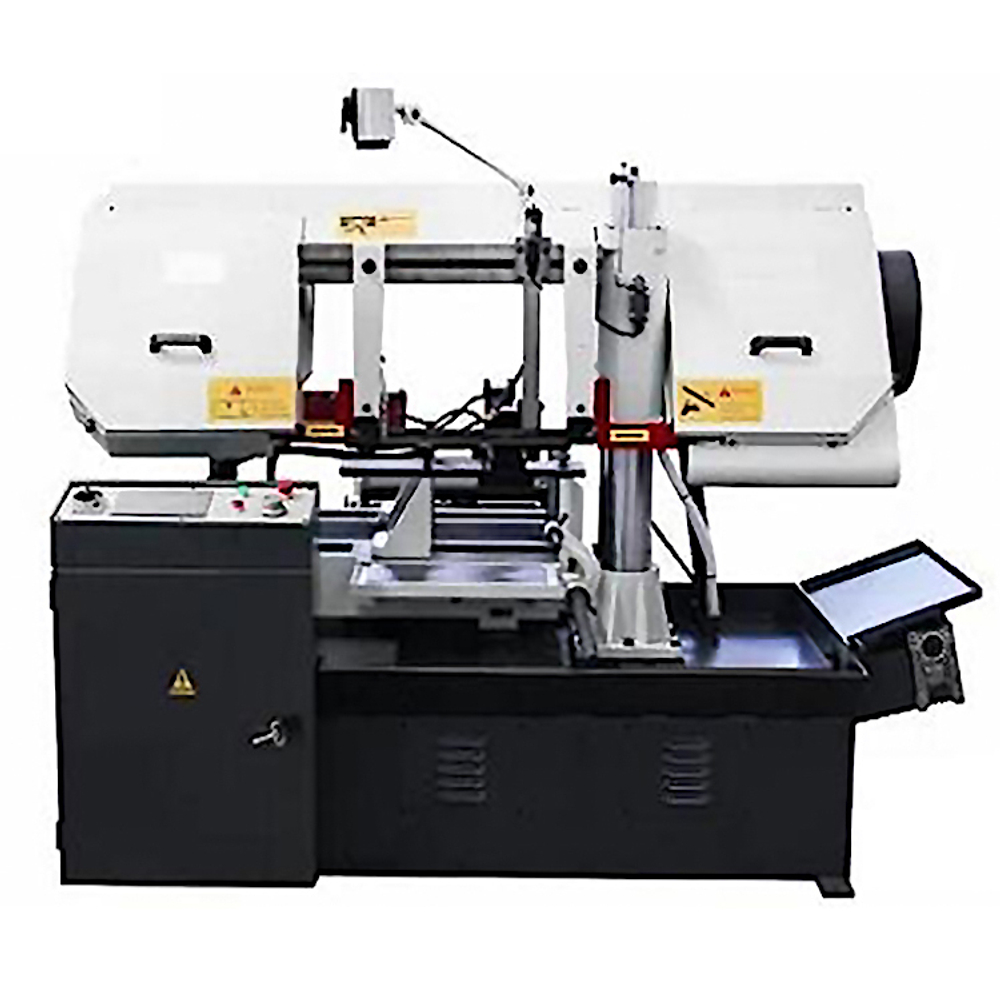

Модель Stalex BS-5040 является автоматическим ленточнопильным станком, колонного одностоечного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90° (без опции «прижим для пакетной резки»). Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию. На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск»
Особенности:
- Автоматическая подача заготовок в зону резания
- Угол пиления заготовок 90°
- Макс. единичный ход подающих гидравлических тисков – 500 мм
- Длина заготовки / подачи подвижных тисков – задаётся через ЧПУ станка
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Комплект гидравлических прижимов для пакетной резки
- Станок управляется трёхфазным двигателем
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- 4 скорости вращения полотна
- Подсветка зоны резания
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Система быстрого подвода пильного полотна к заготовке
- Автоматическое отключение при завершении резки
- Сенсорный дисплей управления
- Шнековый конвейер
Комплектация:
- Ленточнопильный станок
- Ленточнопильное полотно, установленное на станке
- Гидравлические прижимы для пакетной резки на стационарные и подающие тиски
- Механический ограничитель подачи заготовок
Параметры:
- Напряжение 380 Вольт
- Мощность двигателя 3.0 кВт
- Вращение пилы - пиление только под углом 90°
- Скорость резания 30, 50, 75 и 90 м/мин
- Максимальное гидравлическое давление 2.5 мПа
- Максимальный размер заготовок рабочая зона 90°
- Круг 300 мм
- Прямоугольник 500 х 300 мм
- Максимальный размер пиления заготовок методом пакетной резки
- Прямоугольник 500 х 145 мм
- Квадрат 145 х 145 мм
- Единичный ход подающих гидравлических тисков (длина подачи заготовок за один ход)
- Макс. ход - 457 мм (автоматический прижим)
- Макс. ход - 500 мм (ручной режим)
- Мин. ход – 5 мм
- Механический ограничитель подачи заготовок - есть
- Мобильная стойка с роликом - есть
- Комплект гидравлических прижимов для пакетной резки - есть
- Размеры ленточного полотна 34х1.1х4180 мм
- Высота от пола до основания тисков 637 мм
- Точность реза по длине отрезаемой заготовки заявленная погрешность ±0.2 мм на длину 1000 мм
- Точность реза на отклонение по перпендикулярности заявленная погрешность 0.3 мм на Ø 100 мм сплошного сечения
- *Объём гидравлического бака 28 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка)
- Объём бака СОЖ 50 л заливать 2/3 по уровню СОЖ
- Габаритные размеры 2130 х 2015 х 1565 мм
- Размеры упаковки 2260 х 2130 х 1780 мм
- Масса 1550/1720 кг
- Страна производитель Китай
- Гарантия 12 месяцев
