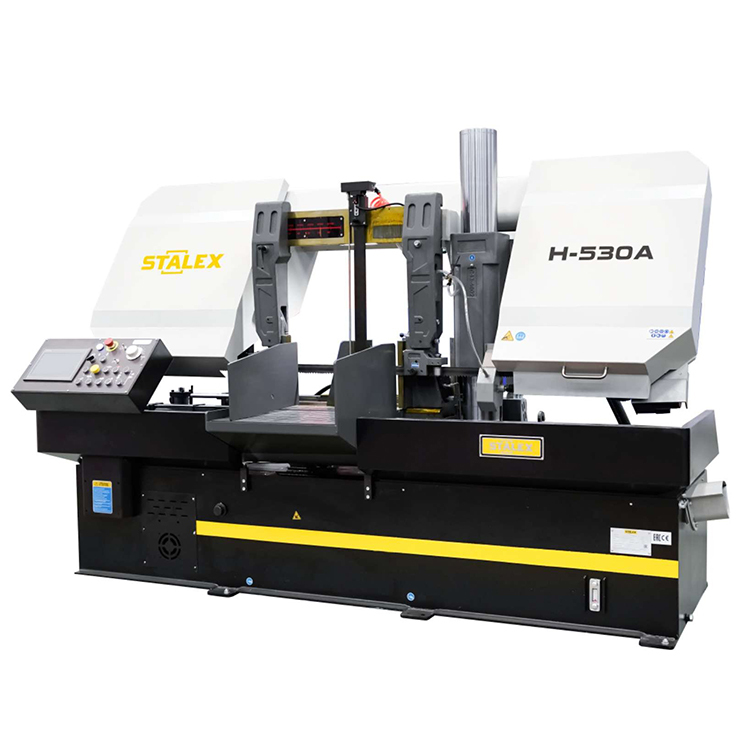

Модель Stalex H-530А является автоматическим ленточнопильным станком, колонного типа. Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°. Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза. Пильная рама, представляет собой стальную сварную конструкцию. На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск». Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова
Особенности:
- Произведён по стандартам СЕ
- Электрические компоненты - Siemens, Schneider, Meanwell и др.
- Мощный двигатель для эффективной резки - 7,5 кВт
- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания
- Гидравлическое натяжение ленточнопильного полотна
- Прижим пакетной резки (гидравлический)
- Моторизированная дисковая щётка для удаления стружки
- Автоматический конвейер для сбора стружки
- Функция подачи заготовок контролируется гидравлической системой
- Стандарт CE
- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания
Параметры:
- Напряжение 380 Вольт
- Мощность главного двигателя 7.5 кВт
- Двигатель с регулируемой частотой вращения
- Зубчатый привод
- Мощность гидравлической станции 1.5 кВт
- Мощность системы СОЖ 0.135 кВт
- Вращение пилы 90°
- Блоки позиционирования полотна (перпендикулярности) имеют направляющие подшипники и твердосплавные пластины
- Автоматический подвод заготовок функция подачи контролируется гидравлической системой
- Тиски гидравлические
- Скорость резания 20-80 м/мин (инвентор)
- Круг 530 мм
- Прямоугольник 530 х 530 мм
- Пакетная резка 270 х 2000 мм
- Моторизированная дисковая щётка для удаления стружки есть
- Двойной гидравлический клапан управления подачей вниз есть
- Гидравлическое натяжение ленточнопильного полотна есть
- Автоматический конвейер для сбора стружки есть
- Прижим пакетной резки (гидравлический) есть
- При установке прижима для пакетной резка – макс. высота рабочей зоны уменьшается в 2 раза
- Длина конечной детали 160 мм
- *Объем гидравлического бака 70 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка)
- Объем бака для охлаждающей жидкости 140 л заливать 2/3 по уровню СОЖ
- Рабочая высота стола (от пола до основания тисков) 775 мм
- Габариты ленточного полотна 41 х 1.3 х 6200 мм
- Размер станка (ДхШхВ) 2250 х 3100 х 1950 мм
- Масса нетто/брутто станка 3050/3100 кг
