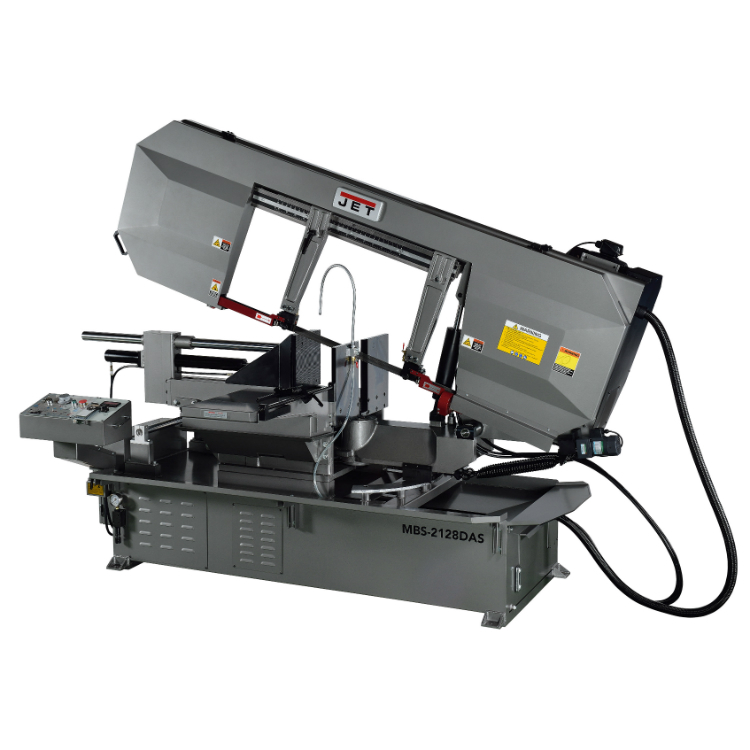

JET MBS-2128DAS представляет собой ленточнопильный станок, используемый для промышленной обработки заготовок большого диаметра, распила заготовок прямоугольного профиля. Станок изготовлен по европейскому типу, с поворотной рамой. Конструкция станка позволяет осуществлять поворот консоли вправо и влево на углы в диапазоне 0-60°, в зависимости от технологического процесса. Максимально допустимый диаметр заготовок, обрабатываемых на станке под углом 90°, составляет 530 мм. Под углами 45° на станке возможно пиление круглых заготовок диаметром – 480, 490 мм. Поворот консоли на 60° позволяет выполнять пиление металлических заготовок диаметром 335 мм. Оборудование позволяет выполнять весь цикл обработки в полуавтоматическом режиме. Оборудование оснащено системой гидравлики, приводящей в движение пильную раму. Гидроцилиндр приводит в движение гидравлические тиски. Управление тисками, подъем и опускание пильной рамы, запуск системы подачи СОЖ, осуществляется с пульта управления. СОЖ подается непосредственно в зону резания, на направляющие
Ленточнопильный станок оснащен экономичным электродвигателем большой мощности - 5.6 кВт, приводящий шкивы в движение путем взаимодействия редуктора и ременной передачи. Модель MBS-2128DAS позволяет выполнять работу на разных скоростях движения ленточного полотна в диапазоне 20-85 м/мин. Изменение скорости движения полотна осуществляется вариатором, имеющим ручку-регулятор на панели управления. Станок оборудован массивными направляющими, обеспечивающими фиксацию ленточного полотна в необходимом положении, в зависимости от диаметра обрабатываемой заготовки. Для позиционирования ленточного полотна под прямым углом по отношению к обрабатываемой заготовке, в конструкции направляющих установлены подшипники. Сила натяжения полотна фиксируется по показаниям тензометра. Станок оборудован роликом корд щеткой, для очистки полотна от стружки, имеет поддон для сбора стружки, прочное и устойчивое основание. Вес станка в оснащенном состоянии составляет 1976 кг
Особенности:
- Максимальный диаметр реза 530 мм
- Поворот пильной рамы вправо и влево на угол до 60°
- Удобная выносная панель управления
- Плавная регулировка скорости резания
- Гидравлическая система подачи обеспечивает автоматическое плавное опускание и подъём консоли пилы
- Автоматическое отключение и подъём после сквозного распила
- Встроенная система подвода СОЖ
- Регулируемый концевой упор для серийных работ
- Мощный двигатель предназначен для работы в режиме длительной нагрузки
- Индикаторы неисправности и ошибок на пульте управления
Комплектация:
- Биметаллическое ленточное полотно М42 41 х 1.3 х 6030 мм 3/4TPI
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Гидравлическая система подъема опускания пильной рамы
- Система подвода СОЖ
- Гидравлические быстрозажимные тиски
Параметры:
- Напряжение 400 Вольт
- Мощность двигателя 5.6 кВт
- Резка под углом (Диапазон поворота пильной рамы) -60°/+60°
- Макс. Ø обработки при 90° Ø 530 мм
- Зона обработки при 90° Ø 530 мм, □ 530 мм, □ 700 х 335 мм
- Зона обработки при +45° вправо Ø 490 мм, □ 435 мм, □ 500 х 300 мм
- Зона обработки при -45° влево Ø 480 мм, □ 435 мм, □ 480 х 300 мм
- Зона обработки при +60° вправо Ø 335 мм, □ 320 мм, □ 305 х 400 мм
- Зона обработки при -60° влево Ø 335 мм, □ 320 мм, □ 305 х 400 мм
- Размеры ленточного полотна 41 х 1.3 х 6240 мм
- Скорость движения полотна 20-85 м/мин плавно
- Объем бака СОЖ 56 л
- Объем бака гидростанции 15 л
- Мощность мотора СОЖ 0.12 кВт
- Мощность мотора гидростанции 0.75 кВт
- Страна производства Тайвань
- Ширина ленточного полотна 41 мм
- Габаритные размеры (ДхШхВ) 3302 х 1135 х 2034 мм
- Габаритные размеры в упаковке (ДхШхВ) 3070 х 1140 х 2020 мм
- Масса 1976 кг
- Масса в упаковке 2048 кг
