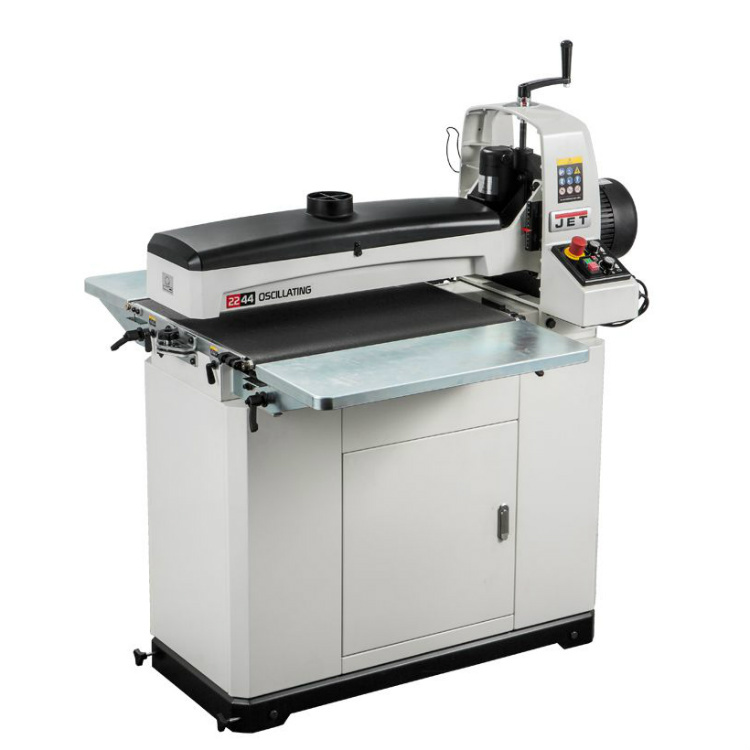

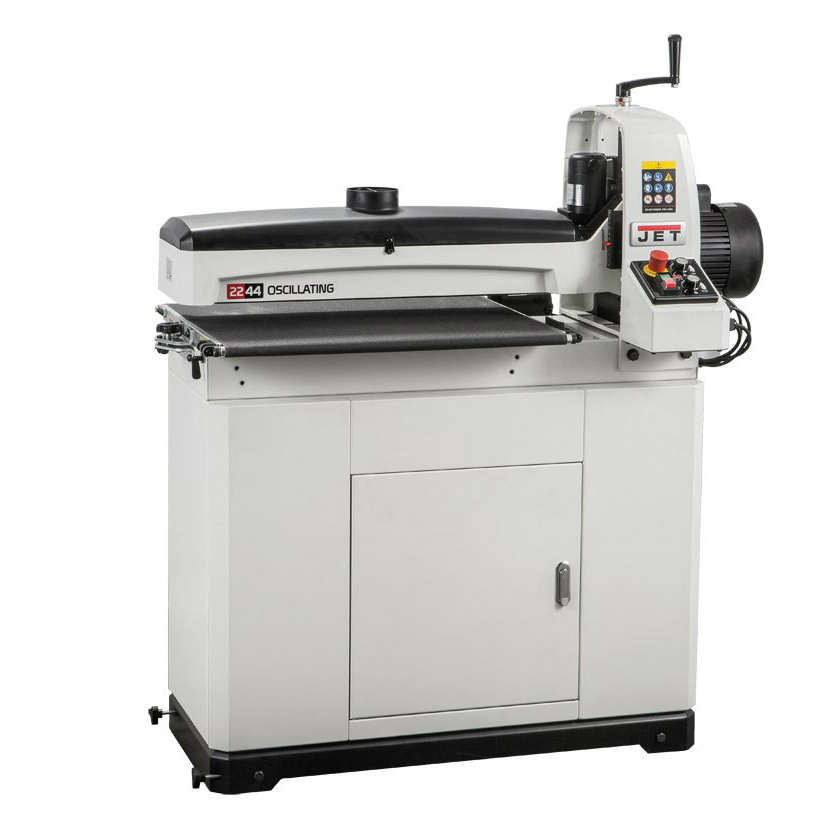

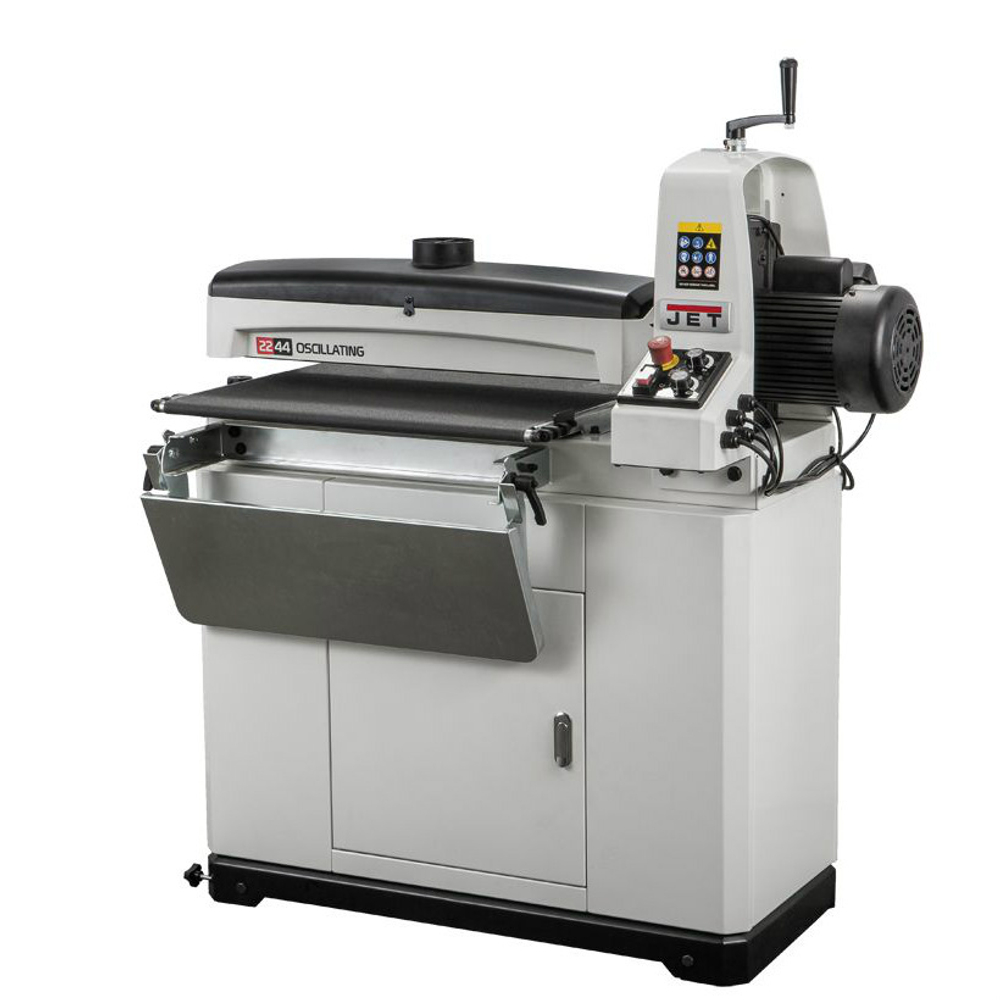

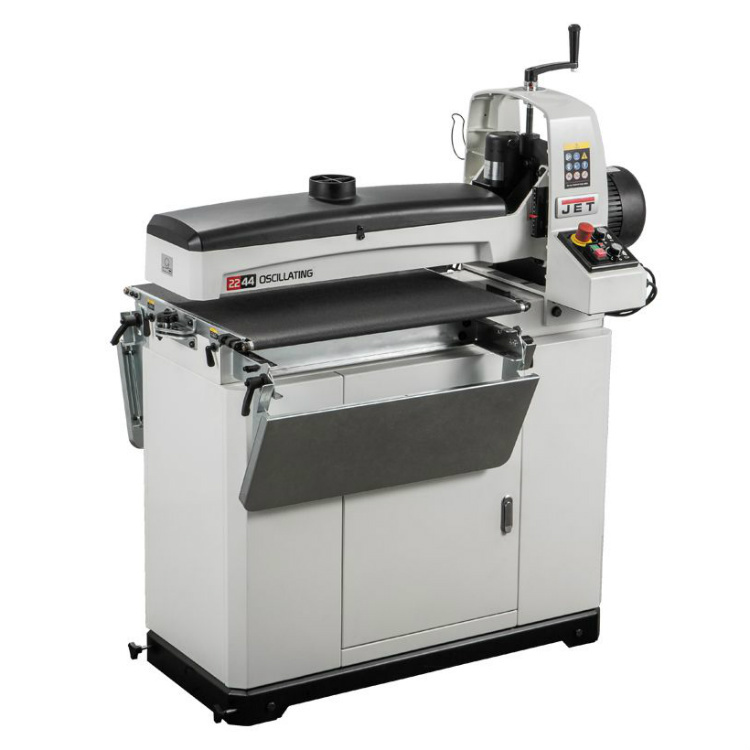

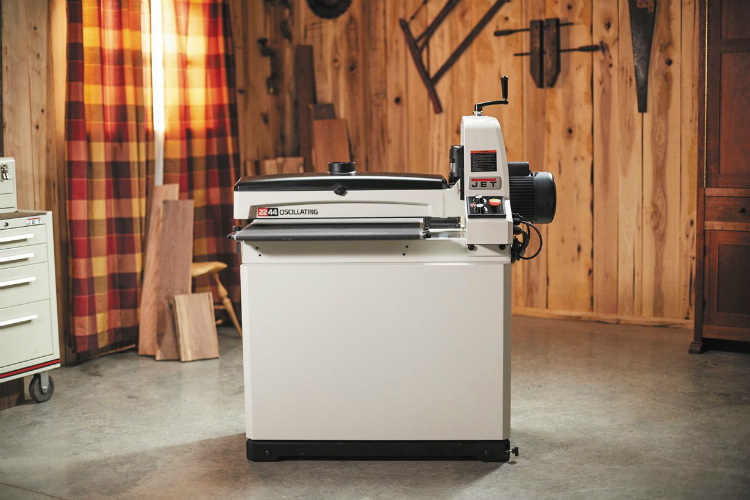

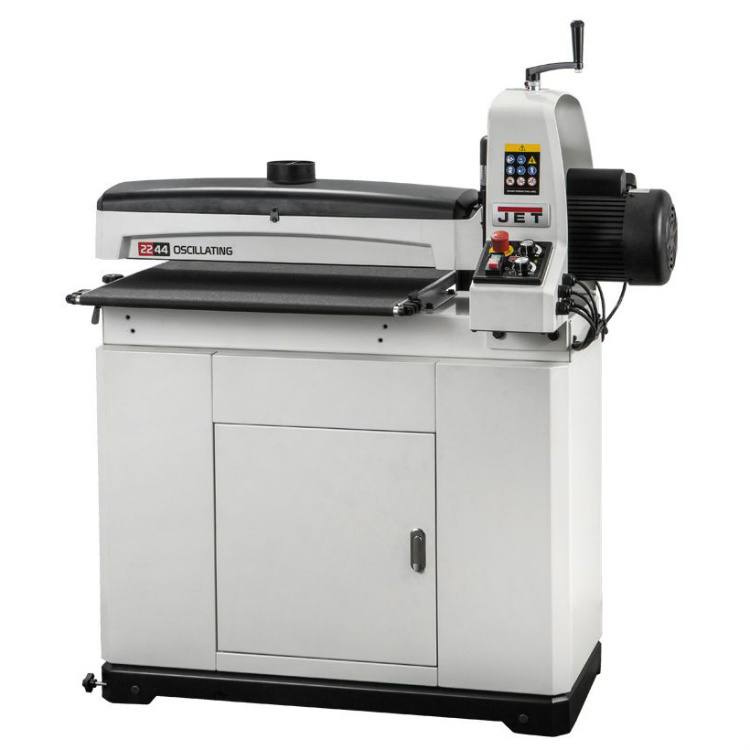

JET JWDS-2244OSC-M барабанный шлифовальный станок с осцилляцией. Модель выполнена в новом дизайнерском стиле и оборудована «умной» системой управления скоростью подачи заготовки SandSmart

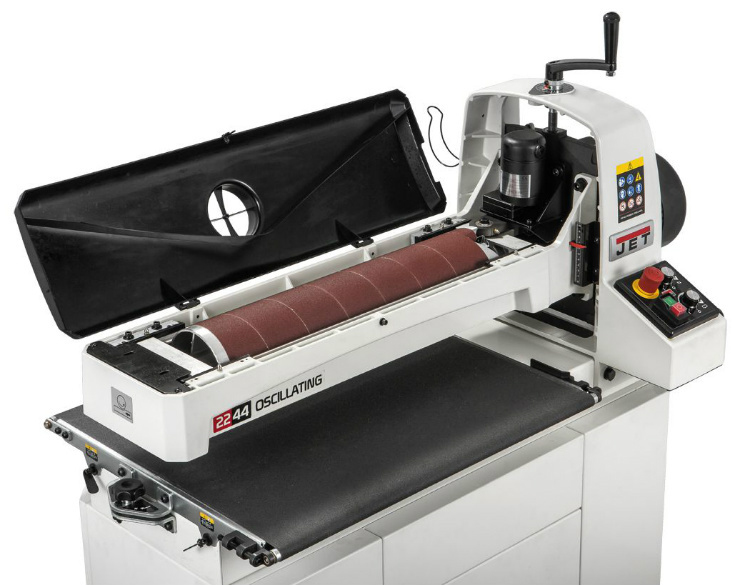

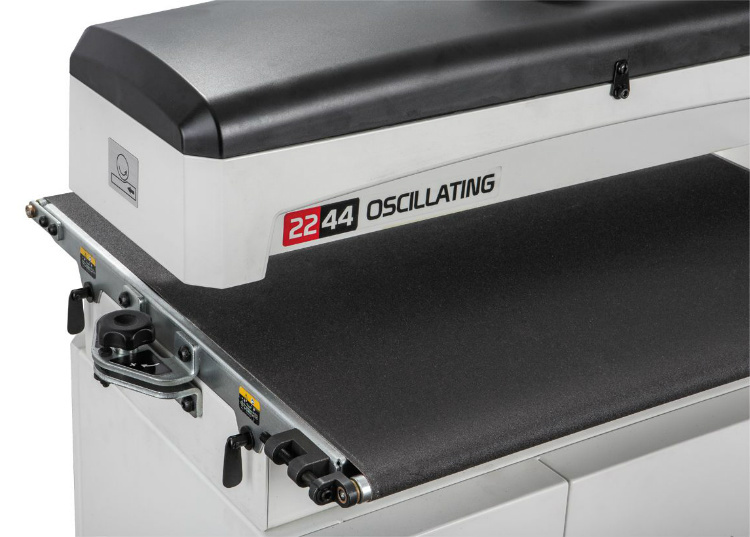

Основу конструкции составляет чугунный корпус, на котором смонтирован конвейер автоподачи и консоль со шлифовальным барабаном. За счет такого размещения ширина заготовки не ограничена габаритами шлифовального узла. Высота барабана меняется при помощи регулировочной рукоятки, что позволяет настраивать величину просвета до транспортера в пределах от 0,8 до 100 мм. Операция по настройке параллельности основания и оси барабана производится без использования вспомогательных инструментов

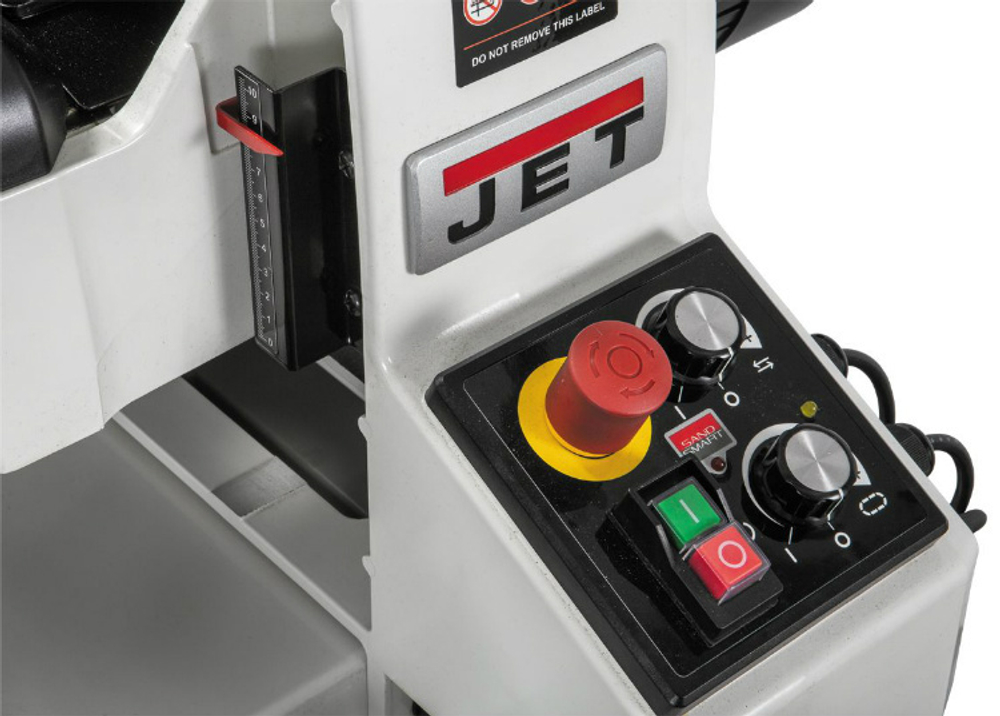

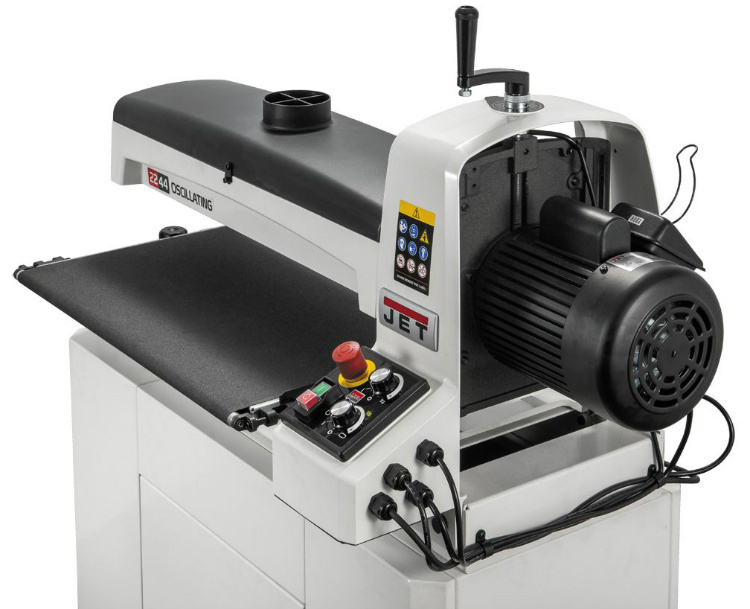

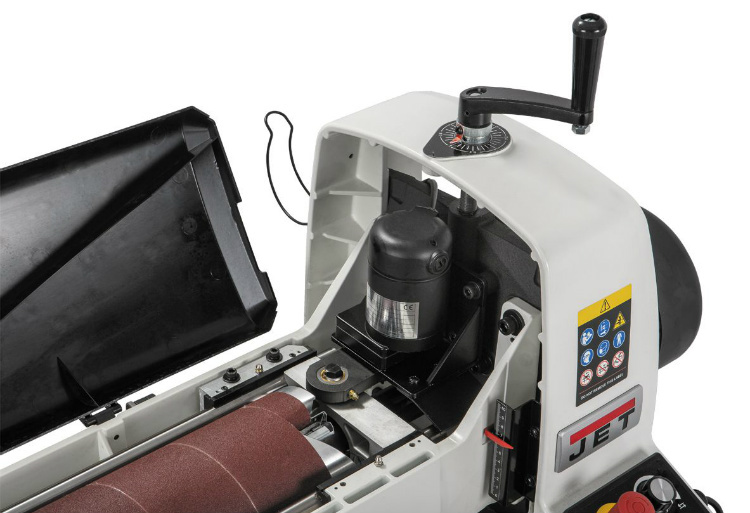

Кроме основного асинхронного двигателя с выходной мощностью 1,3 кВт, в консоли установлен вспомогательный коллекторный. Он приводит в действие механизм осцилляции, обеспечивающий поперечные (вдоль оси вращения) колебания барабана с амплитудой ¾ дюйма (примерно 19 мм) и частотой от нуля до 120 ходов в минуту. Регулировка производится с панели управления вращающейся рукояткой. В результате абразив движется вдоль заготовки не линейно, а волнообразно. Более сложная траектория позволяет увеличить производительность шлифования и продлить ресурс абразива, но главное улучшить качество обработки заготовок, в частности исключить появление продольных рисок из-за дефектов «шкурки», неравномерного износа или налипания смолы
Еще одна особенность станка – система SandSmart, управляющая скоростью подачи. Она отслеживает величину нагрузки на основной двигатель и, если та поднимется до критической, снижает скорость конвейера. Как только сложный для шлифования участок будет пройден и нагрузка снизится, контроллер увеличит скорость подачи до изначально заданной оператором

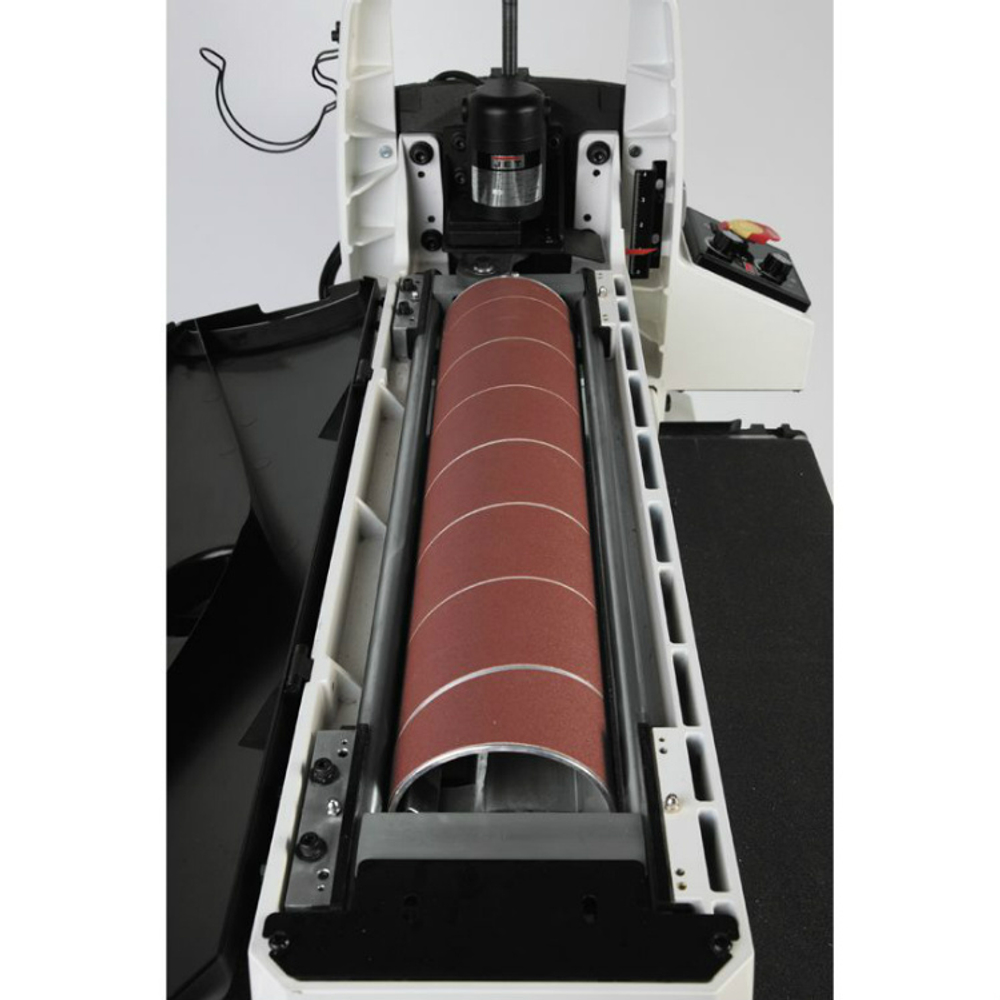

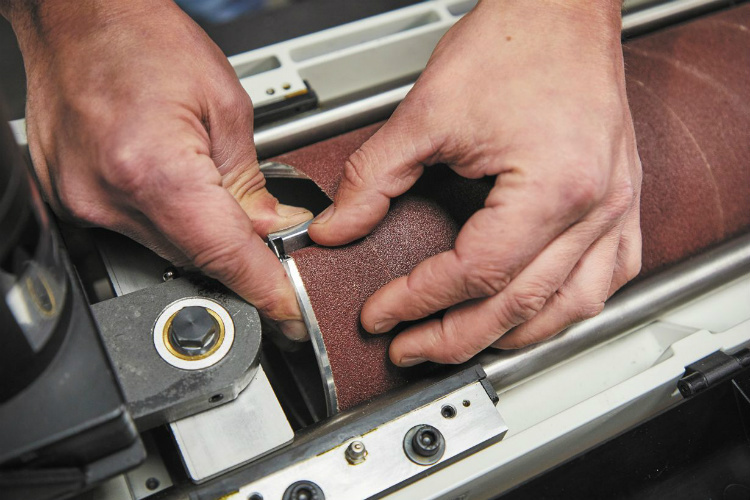

Как и все барабанные шлифователи Jet, этот оборудован системой, облегчающей замену абразивного материала. Во-первых, сам барабан выполнен легкосъемным. Во-вторых, оптимальное натяжение намотанной на него ленты задается автоматически при помощи специального пружинного механизма; он же компенсирует растяжение материала при износе
Особенности:
- Колебательное движение барабана

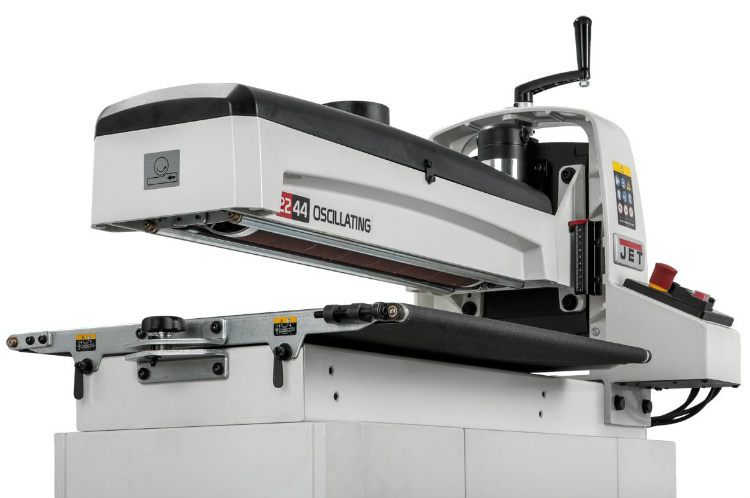

- Консольное расположение барабана
- Плавная регулировка скорости подачи
- Система контроля подачи SandSmart
- Плавная регулировка частоты колебательных движений
- Регулировка высоты положения барабана вращающейся рукояткой
- Простая (без инструментов) регулировка параллельности транспортера
- Алюминиевый шлифовальный барабан
- Система быстрого фиксирования и натяжения шлифовальной ленты

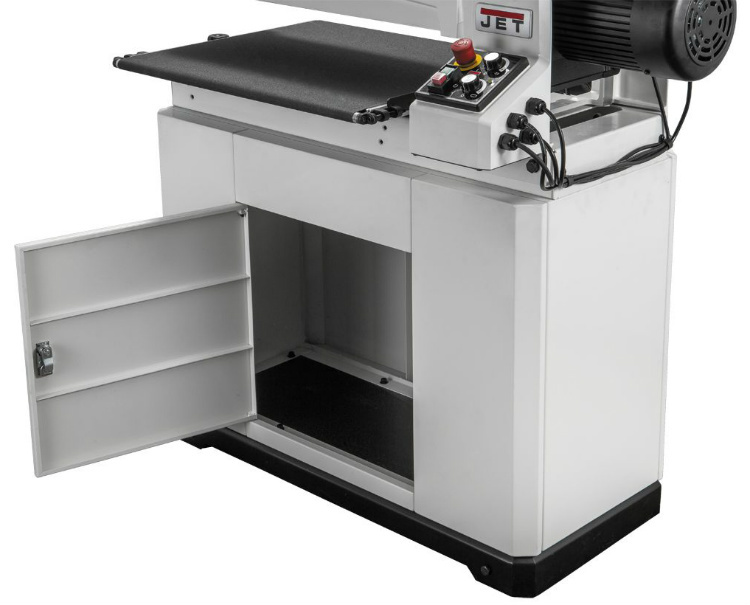

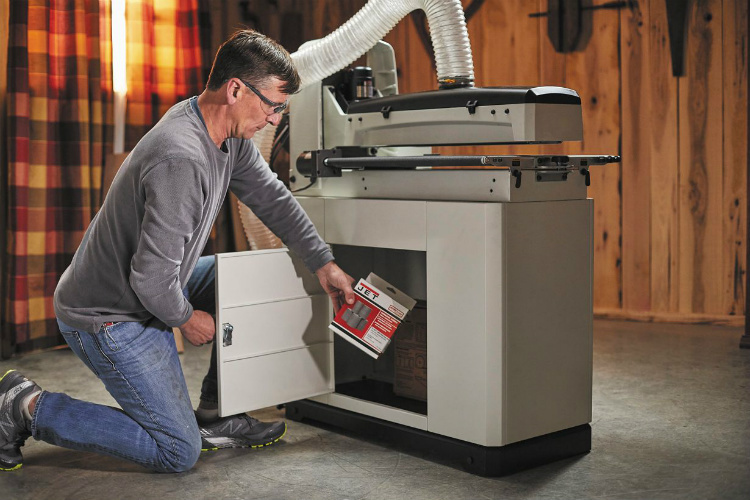

- Закрытая подставка
Комплектация:
- Шлифовальная лента с зерном 80G
- Транспортерная лента с зерном 100G
Параметры:
- Напряжение 230 Вольт
- Потребляемая (выходная) мощность 2.3 (1.3) кВт
- Частота вращения барабана 1400 об/мин
- Частота колебаний барабана 0-120 ход/мин
- Амплитуда колебаний барабана 19 мм
- Шлифовальный барабан/ щеточный вал Ø 127 х 584 мм
- Ширина шлифовальной ленты 75 мм
- Скорость подачи 0-3 м/мин
- Ширина области шлифования в два прохода 560 (1120) мм
- Толщина заготовки 0.8-100 мм
- Минимальная длина заготовки 60 мм

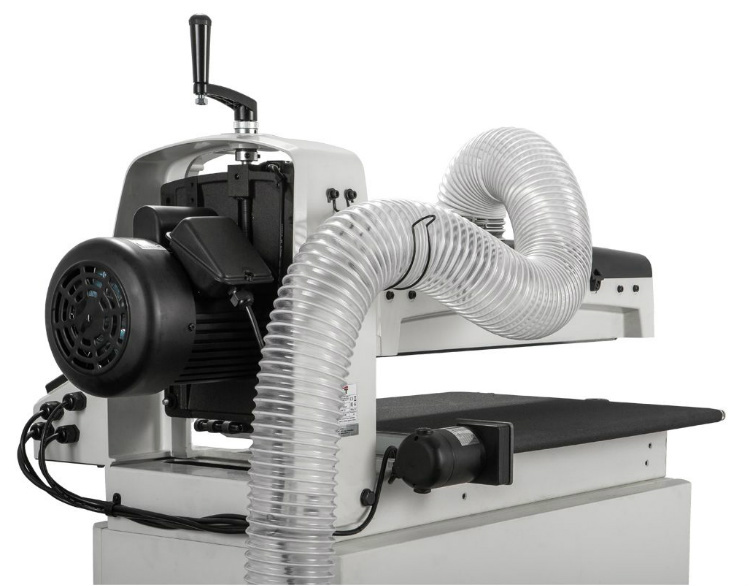

- Диаметр вытяжного штуцера 100 мм
- Габаритные размеры (ДхШхВ) 1200 х 611 х 1320 мм
- Масса 136 кг
