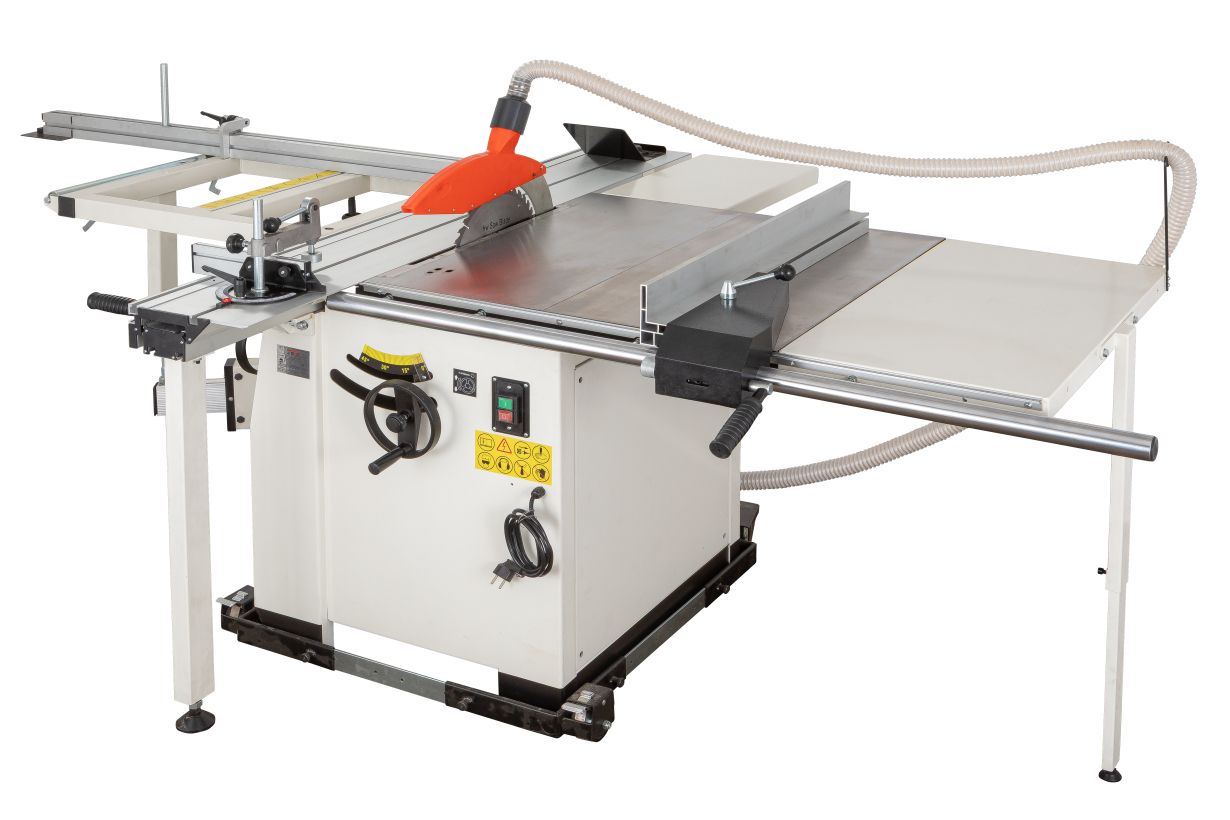

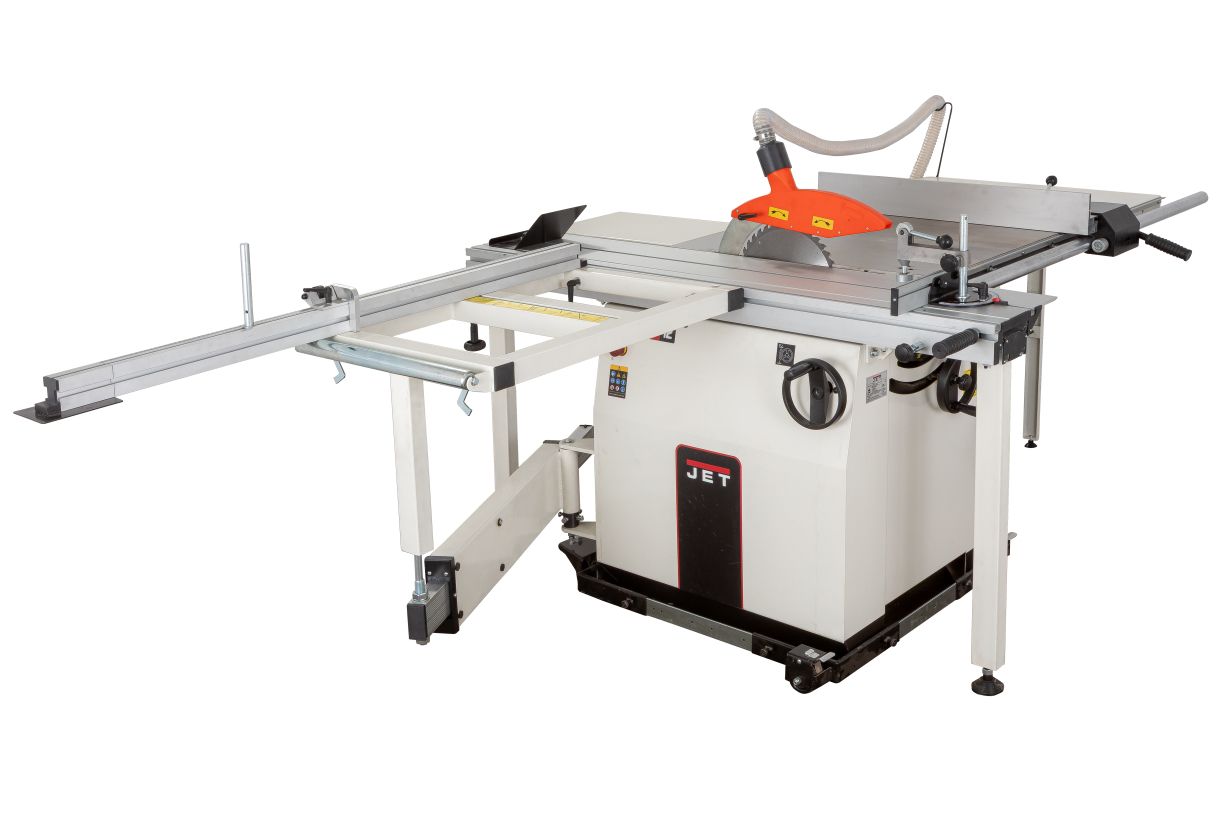

JET JTSS-1600H форматно-раскроечный станок профессионального класса для работы с древесиной и ламинированными материалами на её основе. Важная особенность данной модели в том, что уже с завода она укомплектована большинством вспомогательных узлов, которые обычно приходится докупать.

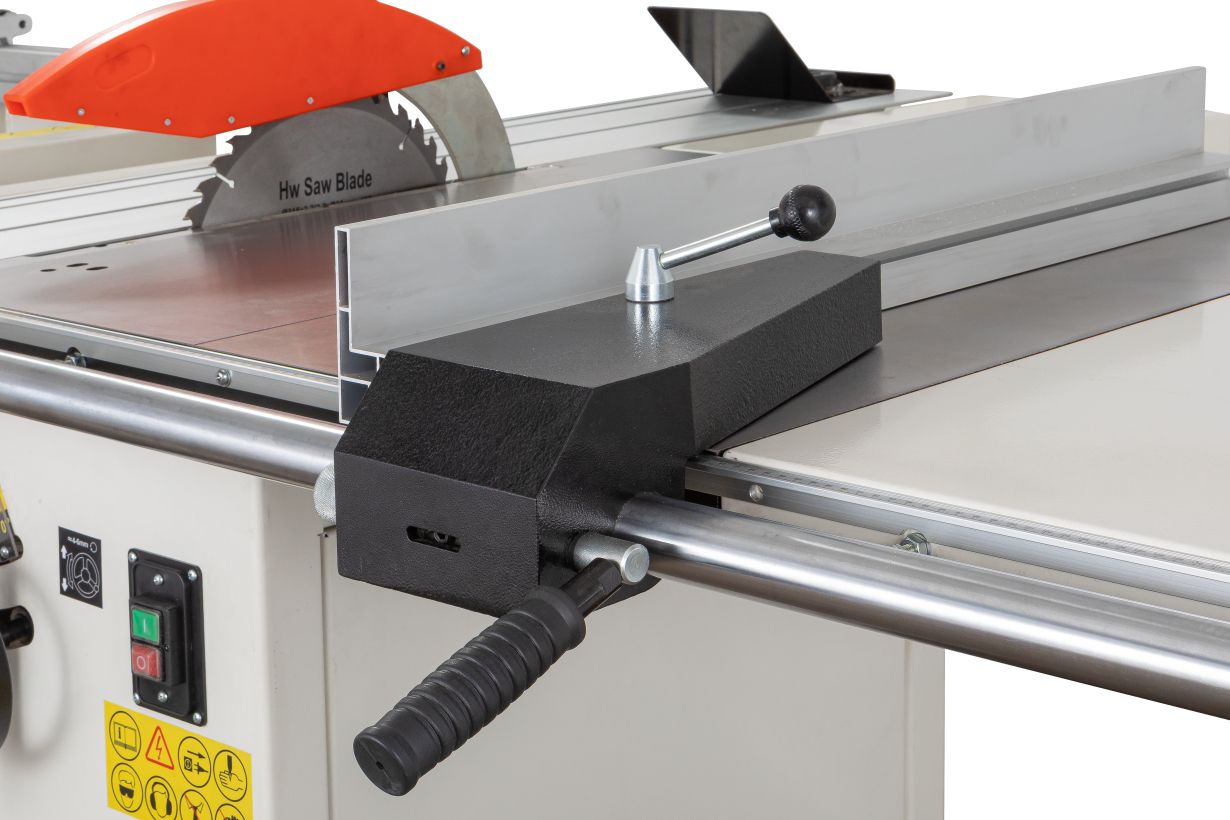

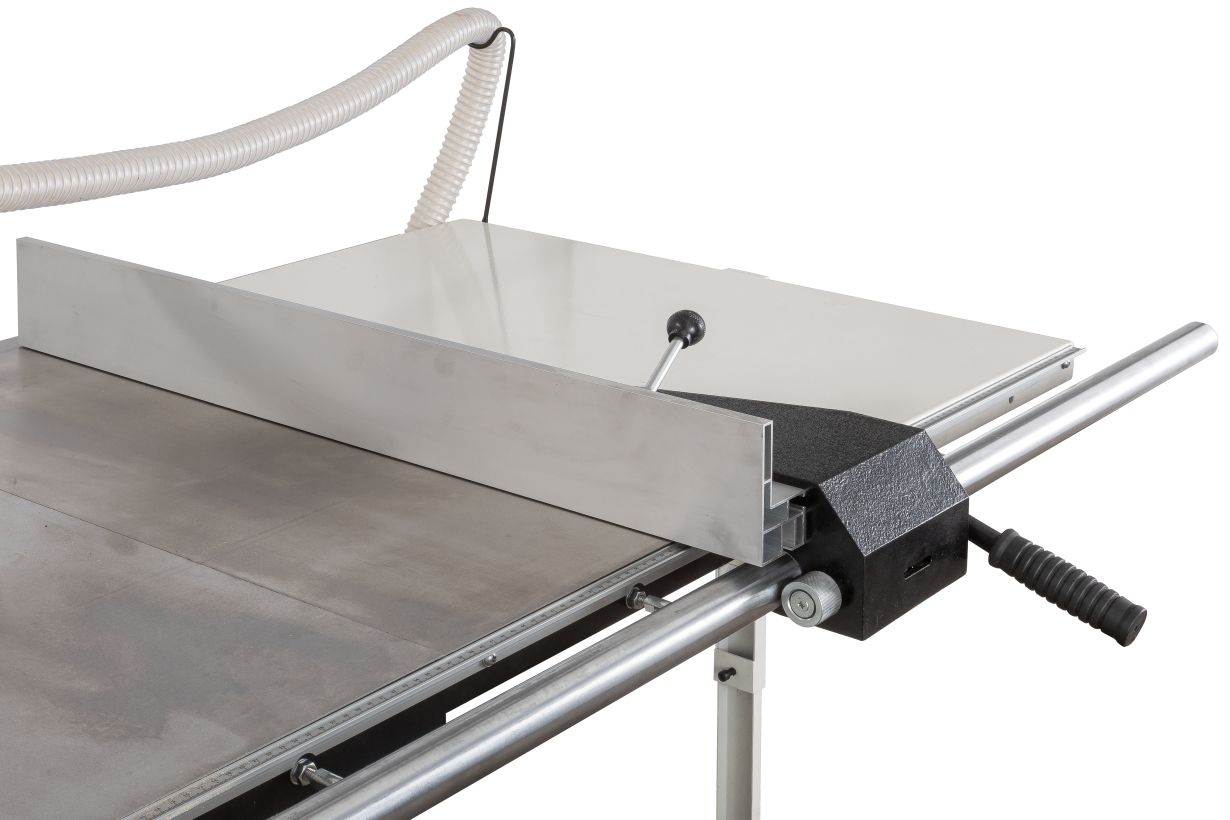

Рабочий стол выполнен из чугунного литья, его можно расширить одной или двумя секциями. Первым ставится чугунный расширитель, к нему можно пристыковывать сегмент из стального листа, оборудованный опорой. Такая база позволяет распиливать детали с отступом 1220 мм от параллельного упора. Сам упор выполнен по классической для профессиональных станков схеме: крепится к массивному чугунному основанию, которое перемещается по цилиндрической направляющей и фиксируется эксцентриковым стопором.

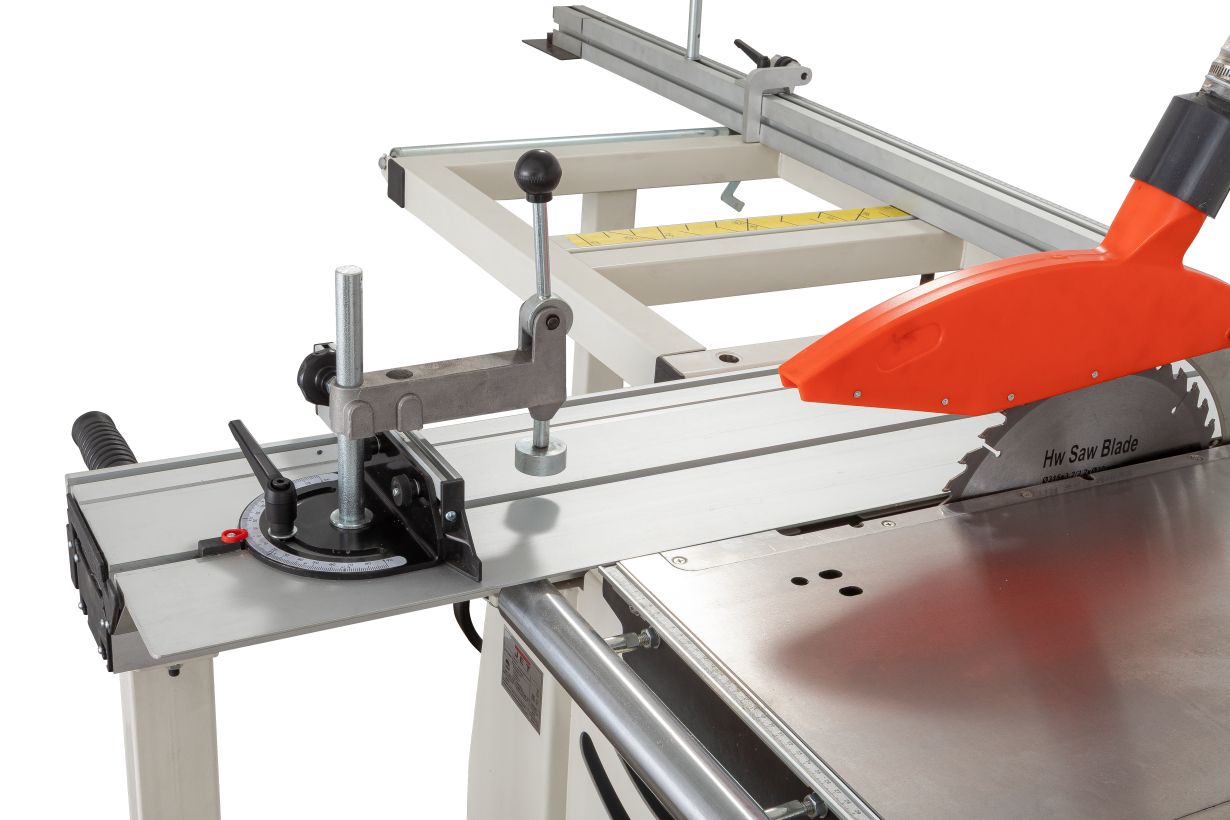

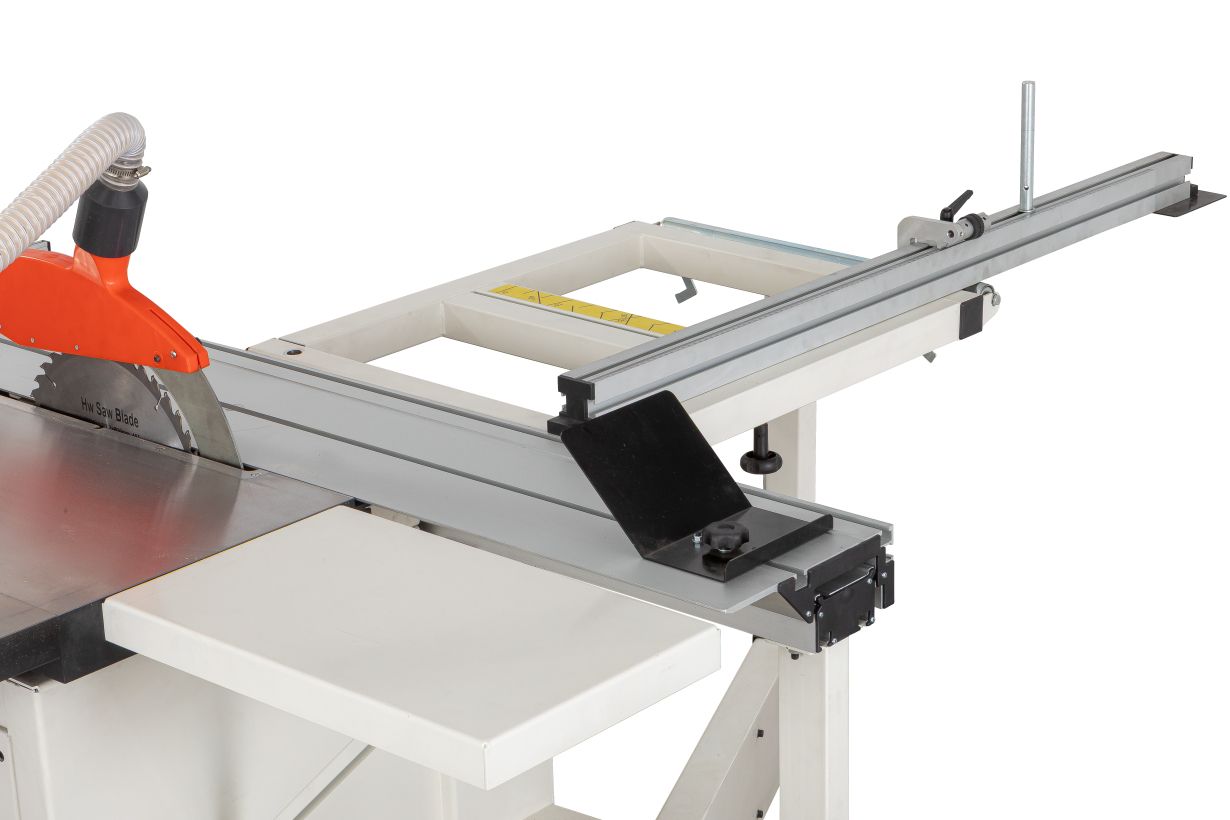

Станок оборудован подвижным столом (кареткой), ход которого составляет 1600 мм. При работе на нем деталь фиксируют при помощи углового упора, эксцентрикового прижима или продольного упора. В стандартный комплект входит и расширение подвижного стола с телескопической опорой и раздвижным поворотным упором заготовки. В разложенном состоянии его длина составляет 2200 мм, в сложенном 1200 мм.

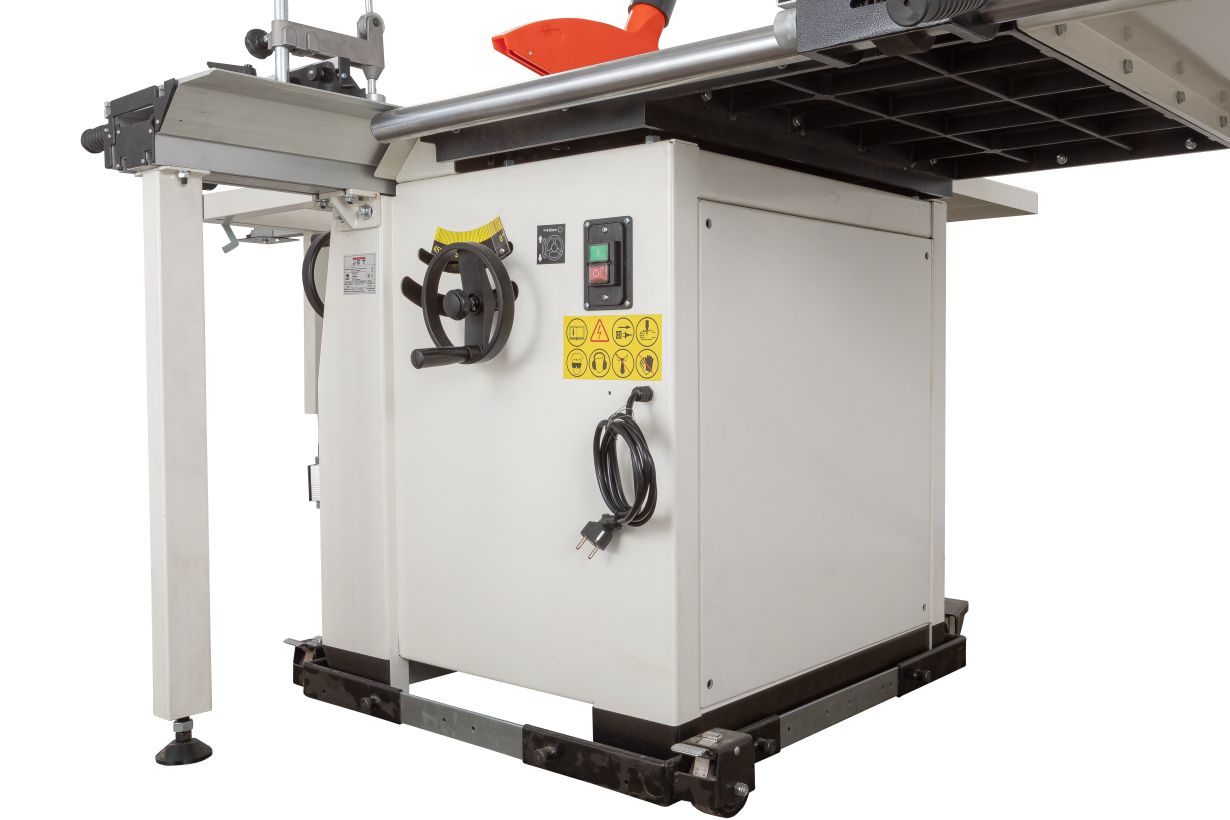

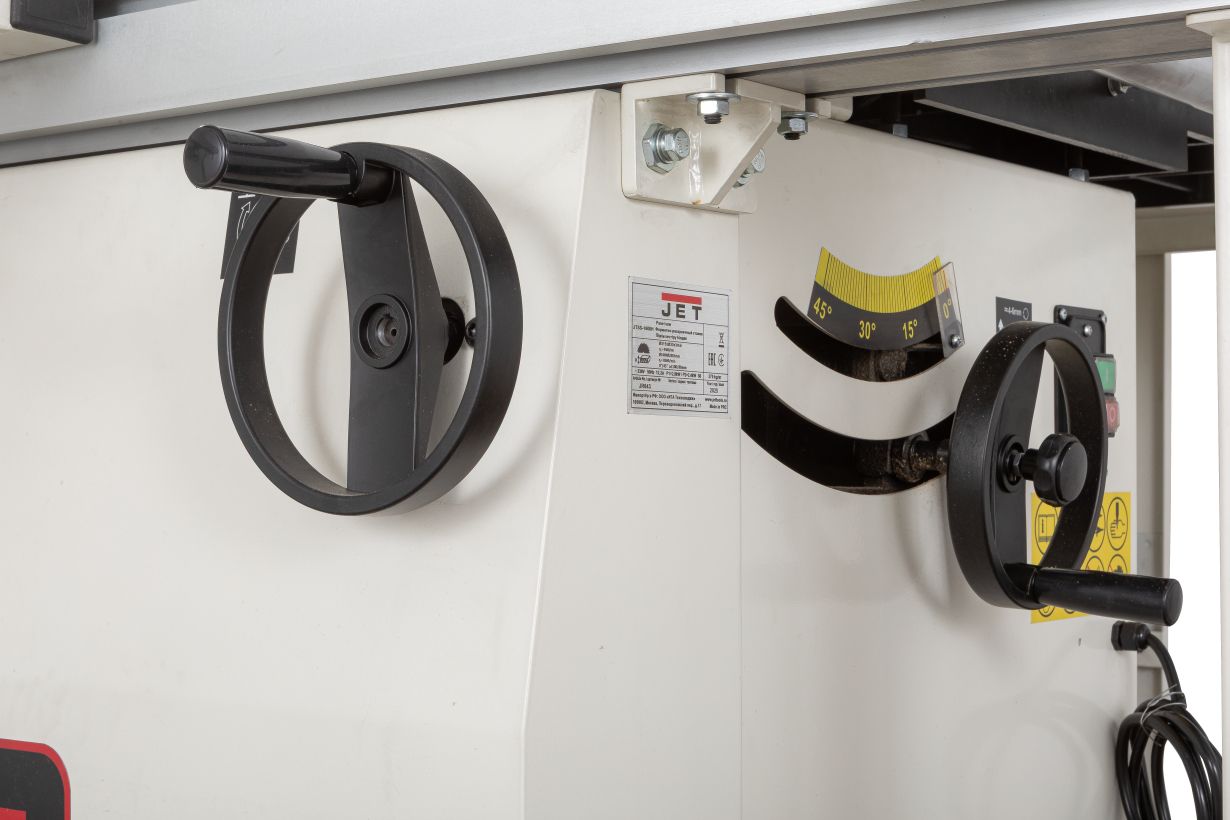

В остальном конструкция и функциональное оснащение станка полностью соответствуют принятым стандартам класса: предусмотрен подрезной диск с приводом от основного двигателя, есть регулировка наклона и высоты установки пильного модуля. Возможно подключение к системе удаления опилок с отсосом как из нижней полости, так и от верхнего кожуха диска.
Особенности:
- Привод подрезного диска от основного двигателя
- Пильный модуль из чугунного литья
- Регулировка положения расклинивающего ножа
- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из чугуна справа
- Съемный расширитель рабочего стола из стального листа справа
- Съемный удлинитель рабочего стола из стального листа
- Регулируемый параллельный упор с эксцентриковым зажимом
- Подвижный стол из алюминиевого профиля
- Съемный расширитель подвижного стола с телескопической опорой

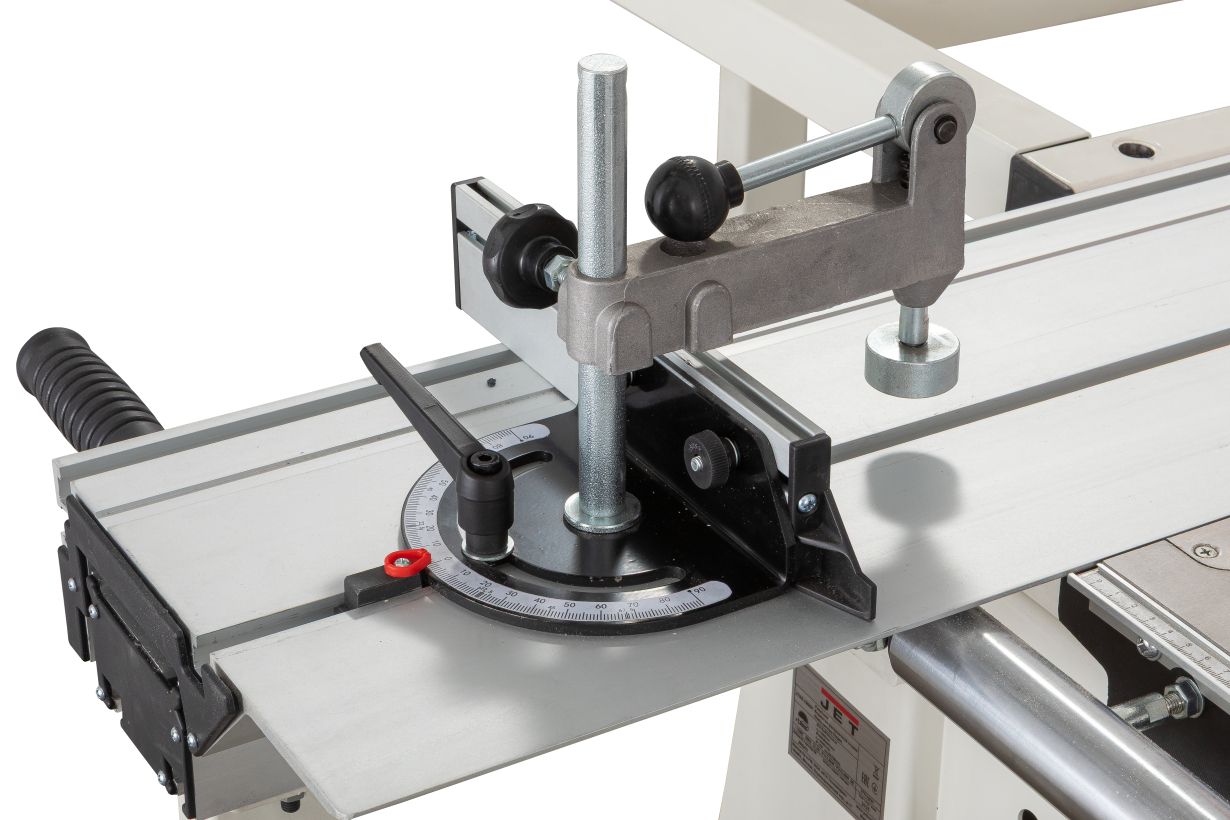

- Эксцентриковый прижим заготовки для фиксации на подвижном столе
- Регулируемый продольный упор заготовки
- Выдвижной концевой упор заготовки
- Поворотный упор подвижного стола с угловой разметкой
Параметры:
- Напряжение 220/380 Вольт
- Потребляемая (выходная) мощность двигателя 2,8 (2,4) кВт
- Удлинение рабочего стола (ДхШ) 500х310 мм
- Размеры подвижного стола (ДхШ) 1600х270 мм
- Расширение подвижного стола (ДхШ) 580х700 мм
- Максимальная ширина до ограничителя торцевого упора подвижного стола 2200 мм
- Ход подвижного стола (каретки) 1600 мм
- Максимальная длина распила на подвижном столе 1350 мм
- Частота вращения подрезного диска на холостом ходу 8500 об/мин
- Внешний (посадочный) диаметр подрезного диска 100 (20) мм
- Расширение рабочего стола из чугуна справа (ДхШ) 800 х 440 мм
- Дополнительное расширение рабочего стола из стального листа справа (ДхШ) 800 х 440 мм
- Частота вращения пильного диска на холостом ходу 4500 об/мин
- Внешний (посадочный) диаметр пильного диска 315 (30) мм
- Угол наклона пильного диска 0-45º
- Максимальная глубина пропила под углом 0° и 45° 100 и 80 мм
- Размеры рабочего стола (ДхШ) 800х385 мм
- Максимальная ширина заготовки при пилении с параллельным упором справа 1220 мм
- Диаметр вытяжного штуцера 100 мм
- Габаритные размеры (ДхШхВ) 1600х2280х865 мм
- Габаритные размеры в упаковке (ДхШхВ) 940х800х1040 мм
- Масса 275 кг
- Масса в упаковке 300 кг
