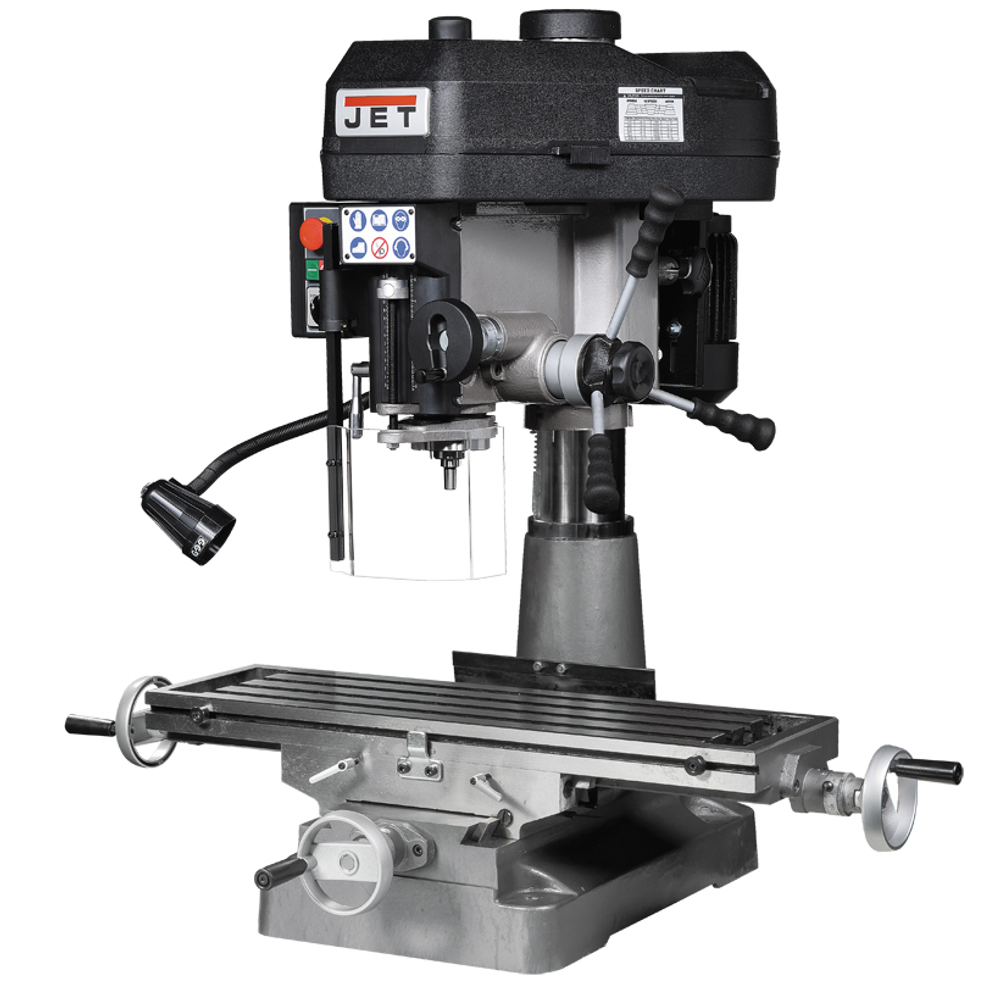

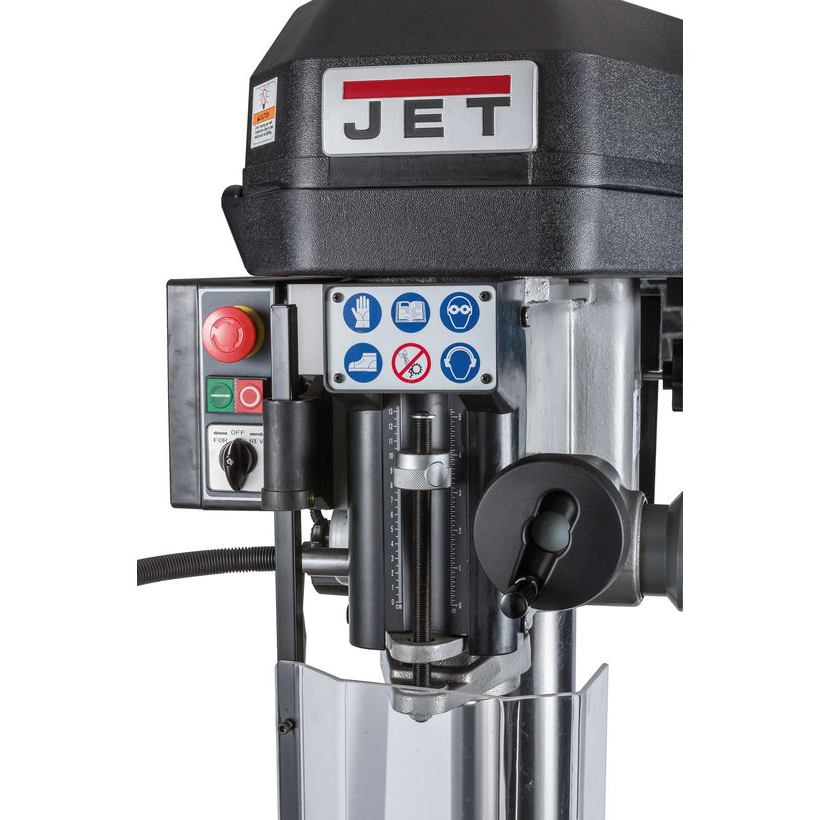

Сверлильно-фрезерный станок JET JMD-18 по функциональным возможностям представляет собой аналог модели JMD-15, имея более мощный электродвигатель и большие габариты. Эта модель предназначена для выполнения большого объема работ, связанных с фрезерованием и сверлением. Мощная литая станина, массивная стойка изготовлены из литого чугуна, создающие необходимую устойчивость всей конструкции. Модель JMD-18 оснащена механизмом поворота головы на 360 0, создавая широкие возможности для технологической обработки заготовок. Фрезерная головка в этой модели имеет функцию изменения положения в горизонтальной плоскости. Качество обработки заготовок обеспечивается наличием контроля над глубиной сверления.

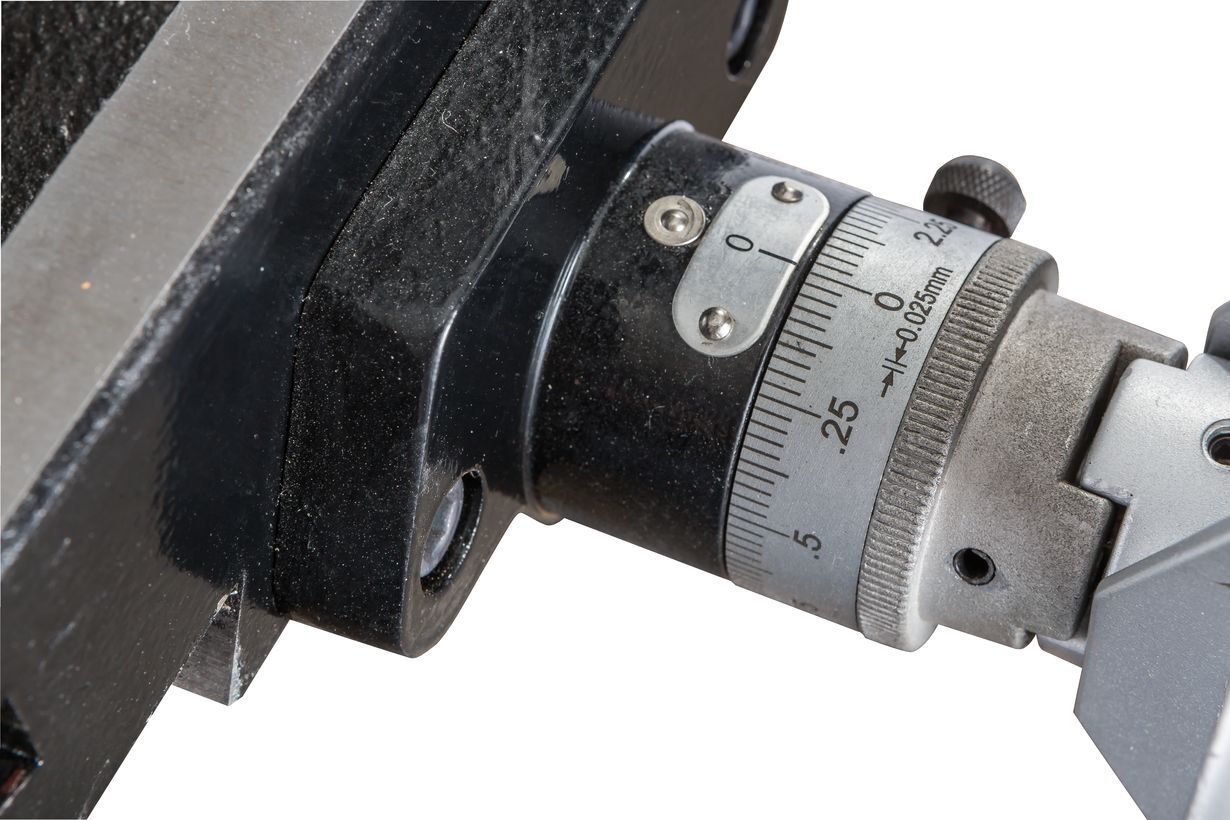

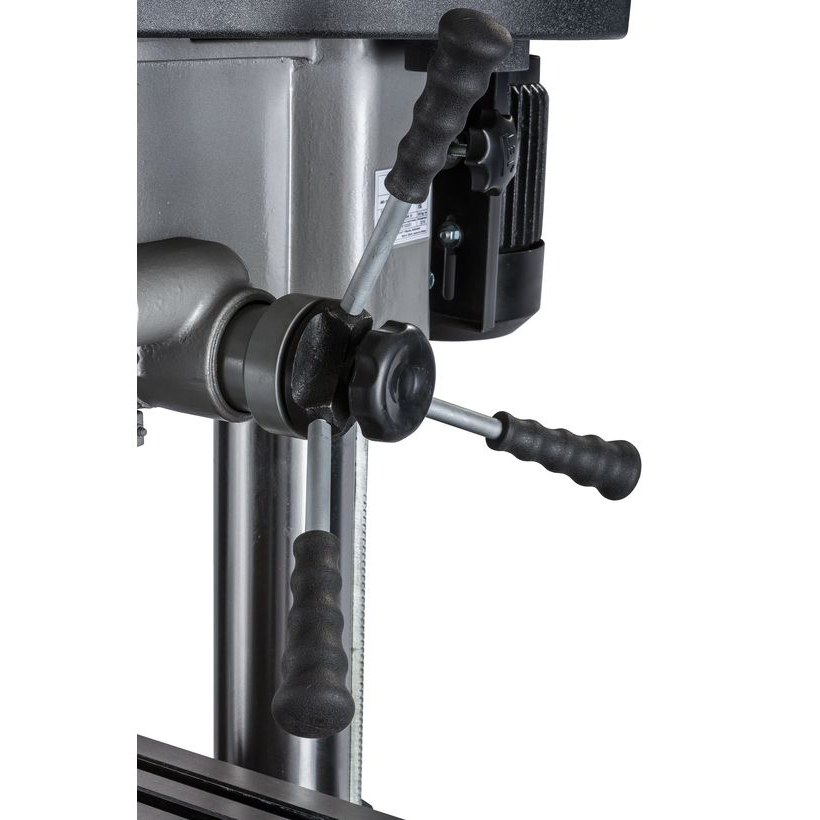

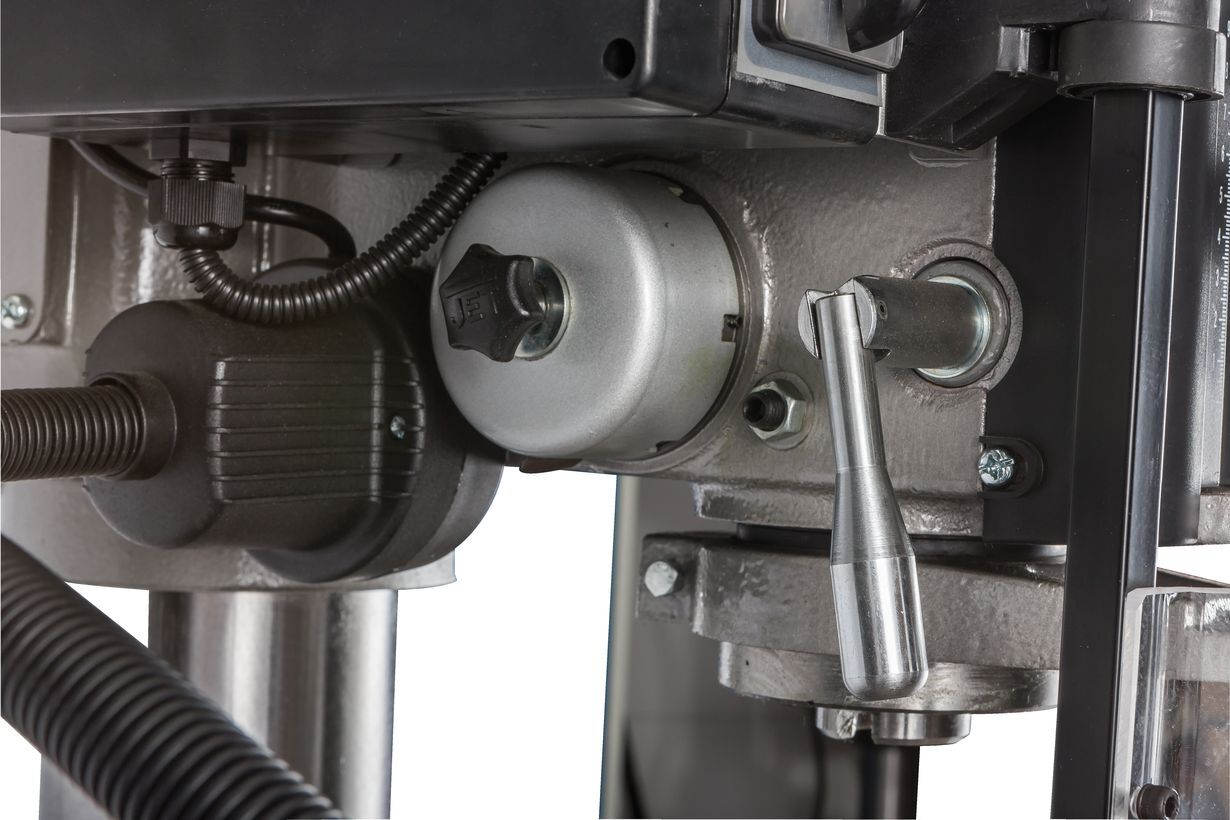

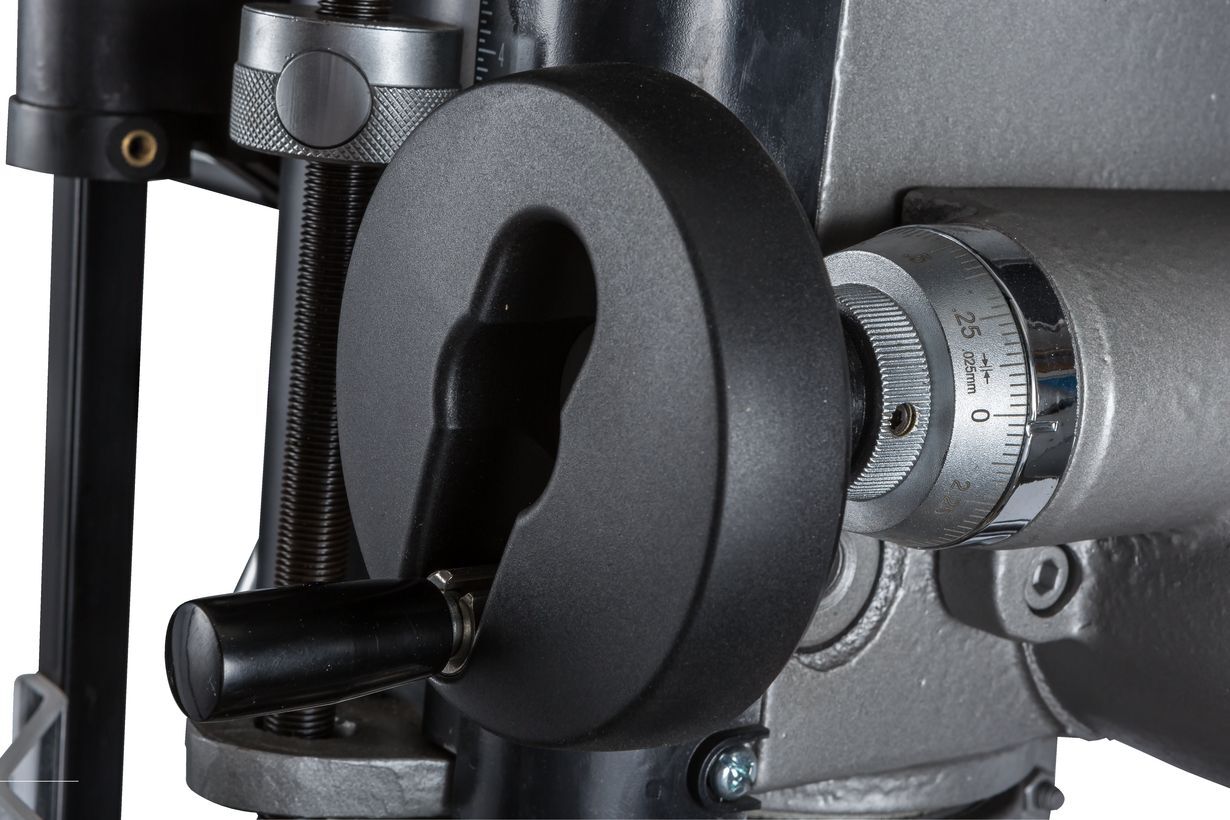

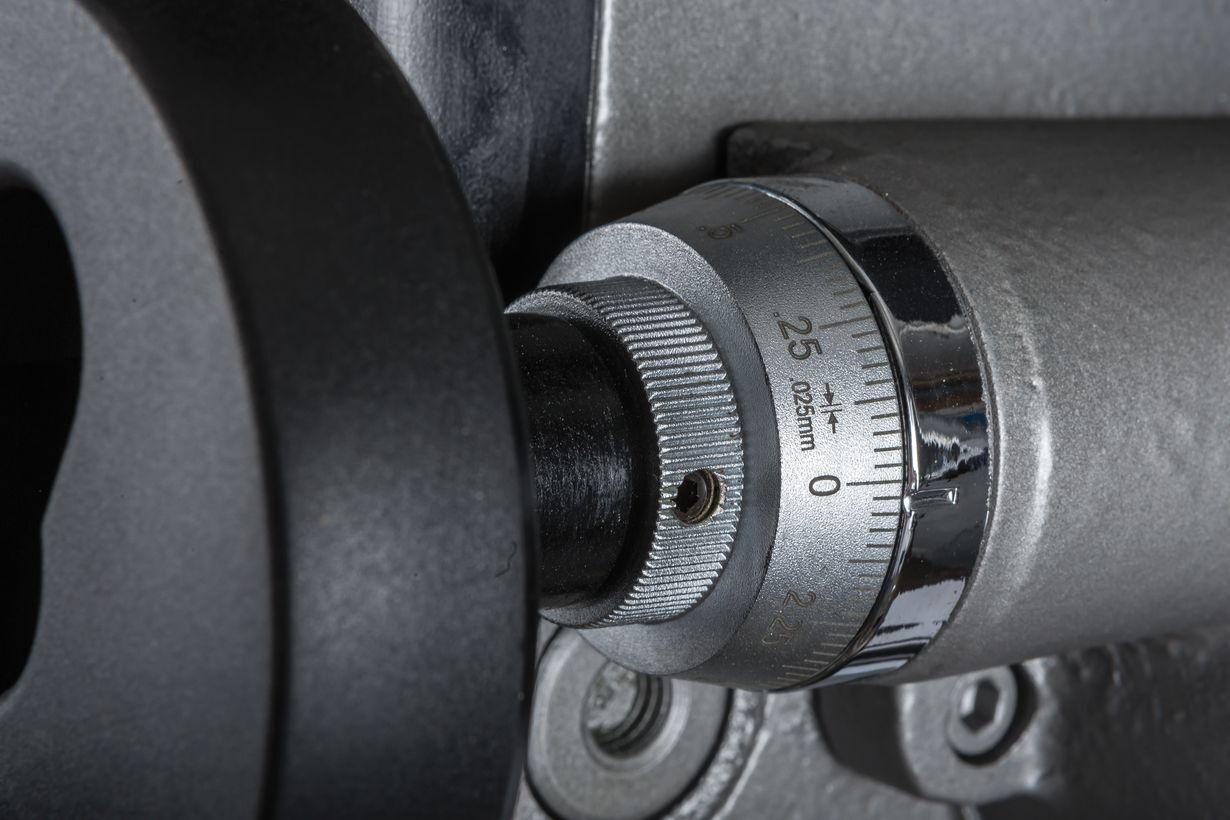

Сверлильно-фрезерный станок выполняет широкий спектр операций. Максимально допустимый диаметр сверления составляет 30 мм. При выполнении фрезерных работ допускается работа концевыми фрезами с максимальным диаметром 20мм и фрезами для торцевого фрезерования с максимальным диаметром 75мм. Модель оснащена шпинделем с конусом МК3, зажимная тяга которого составляет М12. Для повышения жесткости фиксации опора шпинделя оборудована группой конических подшипников. Ход пиноли составляет 125мм. Для повышения качества обработки и повышения производительности работ, на станке установлена функция микроподачи шпинделя. Технологический процесс контролируется механической регулировкой вылета шпинделя.

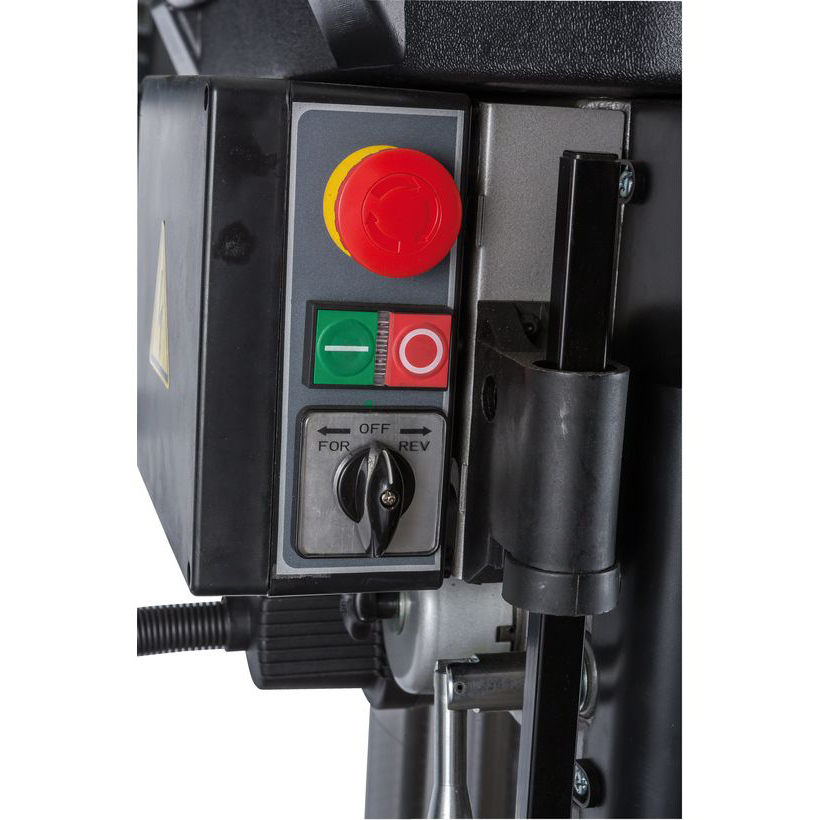

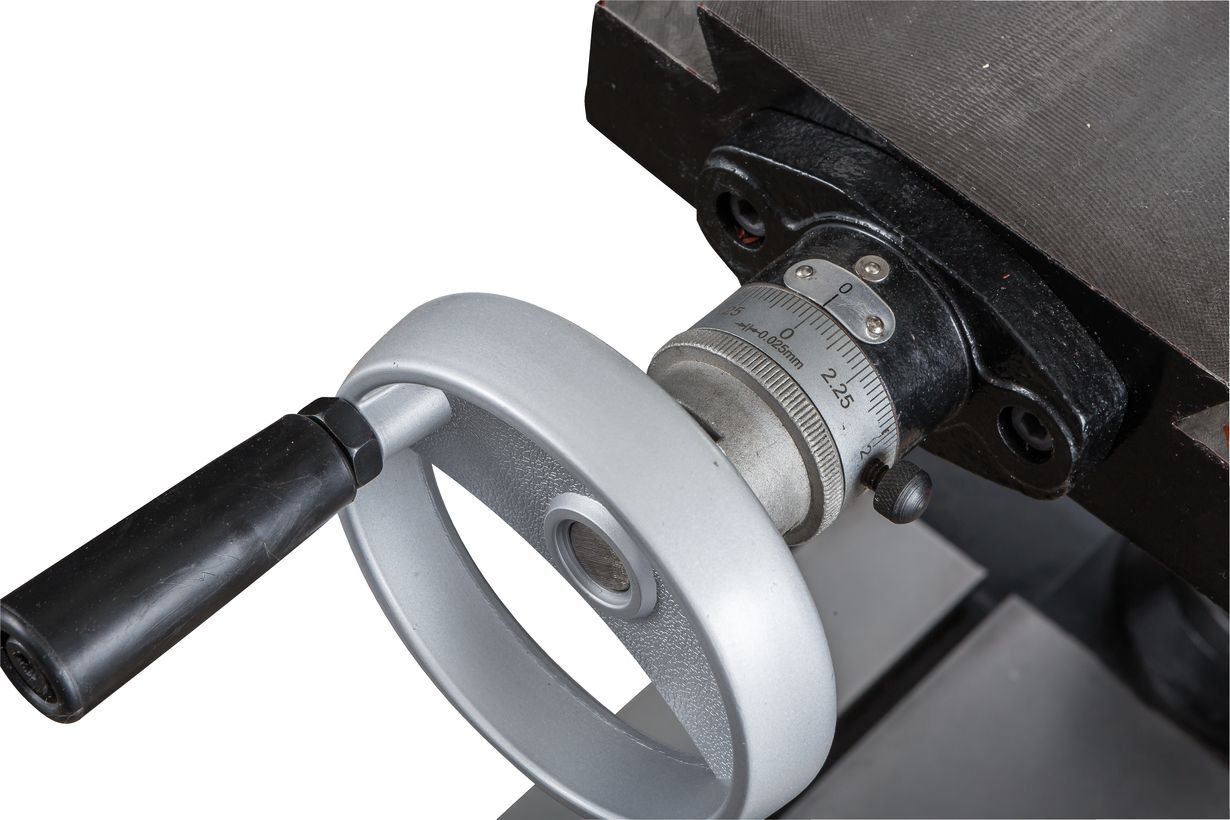

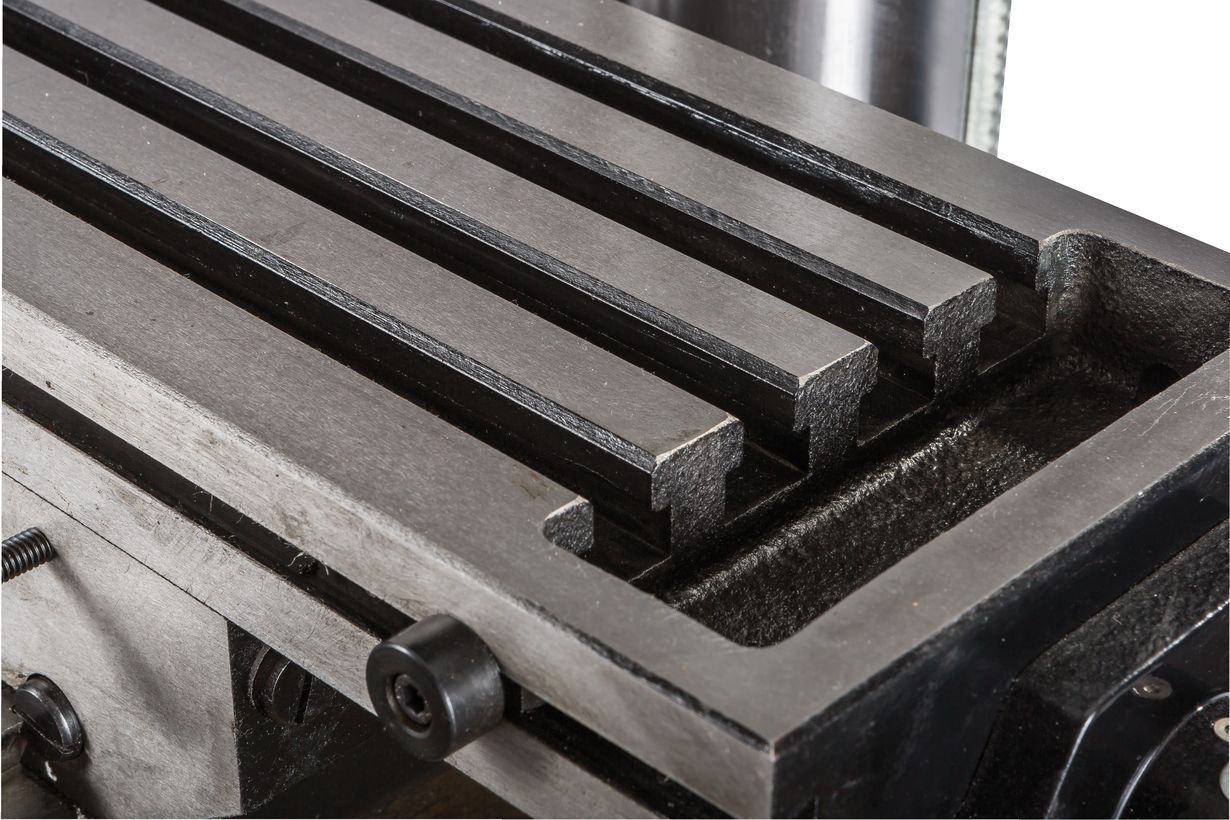

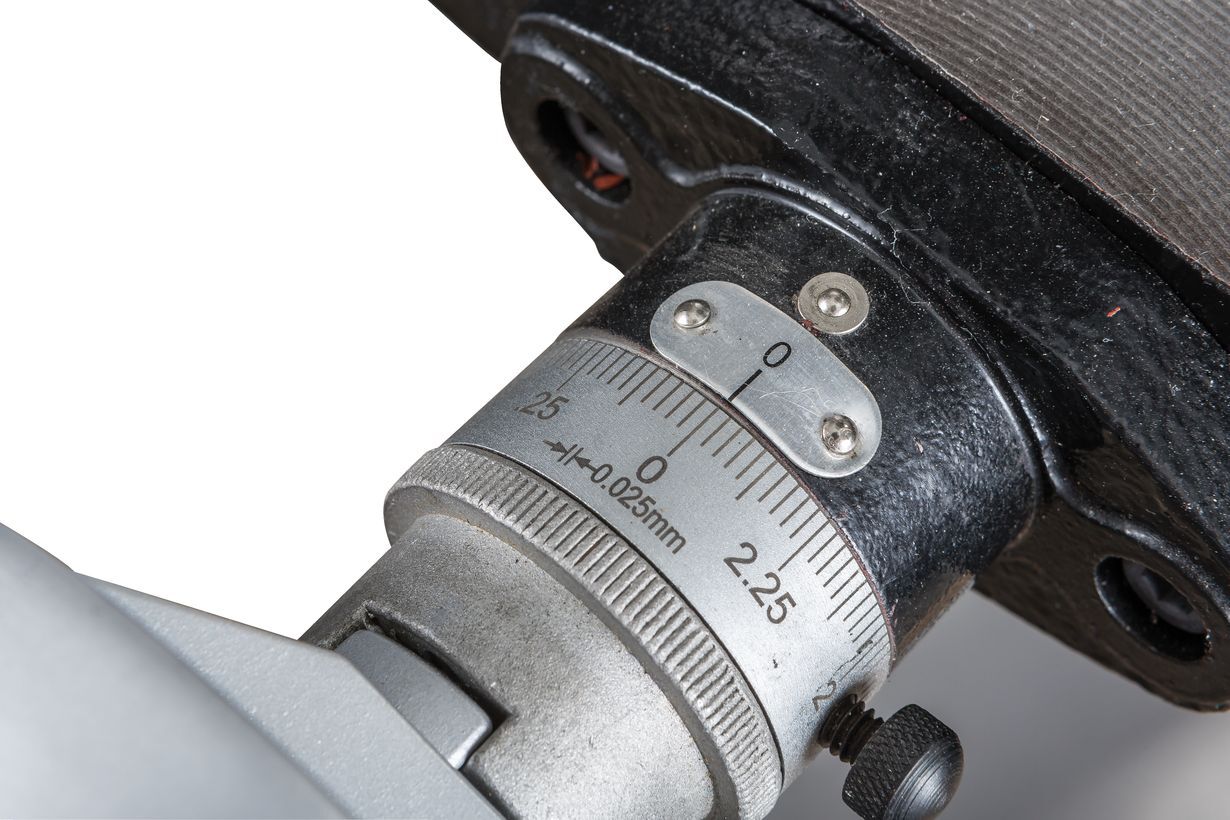

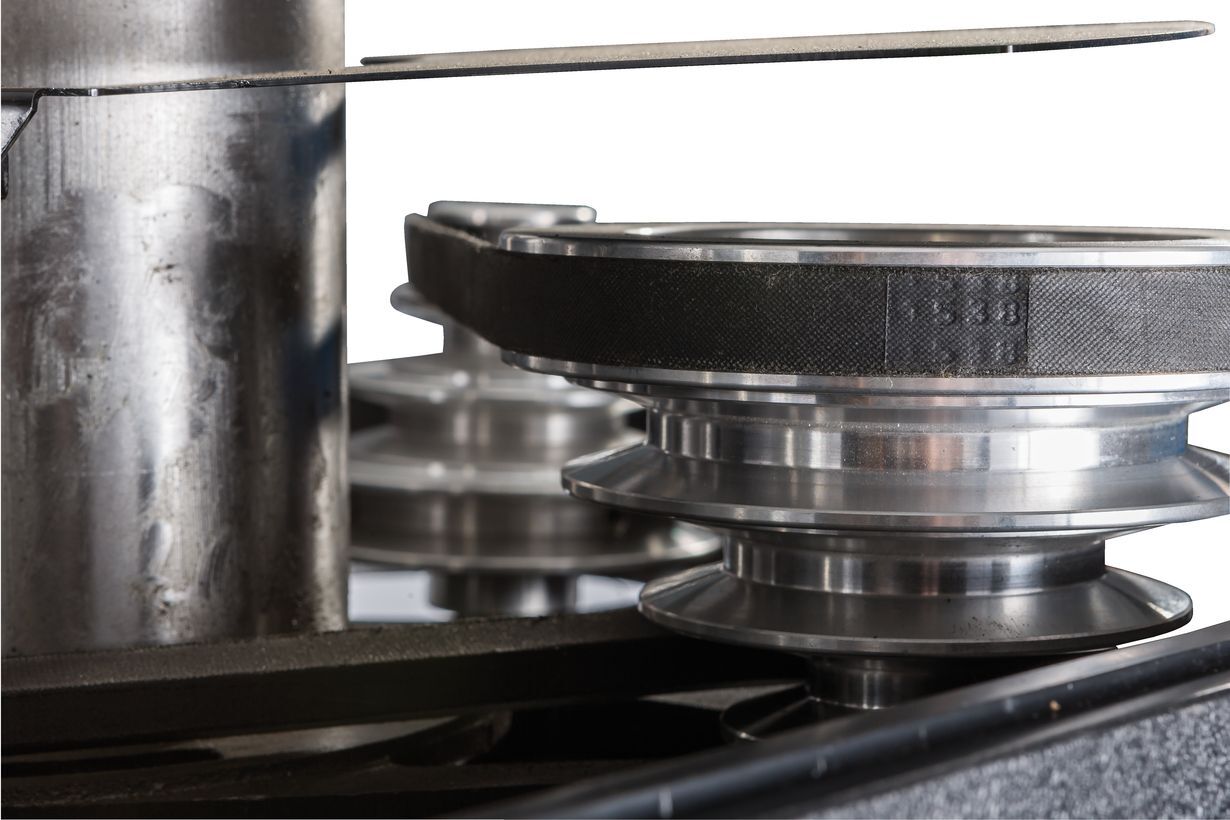

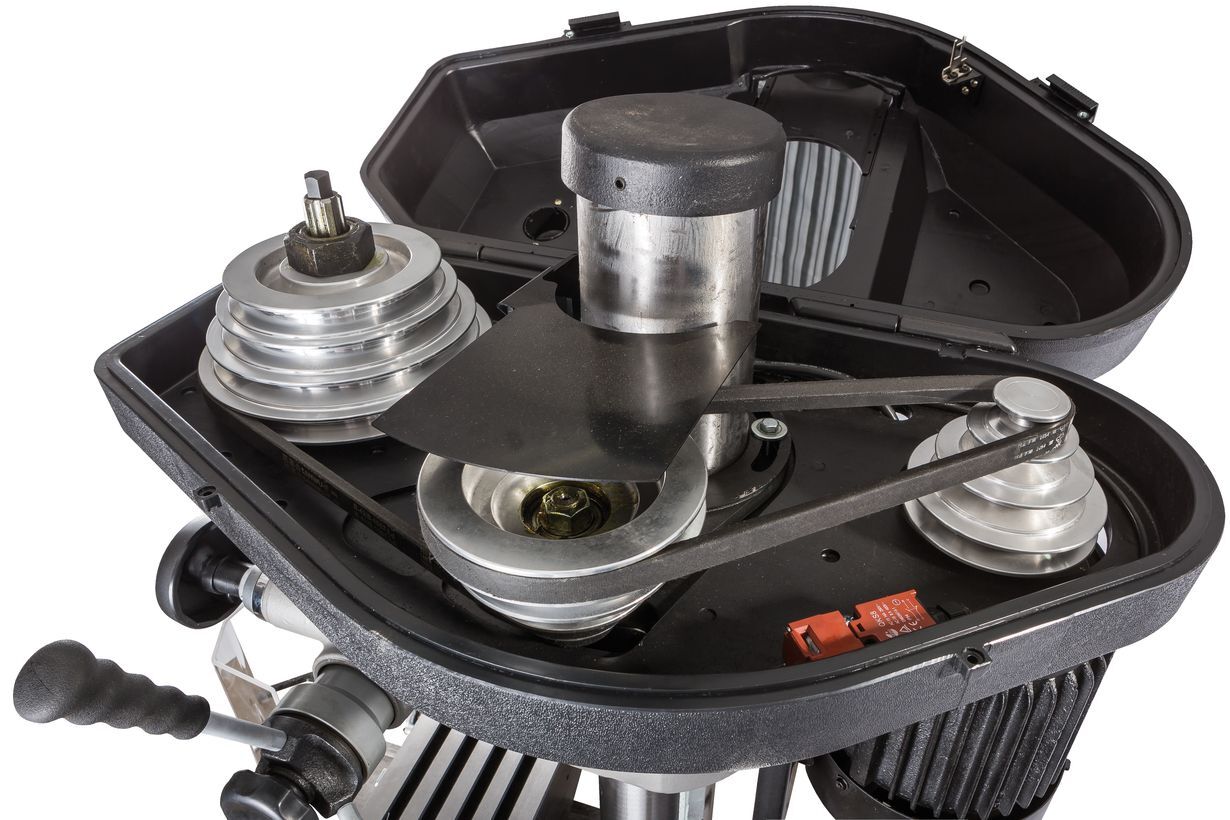

Моторная группа станка имеет мощный асинхронный двигатель - 1,5 кВт, имеющий функцию реверса. Благодаря реверсу шпиндель может вращаться вправо и влево. Наличие ременной передачи с концевым выключателем, позволяет выполнять обработку в 12-ти скоростных режимах. Частота диапазона вращения шпинделя составляет 125-2500 об/мин. Крестовый стол с 3-мя Т-образными пазами шириной 16 мм, позволяют выполнять установку дополнительной оснастки. Рабочий стол оснащен прецизионным механизмом.
Вес станка в снаряженном состоянии составляет 290 кг. Станок комплектуется лампой освещения, торцевой фрезой диаметром 75 мм и сверлильным патроном.
Особенности:
- Мощная литая стойка и чугунная станина из серого чугуна
- Асинхронный электродвигатель большой мощности
- Ременная передача, 12-ть передач
- Функция реверса двигателя

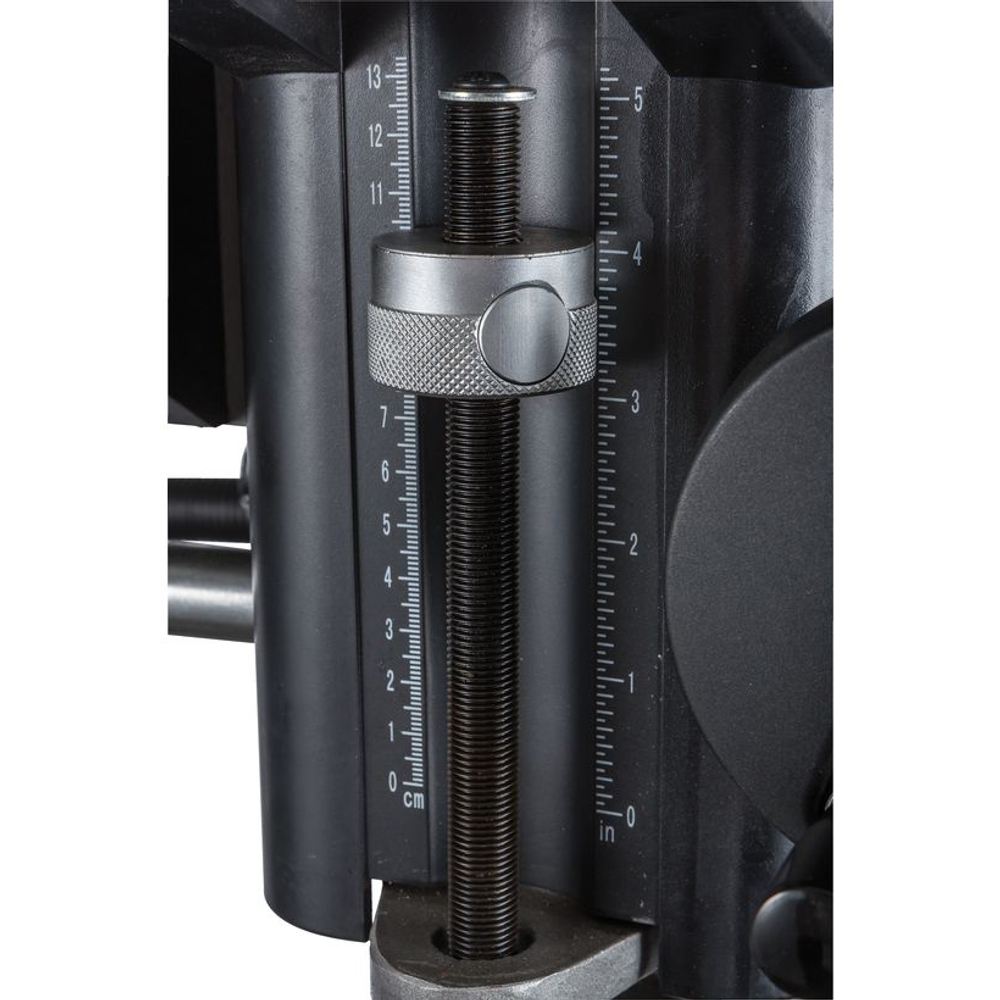

- Точная регулировка
- Глубины сверления
- Конические роликовые подшипники в опоре шпинделя
- Крестовый прецизионный стол
- Механизм поворота головы на 360°

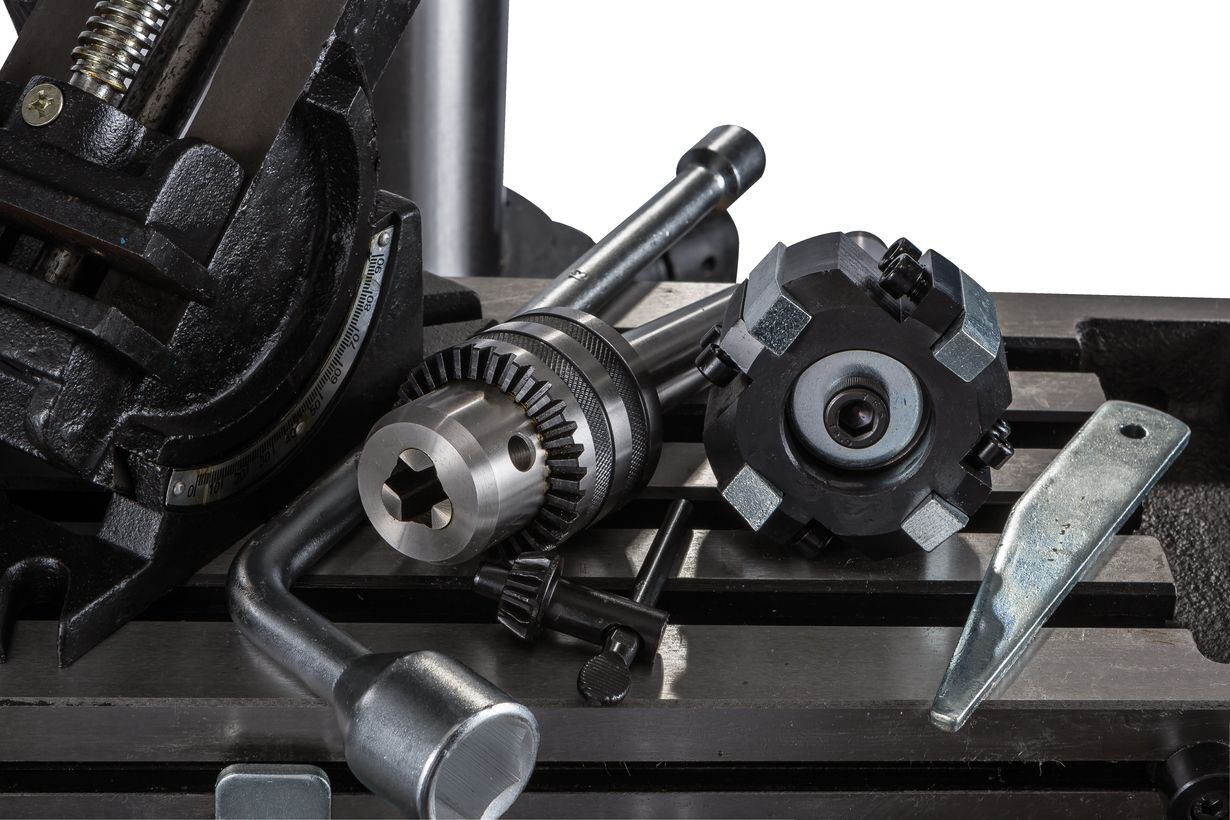

Комплектация:
- Зажимная тяга M12
- Угловые тиски, ширина губок 85мм

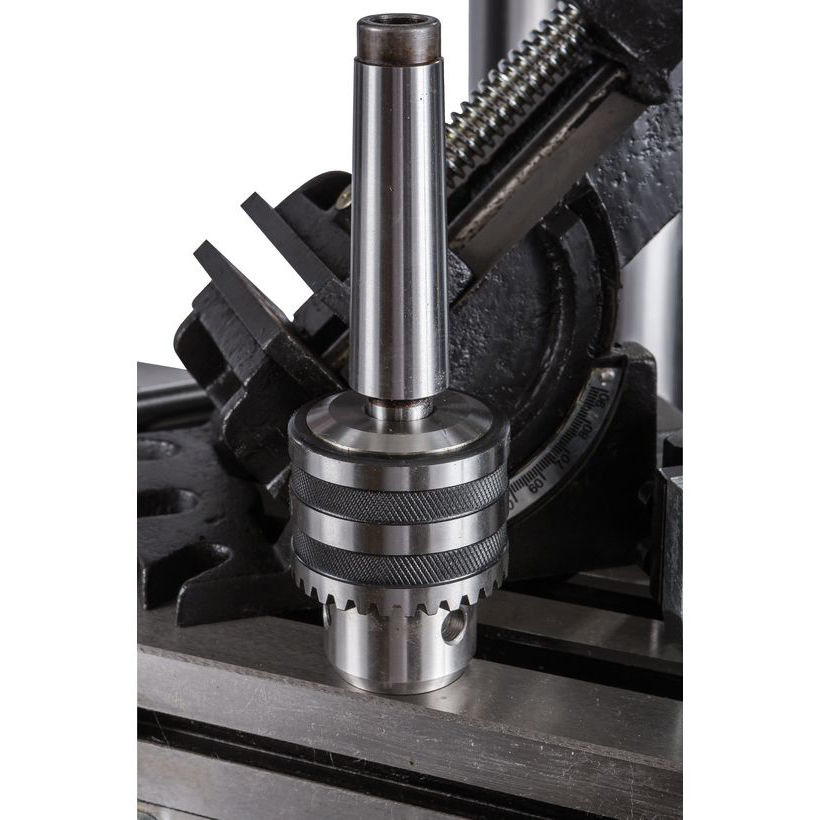

- Сверлильный патрон 1-13 мм с оправкой МК-3

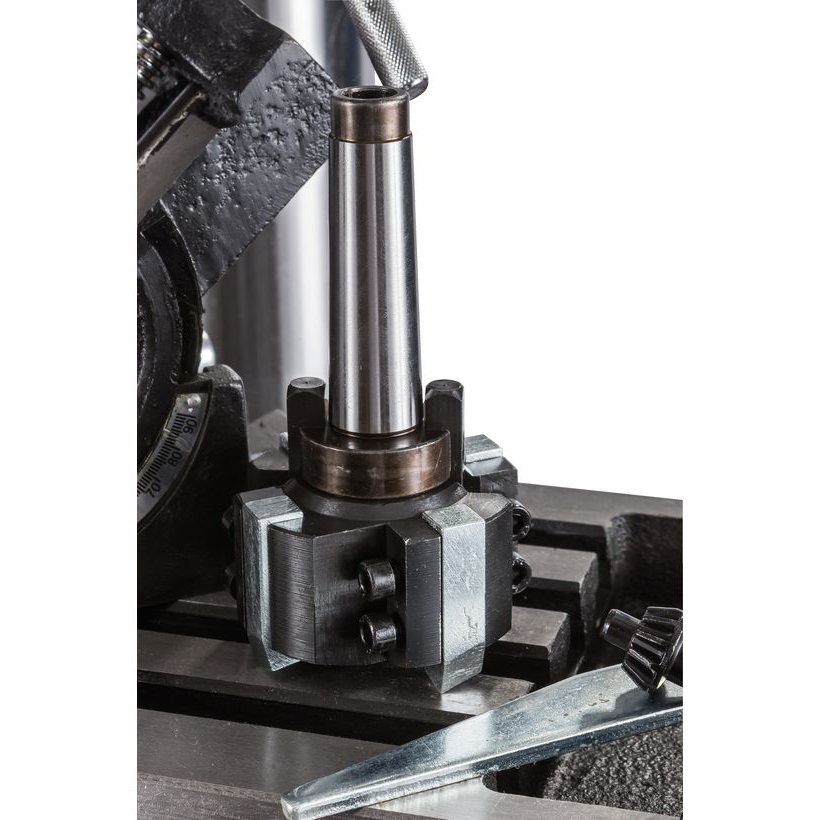

- Торцевая фреза Ø75 мм с оправкой

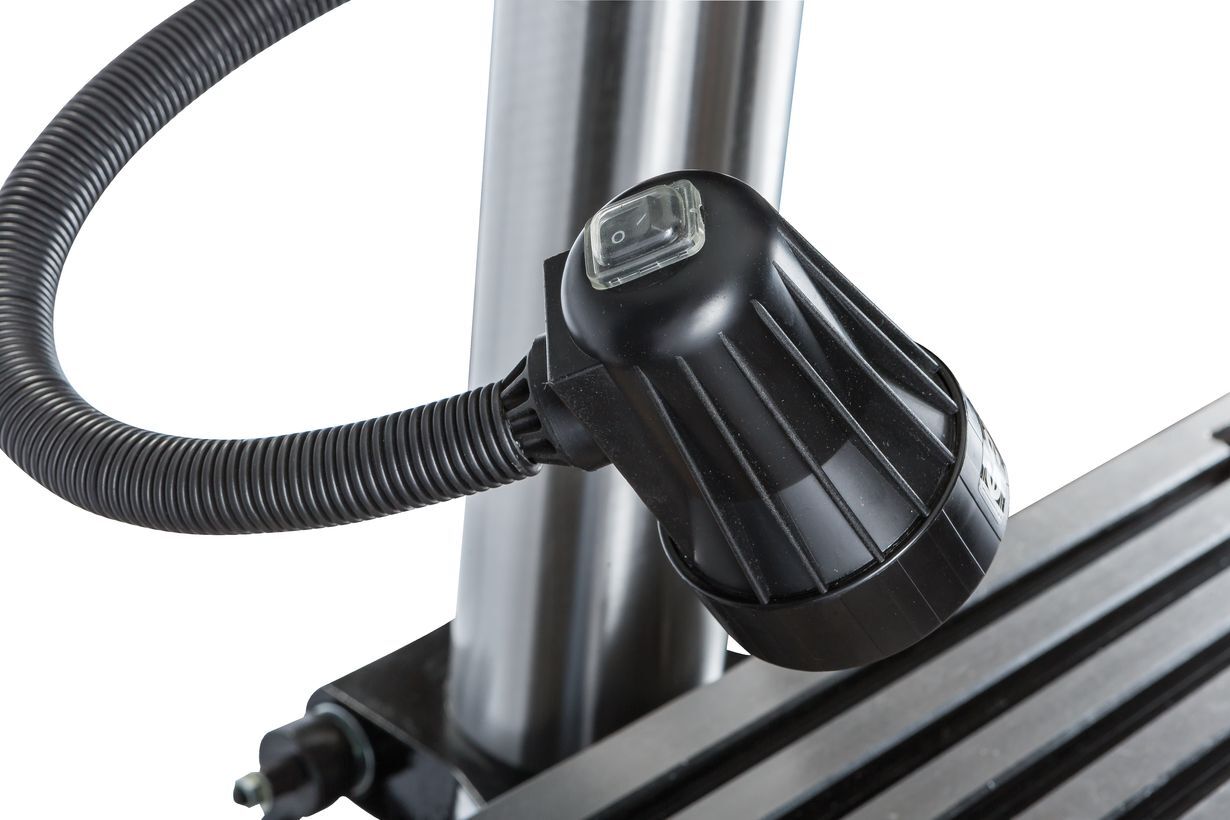

- Лампа местного освещения
- Защитный экран с концевым выключателем
