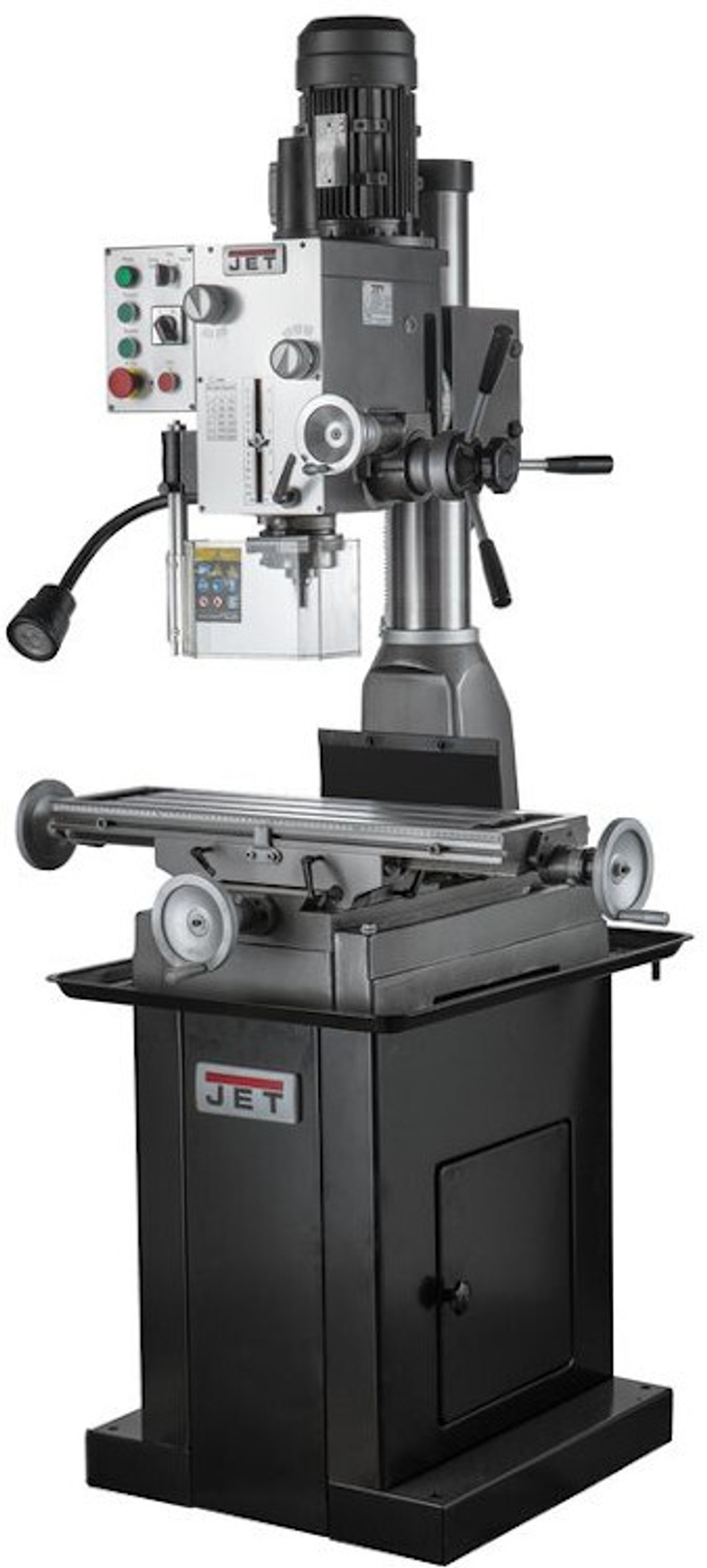

Сверлильно-фрезерный станок JET JMD-40 представляет собой универсальный тип станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки. Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции. Особенностью модели JMD-40 является возможность поворота фрезерной головки вокруг колонны на 360° и поворота влево/право на 90°, облегчая технологические манипуляции в процессе обработки заготовок. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность
Сверлильно-фрезерный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом МК-3 с зажимной тягой М12. Шпиндель имеет опору, усиленную коническими подшипниками для повышения жесткости во время вращения, при этом ход пиноли составляет 120 мм. Станок обеспечивает нормальную работу с режущими инструментами, максимальный диаметр которых составляет при сверлении стали до 32 мм и чугуна до диаметра 40 мм, при фрезеровании концевой фрезой до 32 мм и торцевой фрезой до 76 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Качество обработки заготовок обеспечивается наличием функции микроподачи шпинделя. Модель оборудована мощным асинхронным электродвигателем - 1.1/1.5 кВт, обеспечивающий частоту вращения шпинделя в 2-х диапазонах 75-1600 об/мин и 150-3200 об/мин. Станок оборудован коробкой скоростей для выбора необходимой частоты вращения, по 6 скоростей в каждом из двух диапазонов. Функция включения реверса шпинделя позволяет осуществлять нарезание резьбы
Особенности:
- Рассчитан на длительный режим обработки
- Мощная литая станина из серого чугуна
- Функцией контроля глубины сверления
- Конструкция рассчитанная на выполнение большого объема работ
- Возможность поворота фрезерной головки вокруг колонны на 360°
- 12 скоростей вращения шпинделя
- Мощный асинхронный электродвигатель 1.5 кВт
- Мощный крестовый стол с Т-образными пазами
- Рабочий стол с прецизионным механизмом перемещения
- Три Т-образных паза шириной 14 мм
Комплектация:
- Шомпол М12
- Переходная втулка MT3/2
- Дорн МT3/В16
- Сверлильный патрон 1-13 мм/В16
- Болт М12х55 (с шайбой и гайкой) для Т-образного паза 2 шт
- Клин-выколотка 2 шт
- Рожковые ключи 22-24 и 17-19
- Набор шестигранных ключей
- Масленка
- Инструкция по эксплуатации
Параметры:
- Напряжение 400 Вольт
- Мощность двигателя 1.1/1.5 кВт
- Максимальный диаметр сверления чугун 40 мм
- Максимальный диаметр сверления сталь 32 мм
- Максимальный диаметр торцевой фрезы 76 мм
- Максимальный диаметр концевой фрезы 32 мм
- Размер стола по оси X и Y 730 х 210 мм
- Ширина Т-образного паза стола 14 мм
- Диапазон наклона головы ±90°
- Диапазон поворота головы 360°
- Конус шпинделя MК-3
- Расстояние от шпинделя до стола 410 мм
- Ход пиноли шпинделя 120 мм
- Частота вращения шпинделя I – 75, 180, 280, 600, 1000, 1600 II – 150, 360, 560, 1200, 2000, 3200 об/мин
- Страна производства Китай
- Габаритные размеры в упаковке (ДхШхВ) 1090 х 785 х 1120 мм
- Масса 285 кг
- Масса в упаковке 300 кг
