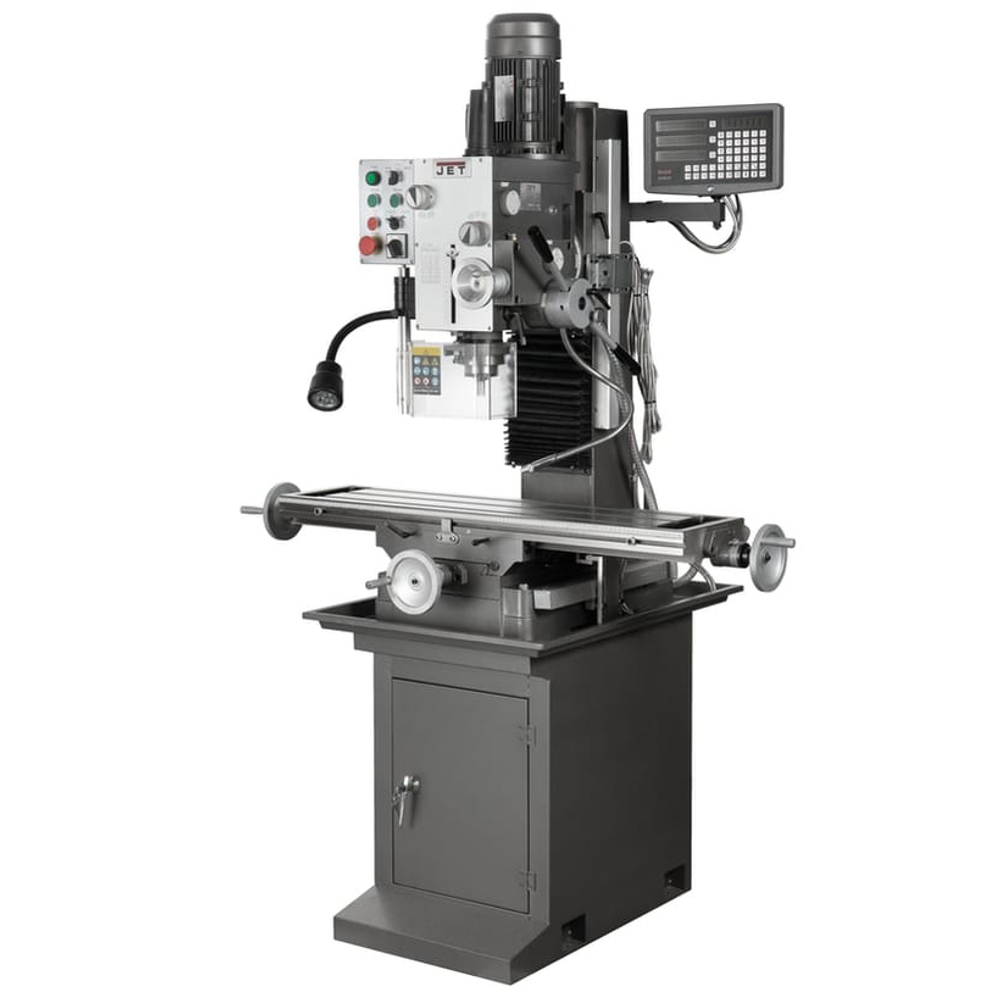

Редукторный фрезерно-сверлильный станок JET JMD-45LPFD, предназначен для промышленной эксплуатации на ремонтно-механических, заготовительных и инструментальных участках, а также в производственных цехах с мелкосерийным и серийным выпуском продукции. В случае оснащенный специальными приспособлениями станок может быть применен в крупносерийном и массовом производстве. По мимо производственных задач, надежная и безопасная конструкция станка с удобным и эргономичным расположением органов управления и систем пассивной безопасности, позволяет использовать его в учебном процессе в образовательных учреждениях.
JMD-45LPFD предназначен для выполнения следующих операций: фрезерования, сверления, рассверливания, зенкования, зенкерования, развертывания и нарезания резьбы. Он оснащен шпинделем с конусом ISO30 и имеет возможность сверления отверстий до диаметра 32мм по стали и до 45мм по чугуну. Наличие реверсивного вращения электродвигателя, обеспечивает вращение шпинделя в обе стороны и позволяет осуществлять технологические операции по нарезанию резьбы.
Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, тем самым обеспечивая оборудованию необходимую устойчивость к вибрации. Станок оснащен мощным асинхронным двигателем 1,5 кВт, и имеет коробку переключения скоростей вращения шпинделя.

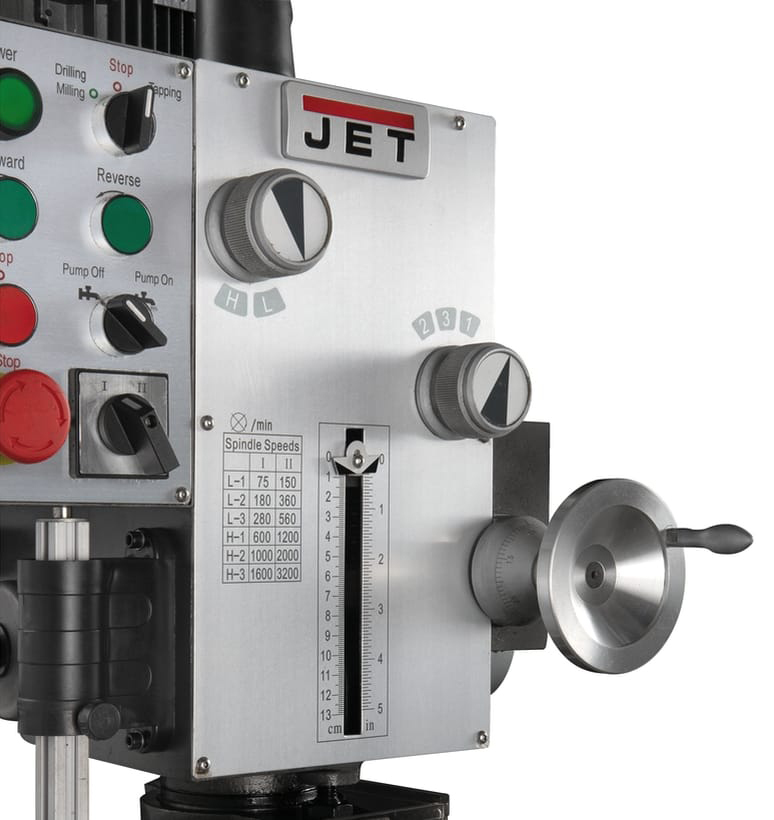

В зависимости от обрабатываемого материала и необходимых режимов обработки, можно выбрать любую из 12 скоростей вращения шпинделя в 2-х диапазонах от 75 до 1600 об/мин и от 150 до 3200 об/мин. Для расширения диапазона обрабатываемых деталей фрезерная голова имеет возможность наклона вправо/влево на 90 градусов.

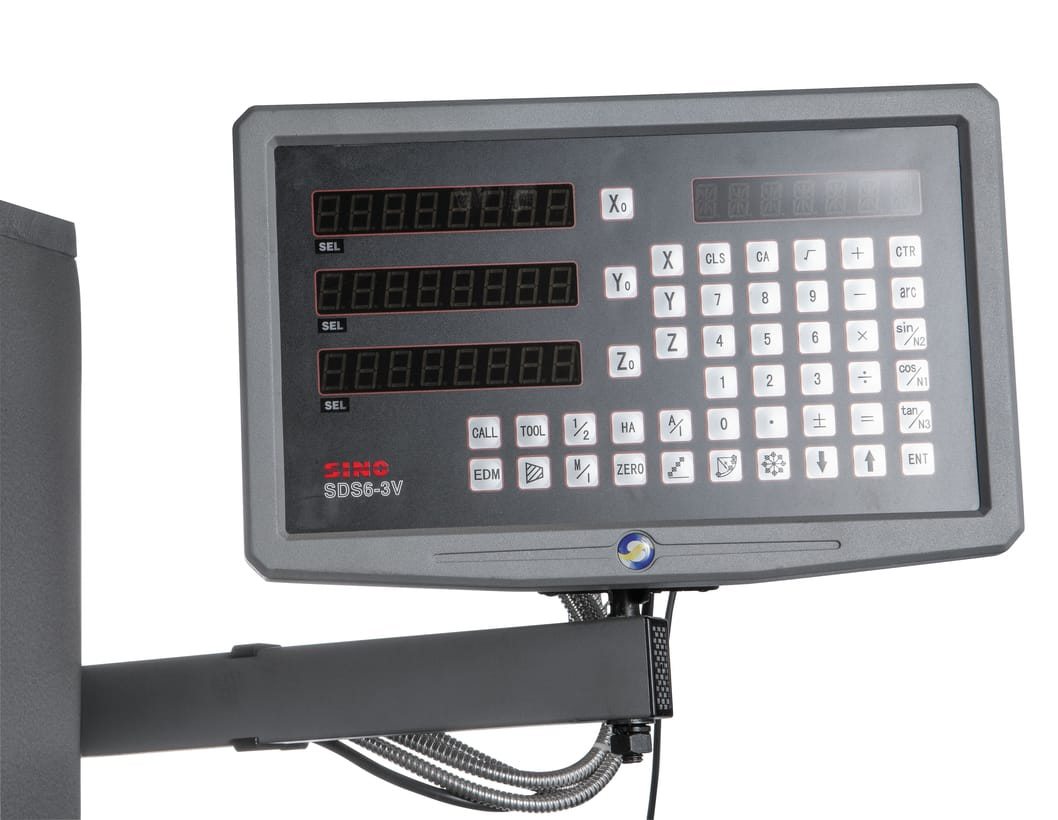

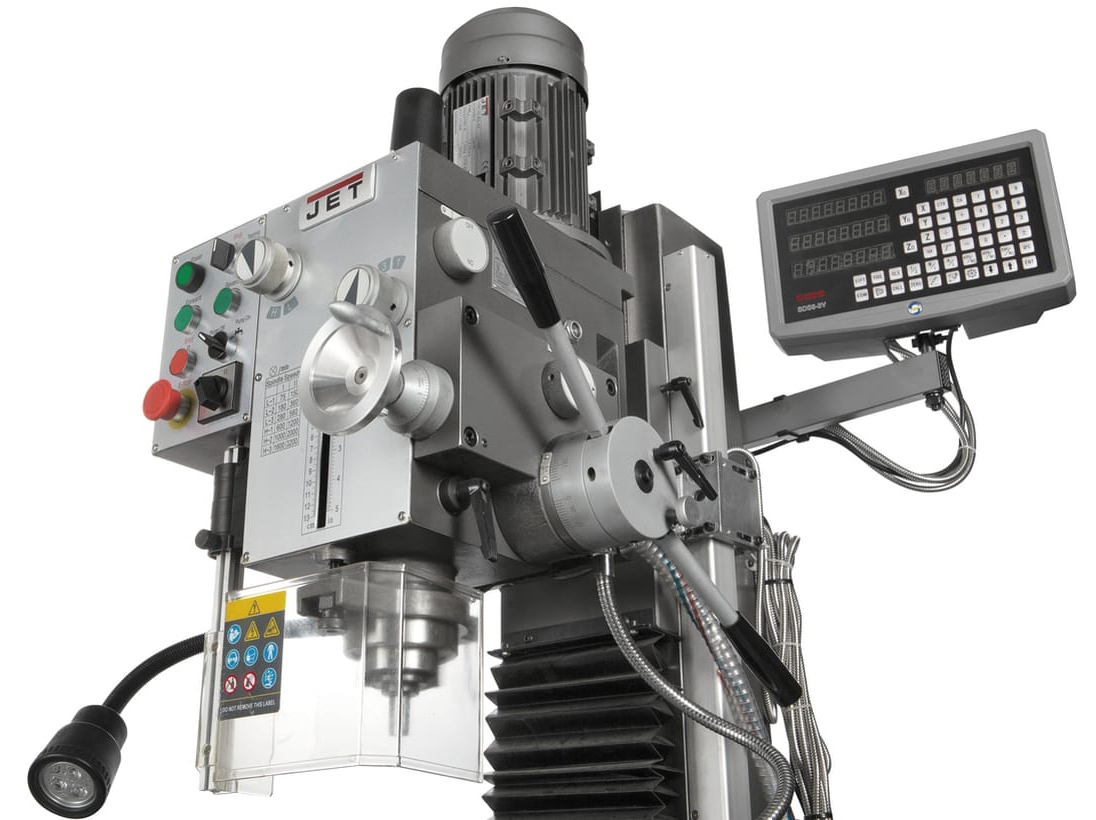

Конструкция станка имеет дополнительно устройство цифровой индикации (УЦИ) по всем трем осям X, Y, Z, позволяющее устанавливать необходимые параметры обработки, осуществлять привязку инструментов и контролировать режимы работы станка с точностью в 5 микрон.

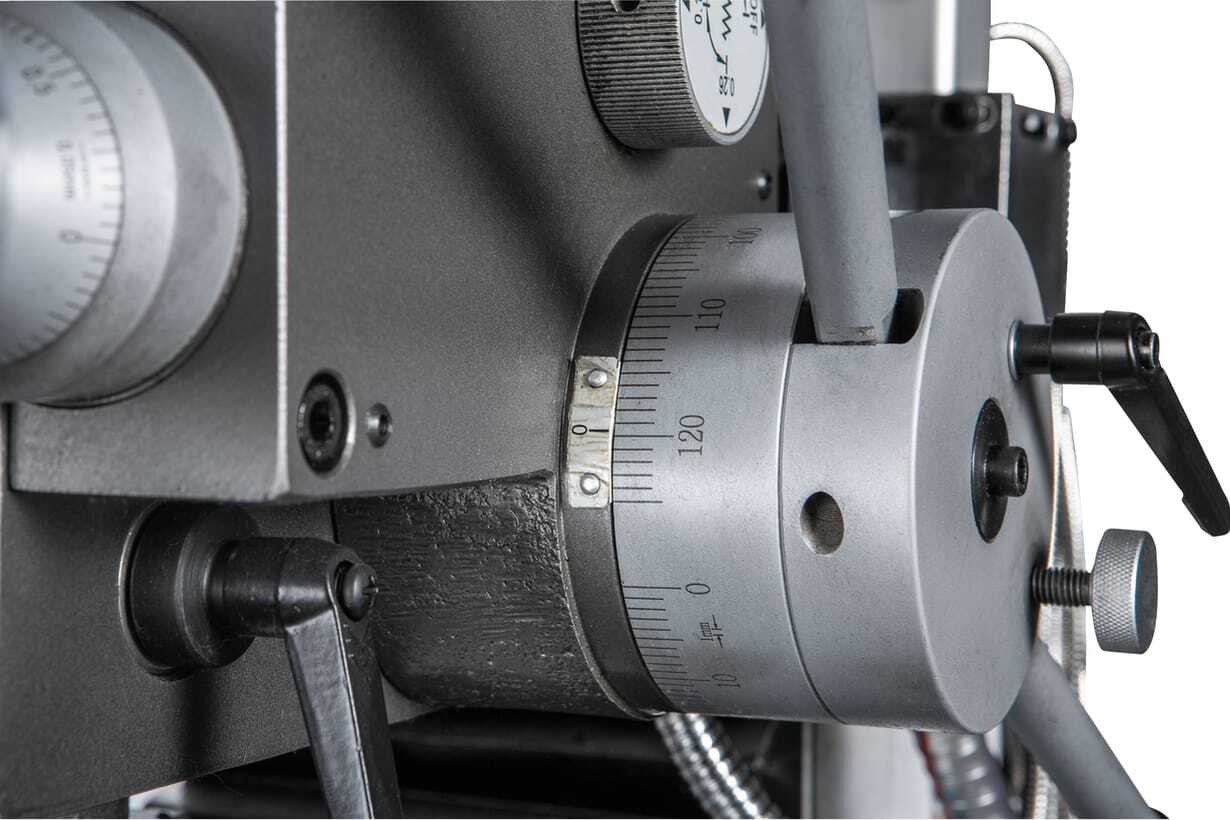

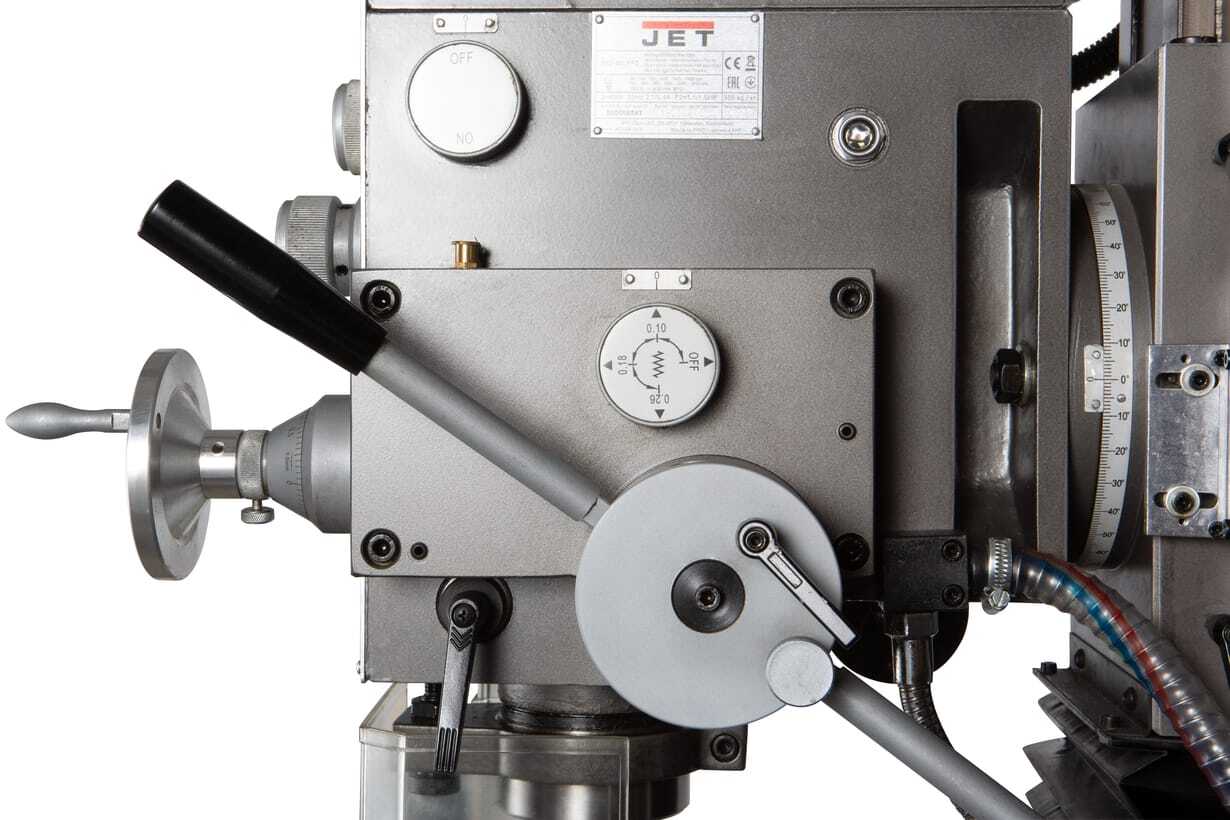

Станок оснащен автоматической подачей пиноли шпинделя, имеет 3 скорости - 0,12; 0,18; 0,25 мм/об. Наличие микрометрической подачи, позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм.

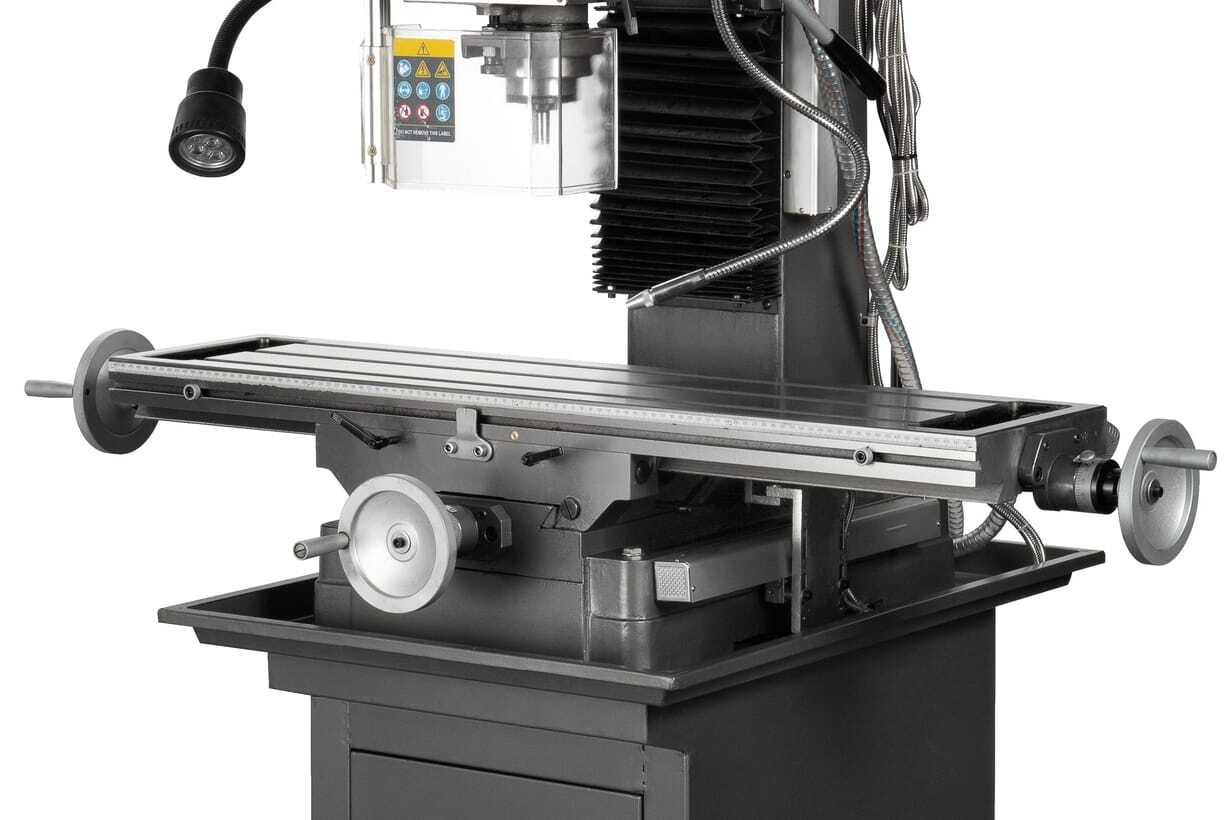

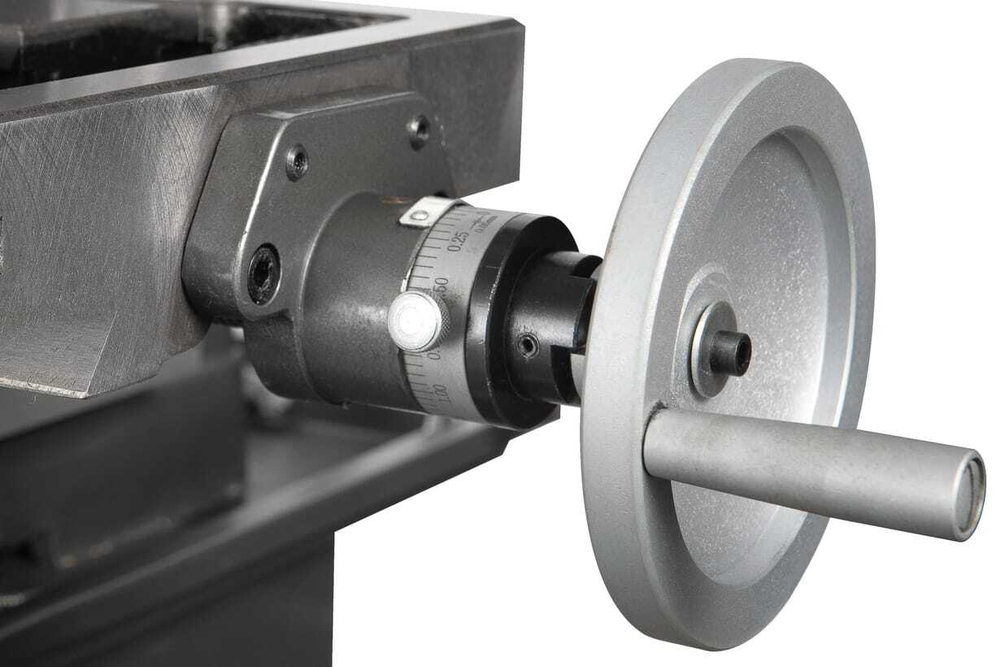

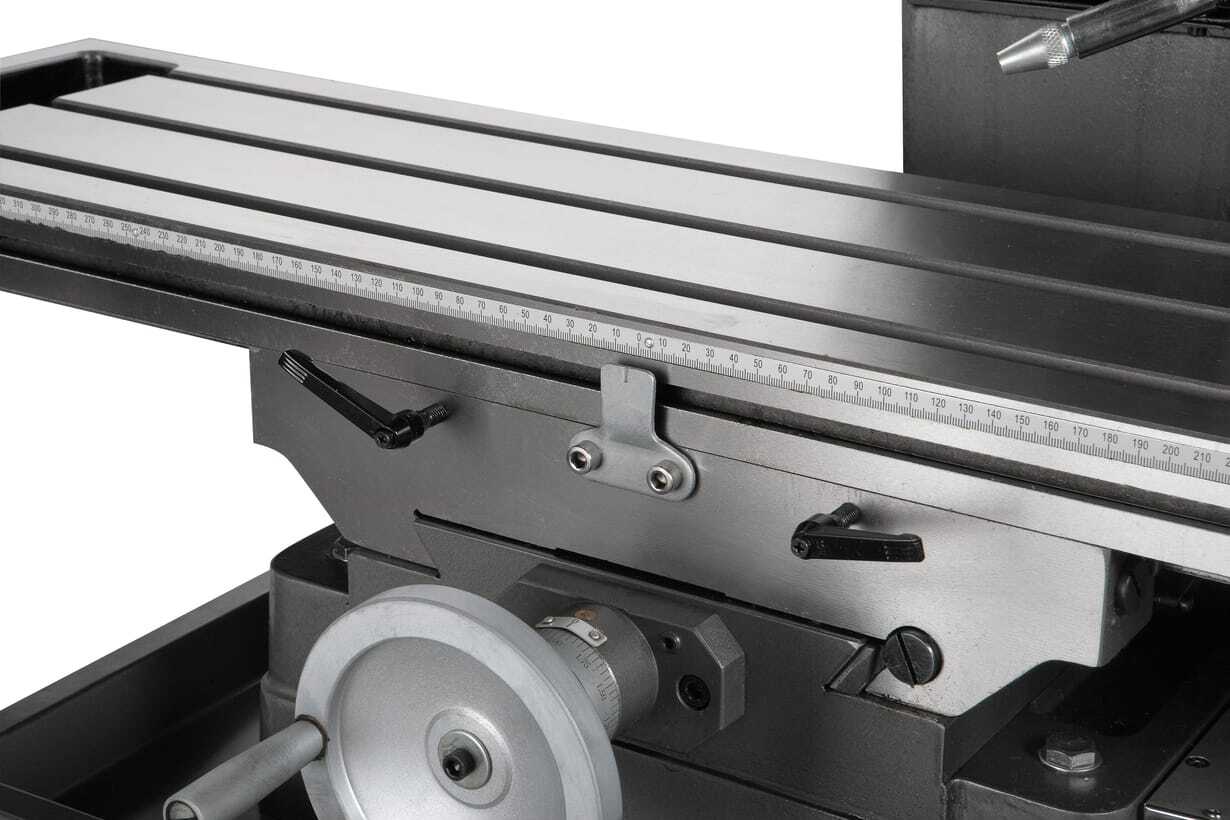

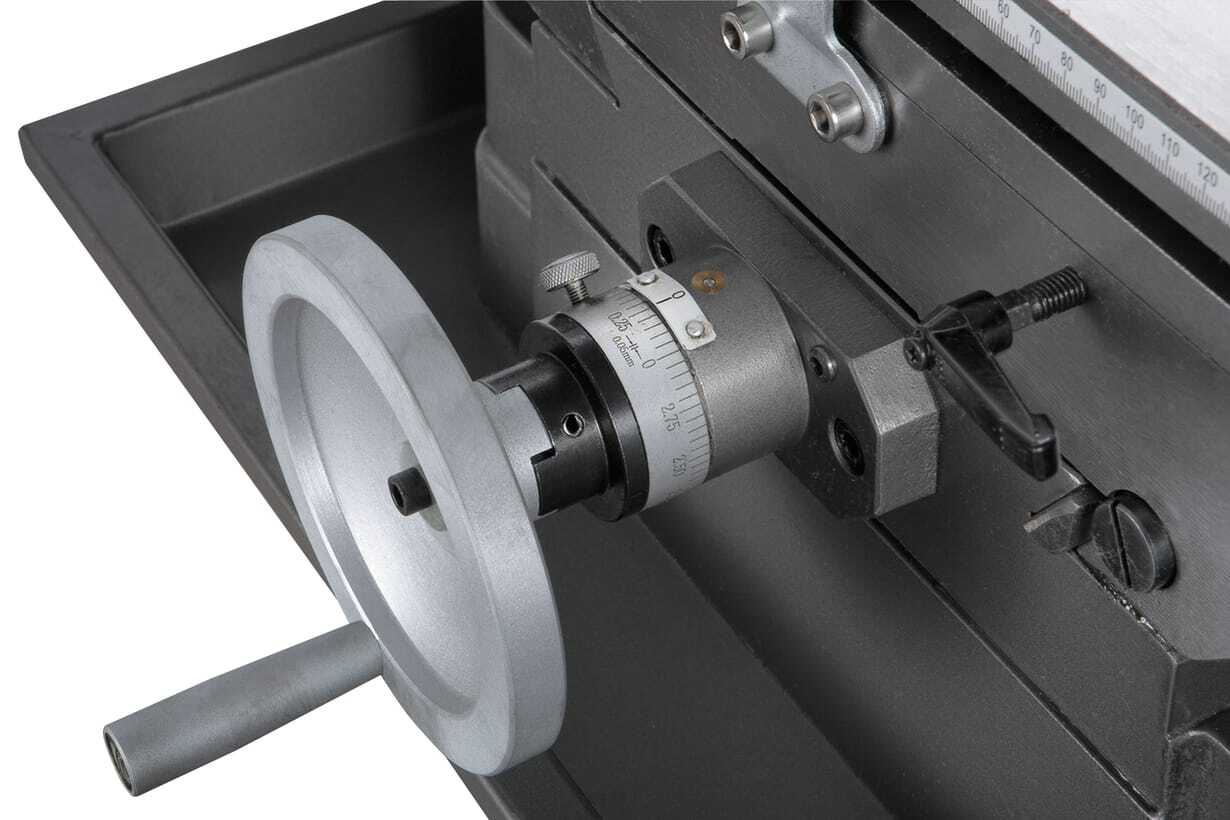

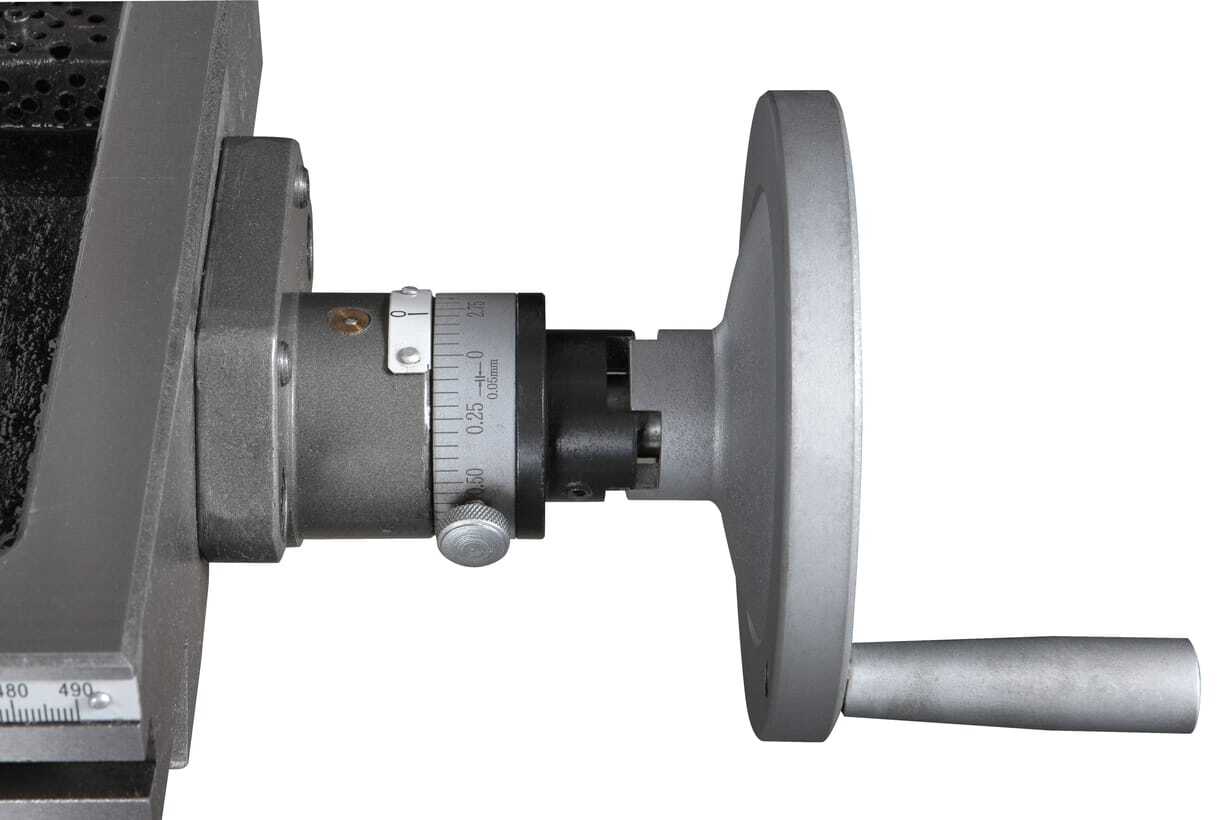

Модель JMD-45LPFD оснащена рабочим столом размером 1000 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 760мм и 190 мм соответственно. На столе имеется три Т-образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений.
Опционально станок может быть дооснащен устройством автоматической подачи, которое устанавливается с левой стороны рабочего стола и позволяет осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отведения, для удобной установки/снятия обрабатываемой детали.
Редукторный фрезерно-сверлильный станок JET модели JMD-45LPFD отлично впишется в Ваше производство, а гарантия обеспечит уверенную работу и будет приятным дополнением к тому, чтобы работать и не бояться о поломке станка.
Особенности:
- Тяжелое основание и мощная вертикальная стойка из серого чугуна
- Направляющие рабочего стола типа Ласточкин хвост
- Мощный асинхронный двигатель 1,5 кВт
- Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
- Конус шпинделя ISO30
- Функция автоматической подачи пиноли шпинделя
- Ограничитель глубины сверления

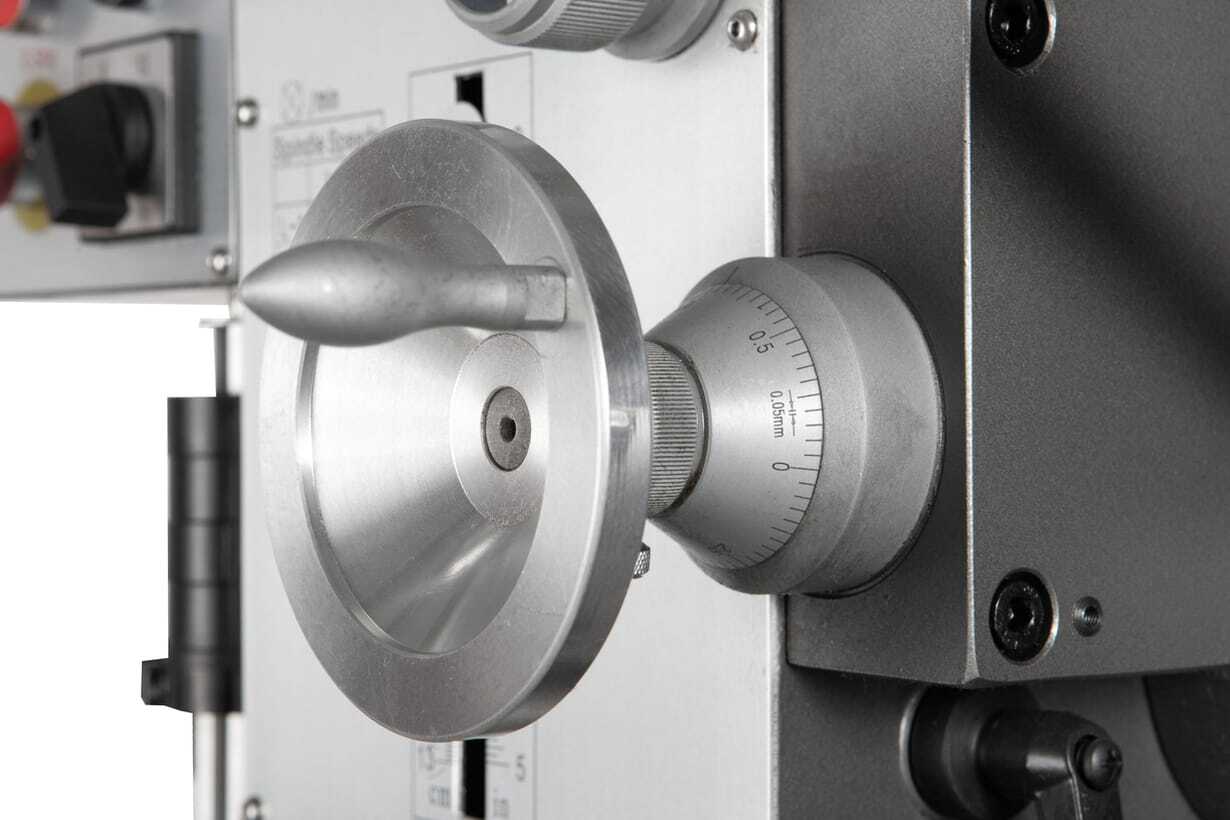

- Микро подача по оси Z

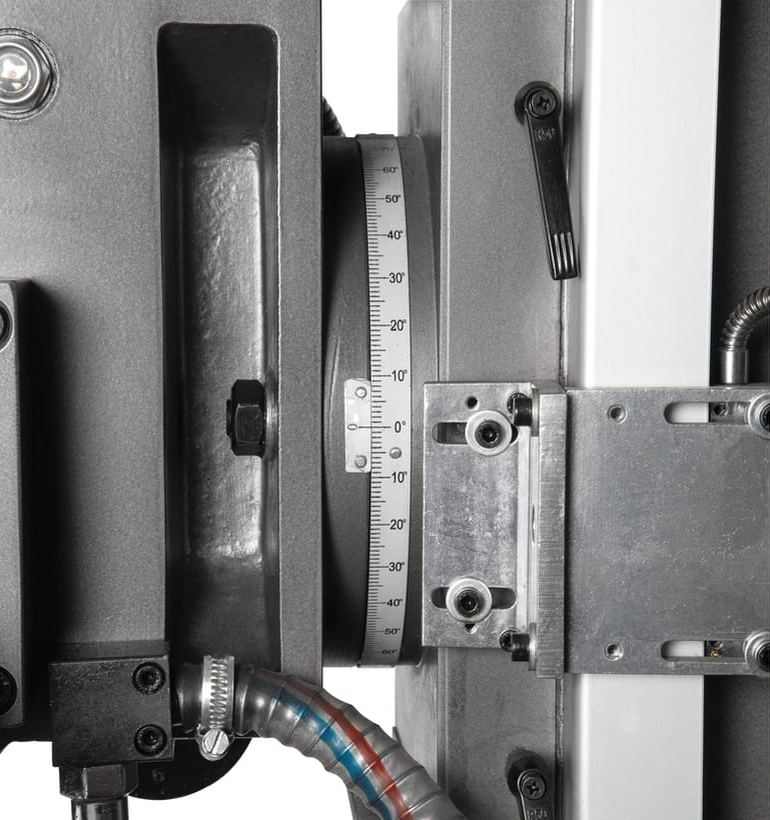

- Наклон фрезерной головы влево, вправо ±90°

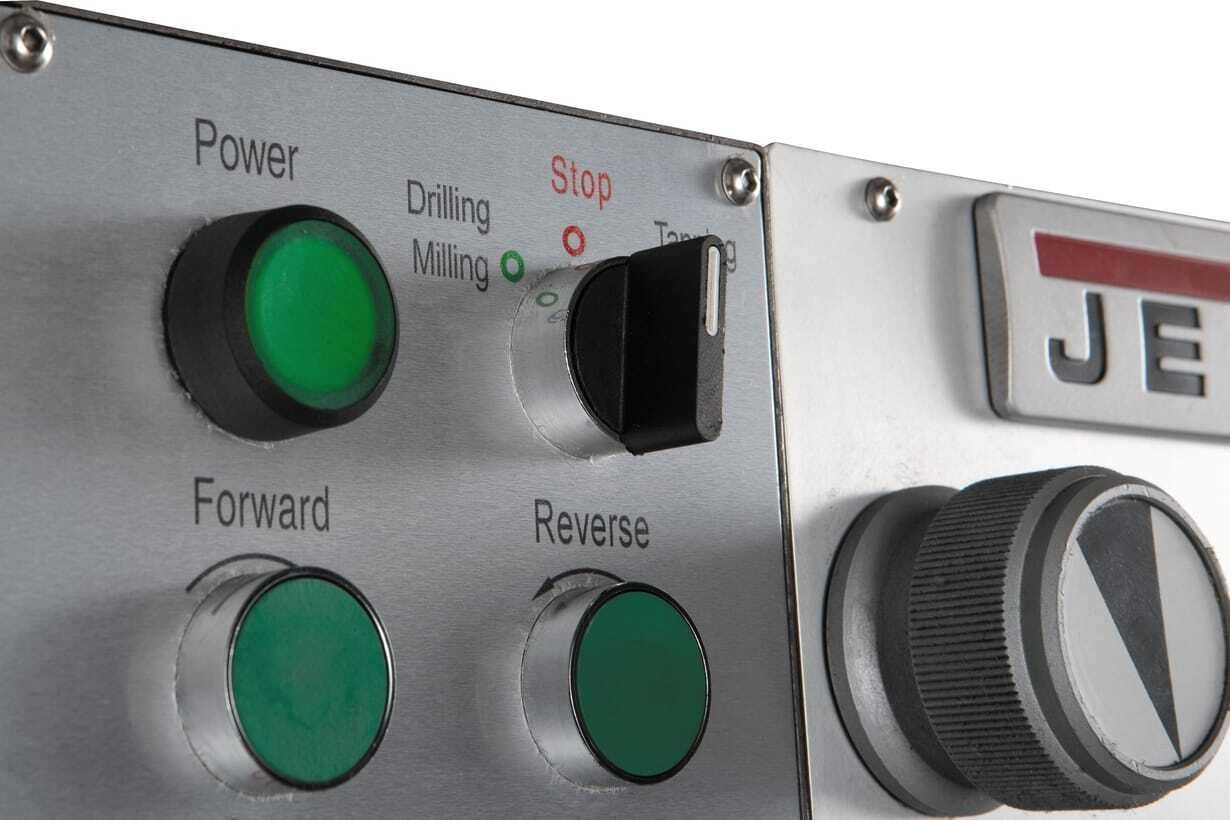

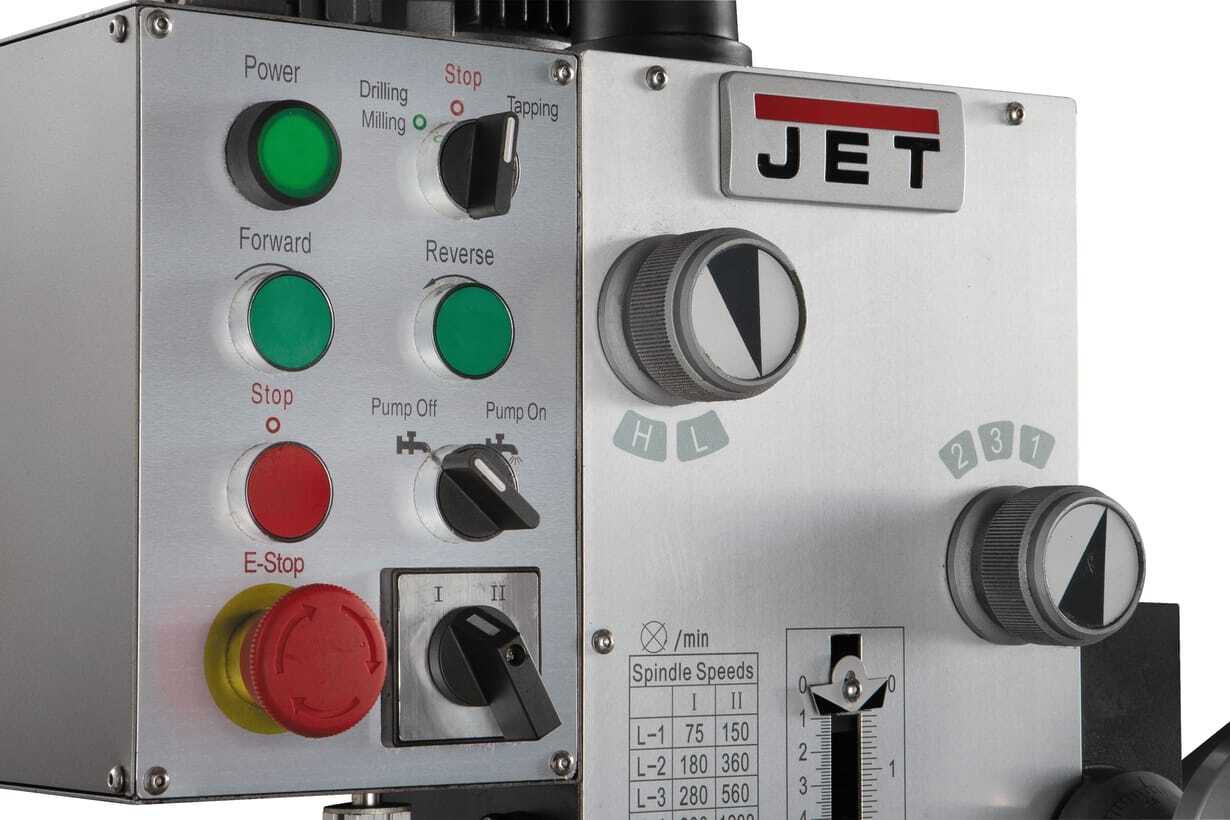

- Центральная панель управления
- Режим нарезания резьбы, с автоматическим включением реверса

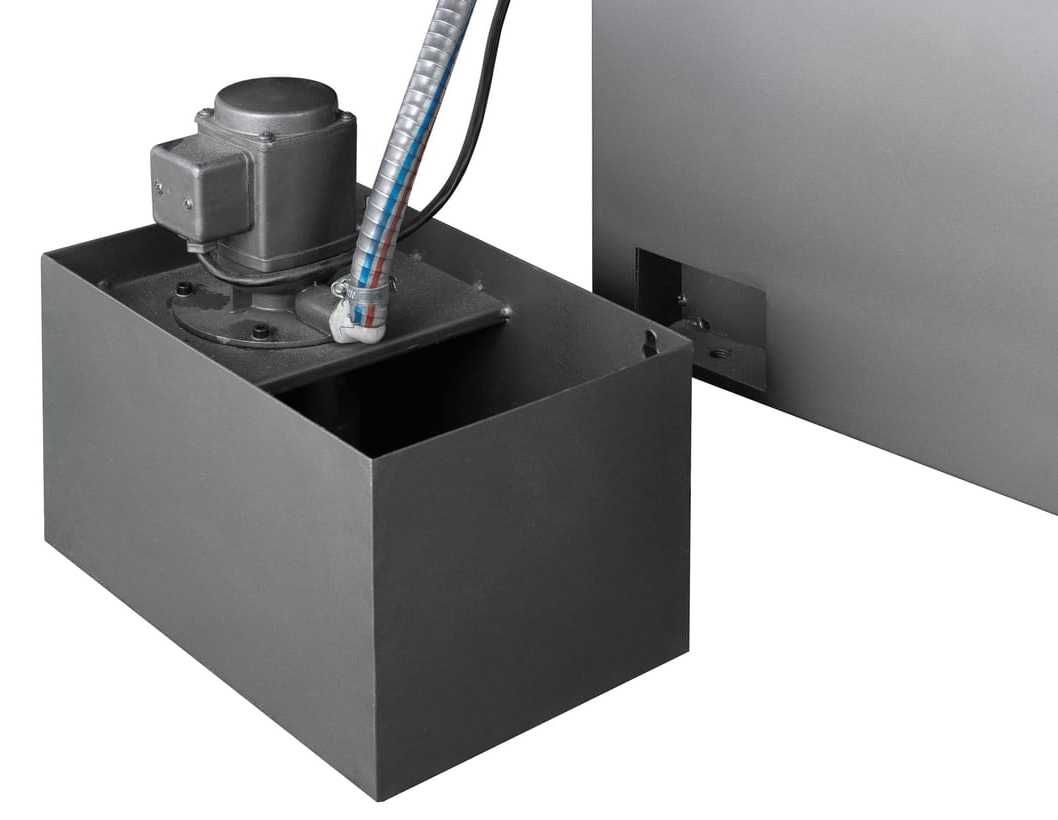

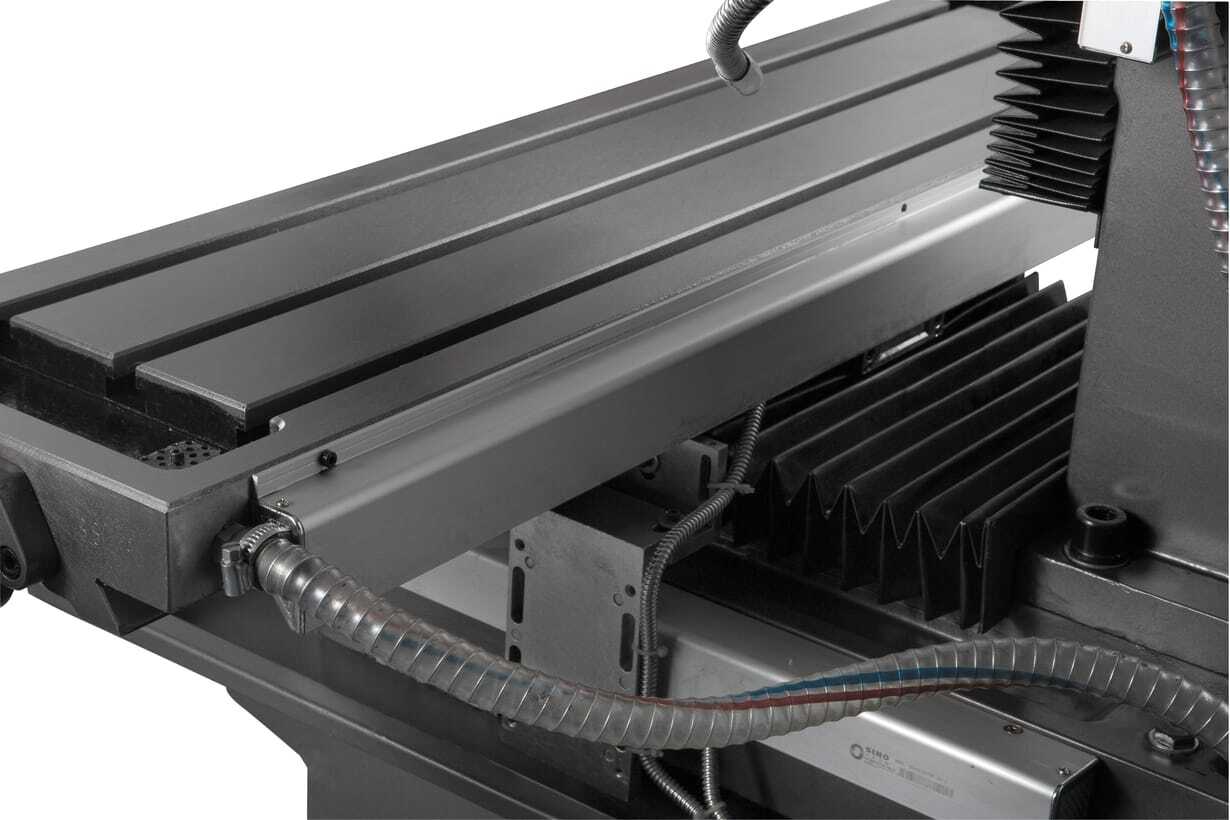

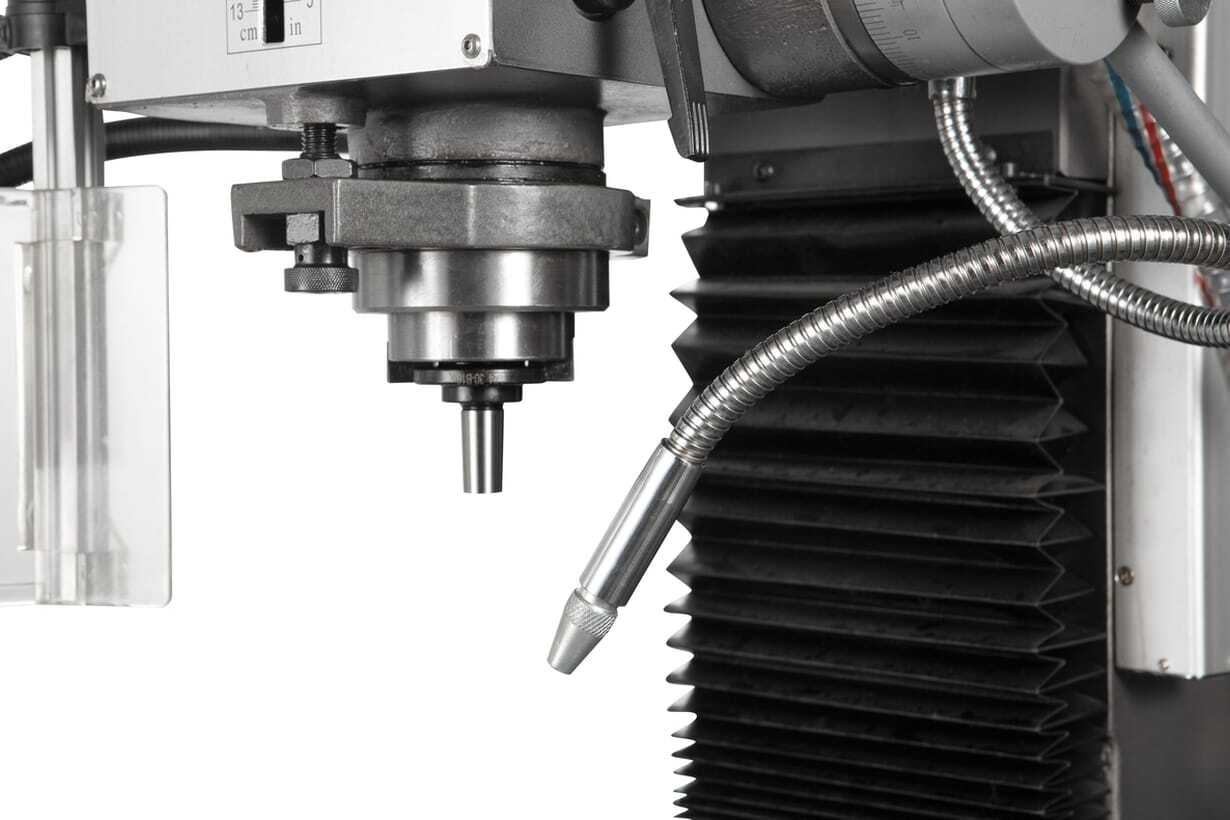

- Системы подач СОЖ в зону резания
- Устройство цифровой индикации (УЦИ) по 3 осям X, Y, Z

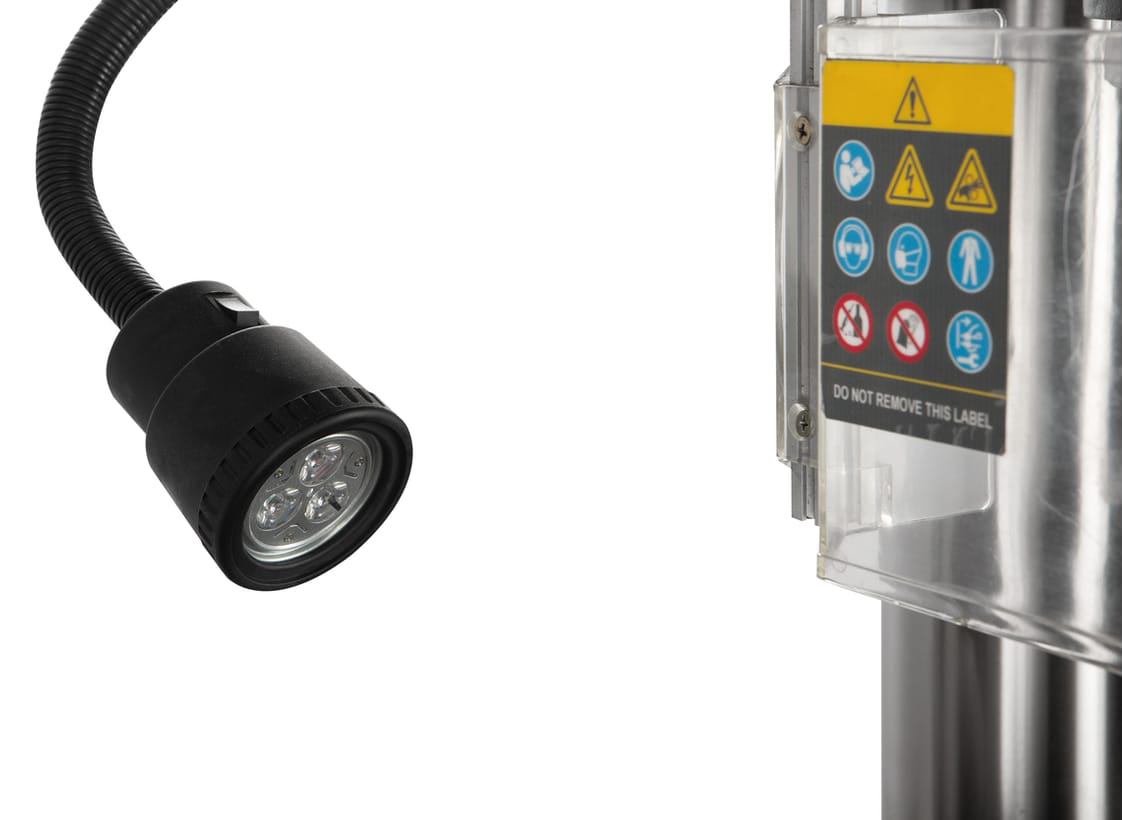

- Лампа местного освещения

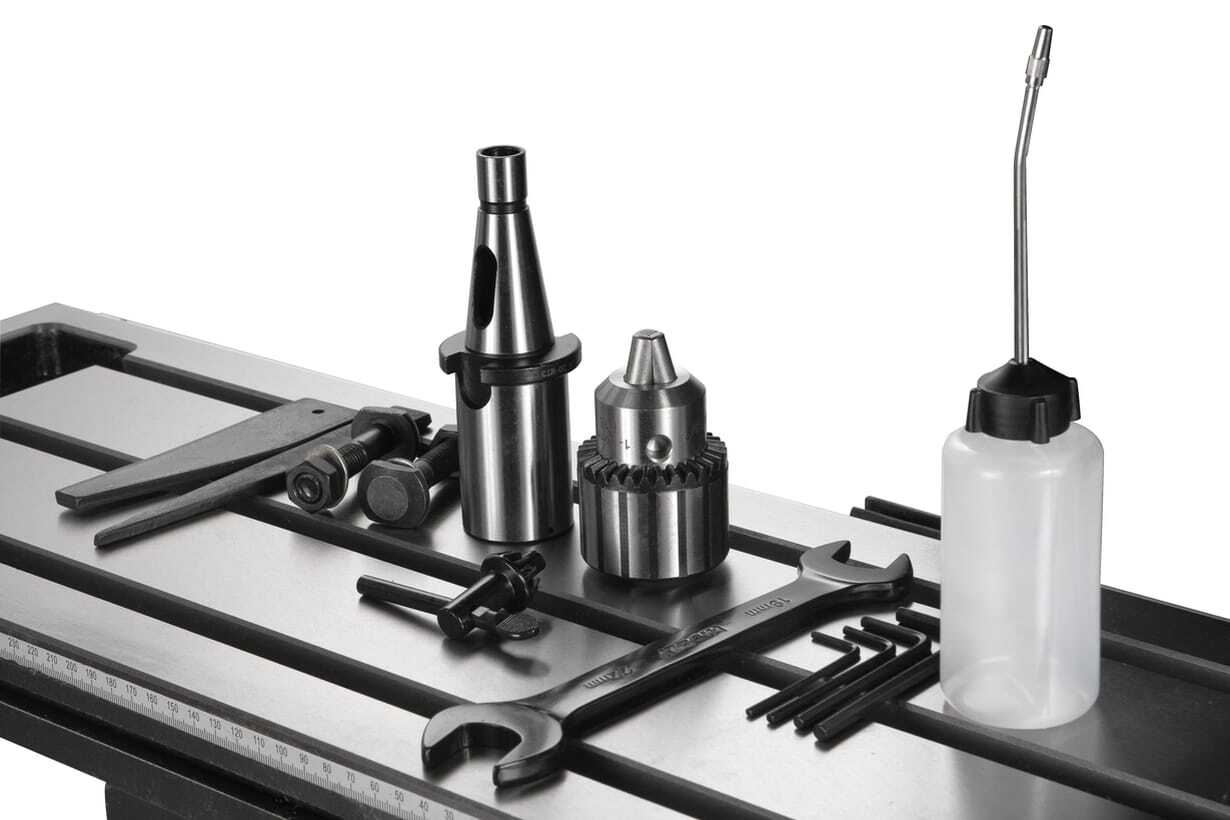

Комплектация:
- Шомпол М12
- Оправка ISO30/MT3
- Дорн ISO30/В16
- Сверлильный патрон 1-13 мм/В16
- Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт
- Набор шестигранных ключей
- Клин-выколотка – 2 шт
- Рожковый ключ 22-19
- Масленка
- Инструкция по эксплуатации
