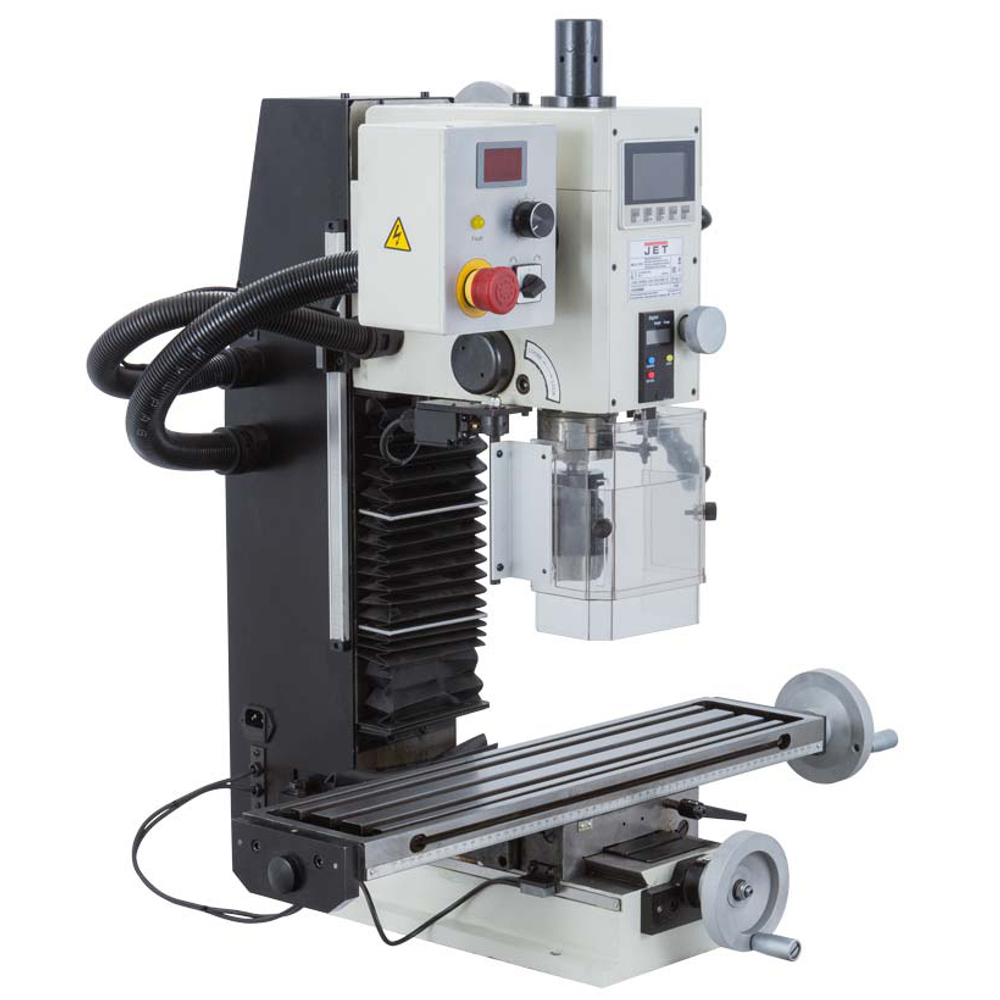

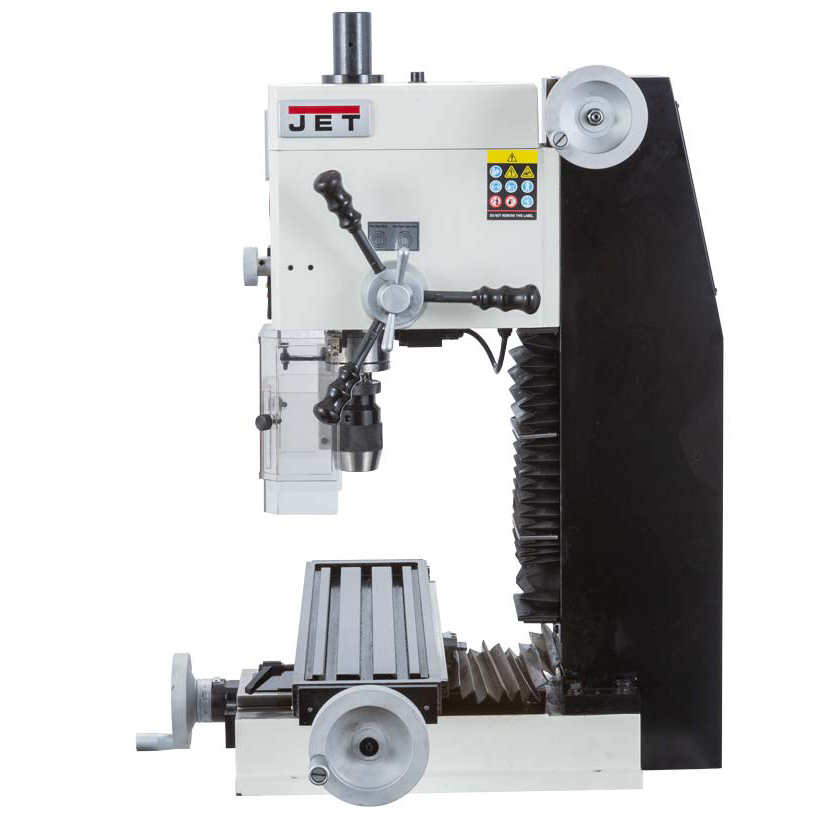

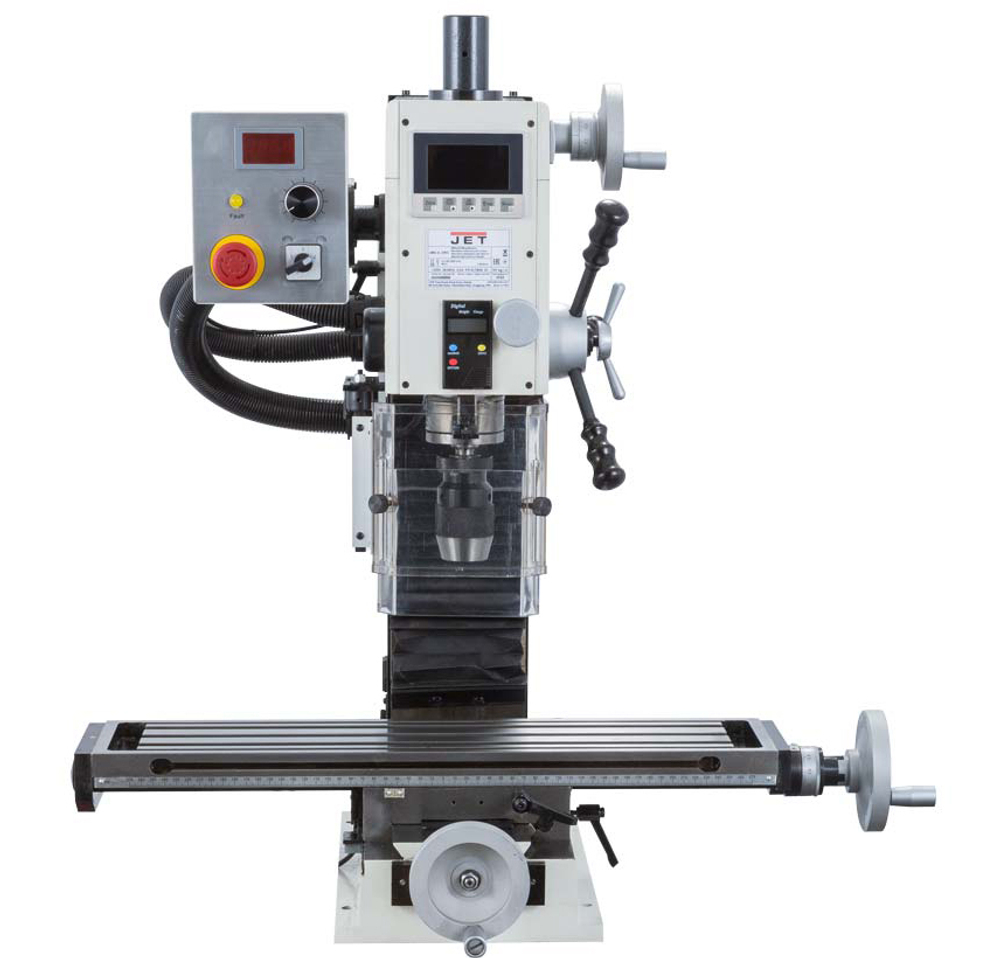

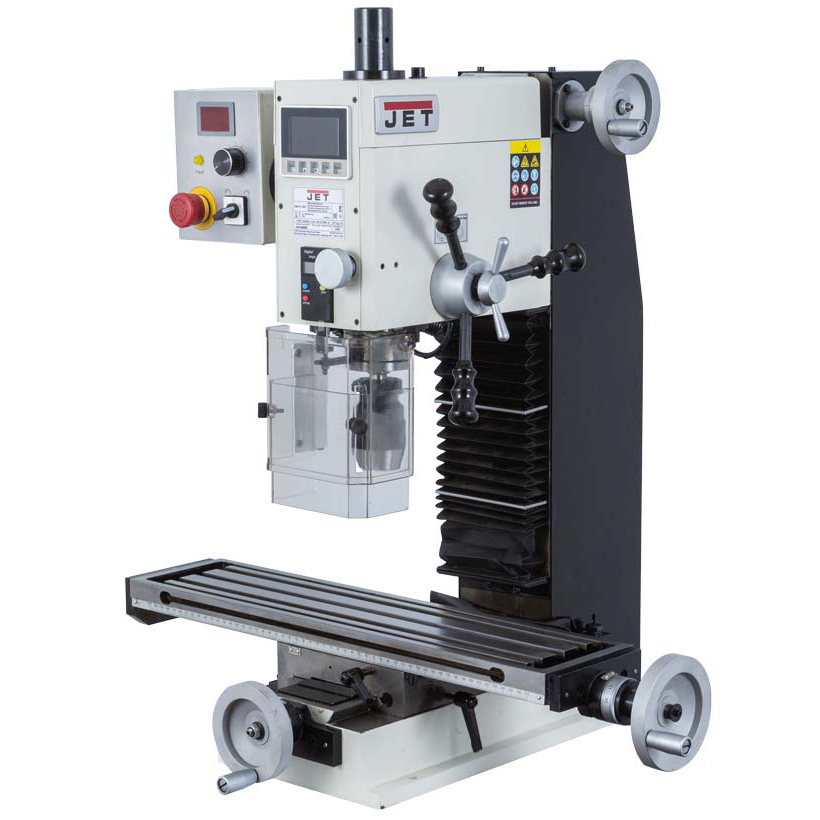

Сверлильно-фрезерный станок JMD-2L DRO представляет собой обновленную модель, поставляемого нами ранее станка JMD-2S DRO. По техническим характеристикам они практически идентичны с небольшими отличиями в улучшении эргономики и исполнении панели управления и интегрированного дисплея цифровой индикации.
Станок рассчитан на индивидуальное применение в домашних мастерских, в редких случаях может быть рекомендован для единичных и мелкосерийных работ на производстве.
Подключение станка к электросети с напряжением 230В. Применяется для выполнения широкого спектра мелких сверлильных и фрезерных работ. Наличие микроподачи пиноли шпинделя с цифровой индикацией позволяет добиться точного контроля вертикальной подачи.
Максимальный ход пиноли шпинделя составляет 68 мм.

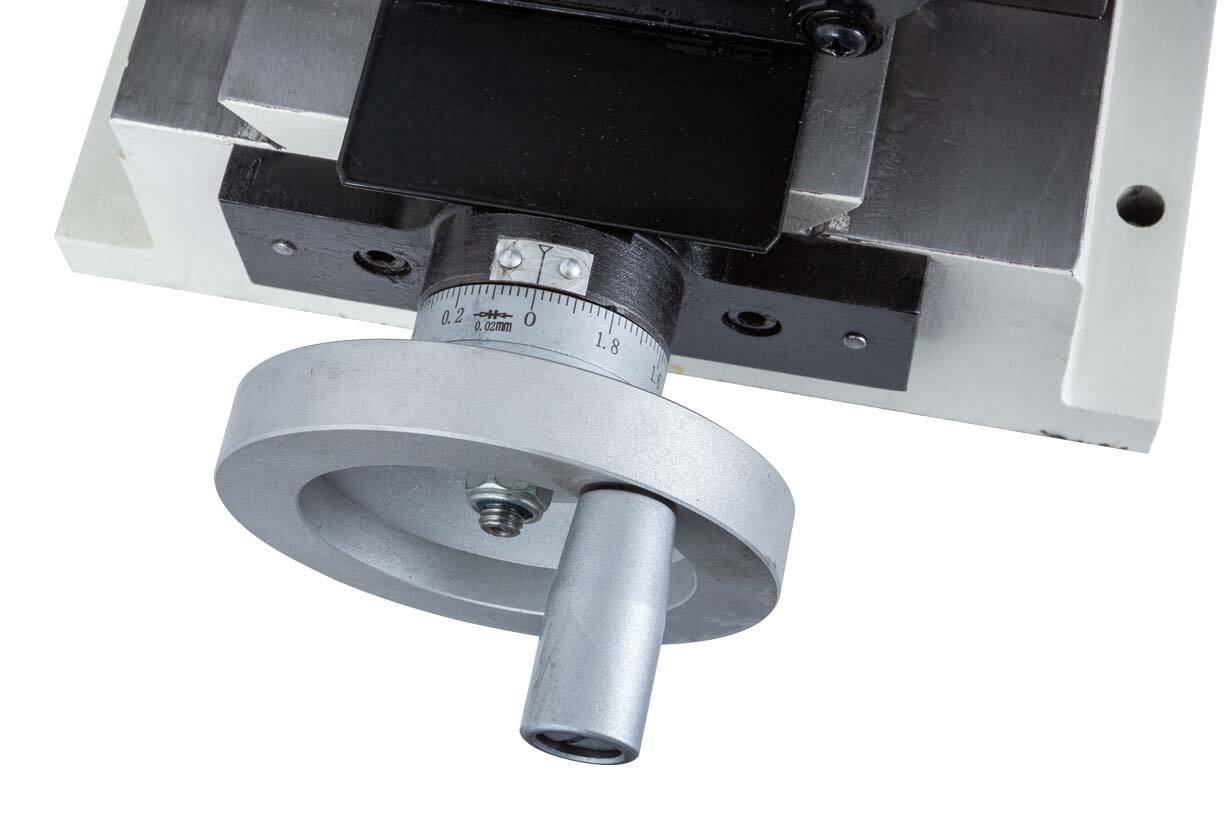

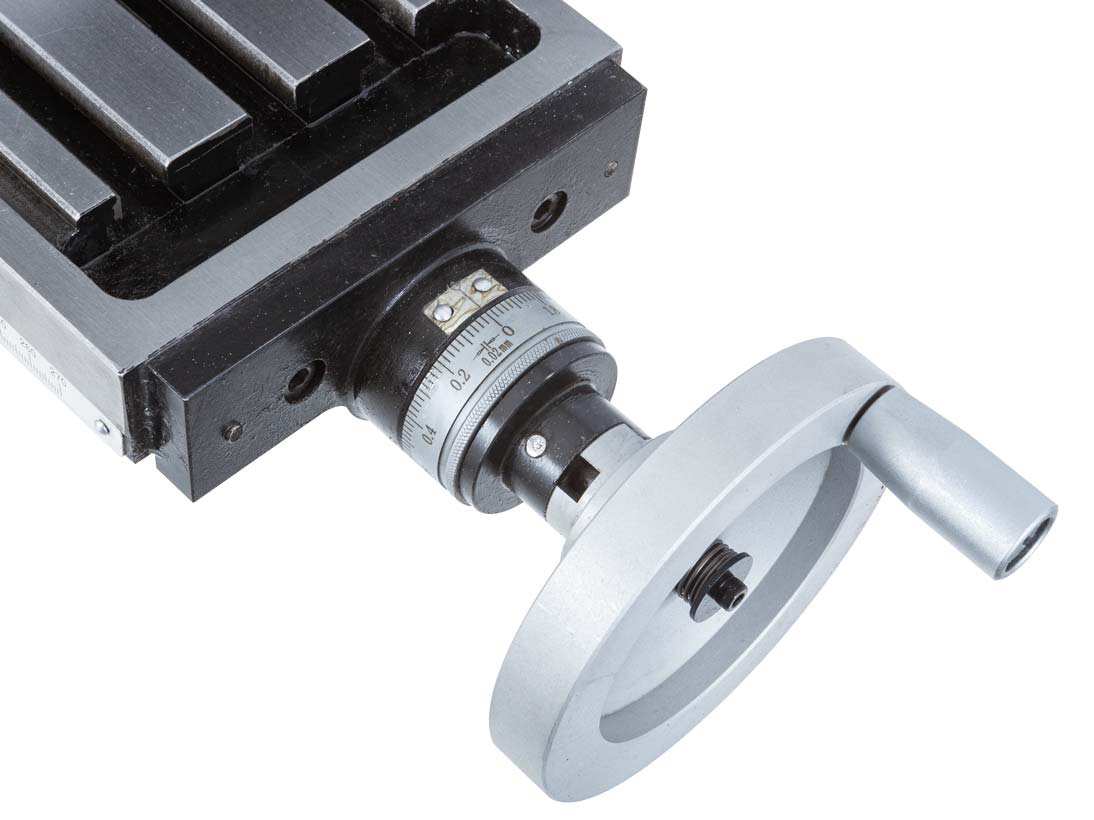

Контроль перемещений в продольной и поперечной плоскости осуществляется лимбами на штурвалах с ценой деления 0,02мм, в вертикальной плоскости – 0,01мм
JMD-2L имеет прочную и устойчивую конструкцию для настольного размещения. Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна, обеспечивая оборудованию устойчивость к вибрации.
Станок оснащен шпинделем с конусом МК-3, с зажимной тягой М12. Технические возможности станка позволяют легко осуществлять сверление отверстий диаметром до 20 мм, а также производить фрезерные работы с максимальным диаметром концевой фрезы до 16мм и торцевой фрезы до 50мм.

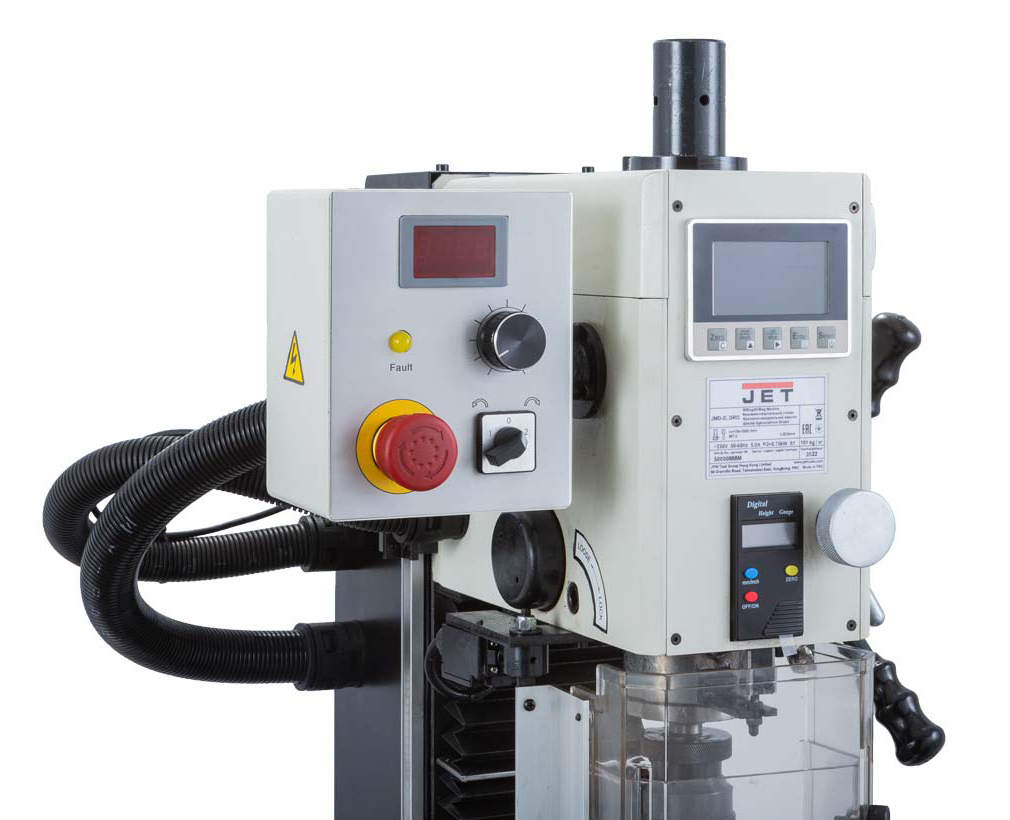

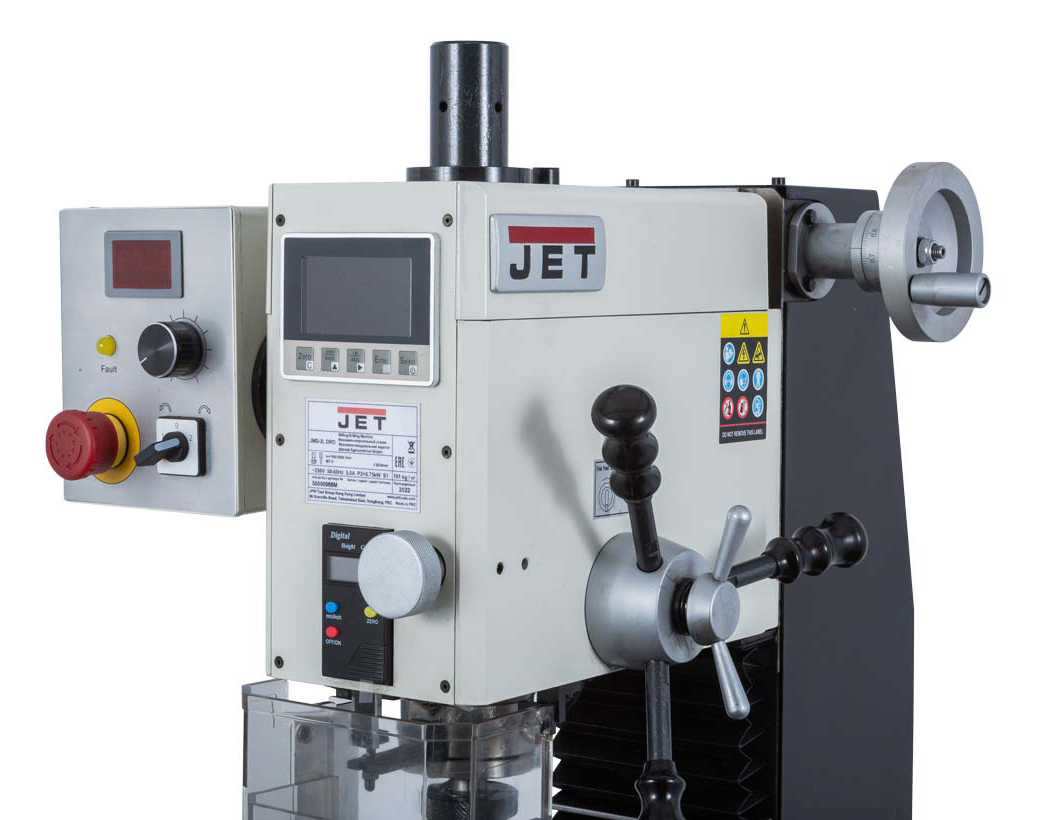

Моторная группа станка JMD-2L представлена коллекторным двигателем мощностью 750Вт. Управление работой двигателя осуществляется с панели управления, расположенного с левой стороны сверлильной головки. Двигатель имеет плавную регулировку частоты вращения. Диапазон частоты вращения составляет 100-2000 об/мин и регулируется потенциометром. Включение реверса осуществляется переключателем стороны вращения шпинделя.

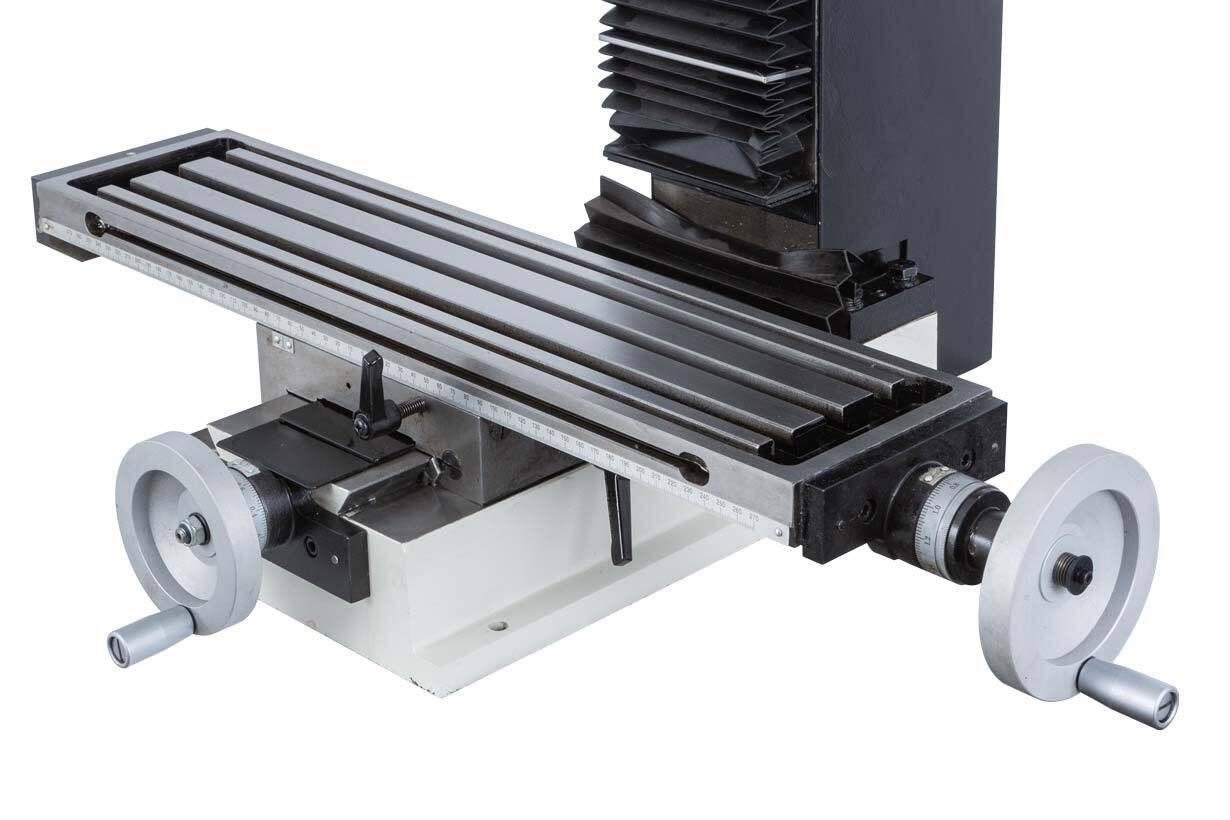

Крестовый рабочий стол размером 595 x140мм перемещается по направляющим скольжения типа ласточкин хвост. Закрепление тисков и других зажимных приспособлений осуществляется с помощью 3-х Т-образных пазов размером 12мм и расстоянием между ними 35мм.

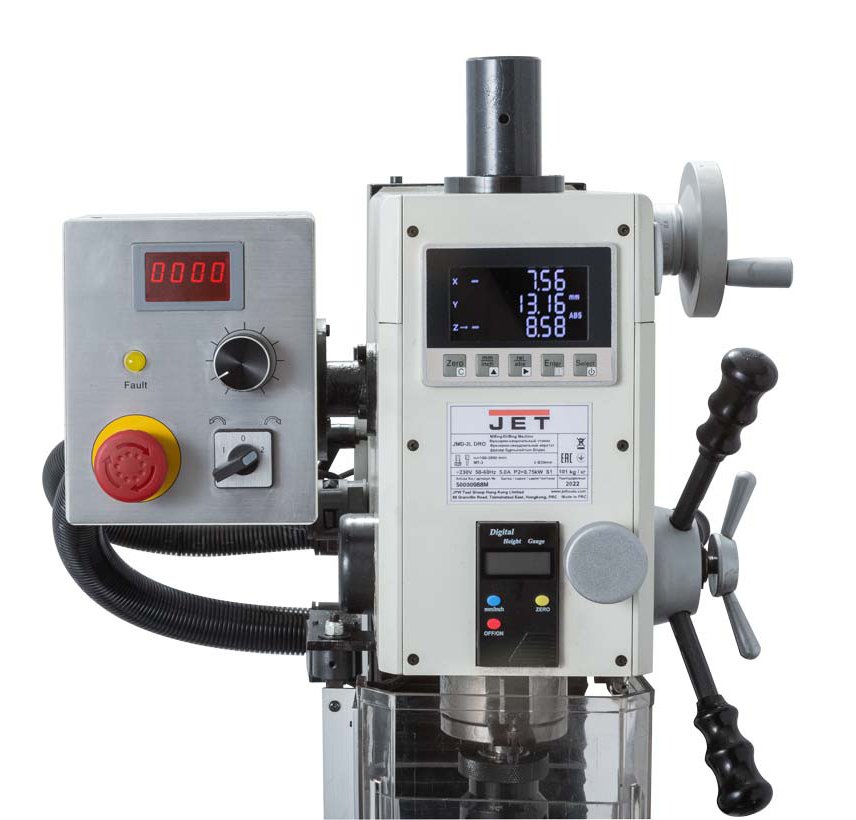

Интегрированный дисплей цифровой индикации линейных перемещений по осям X, Y, Z, позволяет достигать большей точности изготовления деталей и сокращение времени обработки.
Масса станка 97кг. Рабочая зона имеет ограждение прозрачным защитным экраном.
Особенности:
- Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна
- Коллекторный двигатель
- Функция реверса
- Плавная регулировка частоты вращения шпинделя

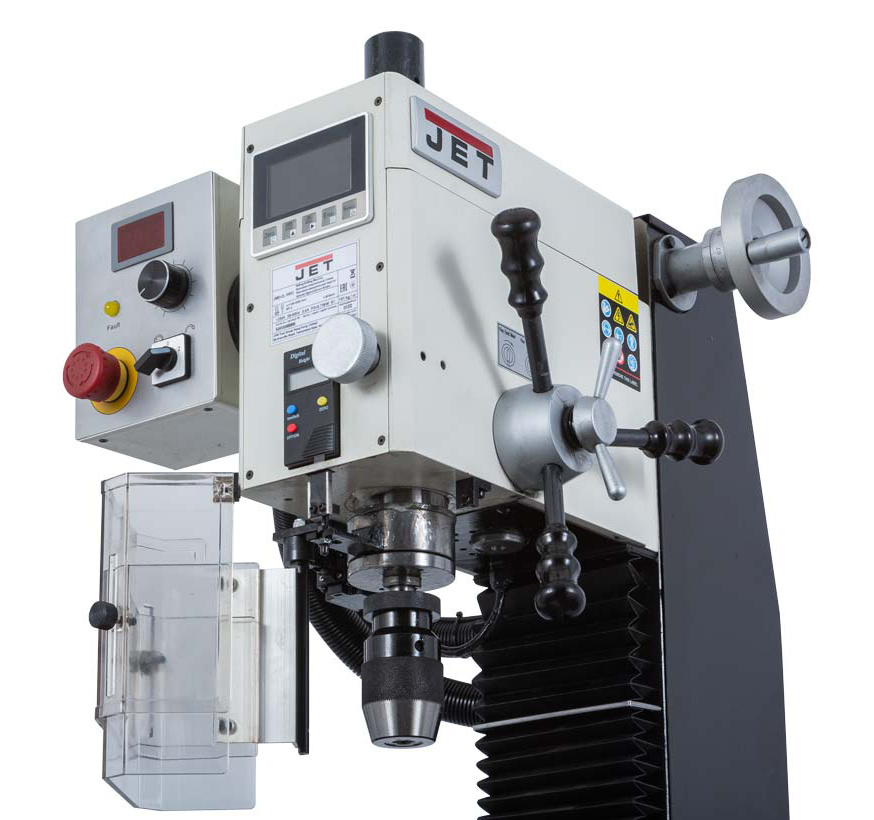

- Микроподача пиноли шпинделя
- Цифровая индикация микроподачи пиноли шпинделя
- Цифровая индикация линейных перемещений по осям X, Y, Z
- Крестовый стол с направляющими типа ласточкин хвост.

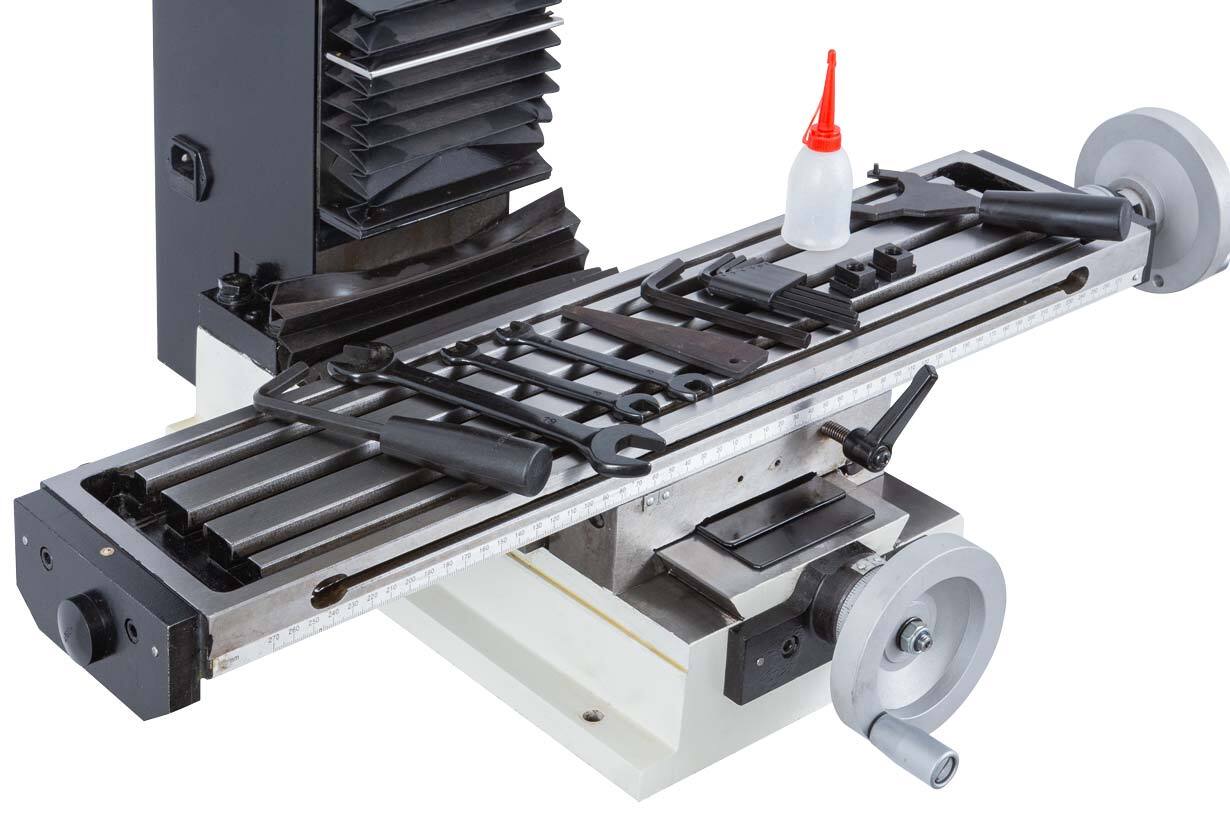

Комплектация:
- Самозажимной сверлильный патрон B16 с оправкой. Зажим от 1 до 13 мм
- Рожковые ключи 17×19、8×10、14×17
- Ключ для демонтажа патрона
- U-образный ключ
- Гайка для T-образного паза 12хM10 – 2шт
- Зажимная тяга M12-295мм
- Клин-выколотка
- Пластиковая масленка
- Инструкция по эксплуатации
