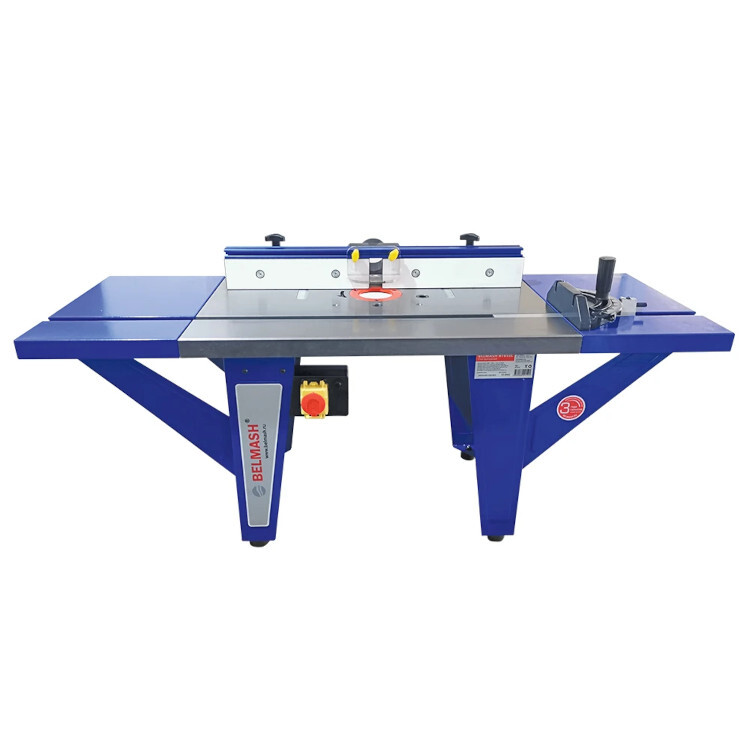

Фрезерный стол Belmash RT650L предназначен для работы с ручным фрезером или фрезерным двигателем.
Фрезерный стол совместим с оборудованием большинства производителей, благодаря трем монтажным пластинам, входящим в комплект поставки.
Токовый предохранитель защищает от перегрузок и замыканий сети.
Установленный магнитный пускатель не даст оборудованию самостоятельно включится после незапланированного отключения электроэнергии.
Рабочий стол из чугунного литья, благодаря этому снижается вибрация и как следствие увеличивается качество обработки.
Дополнительные боковые расширения стола из листовой стали увеличивают рабочую поверхность до 1150 мм в длину.
Высота стола составляет 446 мм, что позволяет установить фрезерный лифт Belmash D033A. Для монтажа лифта нужно снять с него предустановленную пластину.
Фрезерный стол комплектуется тремя установочными пластинами:

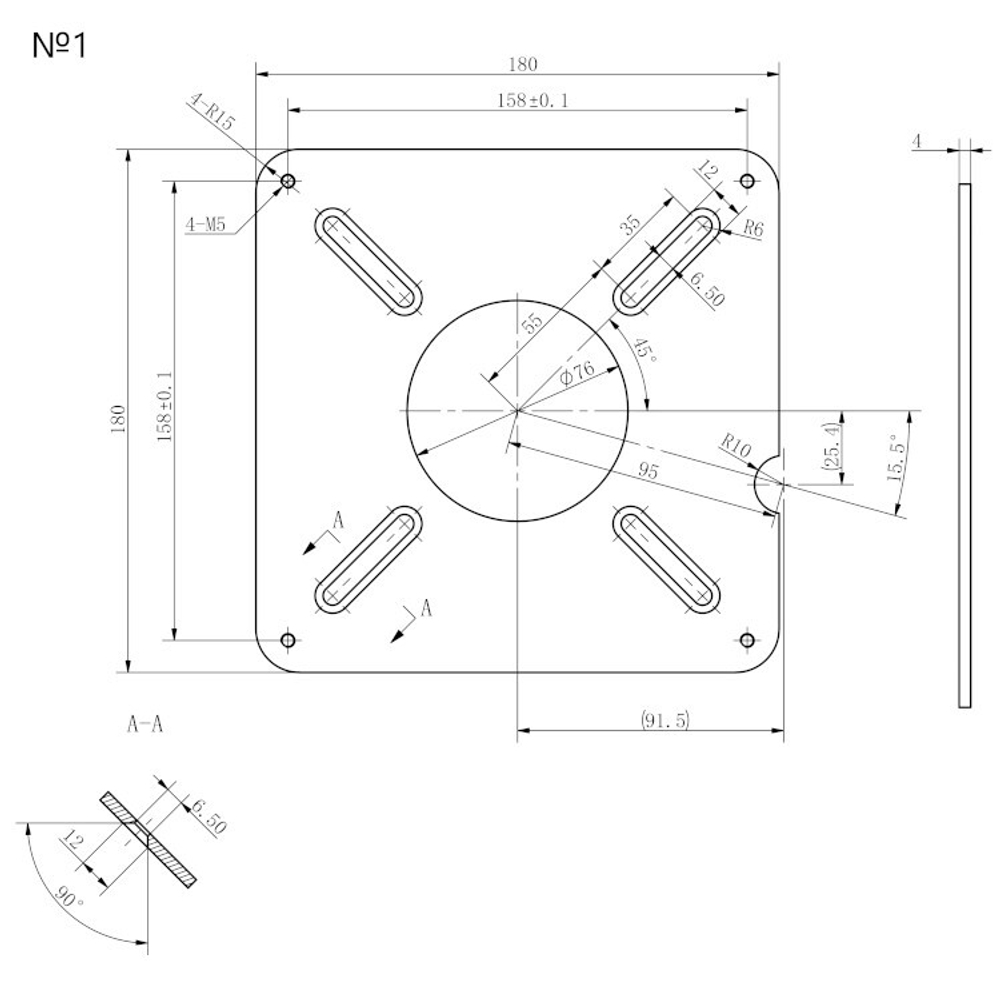

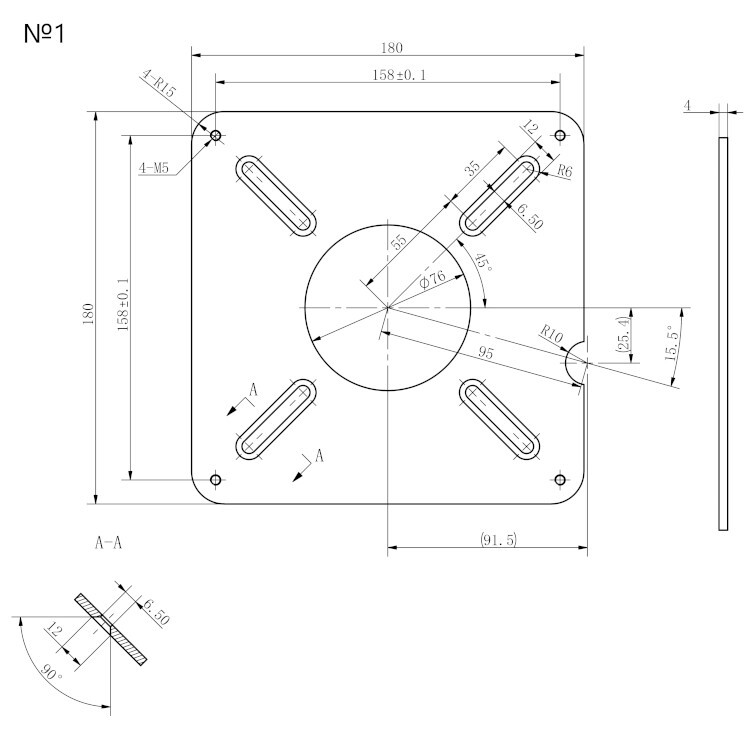

- Пластина №1 (универсальная) - для установки различных фрезеров с четырьмя винтами фиксации (имеет четыре диагонально расположенных овальных отверстия)

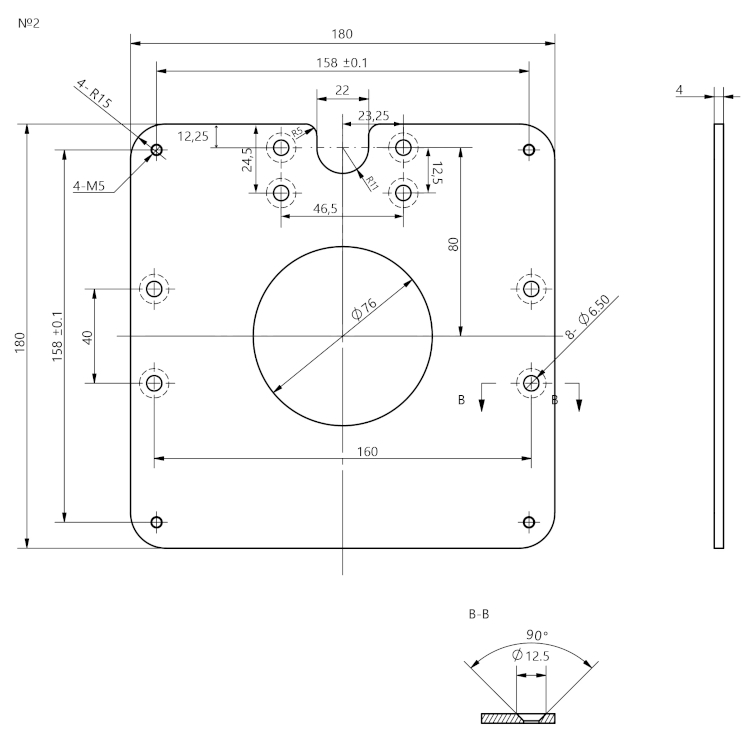

- Пластина №2 - для лифта фрезерного Belmash D033A

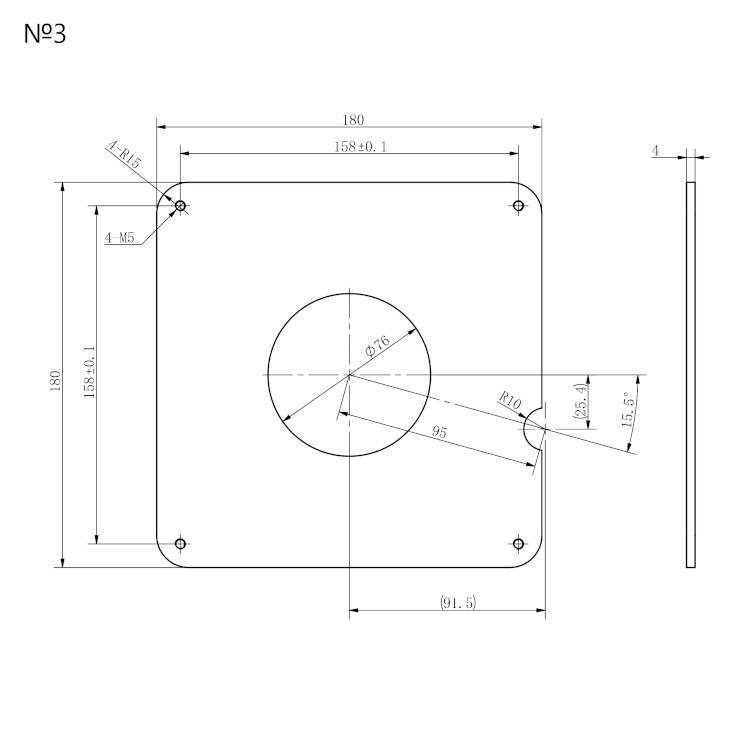

- Пластина №3 (без установочных отверстий) - для самостоятельного сверления отверстий по индивидуальным характеристикам вашего оборудования
В чугунном столе имеется два отверстия для регулировки высоты вылета фрезы:
- Первое общего плана под пластину №1
- Второе под пластину для лифта Belmash D033A
- Стол оснащен патрубком для отведения отходов резания, параллельным упором с защитным экраном и Т-образным пазом, по которому передвигается угловой подвижный упор
Комплектация:
- Стол основной чугунный
- Упор угловой
- Упор параллельный в сборе
- Расширение боковое 2 шт
- Пластина монтажная 3 шт
- Комплект крепежа
- Комплект ключей
Параметры:
- Материал рабочего стола Чугун
- Размер рабочего стола (Д×Ш) 650×400 мм
- Размеры дополнительного стола (Д×Ш) 250×400 мм
- Количество дополнительных столов 2 шт
- Тип паза Т-образный
- Количество пазов 1 шт
- Размер паза (Ш×В) 19×9.5 мм
- Диаметр патрубка пыле/стружкоудаления 63.5 мм
- Размер параллельного упора (Д×В) 620×63.5 мм
- Общая длина рабочих столов 1150 мм
- Размер пластины установочной 180×180 мм
- Внутренние диаметры вставок стола 6.35/12.7/35/65 мм
- Диаметр отверстия стола под вставки 80 мм
- Габаритный размер (Д×Ш×В) 1150×400×546 мм
- Размер упаковки (Д×Ш×В) 725×455×255 мм
- Масса нетто 33 кг
- Масса брутто 35 кг
