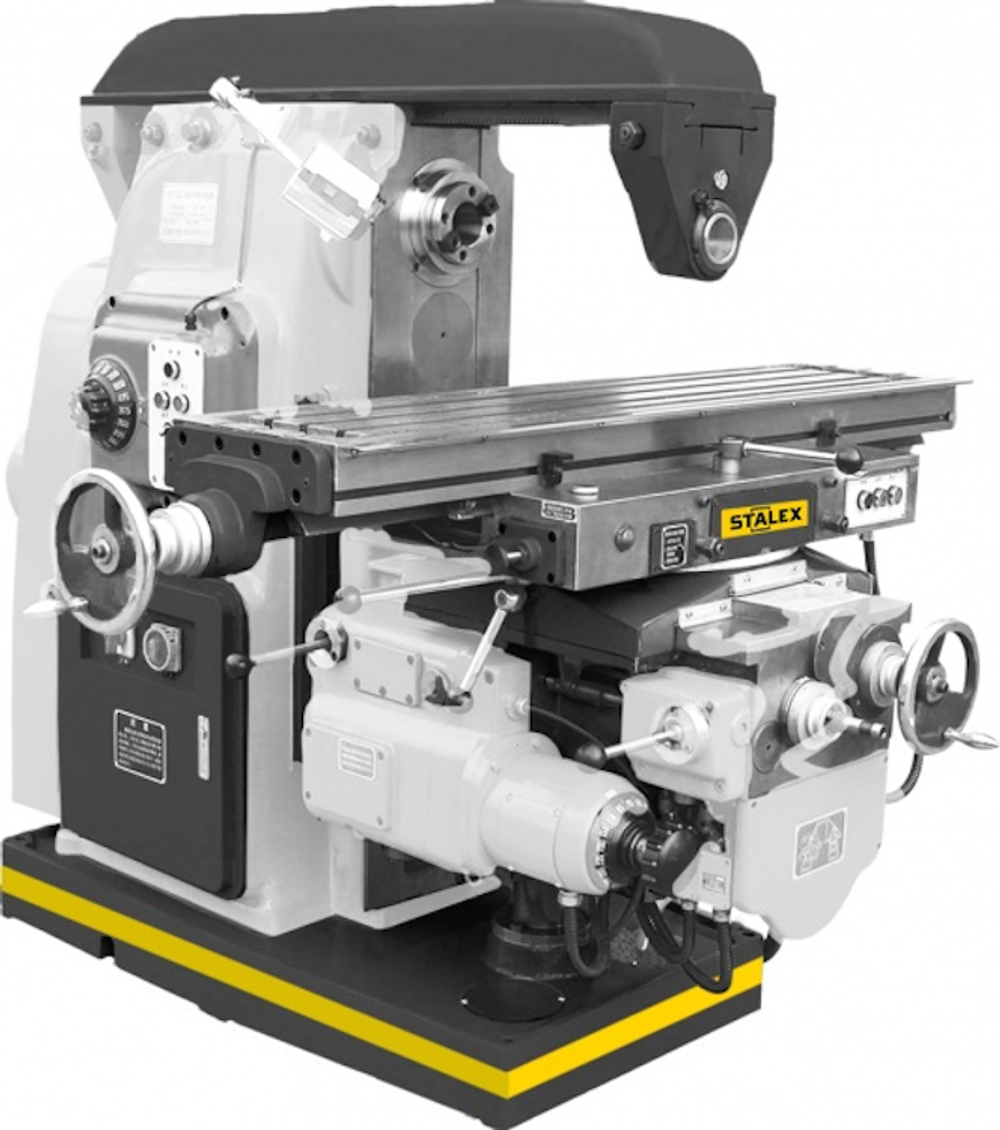

Горизонтально-фрезерный станок X6132 предназначен обработки плоскостей, уступов, фрезеровки канавок и пазов различных видов при помощи цилиндрических, угловых, концевых, фасонных, сферических фрез. Шпиндель полой конструкции имеет возможность крепления по конусу непосредственно фрезы или фрезерной оправки. Оправка с фрезами на станке поддерживается использованием специальных подвесок, которые имеют возможность перемещаться по хоботу станка. Хобот имеет возможность перемещаться по горизонтальным направляющим. Высокая мощность и усиленная конструкция позволяют обрабатывать изделия с высокой производительностью этому способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении. На станке предусмотрена функция механического зажима по осям, что придает дополнительную жесткость на ударные нагрузки, возникающие при обработке деталей. Основные узлы выполнены из высокопрочных сплавов.
Особенности:
- Автоматическая подача по оси Х, Y, Z
- Механизированный подъем стола по оси Z
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
- УЦИ по трем осям в новом выносном пульте
- Электрокомпоненты Schneider electric
- ШВП по осям X/Y
- Стандарт СЕ
Комплектация:
- Зажимная тягя
- Оправки для горизонтального фрезерования 2 шт
- Тиски фрезерные, ширина губок 160 мм
- Цанговый патрон ISO50 с набором цанг(4,5,6,8,10,12,14,16)
- Переходник ISO50/MT4
- Оправка фрезерная ISO50 Ø40мм
- Масленка
- Фундаментные болты М20х500 мм(4шт.)
- Лампа местного освещения
- Инструмент для обслуживания
- Выносной пульт с УЦИ по трем осям
Параметры:
- Размер стола 1325х320 мм
- Кол-во Т пазов 3 шт
- Размер Т пазов 18 мм
- Расстояние между Т пазами 70 мм
- Максимальная нагрузка на стол 500 кг
- Поворот стола ±45° град
- Продольное перемещение (ручное/авт.) 700/680 мм
- Поперечное перемещение (ручное/авт.) 255/240 мм
- Вертикальное перемещение (ручное/авт.) 320/300 мм
- Конус шпинделя ISO50 7:24
- Частота вращения шпинделя 30-1500 об/мин
- Диапазон скоростей шпинделя 18
- Расстояние от оси гор. шпинделя до поверхности стола 30-350 мм
- Расстояние от оси гор. шпинделя до нижней части arm bottom 155 мм
- Arm travel 500 мм
- Диапазон скоростей подачи продольной/поперечной 23.5-1180/18 мм/мин
- Диапазон скоростей подачи вертикальной 8-394/18 мм/мин
- Ускоренная подача продольная/поперечная 2300 мм/мин
- Ускоренная подача вертикальная 770 мм/мин
- Мощность двигателя горизонтального шпинделя 7,5 кВт
- Мощность двигателя подачи 1,5 кВт
- Мощность двигателя СОЖ, 0,125 кВт
- Габаритные размеры (ДхШхВ) 2160x1780x1990 мм
- Масса нетто 2650 кг
