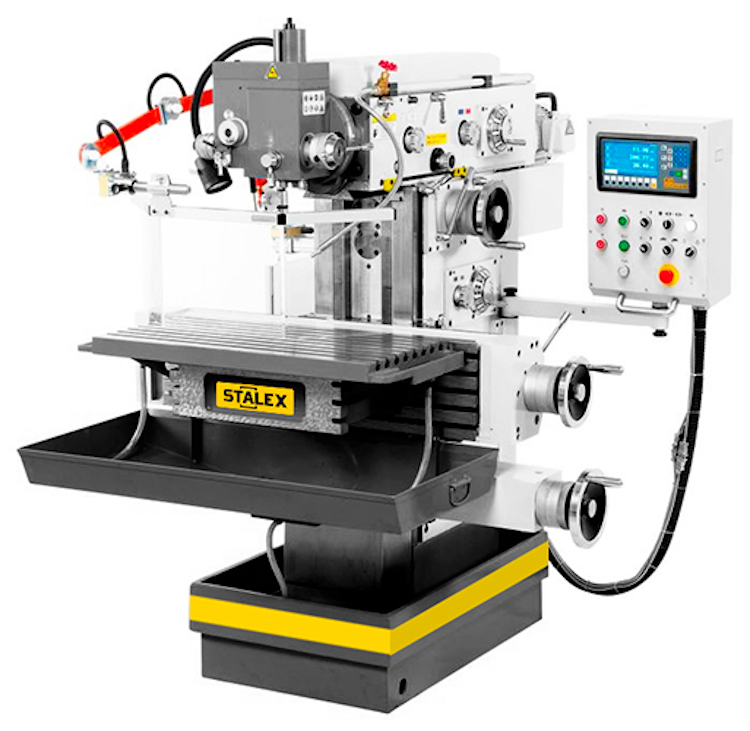

Инструментальный фрезерный станок Stalex WFM 800

Универсально-фрезерный станок WFM 800 предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами

Особенности:

• Высокая жесткость конструкции станка

• Удобное расположение органов управления станка с одной стороны

• Вертикальный и горизонтальный шпиндели

• Наклон вертикальной головки влево/вправо

• Автоматическая подача по оси Z

• Ускоренное перемещение стола по 3м координатам

• УЦИ по осям X, Y, Z (Sino)

• Встроенное устройство подвода СОЖ и поддон для сбора стружки

• Лампа местного освещения

• Управляемое перемещение фрезерного стола по 3-м координатам

• Централизованная система смазки фрезерного стола

• Электрокомпоненты Schneider electric

• Изготовлен по стандарту СЕ

Комплектация:

• Пульт управления нового образца с УЦИ

• Зажимная тяга М16

• Переходник ISO40/MT3

• Переходник ISO40/MT2

• Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)

• Опора для горизонтального фрезерования

• Оправки для горизонтального фрезерования ISO 40/ Ø 22 мм и ISO 40/ Ø 27 мм

• Система подвода СОЖ

• Сертификат точности

• Поддон для сбора стружки

• Инструкция по эксплуатации

• Лампа LED местного освещения

Параметры:

• Напряжение 400 Вольт
• Мощность мотора подач X/Y/Z 1.5 кВт

• Мощность главного двигателя 3.0 кВт

• Мощность насоса помпы 0.4 кВт
• Конус шпинделя вертикального ISO 40 DIN2080

• Частота вращения шпинделя(Гор/верт) плавно,18 40-2000 об/мин

• Автоподача пиноли шпинделя 0.03/0.06/0.12 мм/об

• Ход пиноли шпинделя 60 мм

• Диапазон наклона головки, влево/вправо ±90°

• Расстояние от оси горизонтального шпинделя до стола 35-435 мм

• Расстояние от оси вертикального шпинделя до стола 5-405 мм

• Расстояние от оси вертикального шпинделя до стойки(Max) 520 мм

• Конус шпинделя горизонтального ISO 40 DIN2080

• Размер горизонтального рабочего стола 800 x 400 мм

• Размер вертикального рабочего стола 950 x 250 мм

• Перемещение стола по оси Х 500 мм

• Перемещение стола по оси Z 350 мм

• Перемещение стола по оси Y 400 мм

• Скорость подачи стола по оси Х*Y*Z 10-500 мм/мин

• Ускоренное перемещение стола 1200 мм/мин

• Т-образные пазы горизонтального стола (ширина/расстояние) 8 шт 14/45 мм

• Т-образные пазы вертикального стола (ширина/расстояние) 5 шт 14/45 мм

• Максимальная нагрузка на стол 300 кг
• Габаритные размеры (ДхШхВ) 1460 х 2080 х 1720 мм

• Масса 2200 кг
