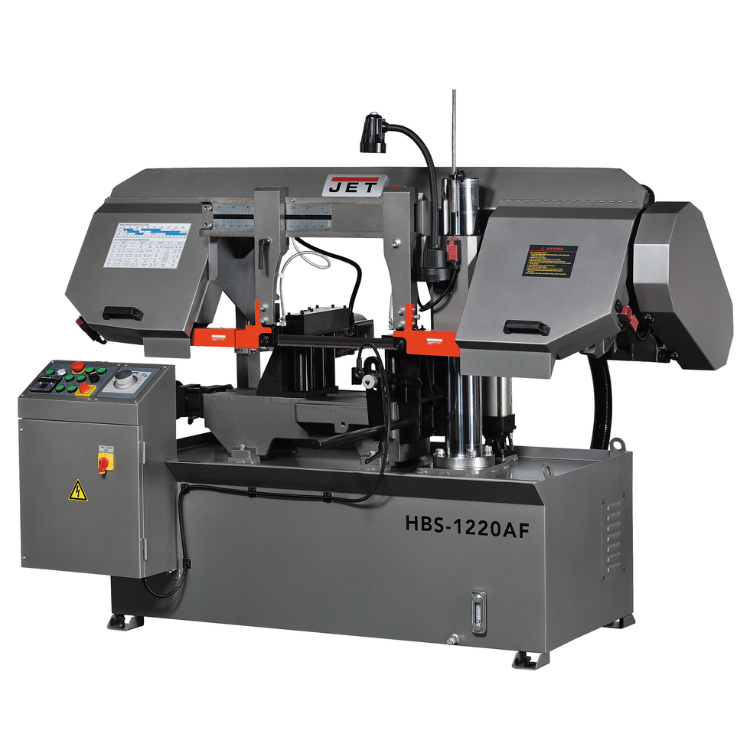

JET HBS-1220AF представляет собой ленточнопильный станок-автомат, предназначенный для серийного производства в промышленном масштабе. Конструкция станка позволяет выполнять большие объемы работы полного технологического цикла с минимальным участием оператора в работе оборудования. Станок используется для серийного реза заготовок под прямым углом. Максимально допустимый диаметр круглых заготовок составляет 300 мм, максимально допустимое сечение прямоугольных заготовок - 300 х 355 мм. Работа всех основных узлов и агрегатов станка обеспечивается наличием системы гидравлики. Консоль автоматически перемещается в вертикальном положении по двум колонам. Наличие гидроцилиндра позволяет регулировать с пульта скорость подачи консоли и прижимное усилие на обрабатываемую заготовку. Система управления позволяет добиться качества обработки при серийном производстве.Станок HBS-1220AF оборудован гидравлическими тисками, обеспечивающими надежную фиксацию заготовки
Подвижность губки регулируется работой гидроцилиндра. Для повышения производительности работ станок оснащен системой автоматической подачи заготовок в зону резания. Наличие датчика позволяет контролировать длину отрезаемой заготовки. Ленточнопильный станок оснащен мощным электродвигателем – 2.2 кВт. Имеющийся в конструкции моторной группы редуктор позволяет работать двигателю в длительном режиме. Ременная передача обеспечивает вращение шкивов. Конструкция моторной группы позволяет менять скорость движения полотна в диапазоне 22, 40, 58 и 84 м/мин. Консоль плавно подается в зону резания, имеет направляющие с комбинированными подшипниковыми узлами. Конструкция направляющих позволяет установить необходимый проход ленточного полотна, обеспечить позиционирование полотна в положении 90° к обрабатываемой заготовке. Качество реза и безопасность работы обеспечивается системой подачи СОЖ, осуществляемой непосредственно в зону резания. Вес оборудования составляет 700 кг
Особенности:
- Высокопроизводительный станок для отрезки заготовок в автоматическом режиме
- Колонная схема обеспечивает более производительное резание и усилие подачи
- Мощный двигатель предназначен для работы в режиме длительной нагрузки
- Мощный редуктор для длительного срока службы
- Комбинированные подшипниковые узлы направляющих полотна
- Легкая регулировка высоты подъема рамы
- Мощное усилие гидравлической губки обеспечивает надежную фиксацию заготовки
- Легкое управление, циклические операции
- Встроенная система подвода СОЖ
- Подвижная губка тисков управляется гидроцилиндром
- Оснащен механизмом автоматической подачи заготовки
- Длина отрезаемой заготовки регулируется перемещением индукционного датчика с винтом микроподачи
Комплектация:
- Биметаллическое ленточное полотно М42 34 х 1.1 х 3950 мм 4/6TPI
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Гидравлическая система подъема-опускания пильной рамы
- Встроенная система подвода СОЖ
- Гидравлические быстрозажимные тиски
- Механизм автоматической подачи
Параметры:
- Напряжение 400 Вольт
- Мощность двигателя 2.2 кВт
- Макс. Ø обработки при 90° Ø 300 мм
- Зона обработки при 90° Ø 300 мм, □ 300 х 300 мм □ 300 х 355 мм
- Размеры ленточного полотна 34 х 1.1 х 3950 мм
- Скорость движения полотна 22, 40, 58 и 84 м/мин
- Размер роликов автоподачи 355 х 175 мм
- Скорость автоподачи заготовки 1330 мм/мин
- Высота рабочего стола 680 мм
- Объем бака СОЖ 25 л
- Страна производства Тайвань
- Ширина ленточного полотна 34 мм
- Габаритные размеры (ДхШхВ) 2100 х 1100 х 1400 мм
- Габаритные размеры в упаковке (ДхШхВ) 2100 х 1220 х 1530 мм
- Масса 700 кг
- Масса в упаковке 800 кг
