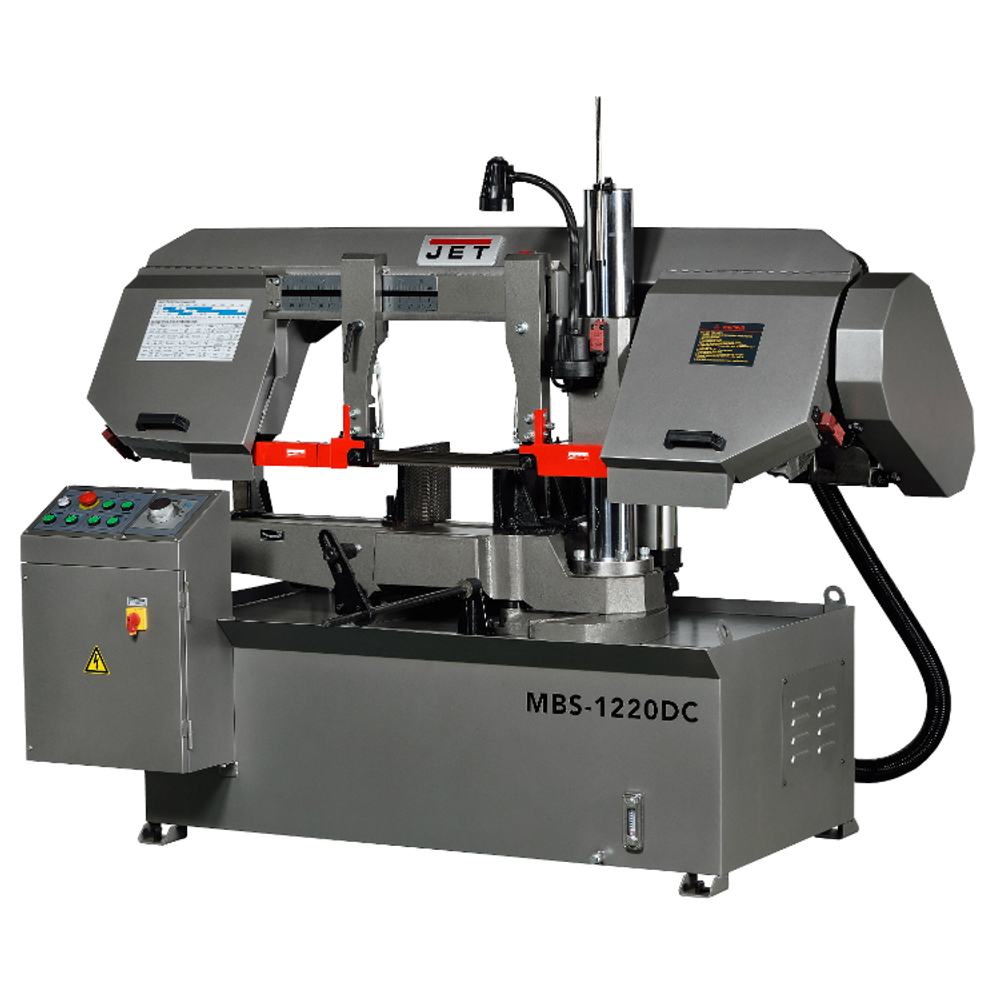

JET MBS-1220DC представляет собой модельный ряд ленточнопильных станков колонного типа, в которых вертикальное движение консоли осуществляется вдоль колон. Наличие двух стоек позволяет вести длительную обработку на повышенных режимах подачи консоли. Станок имеет поворотную пильную раму, позволяющую осуществлять обработку заготовок диаметром 300 мм под прямым углом и 255 мм при левом повороте рамы под углом 45°. Оборудование используется для промышленных серийных работ, способно выполнять обработку металлических круглых заготовок большого диаметра, заготовок прямоугольного сечения. Станок имеет гидравлическую систему, обеспечивающей движение консоли по вертикали, позволяющей использовать в конструкции гидравлические тиски мощного прижимного действия. Технологические возможности станка позволяют выполнять полный цикл обработки заготовок в полуавтоматическом режиме
Модель MBS-1220DC оснащена мощным электродвигателем – 2.2 кВт, обеспечивающий с помощью редуктора плавное движение ленточного полотна. Наличие ременной передачи позволяет осуществлять работу станка в 4-х скоростном режиме. Диапазон скоростей составляет 22,40,58 и 84 м/мин, устанавливаемые в зависимости от жесткости материала заготовки. Управление работой станка осуществляется с пульта управления. Оборудование оснащено системой подачи СОЖ непосредственно в зону резания. Ленточнопильный станок колонного типа тиски, губки которого осуществляют дожим заготовок с помощью гидроцилиндра
Тяжелая консоль перемещается в вертикальном положении, имеет направляющие, обеспечивающие проход полотна, предотвращающие уход полотна в процессе работы. Направляющие имеют подшипниковую группу, благодаря которой осуществляется фиксация ленточного полотна в необходимом положении по отношению к обрабатываемой заготовке. Станок установлен на прочном и устойчивом основании. Вес всего оборудования составляет 645 кг
Особенности:
- Полуавтоматический, высокопроизводительный станок для отрезки труб, профилей и заготовок сплошного сечения из черных и цветных металлов
- Поворотная пильная рама станка позволяет отрезать заготовки под углом до 45°
- Двухстоечная схема обеспечивает более производительное резание и усилие подачи
- Мощный двигатель предназначен для работы в режиме длительной нагрузки
- Мощный редуктор для длительного срока службы
- Комбинированные подшипниковые узлы направляющих полотна
- Легкая регулировка высоты подъема рамы
- Мощное усилие гидравлической губки обеспечивает надежную фиксацию заготовки
- Легкое управление, циклические операции
- Встроенная система подвода СОЖ
- Подвижная губка тисков управляется гидроцилиндром
Комплектация:
- Биметаллическое ленточное полотно М42 34 х 1.1 х 3950 мм 4/6TPI
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Гидравлическая система подъема-опускания пильной рамы
- Встроенная система подвода СОЖ
- Гидравлические быстрозажимные тиски
Параметры:
- Напряжение 400 Вольт
- Мощность двигателя 2.2 кВт
- Резка под углом (Диапазон поворота пильной рамы) -45°/0°
- Макс. Ø обработки при 90° Ø 300 мм
- Зона обработки при 90° Ø 300 мм, □ 300 х 300 мм □ 300 х 432 мм
- Зона обработки при + 45° вправо Ø 300 мм, □ 255 х 255 мм □ 203 х 300 мм
- Размеры ленточного полотна 34 х 1.1 х 3950 мм
- Скорость движения полотна 22, 40, 58 и 84 м/мин
- Высота рабочего стола 680 мм
- Объем бака СОЖ 25 л
- Страна производства Тайвань
- Ширина ленточного полотна 34 мм
- Габаритные размеры (ДхШхВ) 2100 х 1100 х 1400 мм
- Габаритные размеры в упаковке (ДхШхВ) 2260 х 1260 х 1650 мм
- Масса 740 кг
- Масса в упаковке 800 кг
