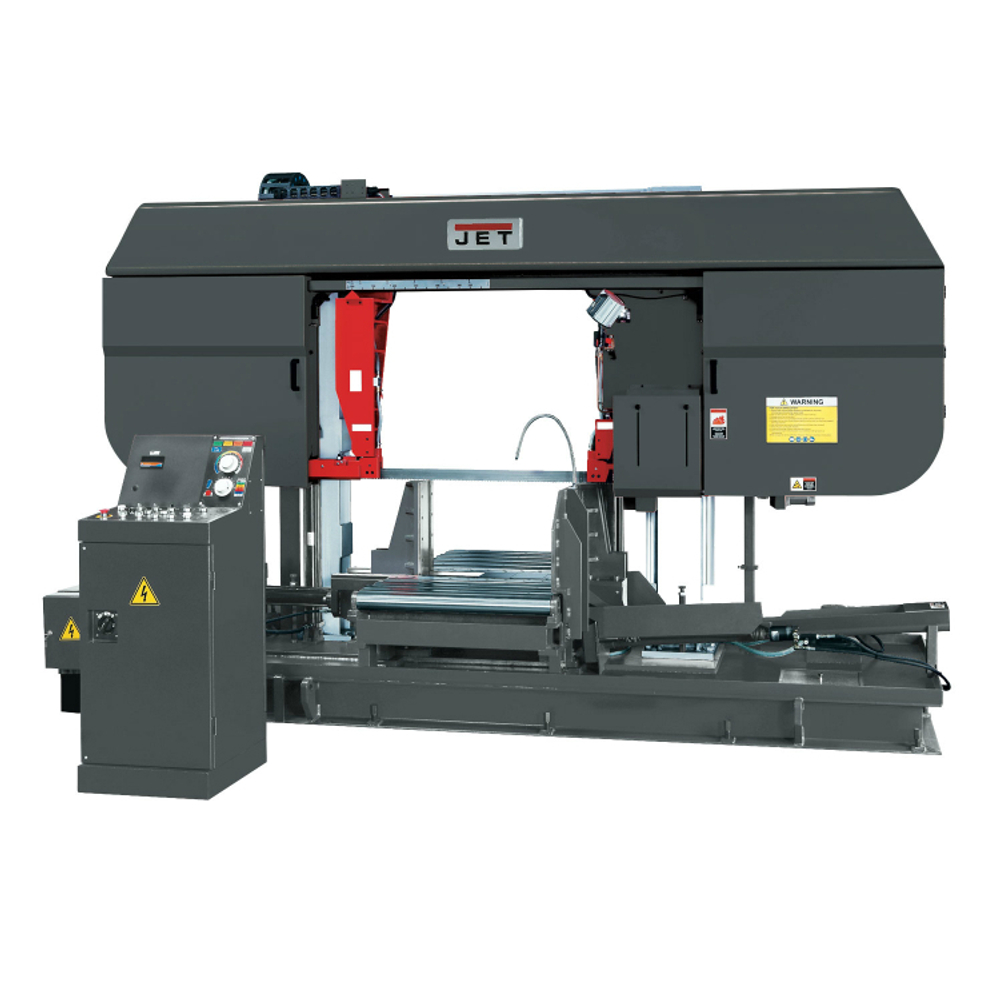

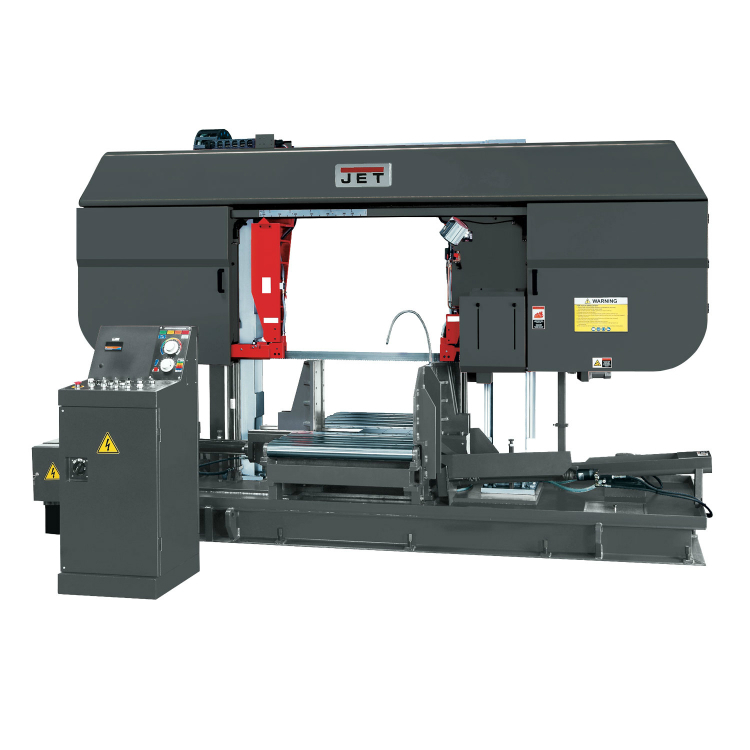

JET MBS-3232DAS является ленточнопильным станком промышленного типа, применяемая для пиления круглых заготовок большого диаметра, прямоугольных заготовок с большой площадью сечения. Перемещение консоли по вертикали осуществляется по двум колонам – направляющим. Процесс обработки заготовок выполняется в полуавтоматическом режиме. Управление всеми технологическими процессами осуществляется с пульта управления станком. Работу всех систем и узлов станка обеспечивает система гидравлики, включая подачу пильной рамы в рабочую зону, поднятие консоли по окончанию резания. Система оборудована контролем давления консоли на обрабатываемую заготовку, рассчитываемую в зависимости от типа заготовки и жесткости материала. Конструкция предназначена для обработки заготовок под прямым углом. Максимально допустимый диаметр заготовок, обрабатываемых на станке, составляет 800 мм
Модель MBS-3232DAS оснащена гидравлическими тисками, движение и зажимное действие которых регулируется с пульта управления. Для облегчения работы оператора, станок снабжен подвижными роликами, обеспечивающими свободную подачу заготовки на рабочий стол. Ленточнопильный станок имеет мощный электродвигатель – 7.5 кВт, приводящий в движение чугунные шкивы. Ременная передача и наличие редуктора обеспечивают плавное движение ленточного полотна. Технологически допускается выполнение реза на скоростях в диапазоне 20-85 м/мин. На панели управления станком имеется индикатор скорости вращения. Модель оборудована осветительной лампой, подающей свет в рабочую зону. Консоль станка имеет две линейные направляющие, создающие необходимую поддержку ленточного полотна под углом 90° к обрабатываемой заготовке. Модель оборудована гидравлическим приводом для натяжения полотна. Наличие в конструкции направляющих подшипников и сухариков предотвращает увод полотна, повышают точность реза. Погрешность при выполнении обработки заготовок диаметром 460 мм, составляет всего +/- 0.35 мм. Станок MBS-3232DAS имеет систему подачи СОЖ, повышающую качество обработки, безопасность эксплуатации станка. Очистка ленточного полотна осуществляется специальной корд щеткой, которую приводит в движение отдельный двигатель. Вес всего оборудования в полной комплектации составляет 5500 кг.
Особенности:
- Точность реза +/- 0.35 мм при резке 460 мм
- Система подачи СОЖ в зону резания
- Система контроля давления в зависимости от материала и профиля
- Индикатор скорости вращения
- Плавная регулировка скорости опускания рамы
- Гидравлические тиски
- Четыре подающих ролика
- Система поддержки полотна под углом 90° к заготовке
- Шнек для удаления стружки
- Гидравлическая система натяжки полотна
- Линейные направляющие на движение пильной рамы
- Отдельный двигатель на кордщётку
- Чугунные шкивы
Комплектация:
- Биметаллическое ленточное полотно М42 54 х 1.6 х 8300 мм
- Гидростанция
- Система подачи СОЖ
- Лампа местного освещения
Параметры:
- Напряжение 400 Вольт
- Мощность двигателя 7.5 кВт
- Макс. Ø обработки при 90° Ø 800 мм
- Зона обработки при 90° Ø 800 мм, □ 800 мм
- Размеры ленточного полотна 54 х 1.6 х 8300 мм
- Скорость движения полотна 20-85 м/мин
- Высота стола 620 мм
- Объем бака СОЖ 160 л
- Мощность мотора гидростанции 2.2 кВт
- Объем бака гидростанции 90 л
- Страна производства Тайвань
- Ширина ленточного полотна 54 мм
- Габаритные размеры (ДхШхВ) 4300 х 1400 х 2400 мм
- Габаритные размеры в упаковке (ДхШхВ) 4300 х 1400 х 2400 мм
- Масса 5500 кг
- Масса в упаковке 5700 кг
