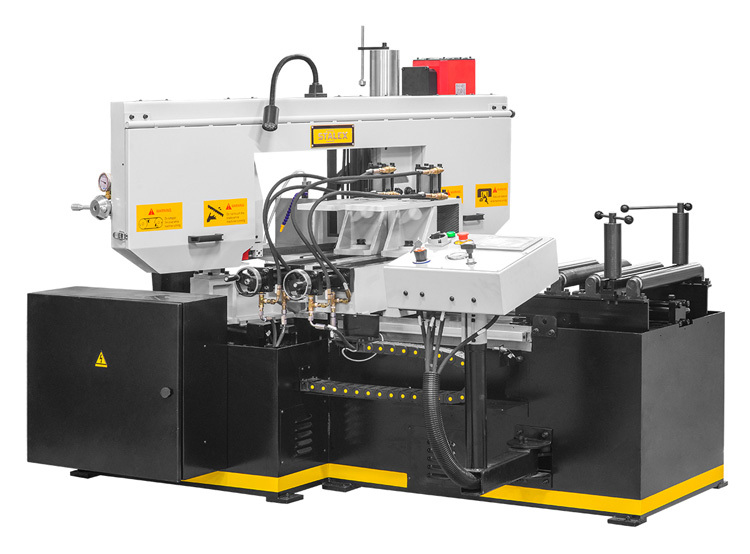

Модель Stalex BS-415G является автоматическим ленточнопильным станком, колонного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 415 мм и прямоугольной заготовки 500x415 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°. Ленточнопильный станок имеет 2 вертикальные стойки (колонны): 1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама. 2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу. Пильная рама, представляет собой стальную сварную конструкцию На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск». Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Особенности:
- Угол пиления заготовок 90°; 15°; 30°; 45°
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей
- Рама станка поворачивается за счёт жёсткого поворотного механизма
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы)
- Сенсорный дисплей управления
- Станок управляется трёхфазным двигателем
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин
- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена)
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя - Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 500 мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Гидравлическая система регулирования усилия резания
- Автоматический подъём рамы при завершении резки
- Прижимы для пакетной резки – на стационарные и подающие тиски
Параметры:
- Мощность главного двигателя 3.0 кВт (3-х фазный), servo-двигатель
- Мощность гидравлической станции 0,75 кВт
- Мощность системы СОЖ 45 Вт (0,045 кВт)
- Вращение пилы 90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка
- Привод зубчатый
- Скорость резания 0-55 м/мин
- Рабочая зона
- Круг 90° 415 мм 45° 335 мм
- Прямоугольник 90° 500х415 мм 45° 265х415 мм
- Макс. размер пиления заготовок методом пакетной резки 90° 500х220 мм 45° 265х220 мм
- Скорость подачи заготовки 0-40 мм/c
- Макс. единичный ход подающих гидравлических тисков 500 мм
- Точность подачи заготовки 0.1/100 мм
- Точность реза по длине отрезаемой заготовки заявленная погрешность ±0,2 мм. на длину 1000 мм
- Точность реза на отклонение по перпендикулярности заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения
- Габариты ленточного полотна 34х1,1х4555 мм
- Рабочая высота стола (от пола до основания тисков) 820 мм
- Объём гидравлического бака 55 л
- Объём бака СОЖ 16 л
- Размер упаковки станка 2250х2350х1750 мм
- Размер упаковки стола подачи упакован вместе со станком
- Общие габариты станка установленного в рабочее положение 2300х2230х1730 мм
- Макс. рабочее пространство станка 2500х2600х2150 мм все сопутствующие детали (рама/пульт) открыты по максимуму
- Масса станка (нетто/брутто) 2780/3000 кг
- Страна производитель Китай
- Гарантия 12 месяцев
