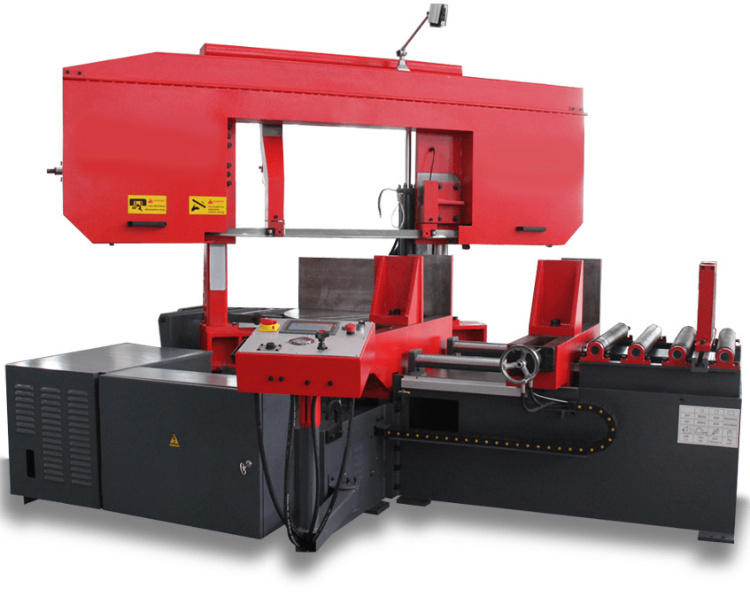

Модель Stalex BS-600GA является автоматическим ленточнопильным станком, колонного одностоечного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 600 мм и прямоугольной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°. Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны): 1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама. 2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу. Пильная рама, представляет собой стальную сварную конструкцию На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск». Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Особенности:
- Угол пиления заготовок 90°; 15°; 30°; 45°
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей
- Рама станка поворачивается за счёт жёсткого поворотного механизма
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы)
- Станок управляется трёхфазным двигателем
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин (без цифровой индикации)
- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена)
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Механическое натяжение полотна + индикатор натяжения полотна
- Дисковая щётка для очистки полотна от стружки, приводимая в движение от вращения шкива
- Конвейер для сбора стружки, приводимая в движение автоматически
- Сенсорный дисплей управления
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки
Комплектация:
- Приводной конвейер для сбора стружки
- Лампа освещения
- Индикатор натяжения
- Гидравлические прижимы для пакетной резки
- Щетка дисковая для удаления стружки с полотна (механическая, приводная от вращения шкива)
- *Система автоматической регулировки процесса резки (в зависимости от сопротивления материала или износа пилы) под заказ
- *Лазерная указатель линии реза под заказ
Параметры:
- Мощность главного двигателя 5.5 кВт (3-х фазный), servo-двигатель
- Мощность гидравлической станции 1,5 кВт
- Мощность системы СОЖ 0,75 кВт
- Вращение пилы 90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка
- Привод зубчатый
- Скорость резания 0-100 м/мин (без цифровой индикации)
- Рабочая зона 90° 45°
- Круг 90°-600 мм 45°-400 мм
- Прямоугольник 90°-850х600 мм 45°- 600х400 мм
- Макс. размер пиления заготовок методом пакетной резки 90°- 850х400 мм 45°-400х400 мм
- Макс. единичный ход подающих гидравлических тисков 480 мм
- Мин. размер подачи заготовки с помощью ЧПУ 5 мм
- Скорость подачи заготовки 0-30 мм/c (скорость зависит от массы заготовки)
- Точность подачи заготовки 0.1/100 мм
- Точность реза на отклонение по перпендикулярности заявленная погрешность 0,2 мм. на глубину реза - 100 мм сплошного сечения
- Габариты ленточного полотна 54х1,6х6685 мм
- Рабочая высота стола 820 мм
- Объём гидравлического бака 65 л
- Объём бака СОЖ 70 л
- Размер упаковки станка 3550х2120х2660 мм
- Размер упаковки стола подачи 1790х1720х1490 мм
- Масса станка 4900 кг
- Страна производитель Китай
- Гарантия 12 месяцев
