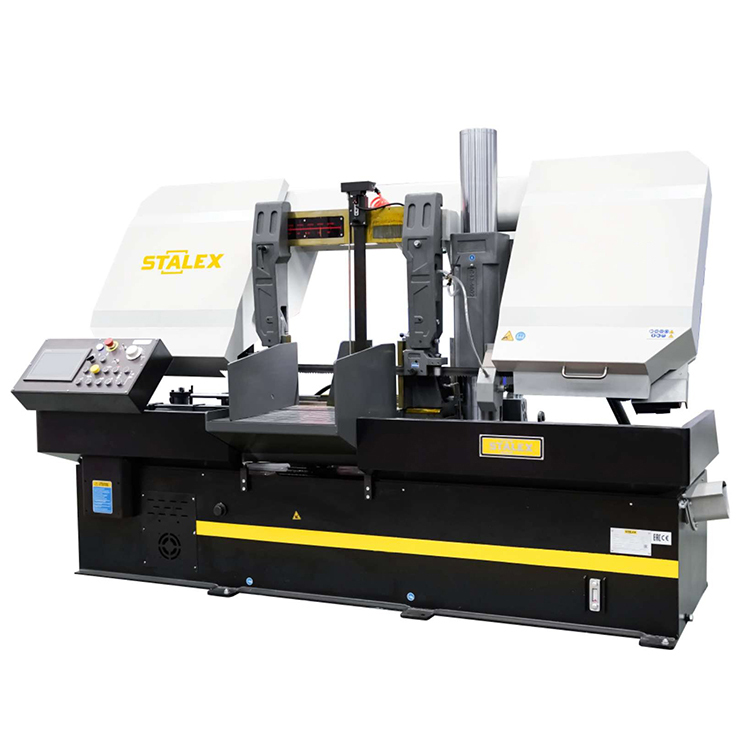

Модель Stalex H-320А является автоматическим ленточнопильным станком, колонного типа. Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°. Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза. Пильная рама, представляет собой стальную сварную конструкцию. На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск». Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова
Особенности:
- Произведён по стандартам СЕ
- Электрические компоненты - Siemens, Schneider, Meanwell и др.
- Мощный двигатель для эффективной резки - 4 кВт
- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания
- Гидравлическое натяжение ленточнопильного полотна
- Прижим пакетной резки (гидравлический)
- Моторизированная дисковая щётка для удаления стружки
- Автоматический конвейер для сбора стружки
- Функция подачи заготовок контролируется гидравлической системой
- Функция подачи контролируется гидравлической системой
- Размер подачи измеряется магнитной шкалой и контролируется PLC.
- Панель станка PLC (панель HMI + кнопочное управление) Управление и программирование режимов резания
- Подающий стол /тиски подачи
- Автоматический конвейер для сбора стружки
- Упаковка - стрейч-пленка + паллет. Размер упаковки совпадает с размером станка
Параметры:
- Мощность главного двигателя 4 кВт (380В, 50 Гц, 3-х фазный)
- Мощность гидравлической станции 0,75 кВт
- Мощность системы СОЖ 0,09 кВт
- Вращение пилы 90°
- Тиски гидравлические
- Скорость резания 10-80 м/мин (инвентор)
- Рез круга 0-320 мм
- Рез прямоугольника 320 х 320 мм
- Пакетная резка 260 х 130 мм
- Длина конечной детали 140 мм
- Объем гидравлического бака 60 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка)
- Объем бака для охлаждающей жидкости 90 л заливать 2/3 по уровню СОЖ
- Рабочая высота стола (от пола до основания тисков) 666 мм
- Габариты ленточного полотна 34х1,1х4115 мм
- Размер станка (ДхШхВ) 2250х2300х1550 мм
- Вес машины ≈ 1700 кг
- Размер упаковки и кол-во мест 1 место
- Размер упаковки совпадает с размером станка
-
Масса нетто/брутто станка
1650/1700 кг
