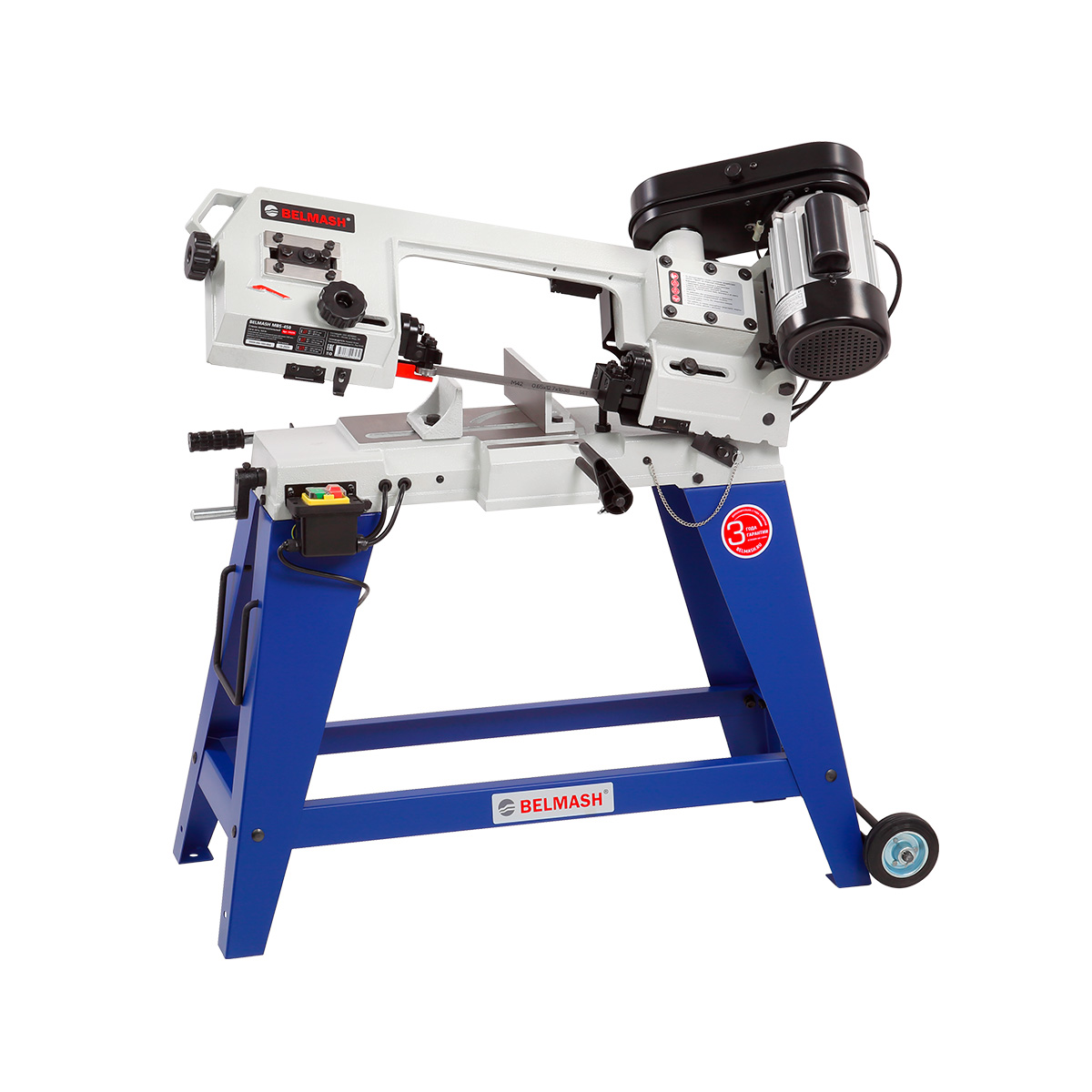

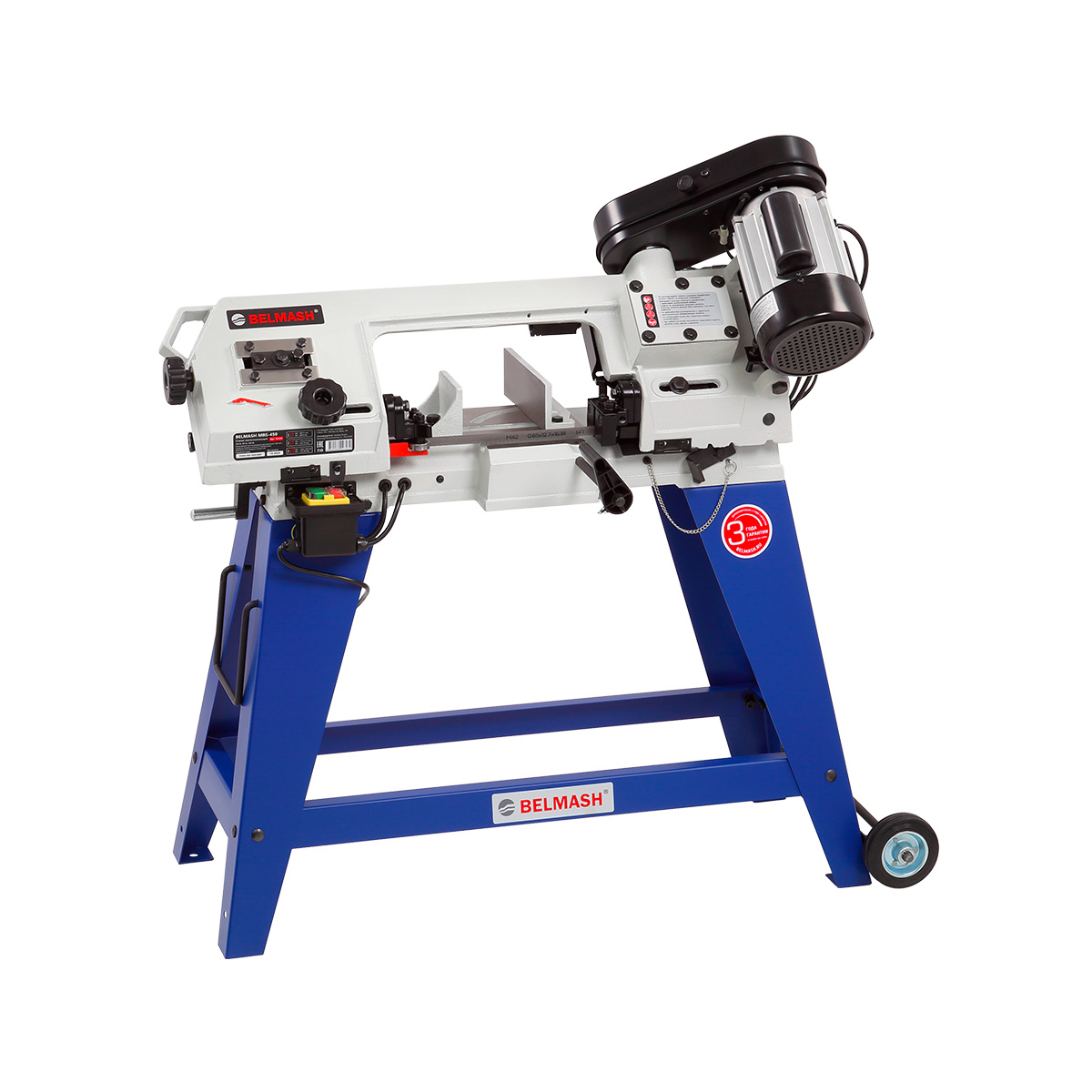

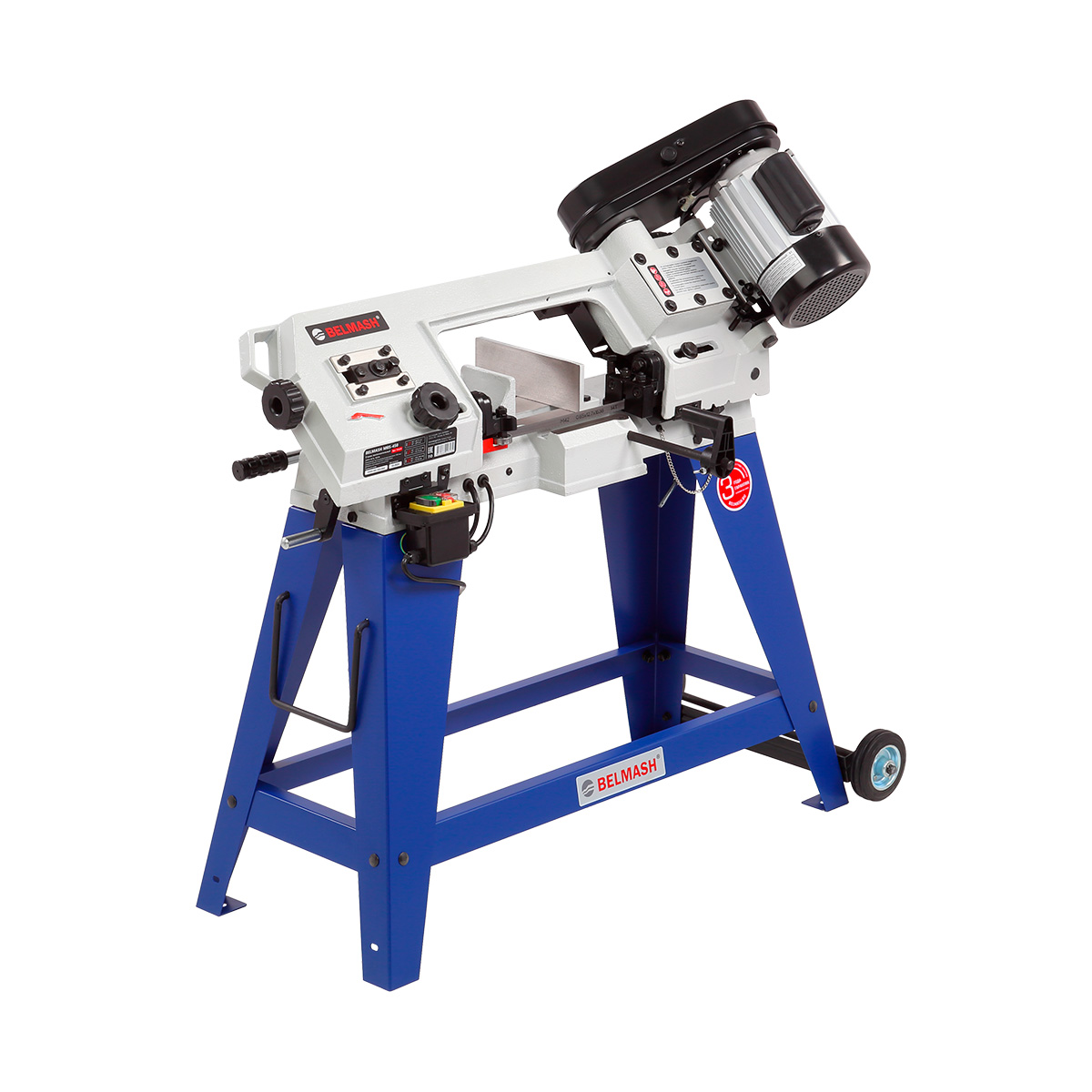

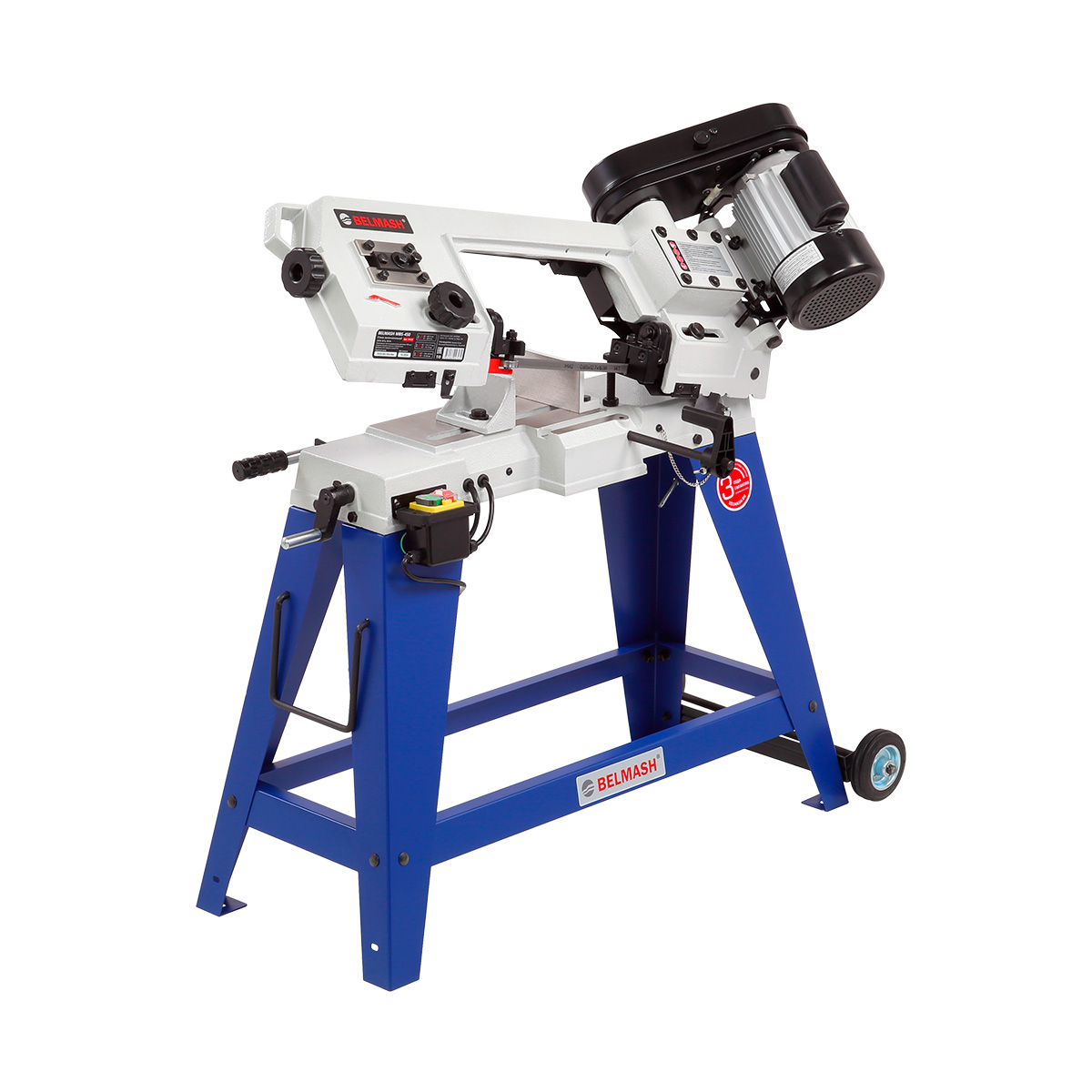

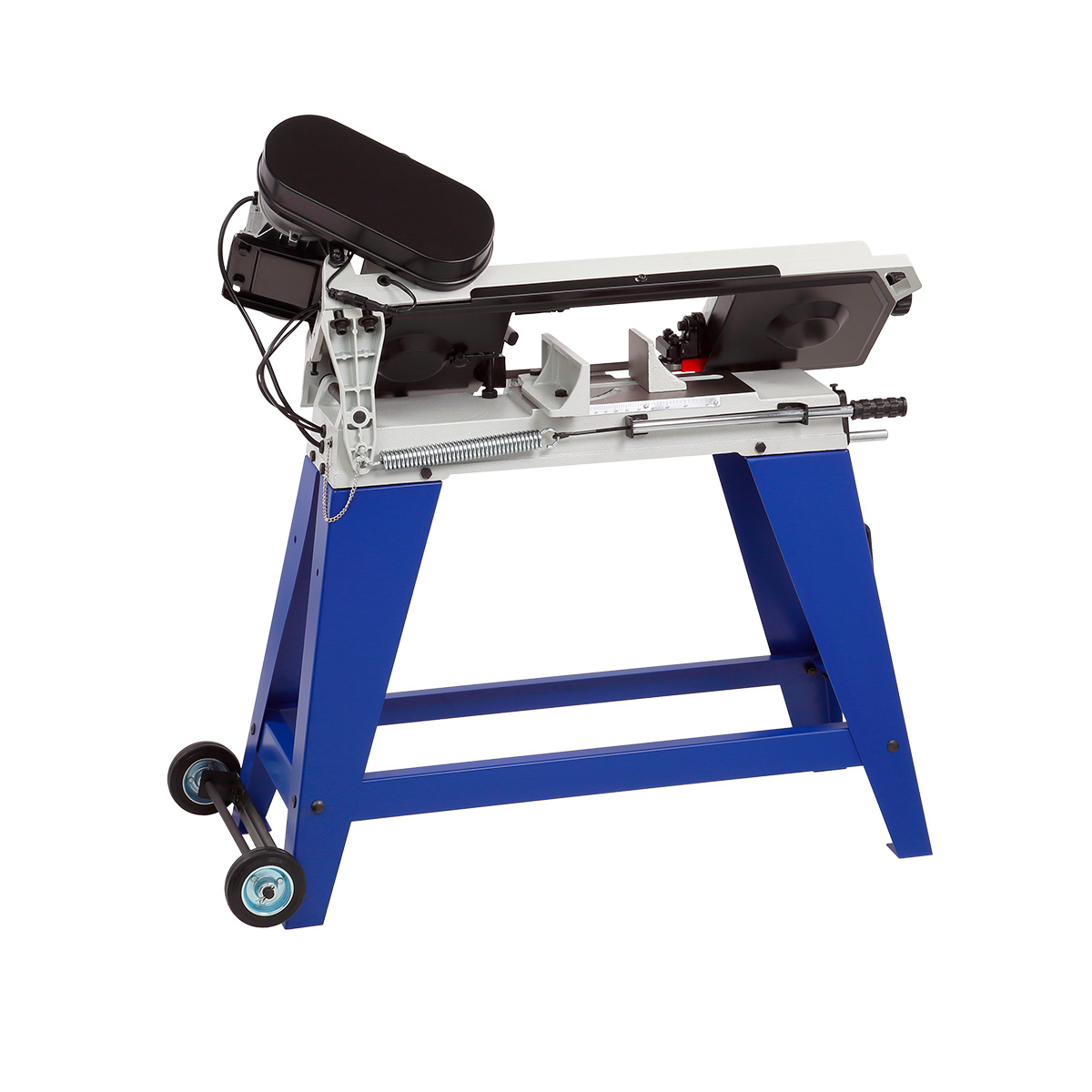

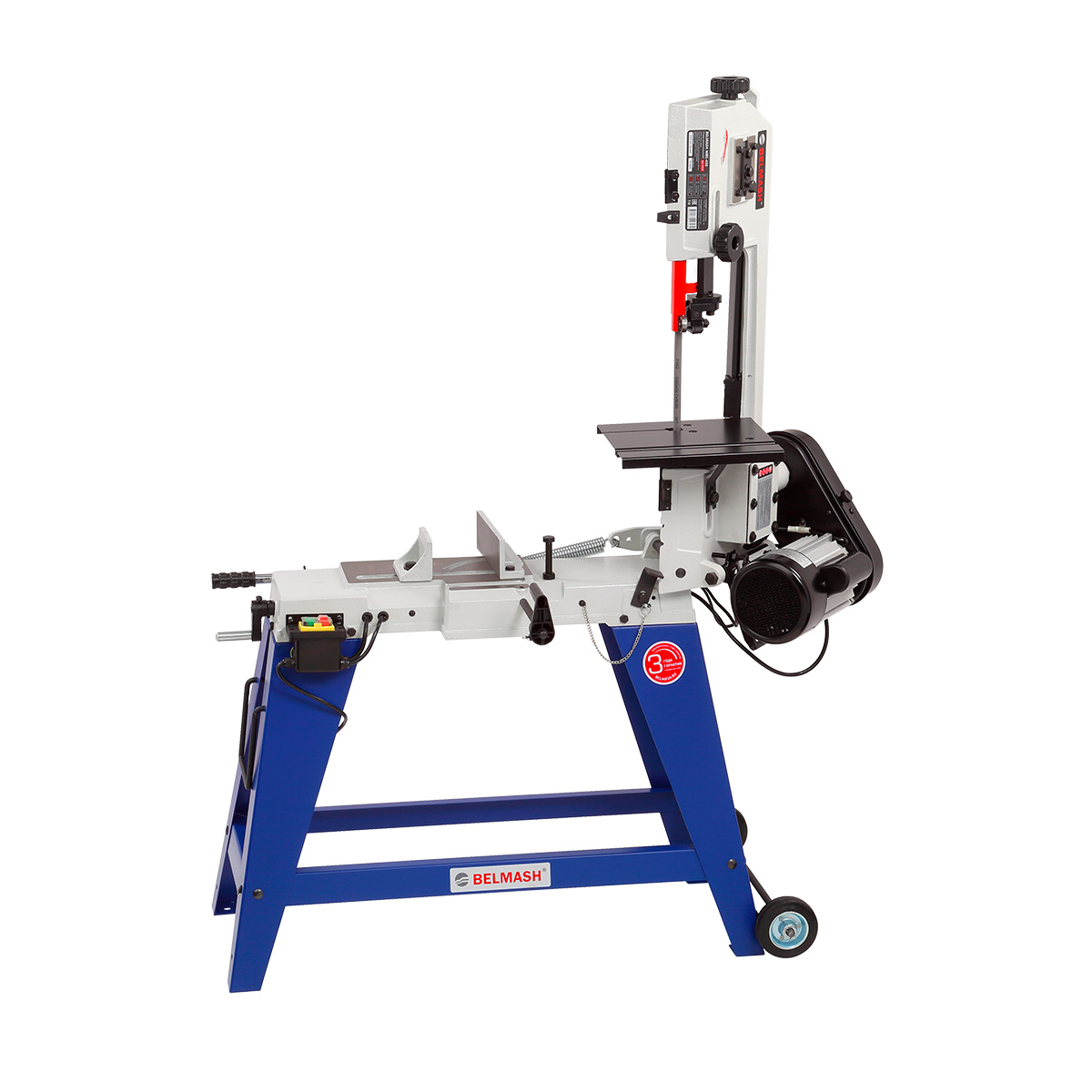

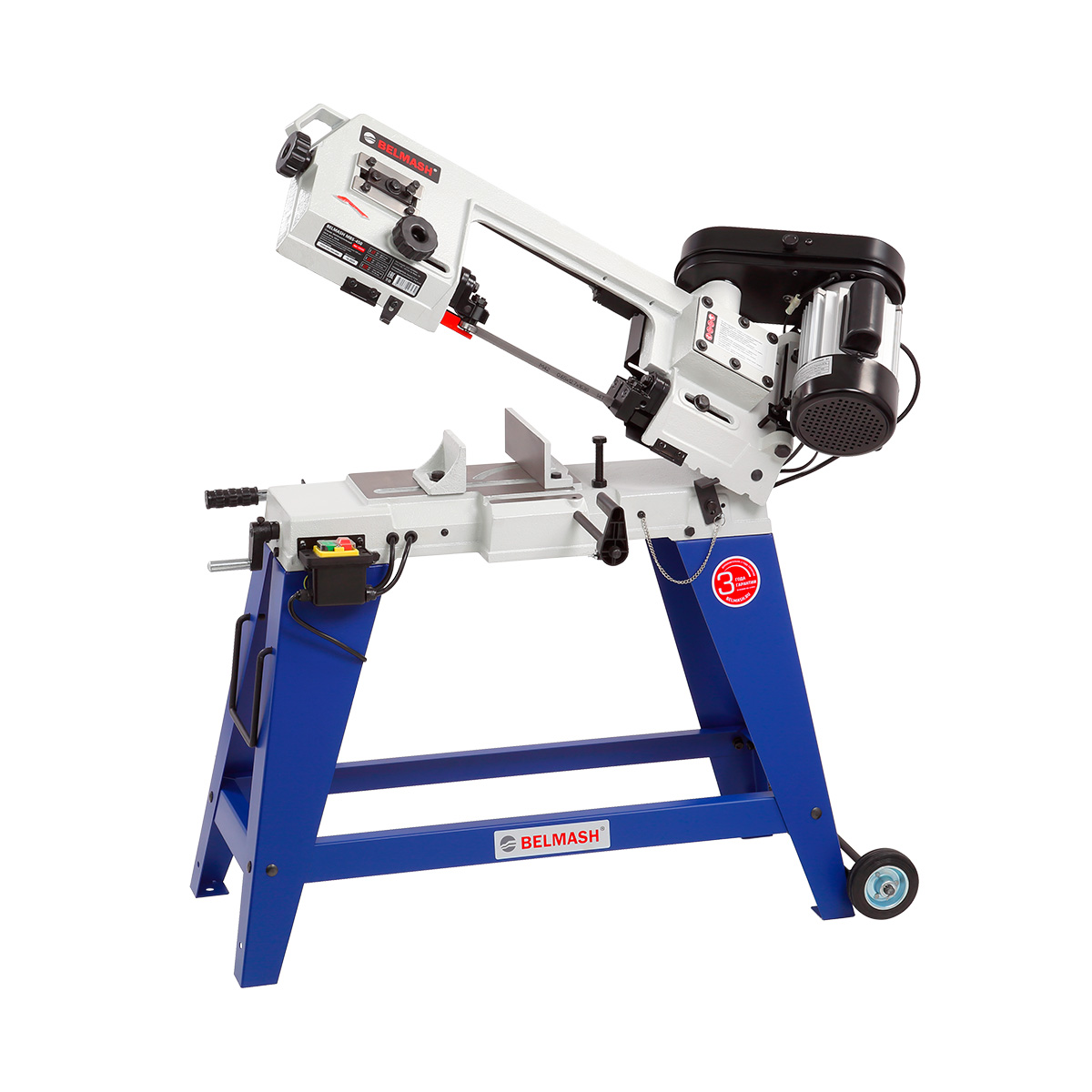

Ленточнопильный станок BELMASH MBS-450 предназначен для резки черных (сталь, чугун) и цветных металлов, их сплавов, а также материалов с цельным, полым и профильным сечением. Оптимален для использования в производственных мастерских и при мелкосерийном производстве.

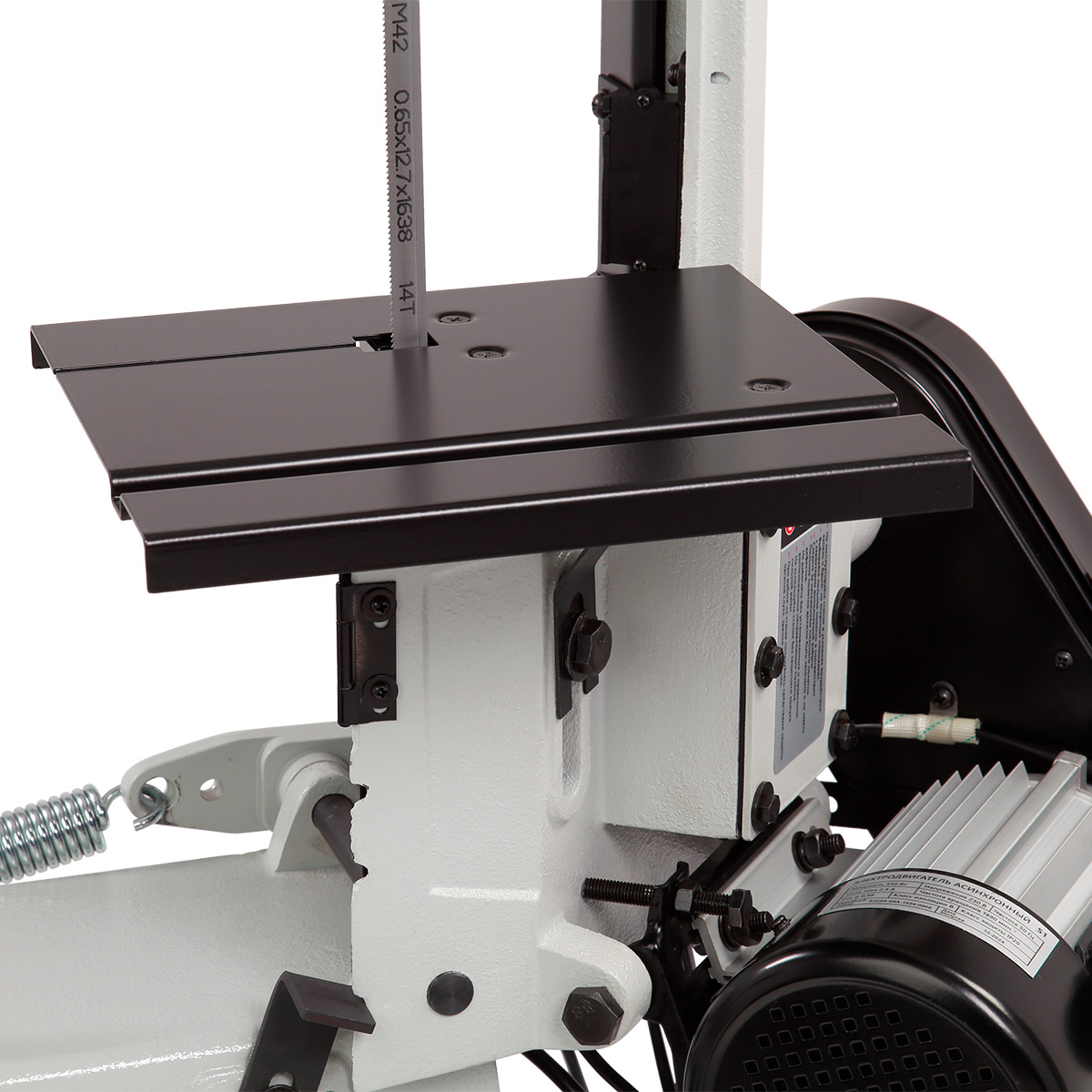

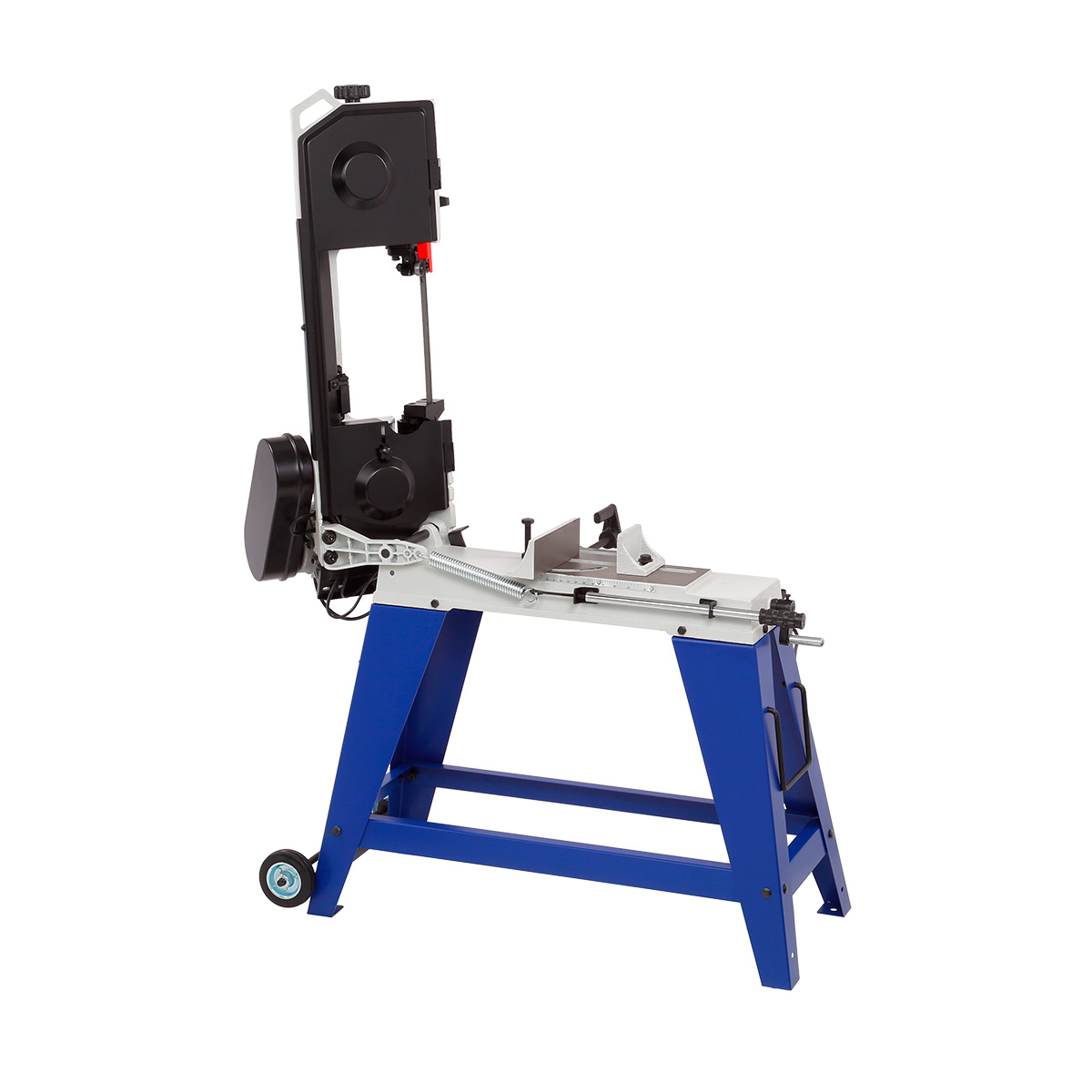

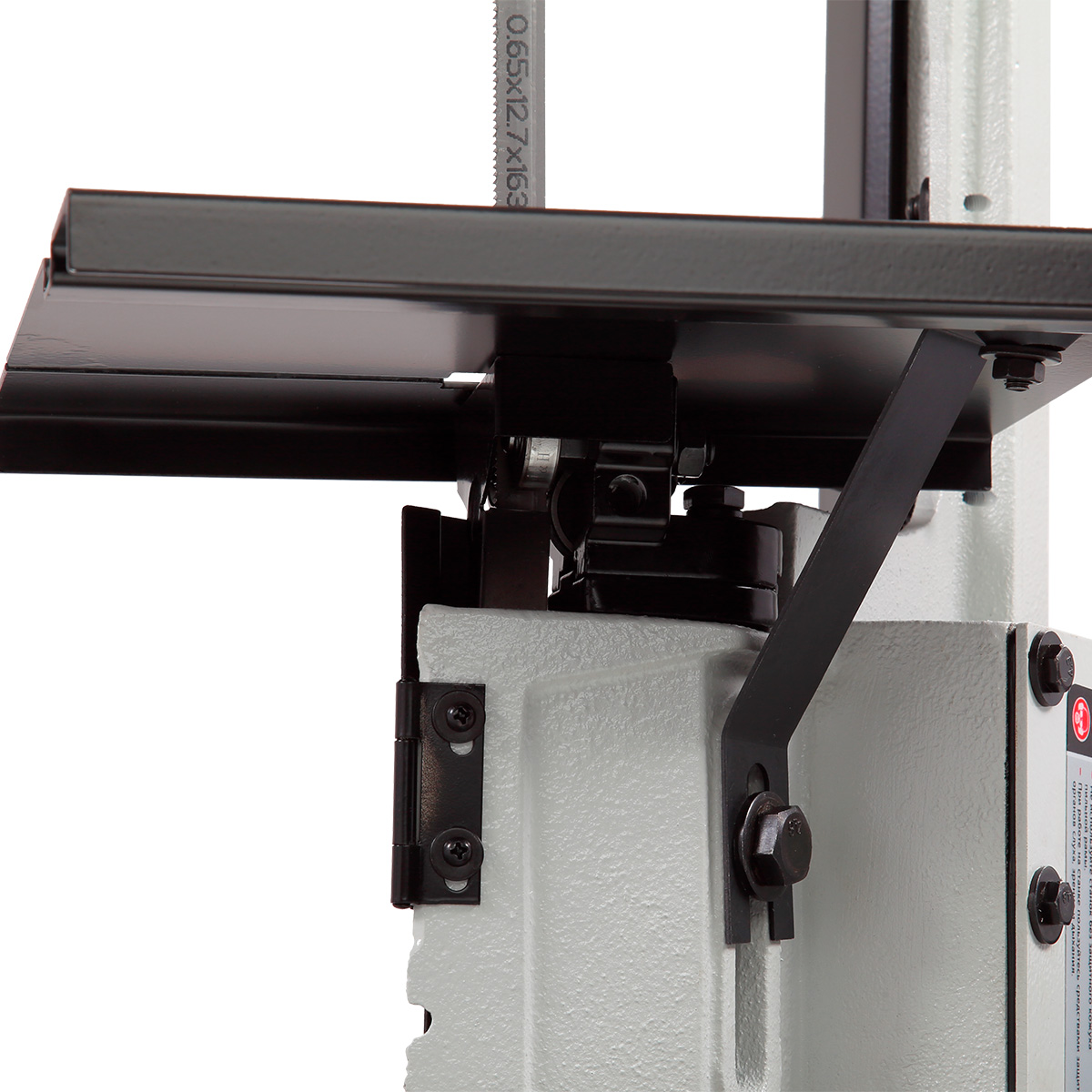

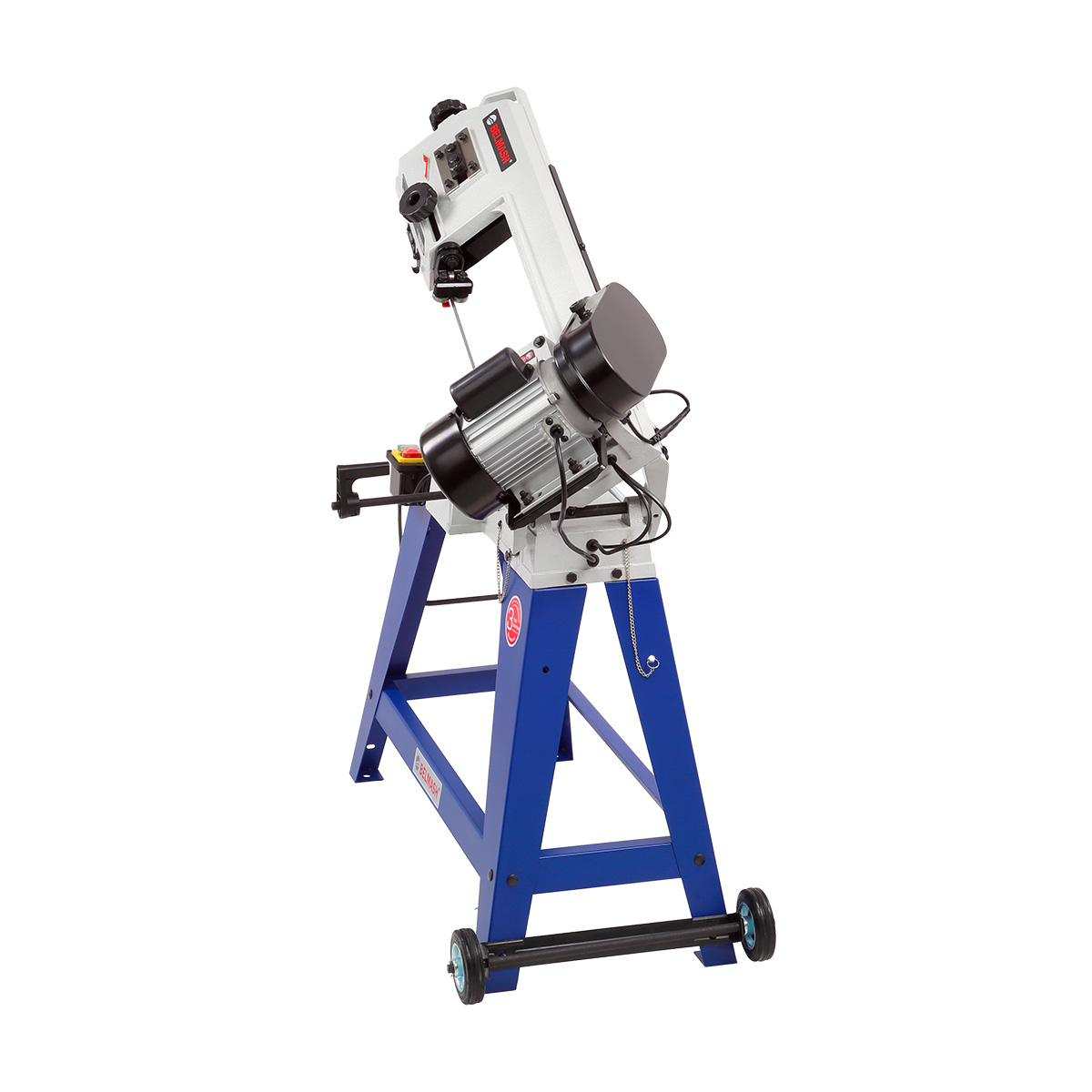

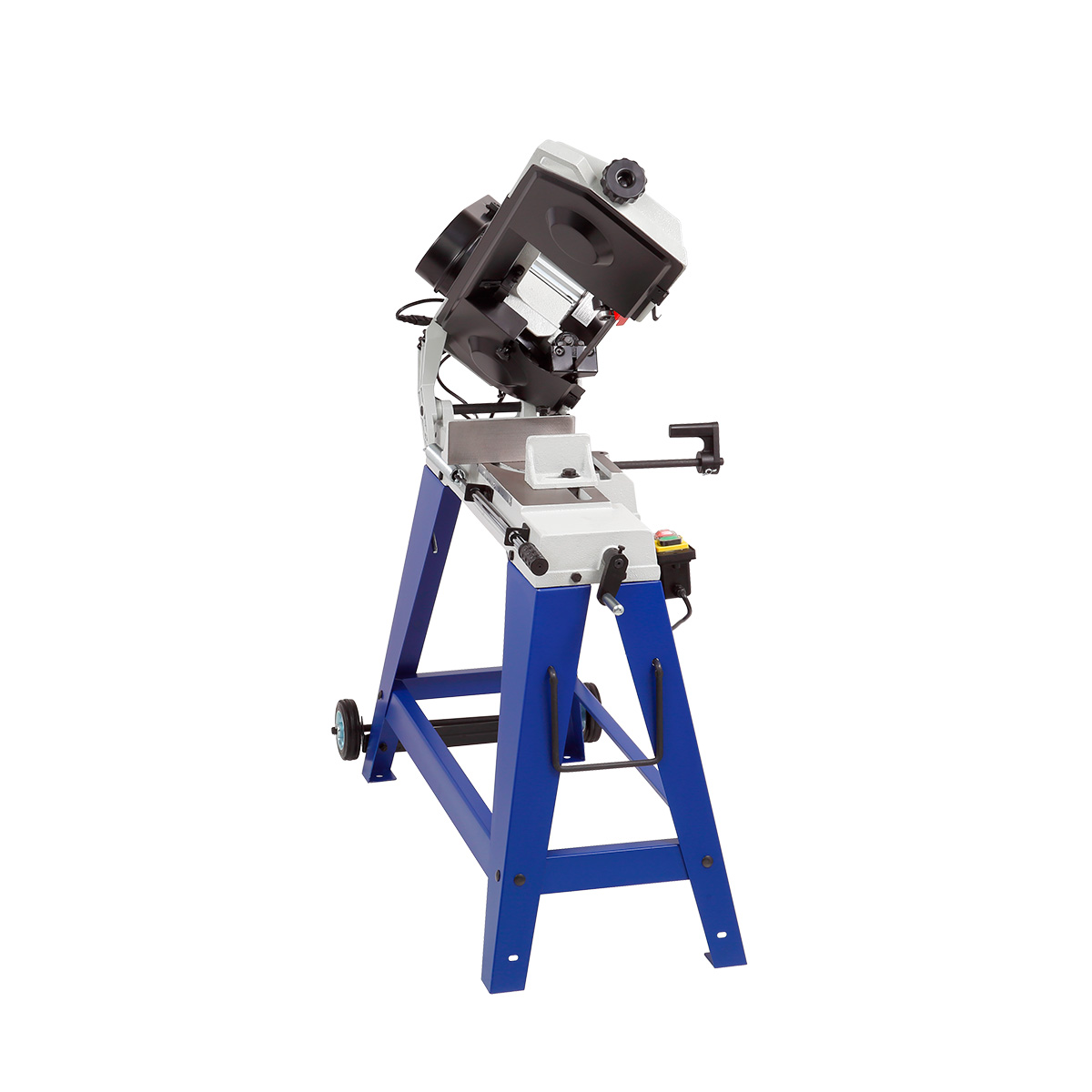

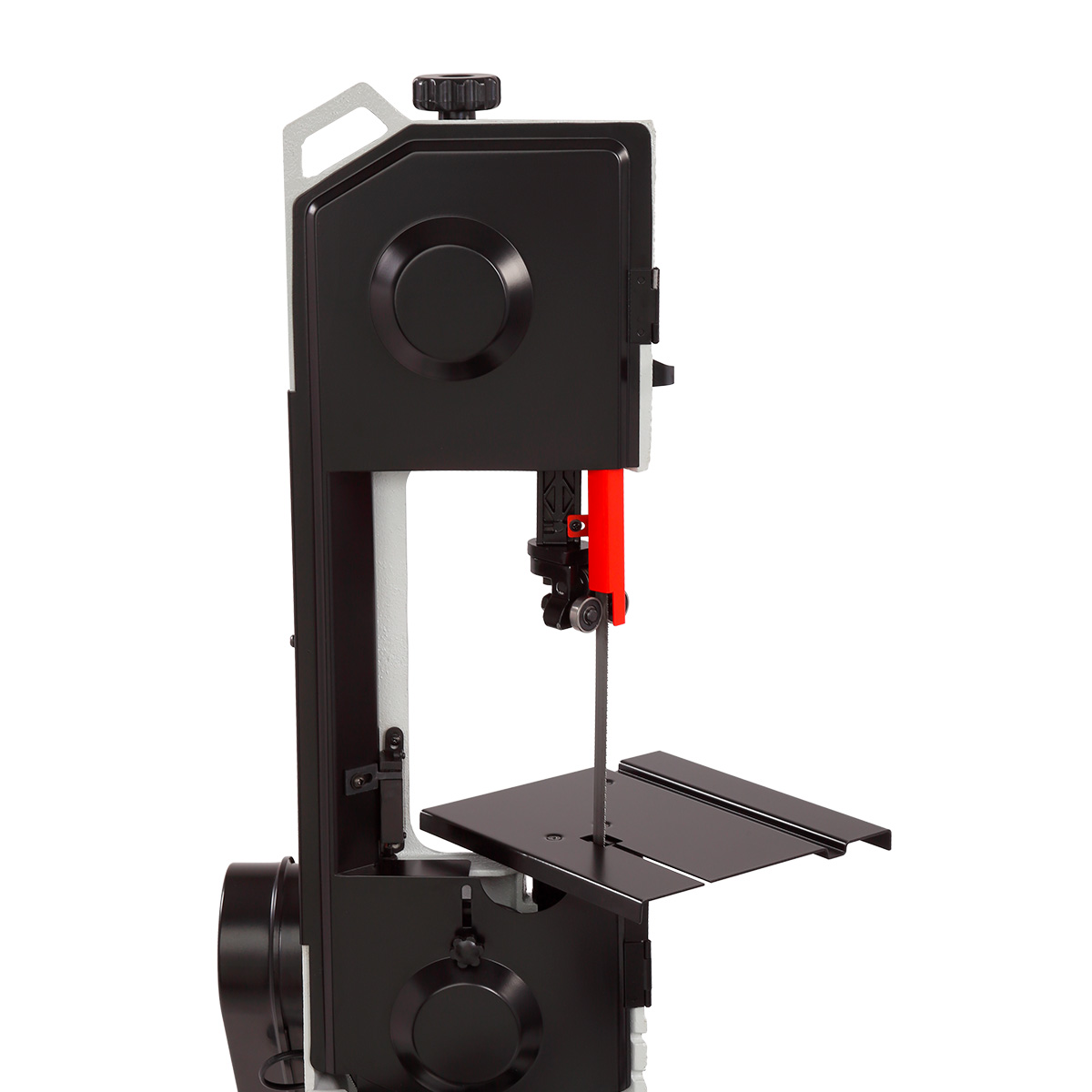

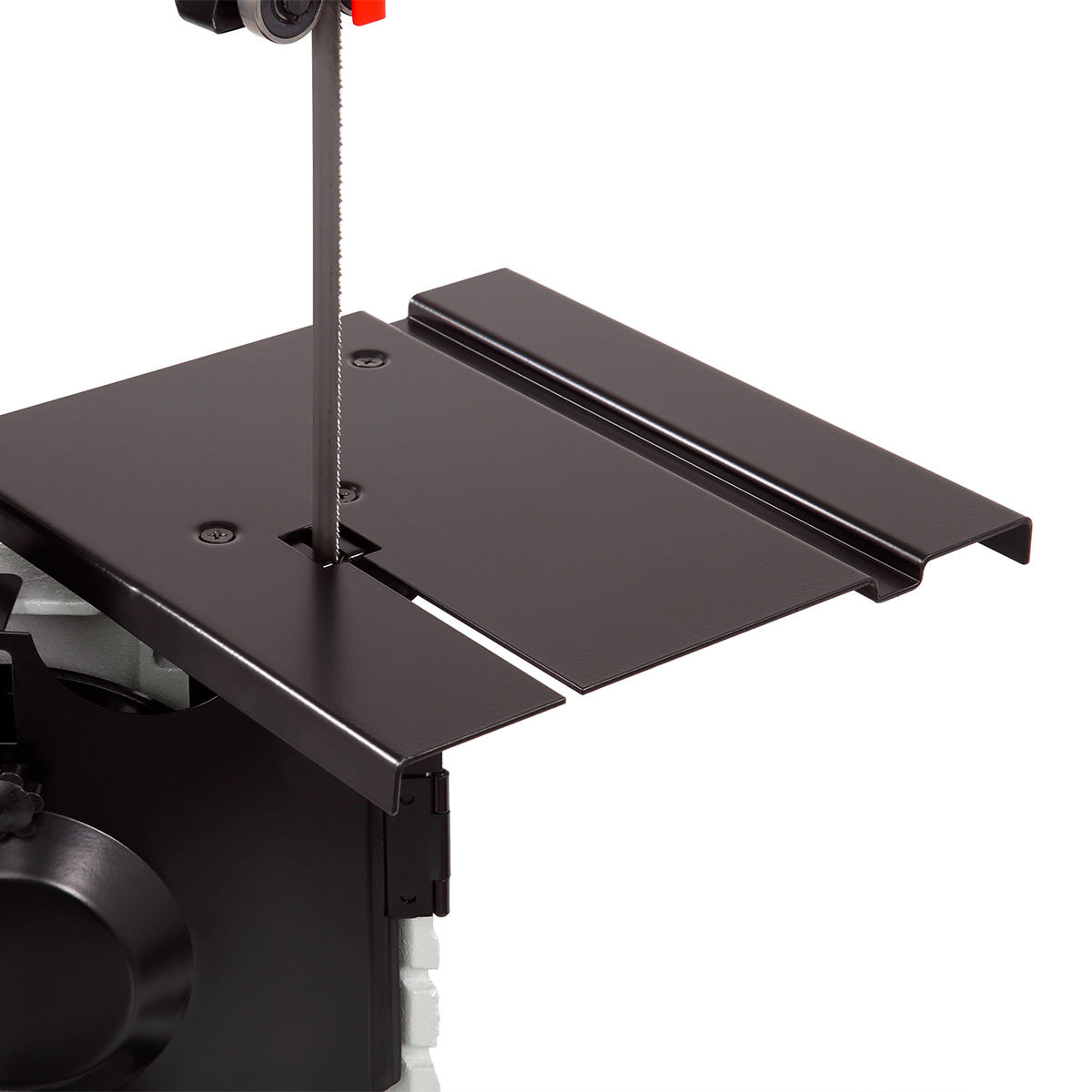

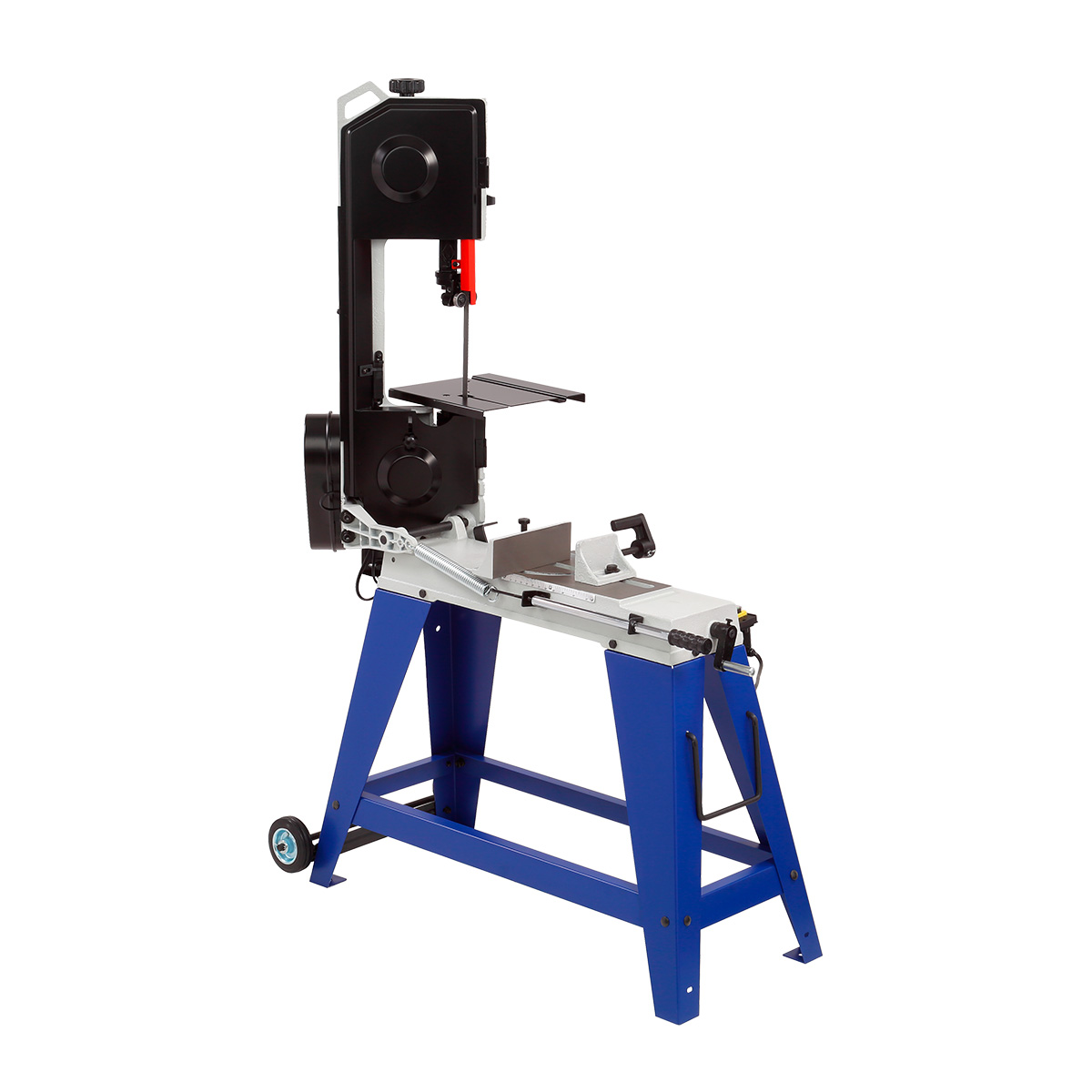

Отличительная особенность модели - возможность реза в горизонтальном и вертикальном положении пильной рамы. Последнее особенно эффективно при обработке плоских заготовок. Для перевода станка в вертикальный режим установите дополнительный рабочий стол (240×245 мм), входящий в комплектацию. Для удобства работы используйте упор.

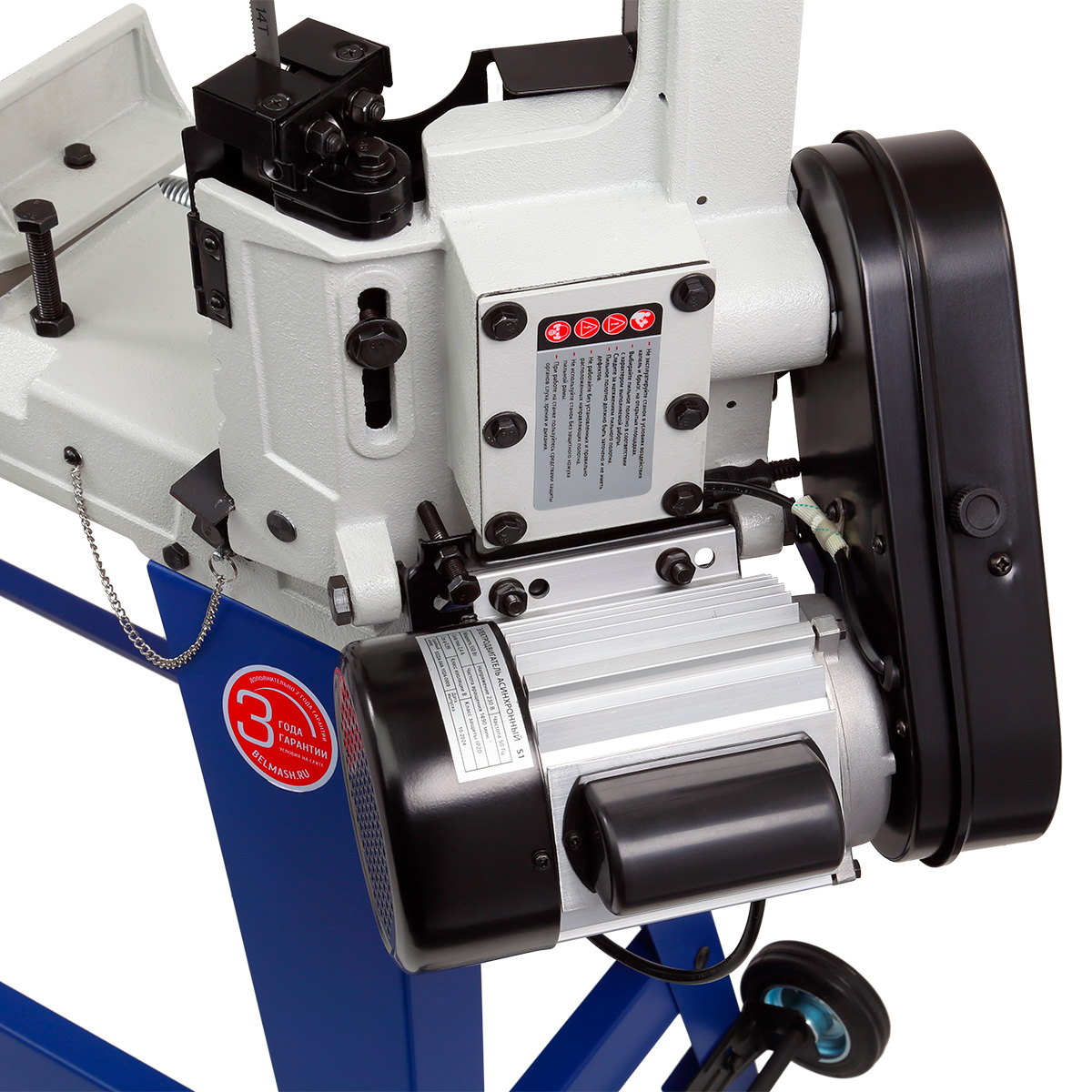

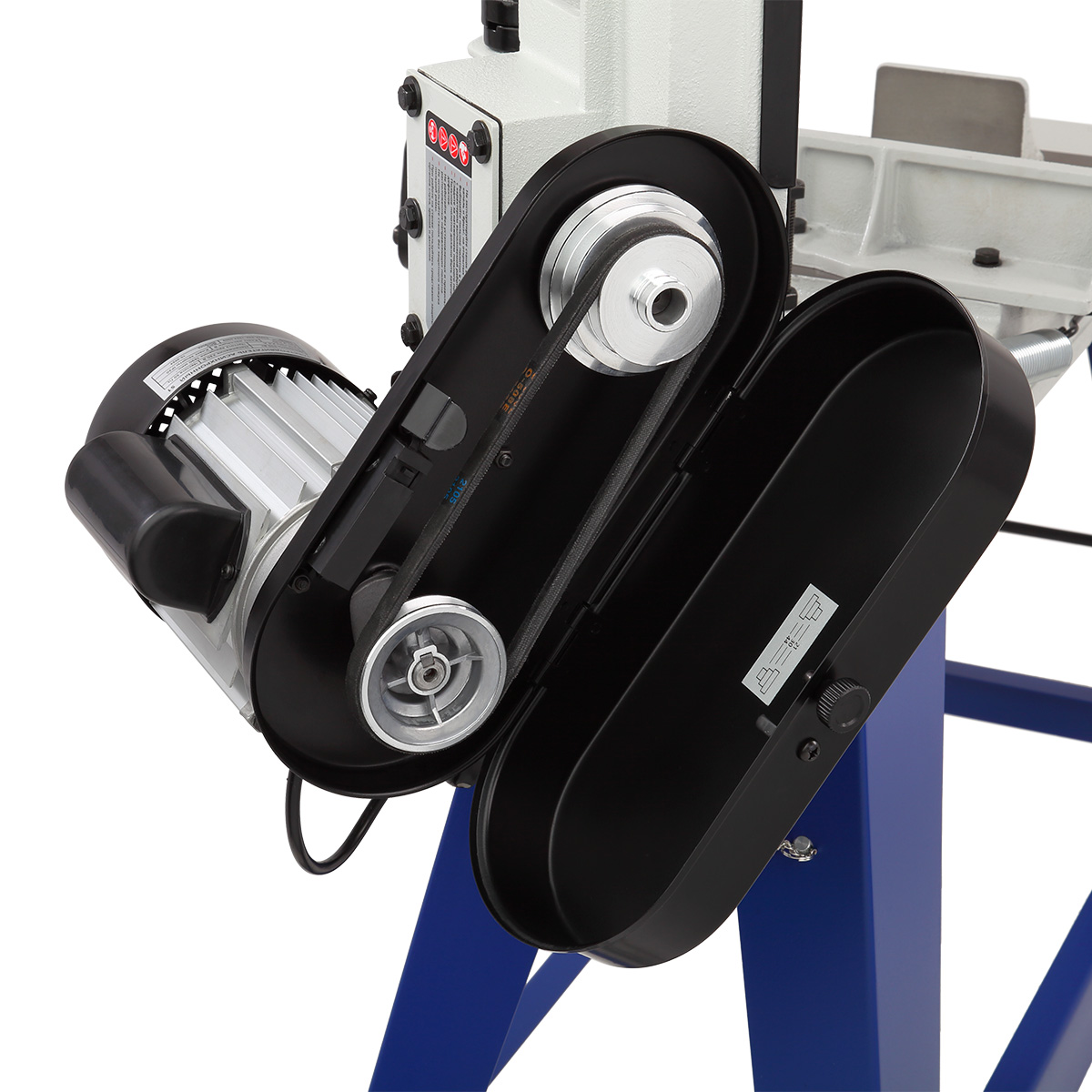

Станок оснащен асинхронным двигателем мощностью 550 Вт, работающим от сети 230 В. Переключение между тремя скоростями резания 21/30/44 м/мин осуществляется перекидыванием клинового ремня.

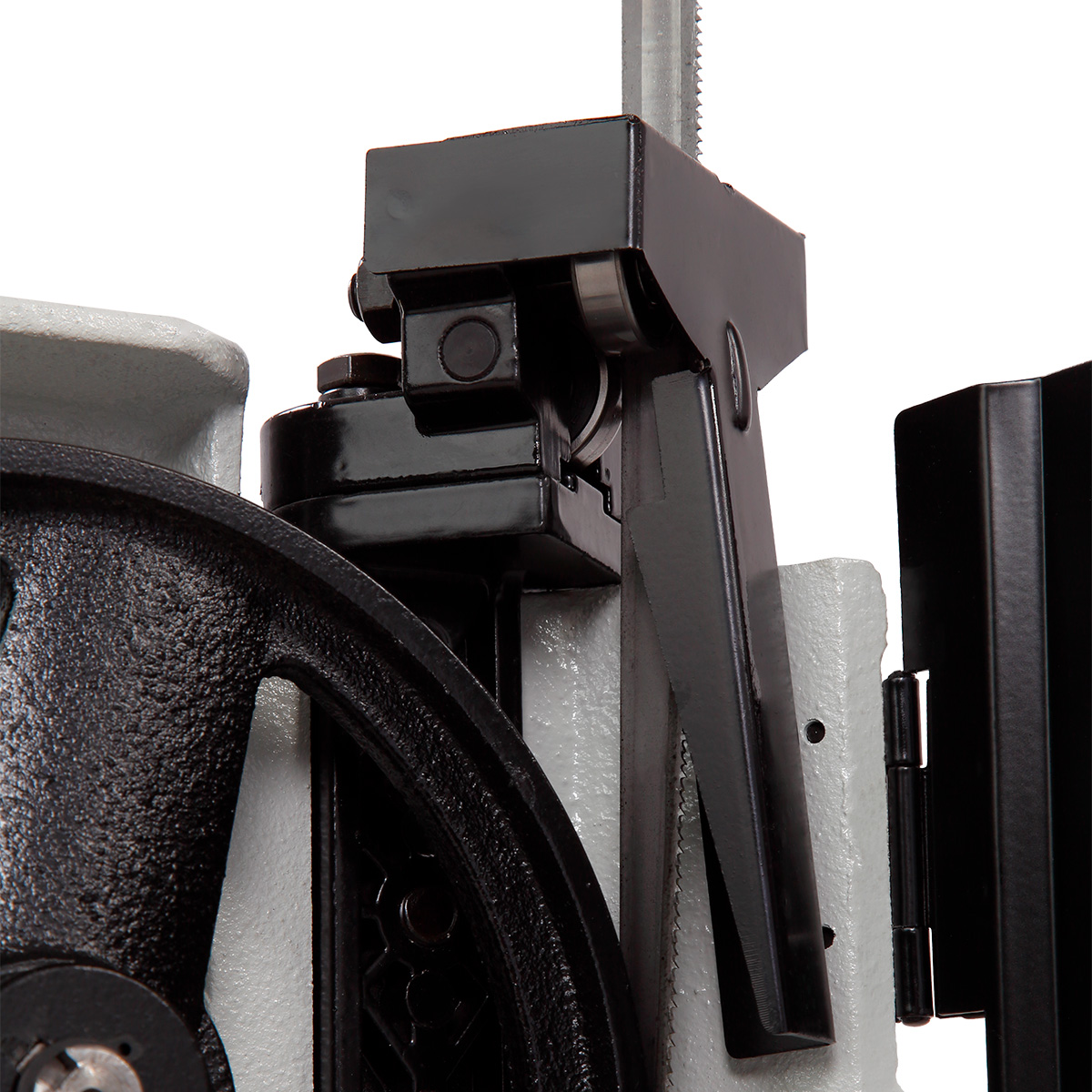

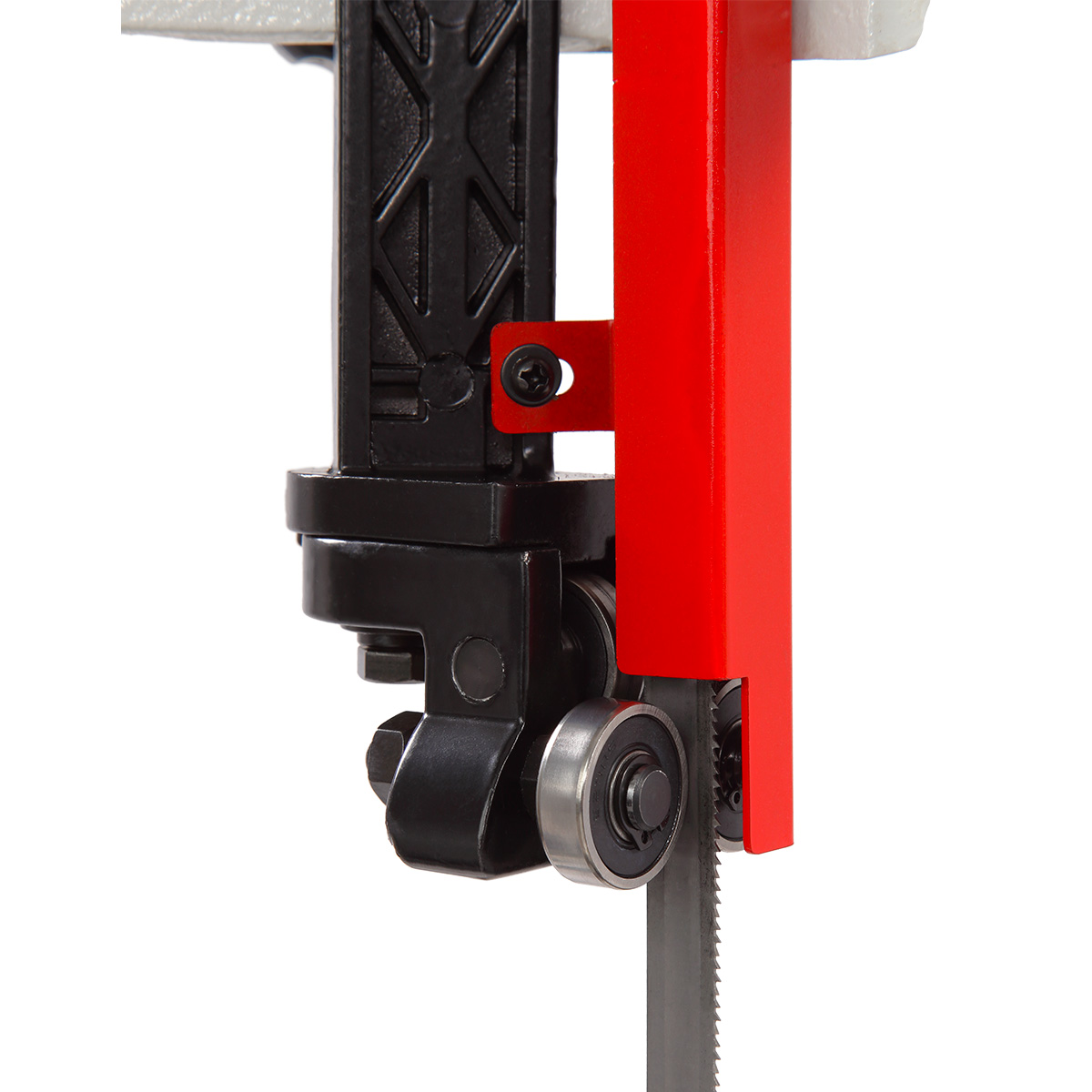

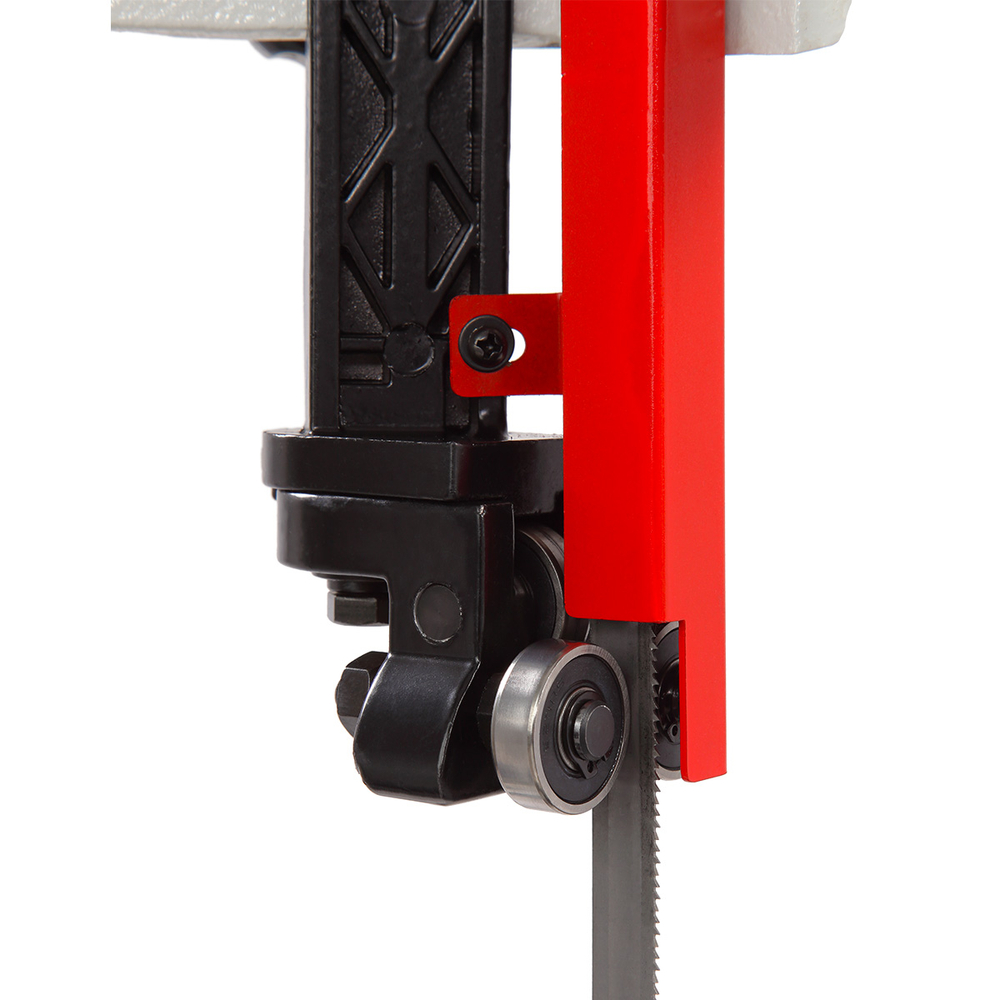

Точность реза обеспечивается направляющими с подшипниками, которые следует располагать на расстоянии около 5 мм от заготовки. Это предотвращает перекосы пильного полотна и отклонения от линии реза.
Подбор оптимальной скорости осуществляется в зависимости от вида обрабатываемого материала:
Высоколегированные, нержавеющие стали 22 м/мин
Низколегированные стали, чугунное литье 33 м/мин
Конструкционные стали, стальное литье, подшипниковые стали, мягкая латунь 45 м/мин

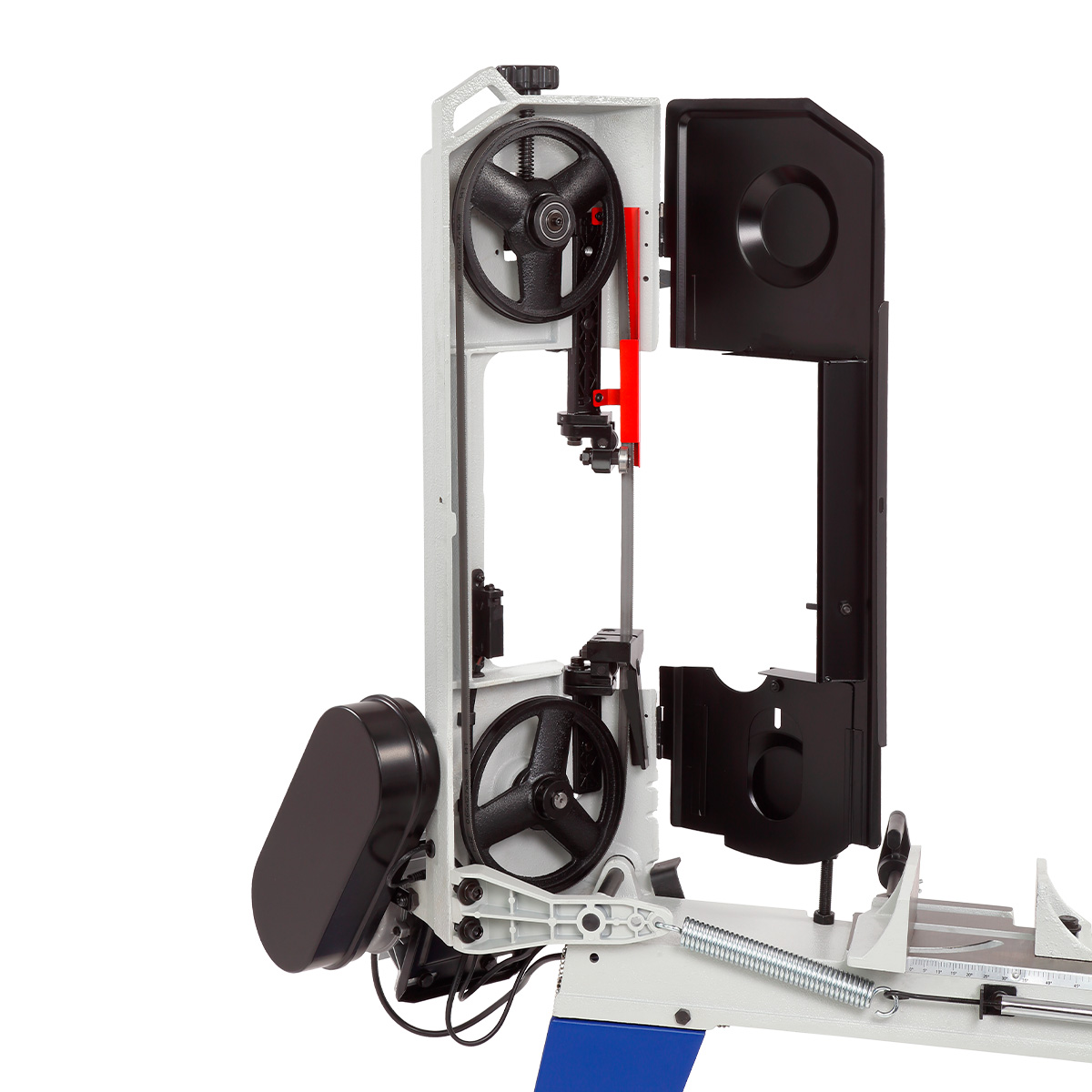

На прочном чугунном основании размещена массивная чугунная пильная рама, что обеспечивает устойчивость станка и снижает вибрации при работе.

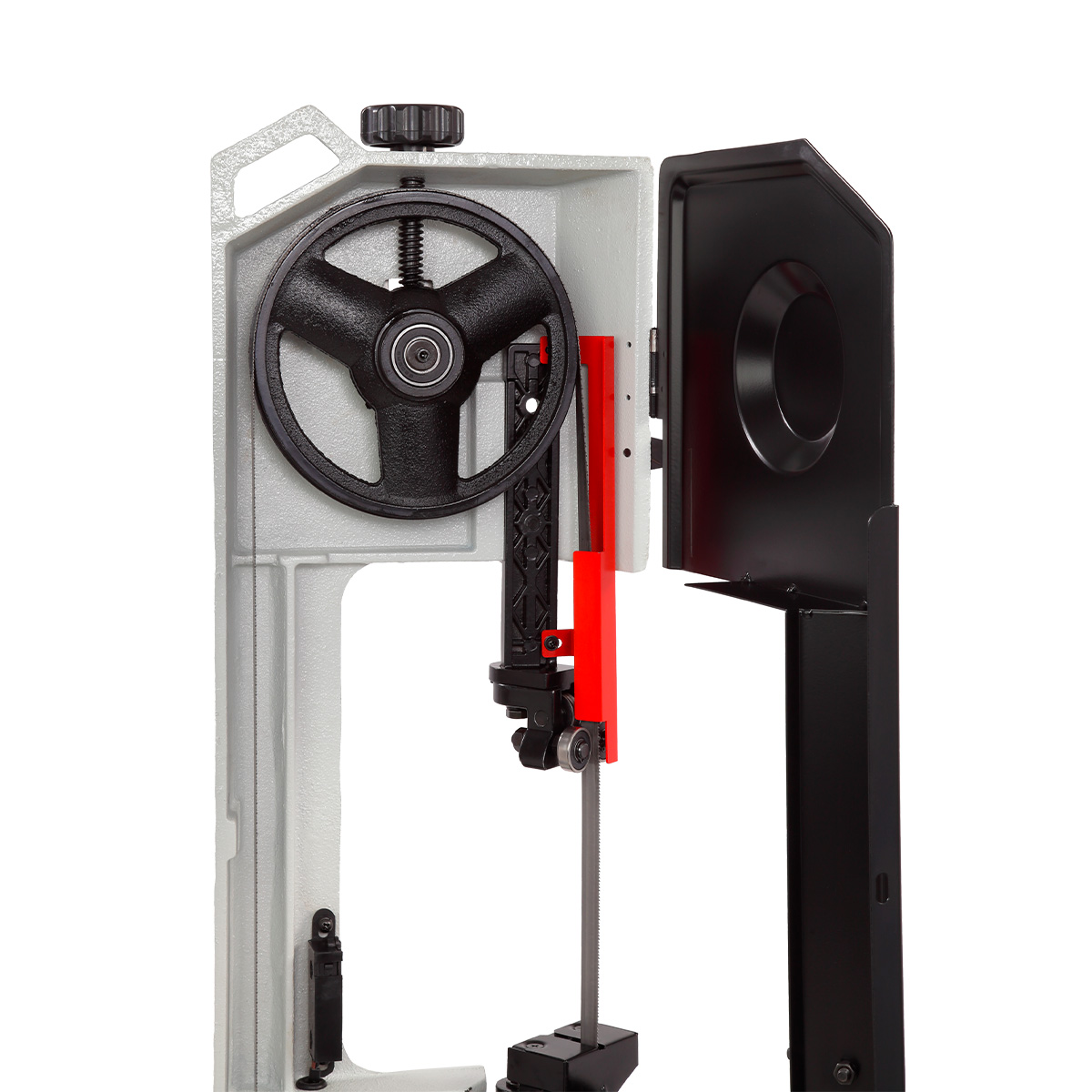

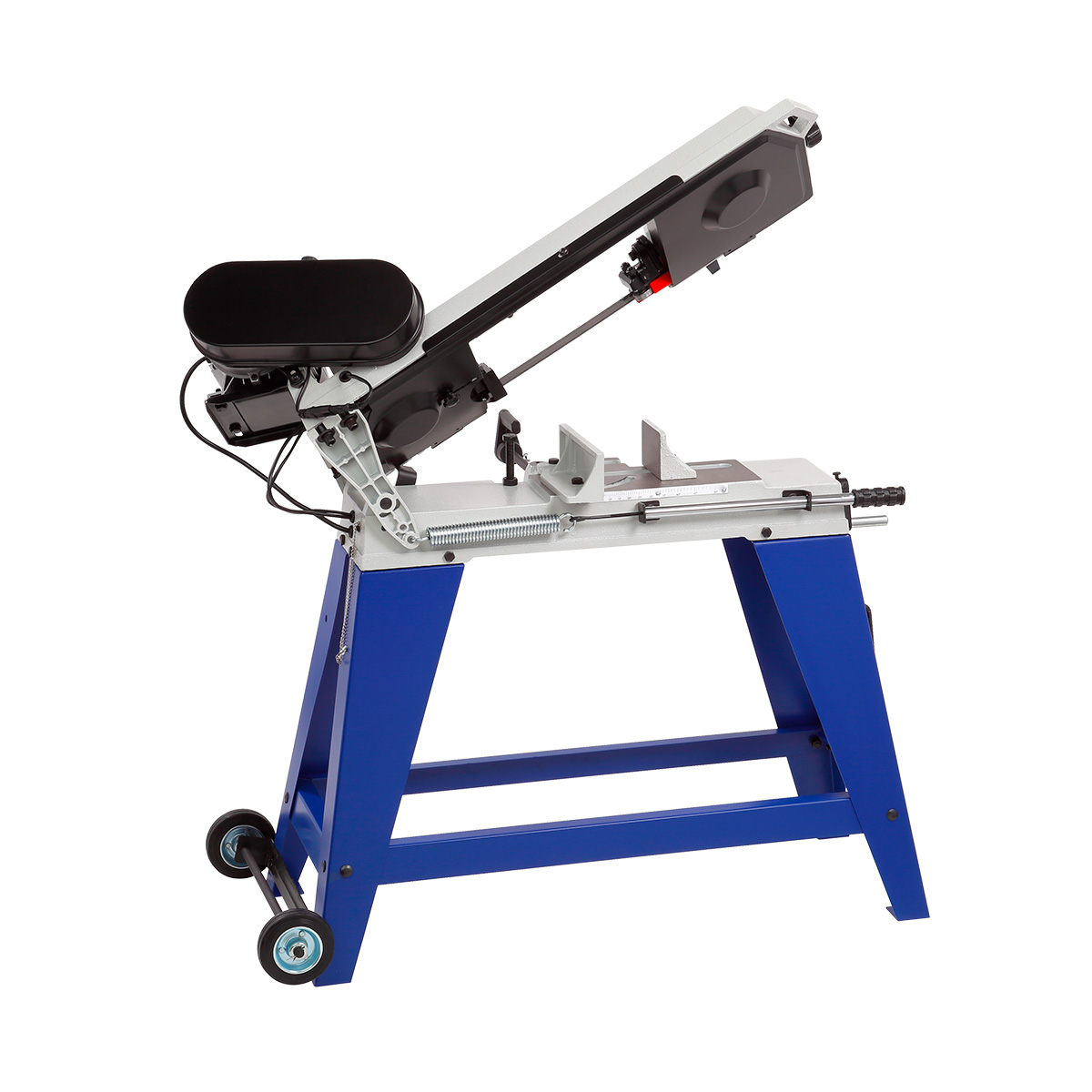

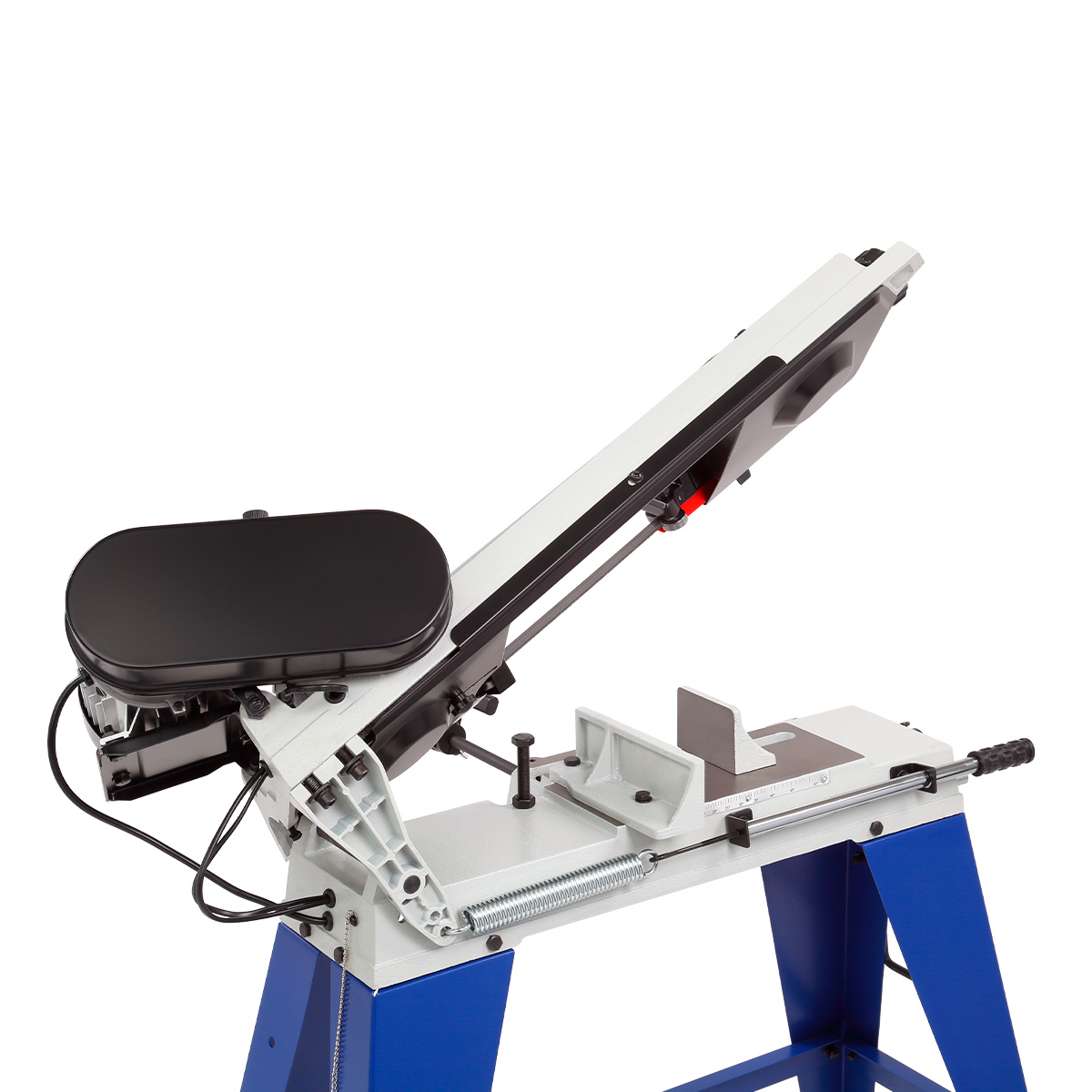

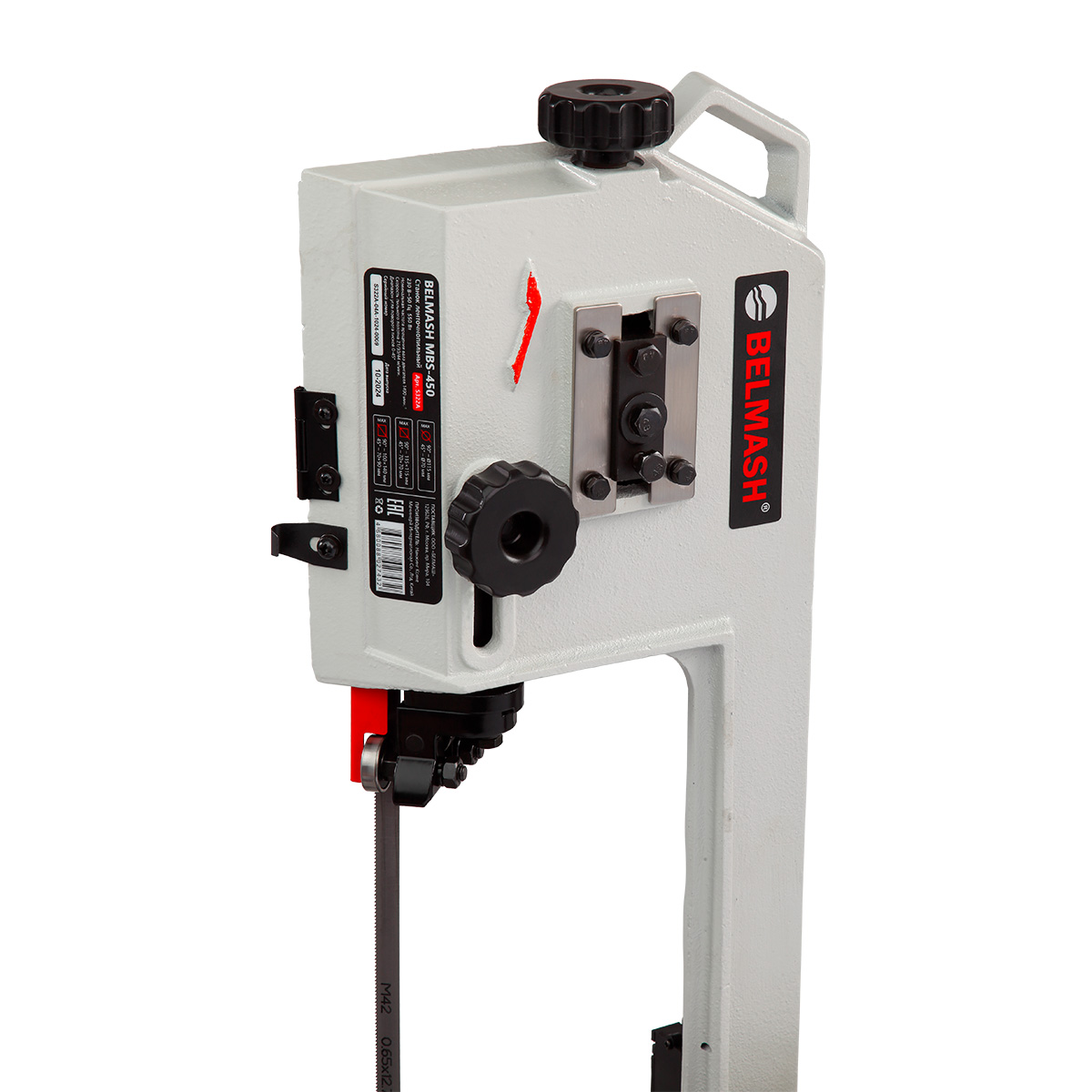

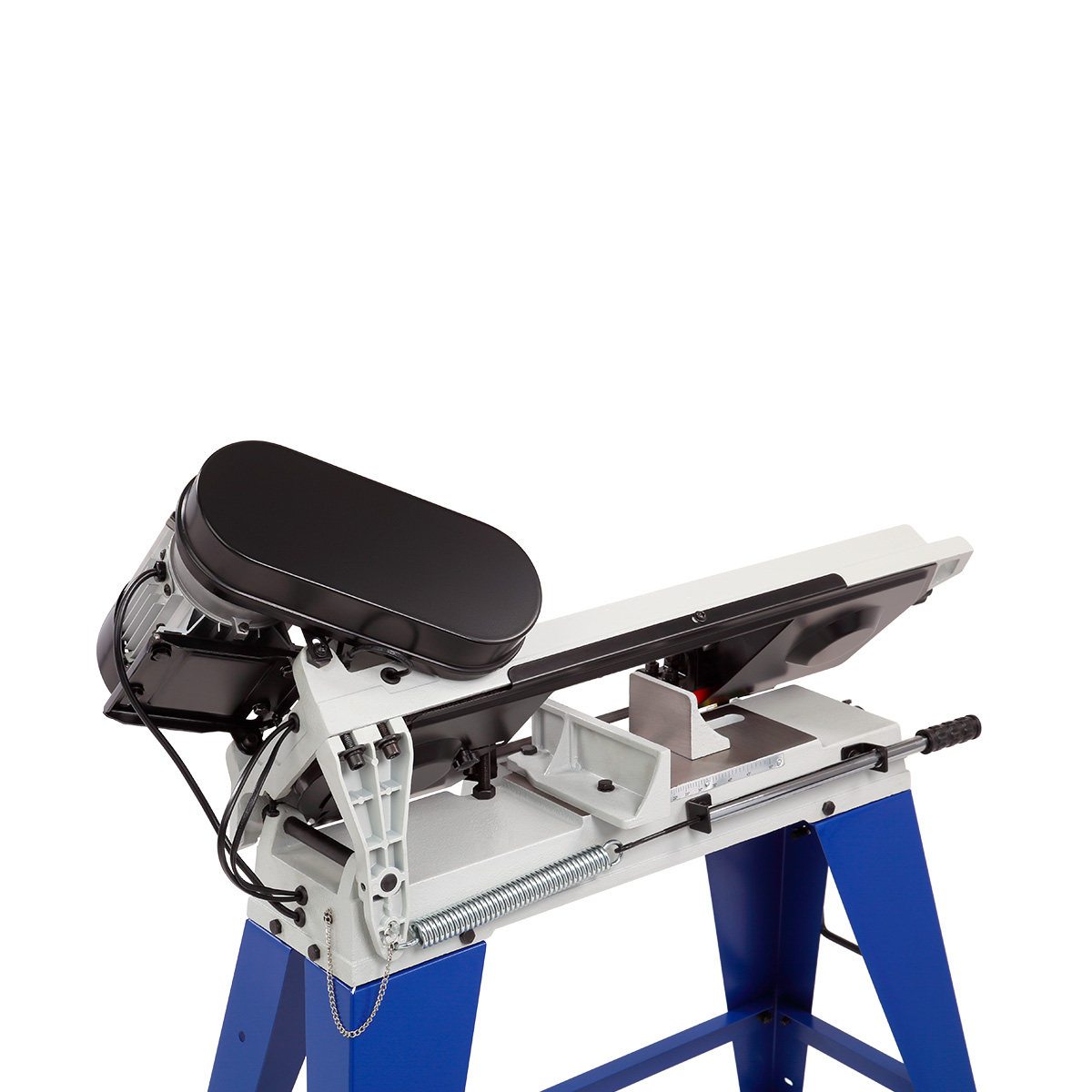

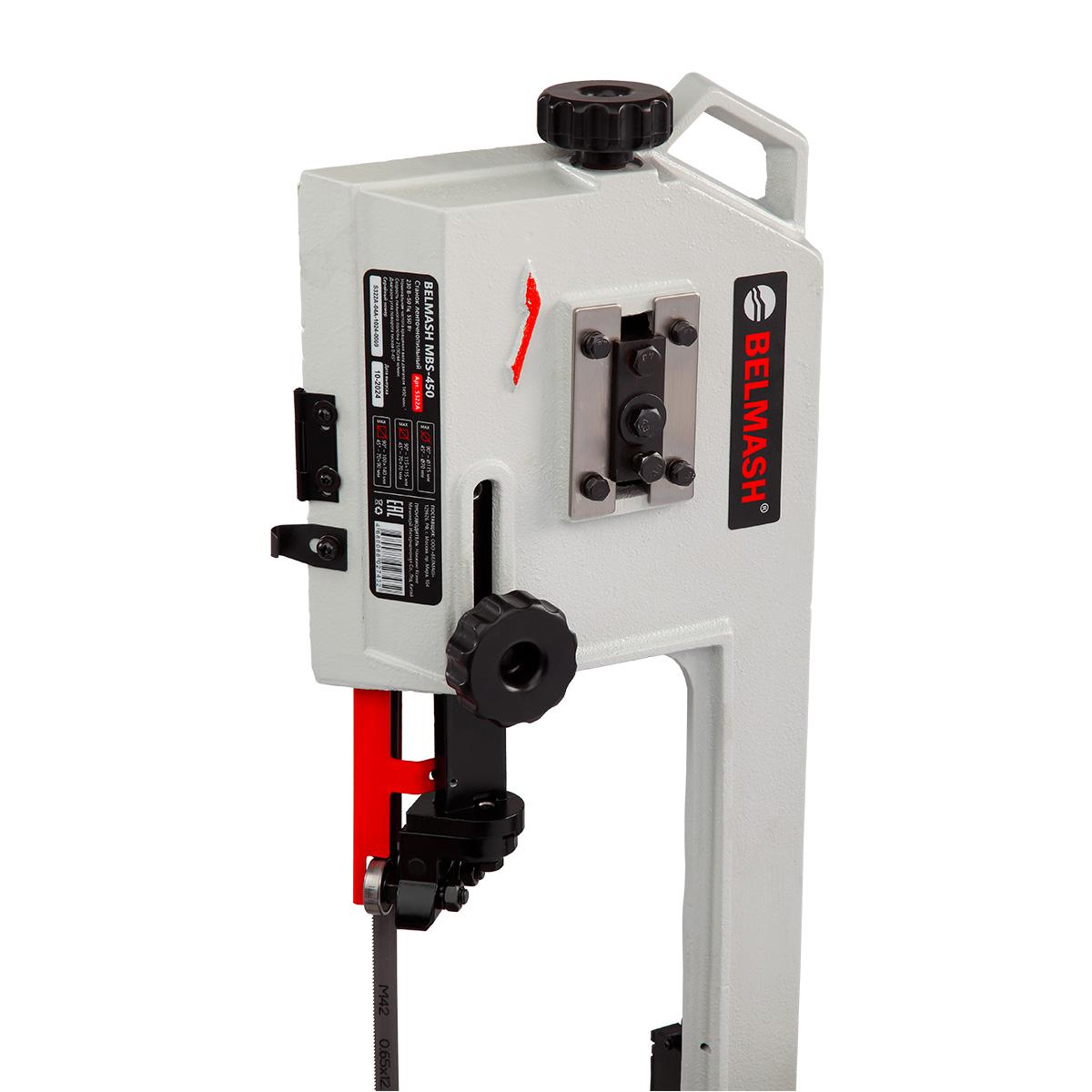

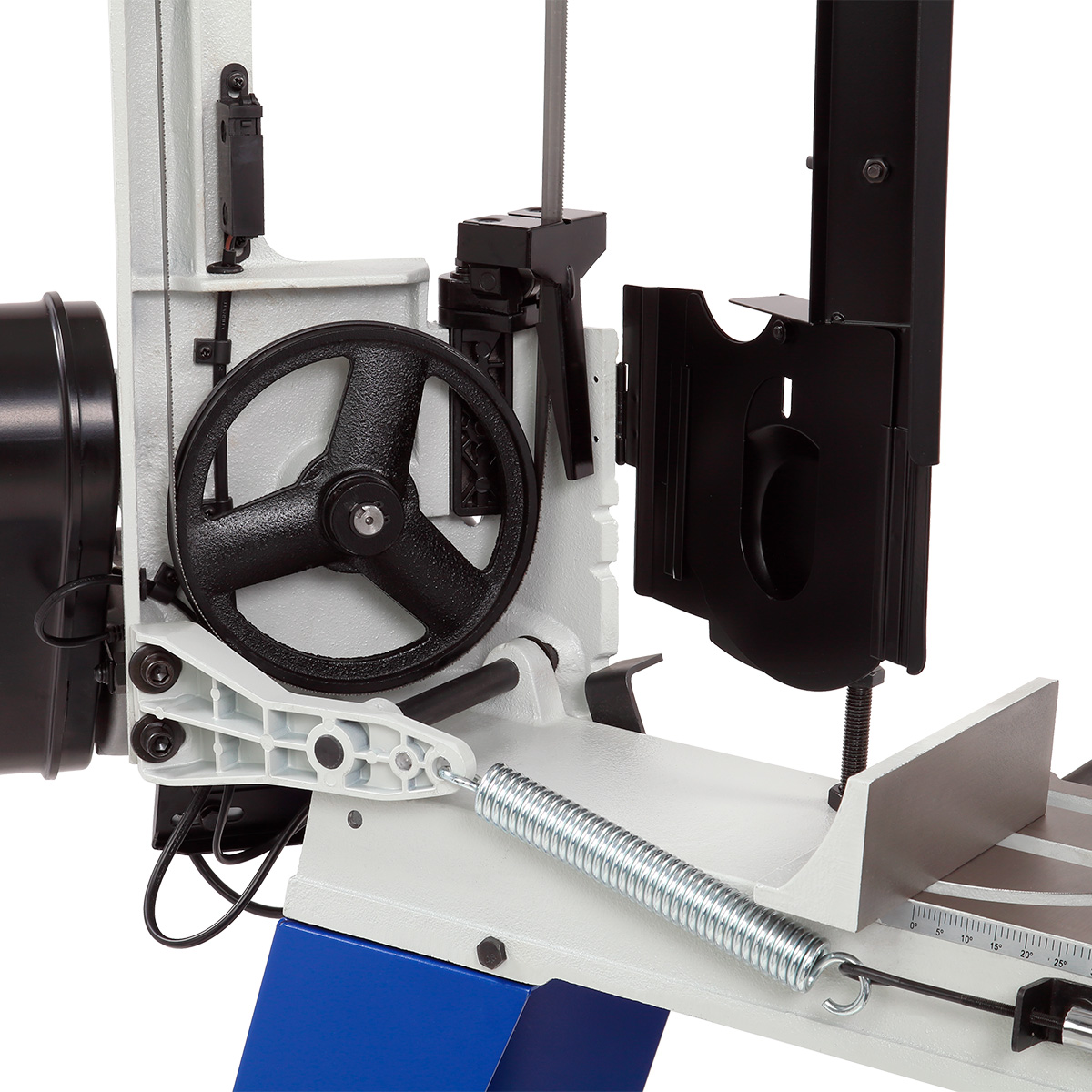

Пильная рама опускается вручную, при этом компенсирующая пружина уменьшает требуемое усилие. Натяжение пильного полотна осуществляется вручную специальной ручкой.

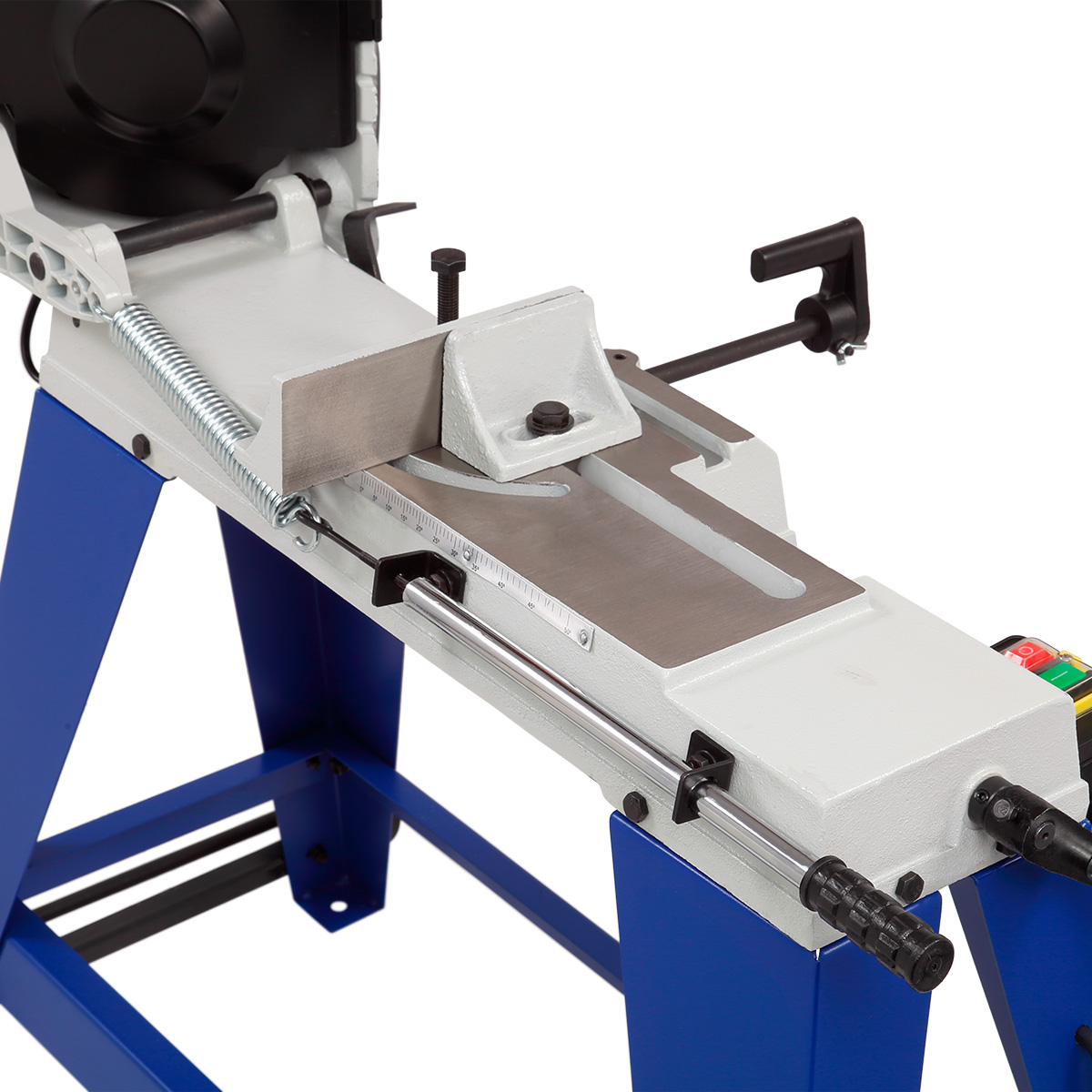

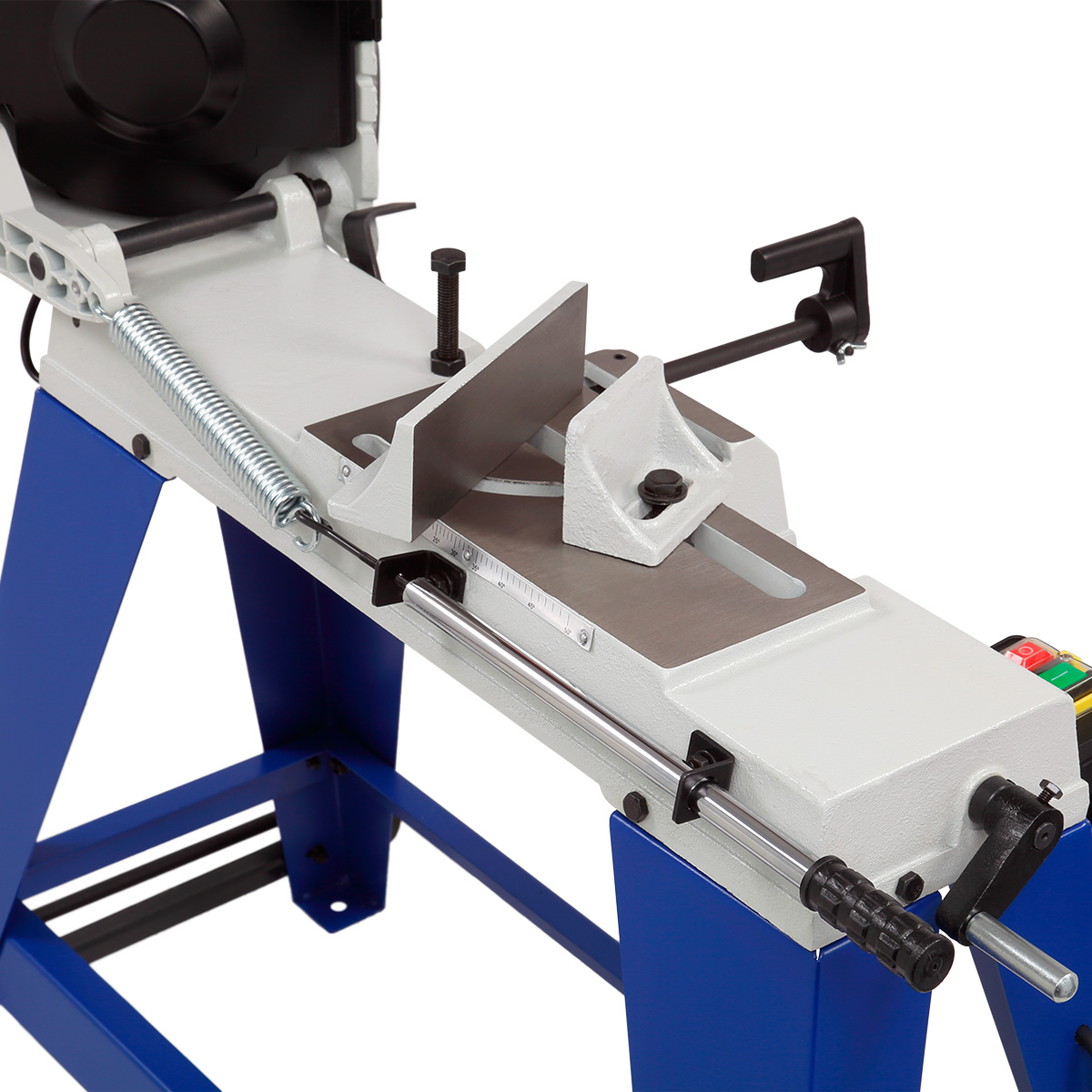

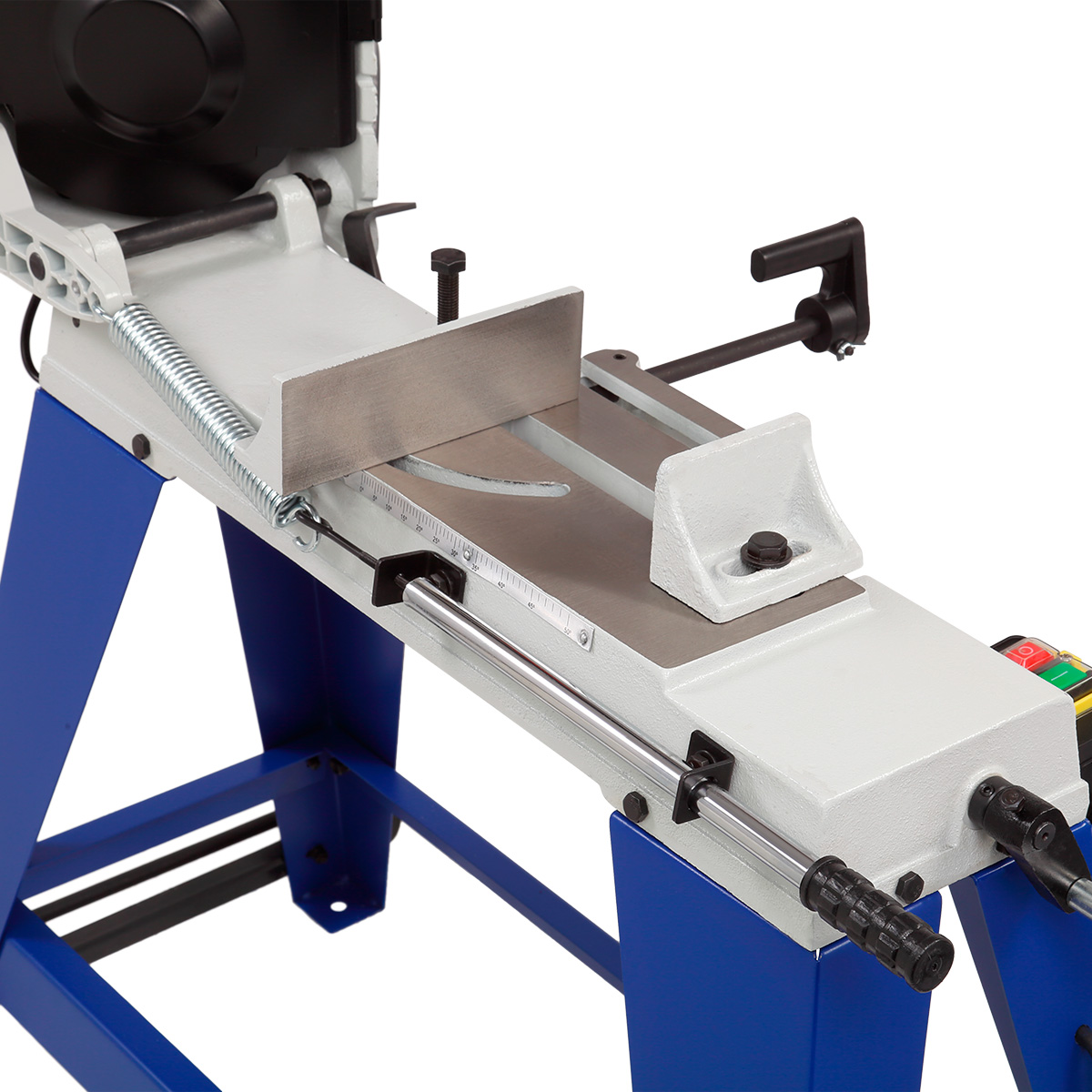

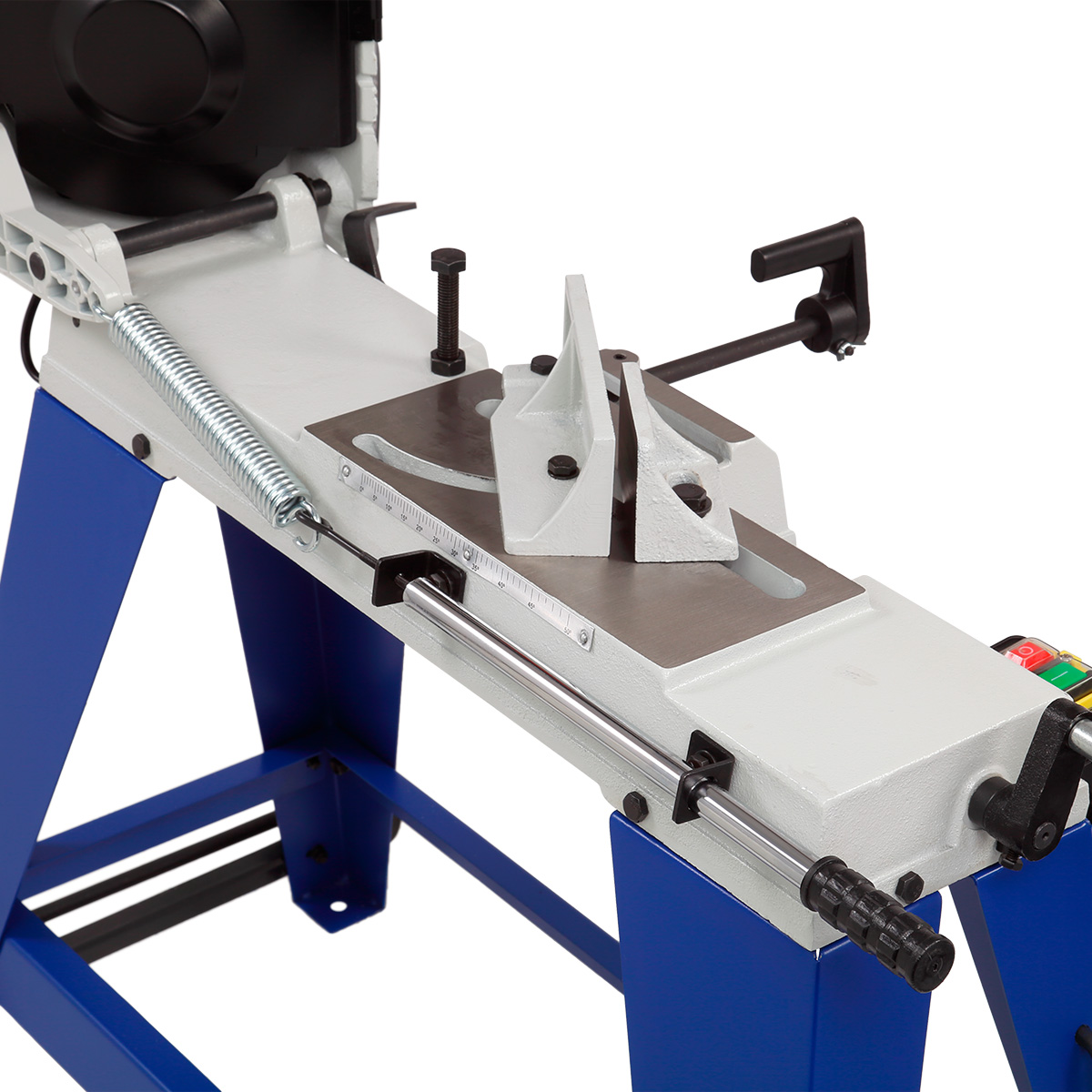

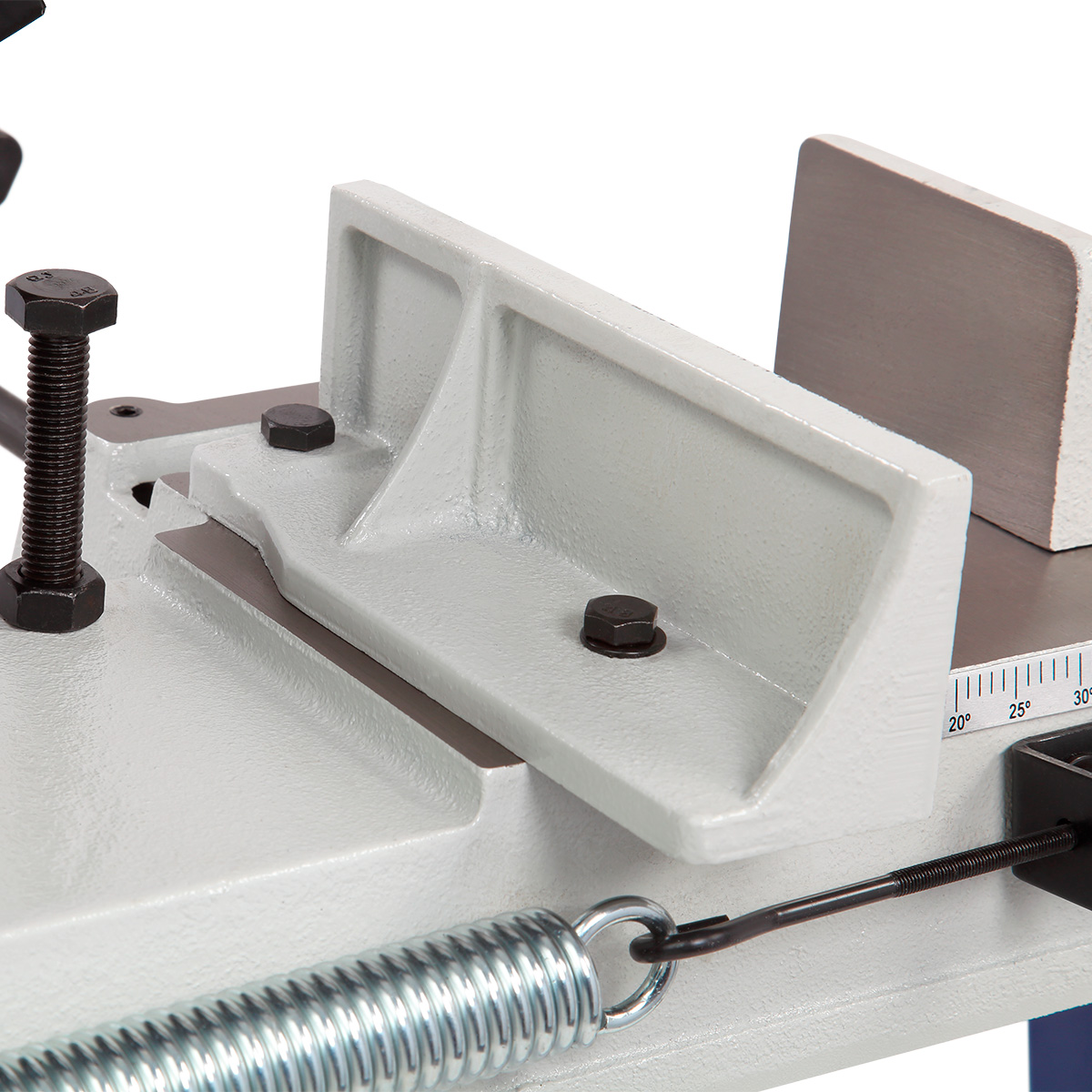

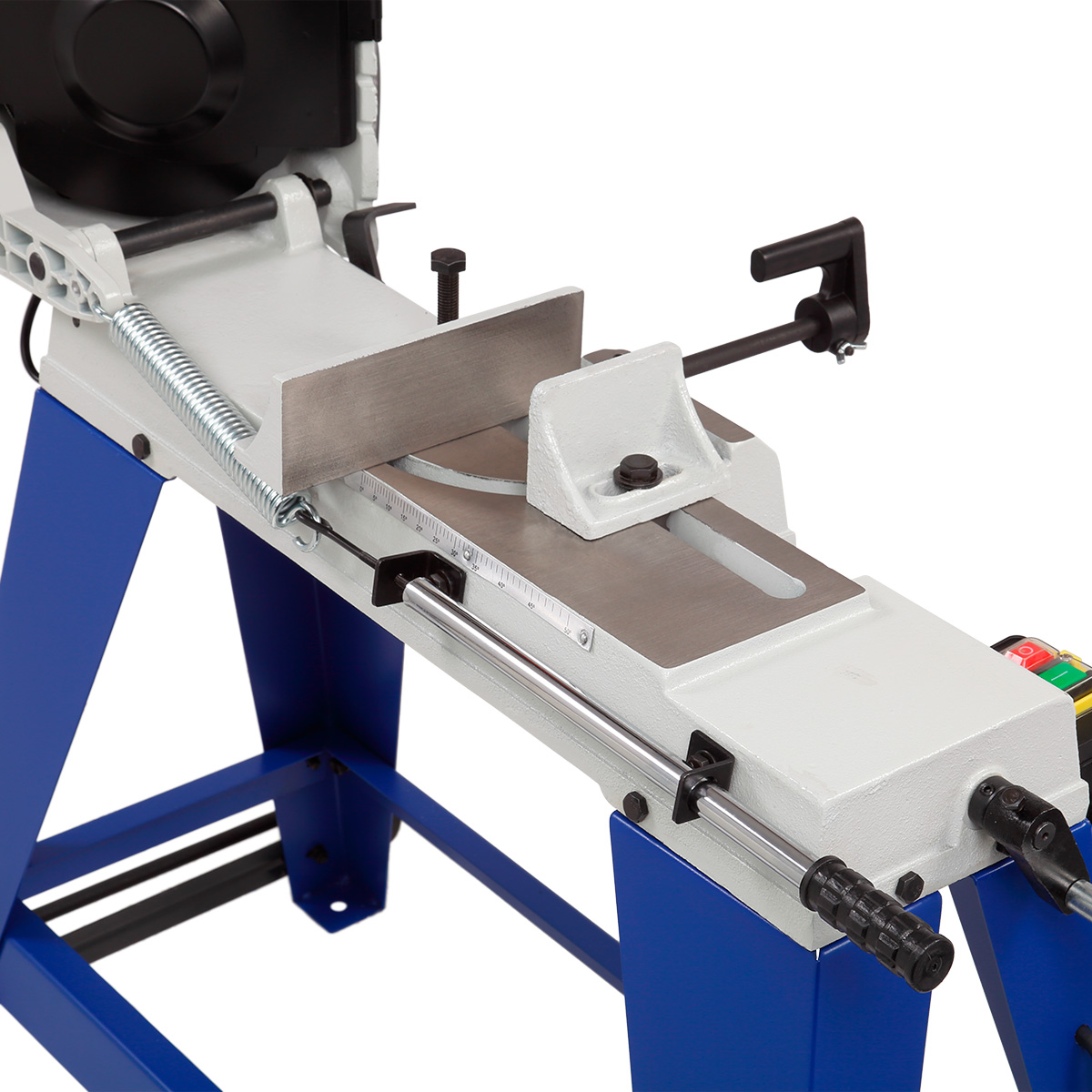

Тиски станка позволяют надежно фиксировать заготовку и выполнять резку под углом от 0° до 45° (при горизонтальном положении пильной рамы).
Ограничитель длины обеспечивает возможность серийного производства деталей с высокой степенью повторяемости.

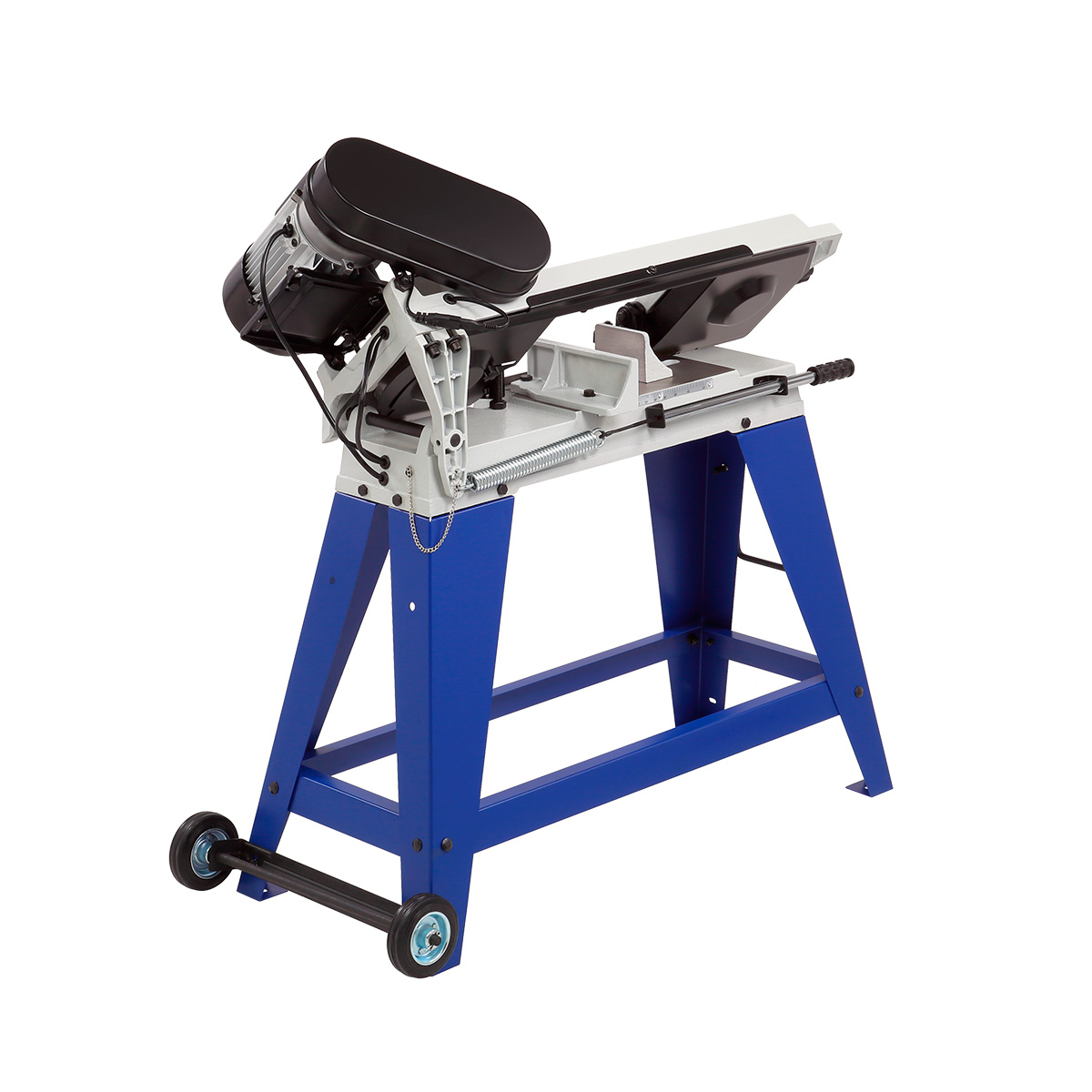

Для перемещения станка по мастерской нужно взяться за специальную ручку, приподнять станок чтоб колёса коснулись пола и, собственно, переставить его в нужное место.
Станок сочетает в себе компактные габариты при массе 50 кг, работу с разными материалами, удобство работы в любом из положений рамы.
Особенности:
- Работа в двух режимах: горизонтальная и вертикальная резка
- Поворотные тиски с диапазоном 0-45°
- Массивная чугунная конструкция пильной рамы, основания, шкивов
- Асинхронный двигатель 550 Вт с режимом работы S1
- Три скорости вращения пильного полотна 21/30/44 м/мин

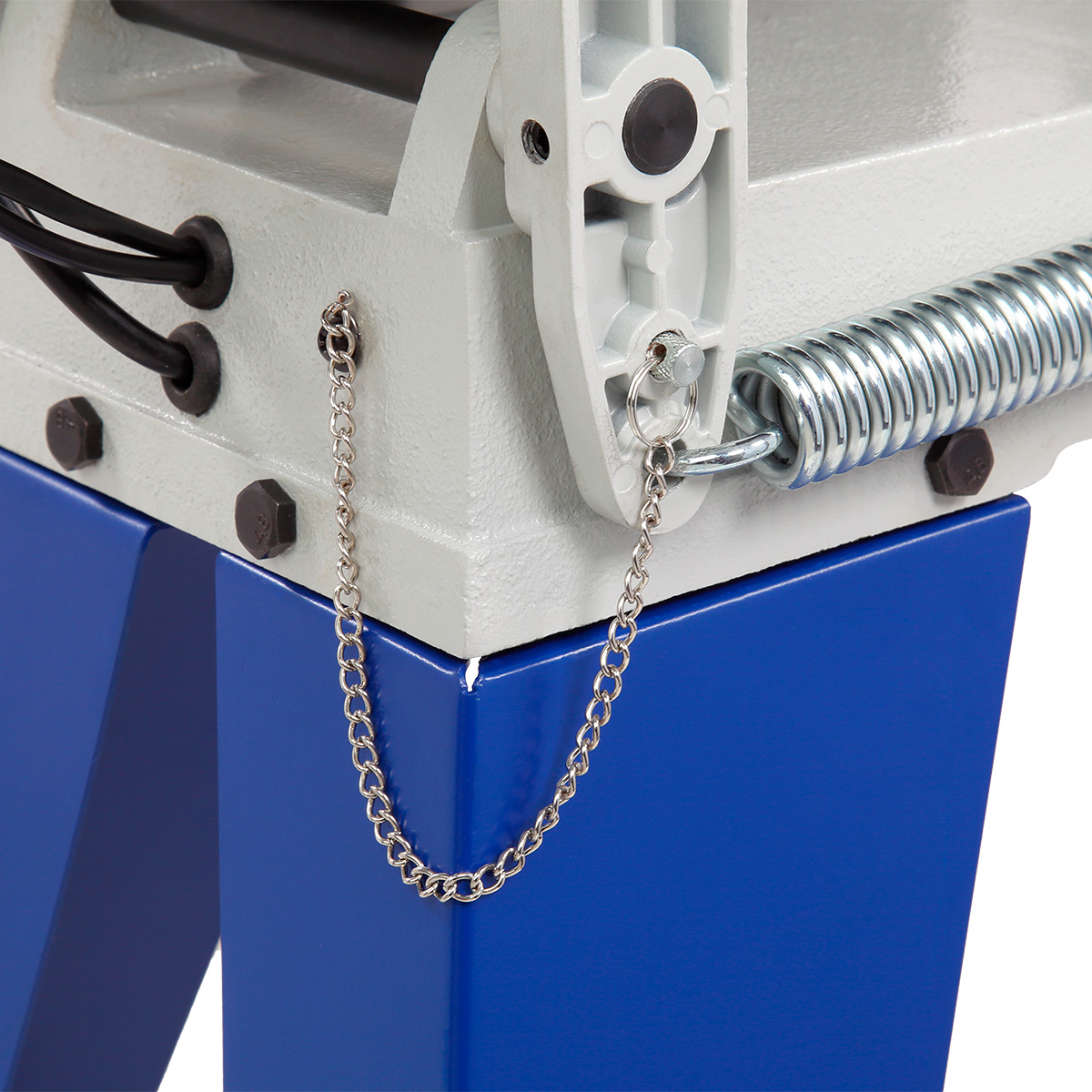

- Компенсирующая пружина для облегчения подъема пильной рамы
- Колёса помогают легко перемещать станок
Комплектация:
- Станок ленточнопильный в сборе
- Стол рабочий
- Опора стола
- Ручка для перемещения
- Стержень ограничителя длины заготовки
- Ограничитель длины заготовки
- Блок ременной передачи
- Ремень клиновой
- Пильное полотно 1638×12,7×0,65 мм 14TPI
- Шкив электродвигателя
- Шкив ведомый
- Опора станка 4 шт
- Поперечина опоры станка длинная 2 шт
- Поперечина опоры станка короткая 2 шт
- Кронштейн для крепления колес
- Ось колесная
- Колесо 2 шт
- Комплект крепежа
- Руководство по эксплуатации
- Упаковка
Параметры:
- Напряжение питающей сети 230 В
- Тип электродвигателя Асинхронный
- Потребляемая мощность 550 Вт
- Режимы работы S1
- Тип ремня Клиновой/О-508/10 × 508
- Тип передачи Ременной
- Материал основания станка Чугун
- Высота рабочей поверхности относительно пола 610 мм
- Длина полотна пилы 1638 мм
- Скорость пильного полотна 21/30/44 м/мин
- Частота вращения вала двигателя 1490 об/мин
- Длина электрошнура 1,8 м
- Диаметр шкива пильного полотна 181 мм
- Диапазон угла поворота тисков 0-45 °
- Максимальный диаметр круглой заготовки при пилении под углом 90/45° 115/70 мм
- Максимальный размер квадратной заготовки при пилении под углом 90/45° 115 × 115/70 × 70 мм
- Максимальная размер прямоугольной заготовки при пилении под углом 90/45° 100 × 150/70 × 80 мм
- Материал изготовления пильной рамы Чугун
- Материал изготовления шкивов пильного полотна Чугун
- Размер рабочего стола для вертикальной резки (Д×Ш) 240 × 245 мм
- Уровень звукового давления (шума) 70 дБ
- Габаритный размер (Д × Ш × В) 1020 × 550 × 1390 мм
- Размер упаковки (Д × Ш × В) 1030 × 340 × 440 мм
- Масса нетто 50 кг
- Масса брутто 52 кг
