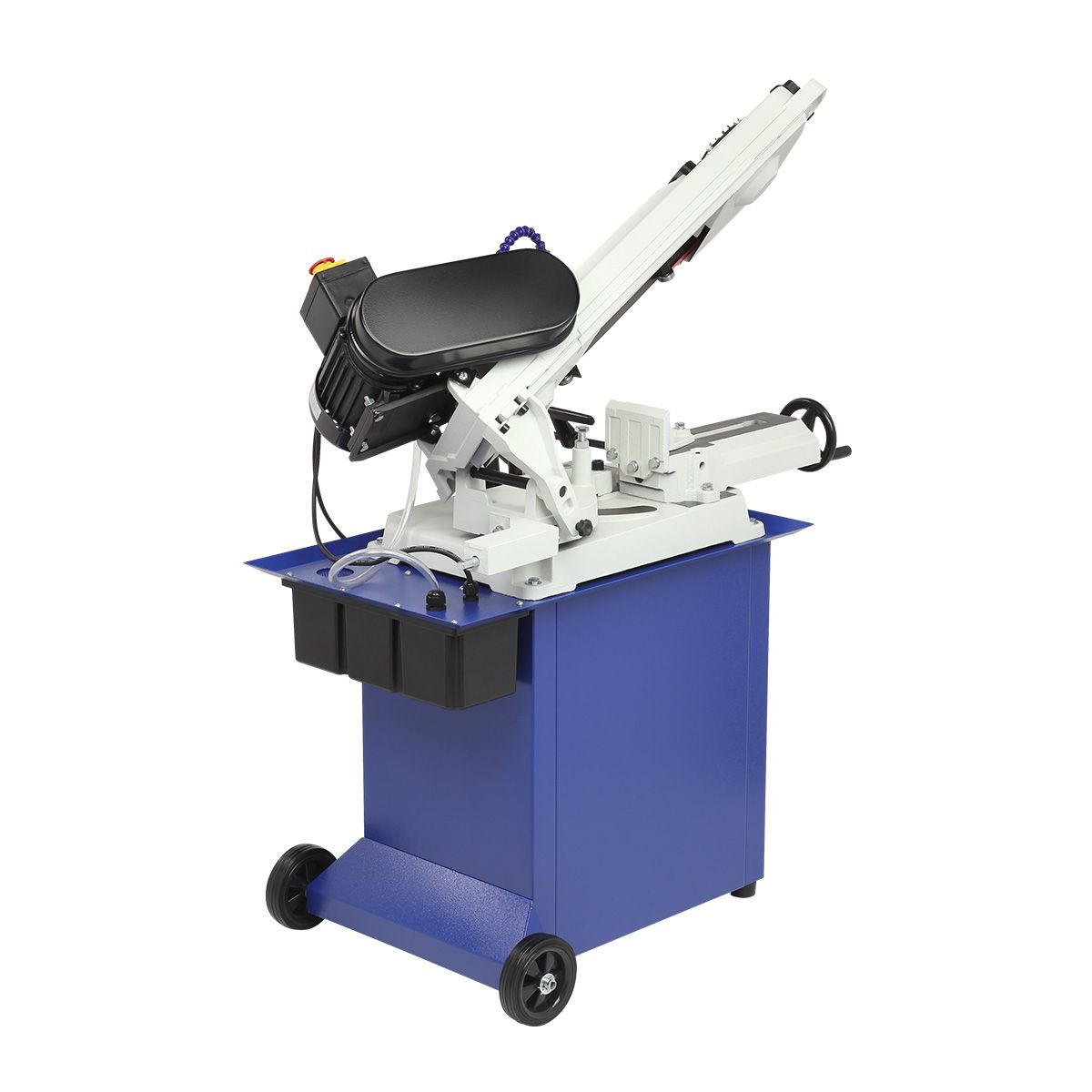

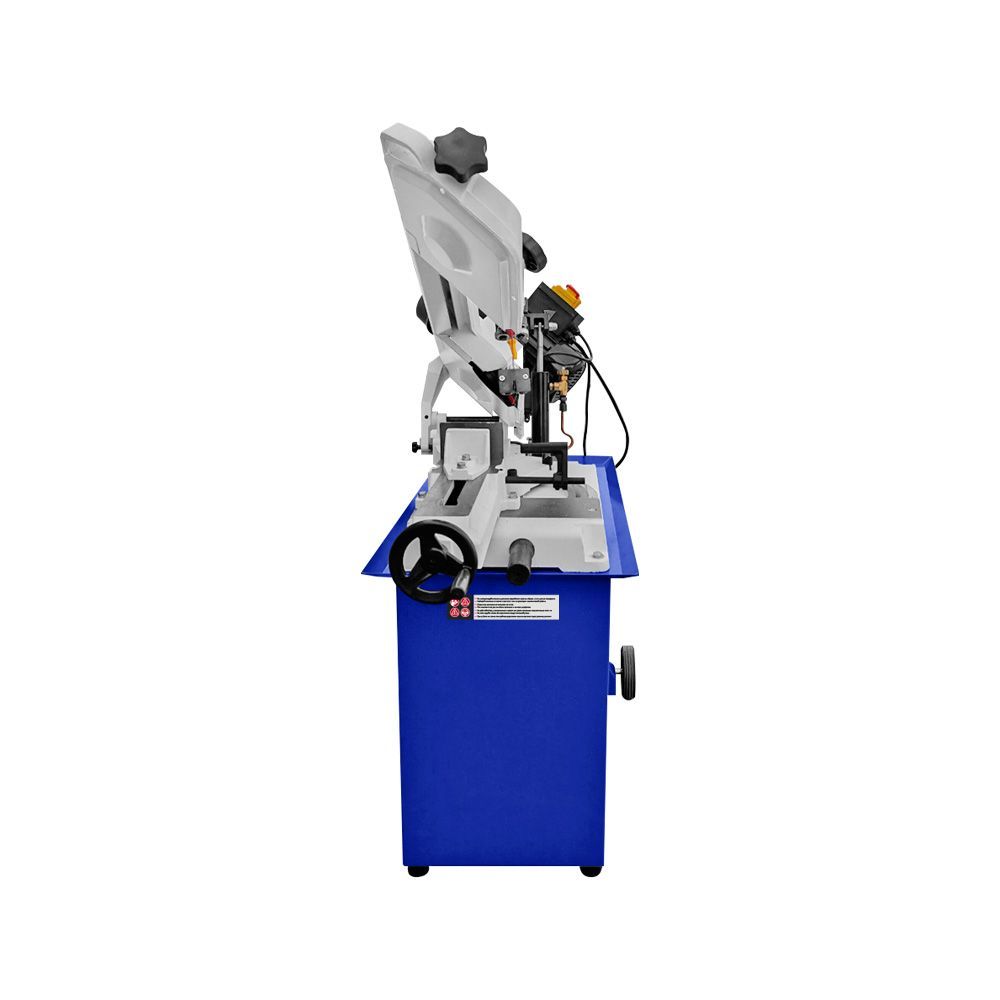

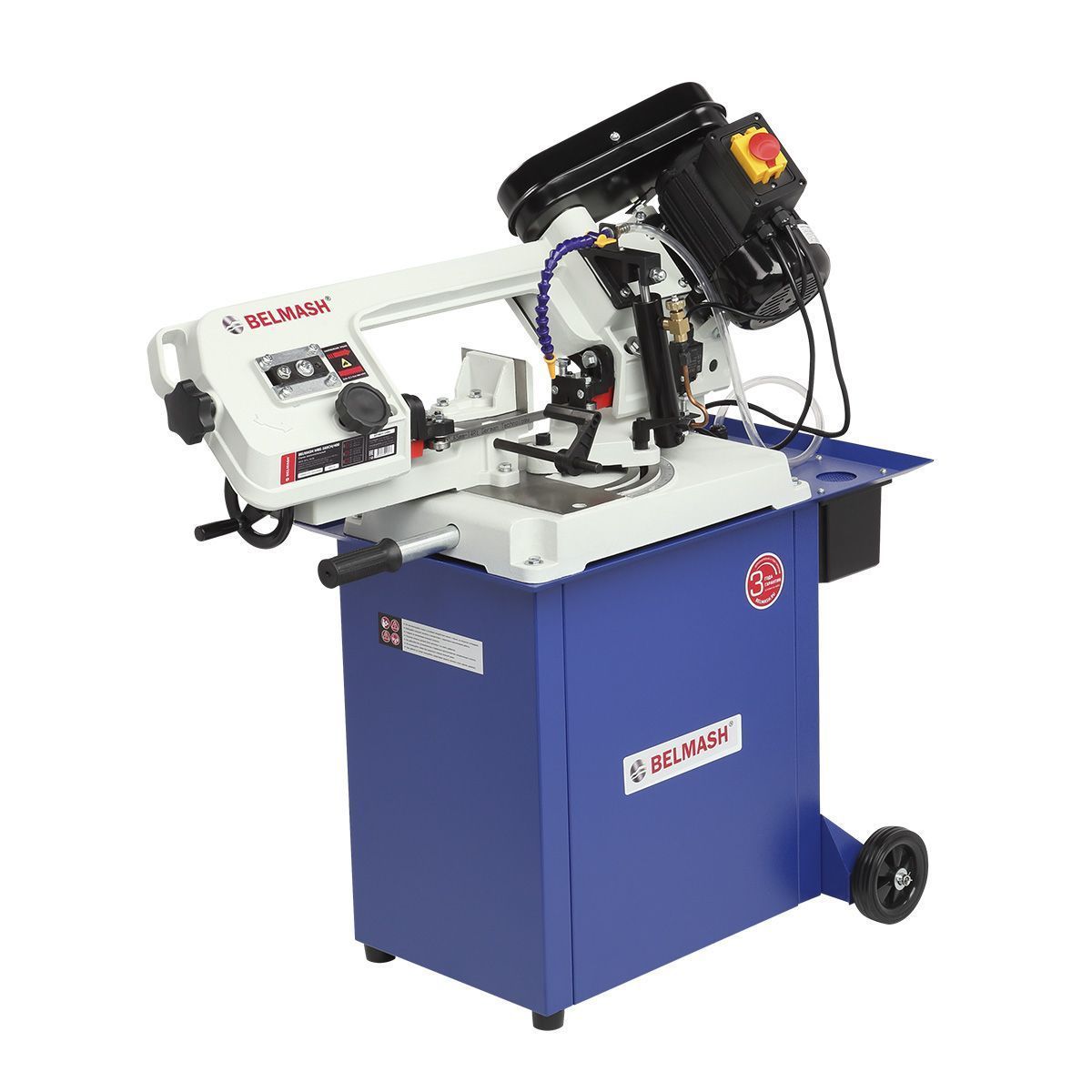

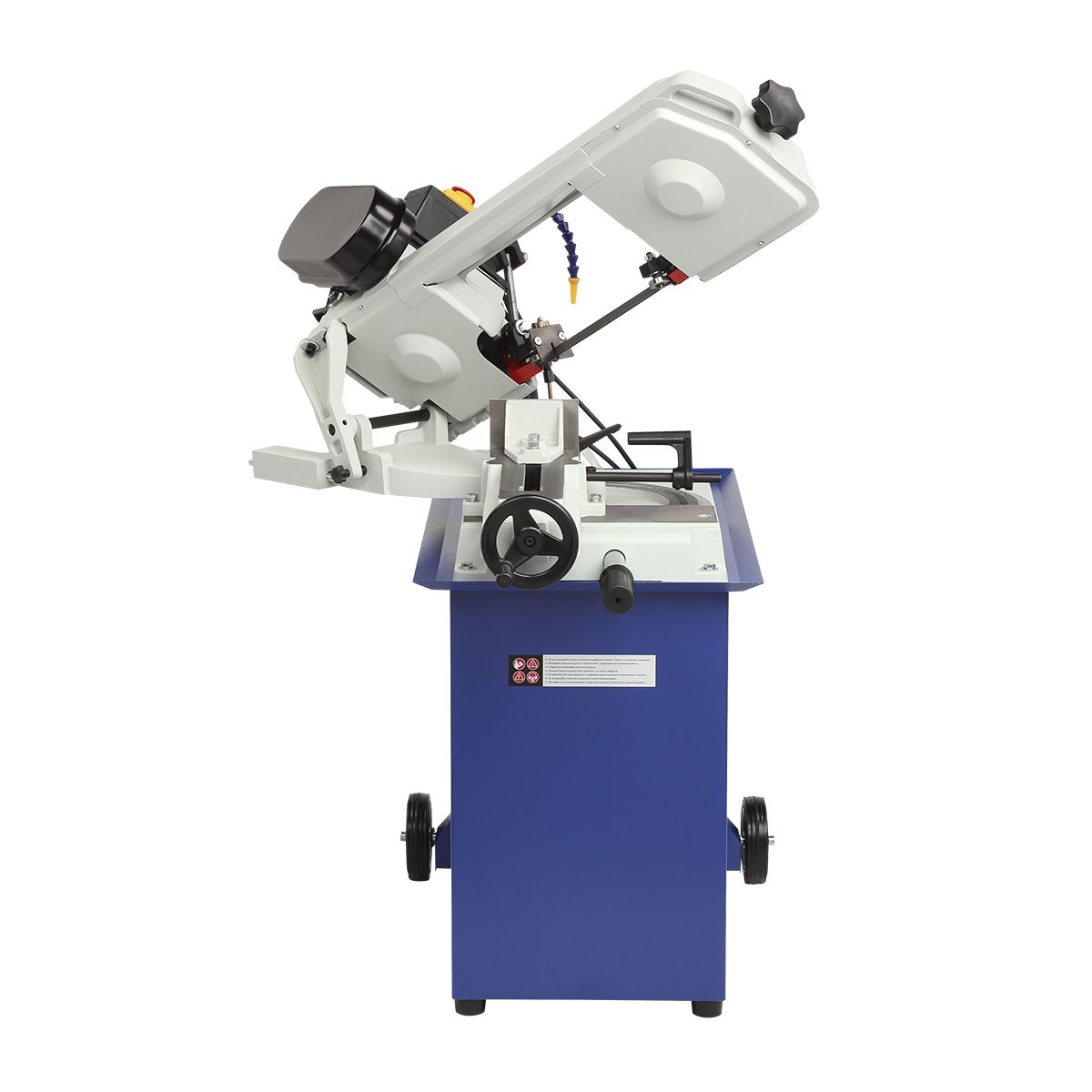

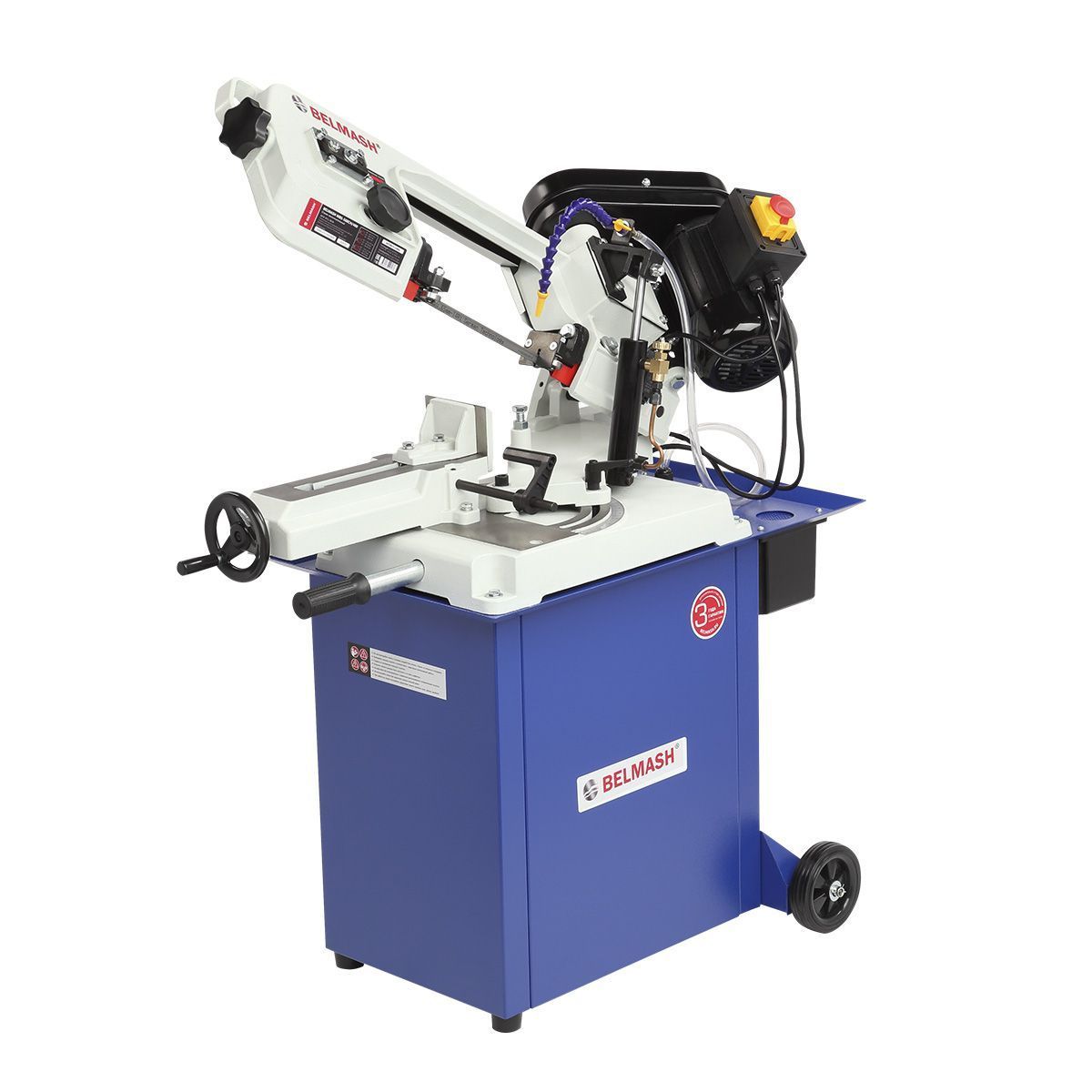

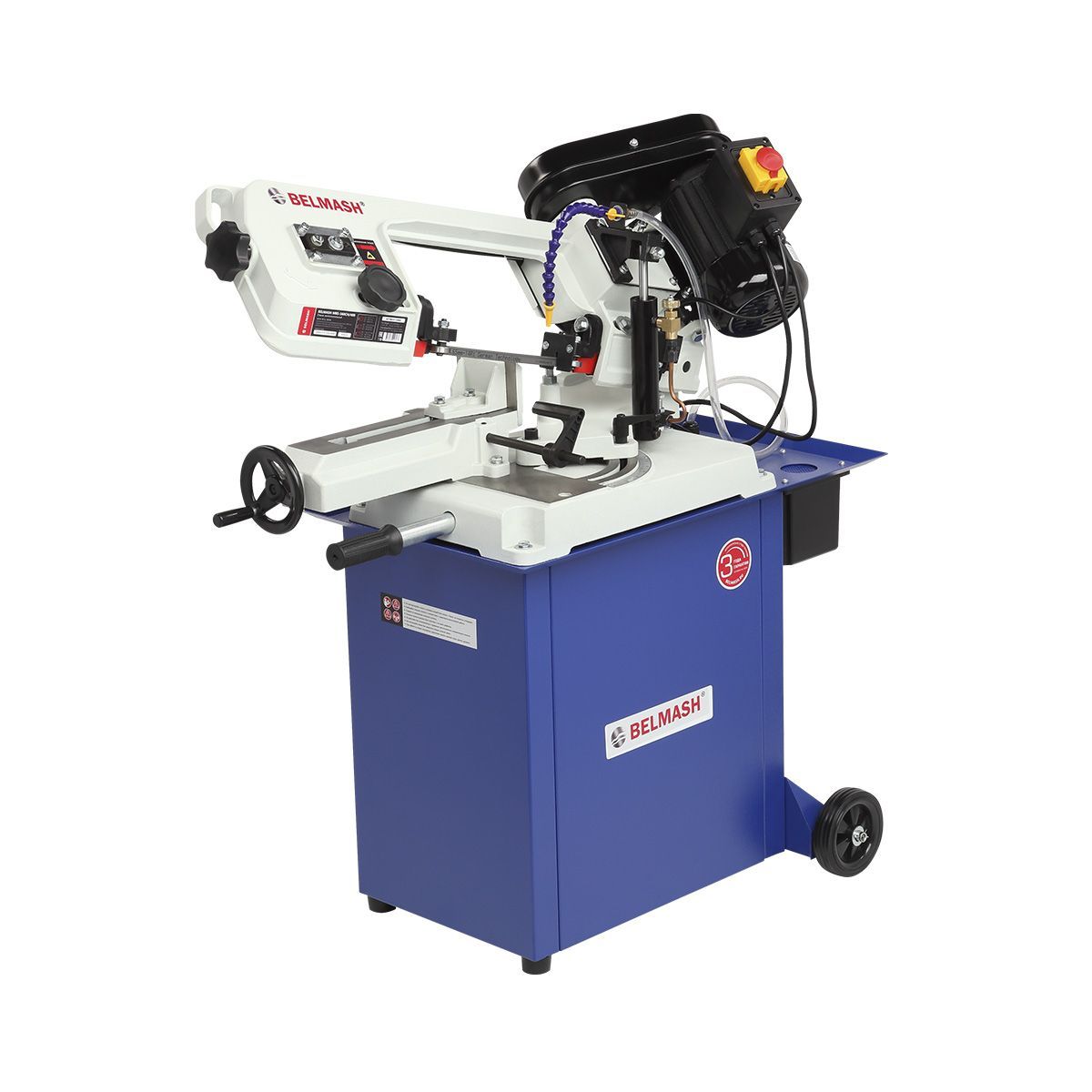

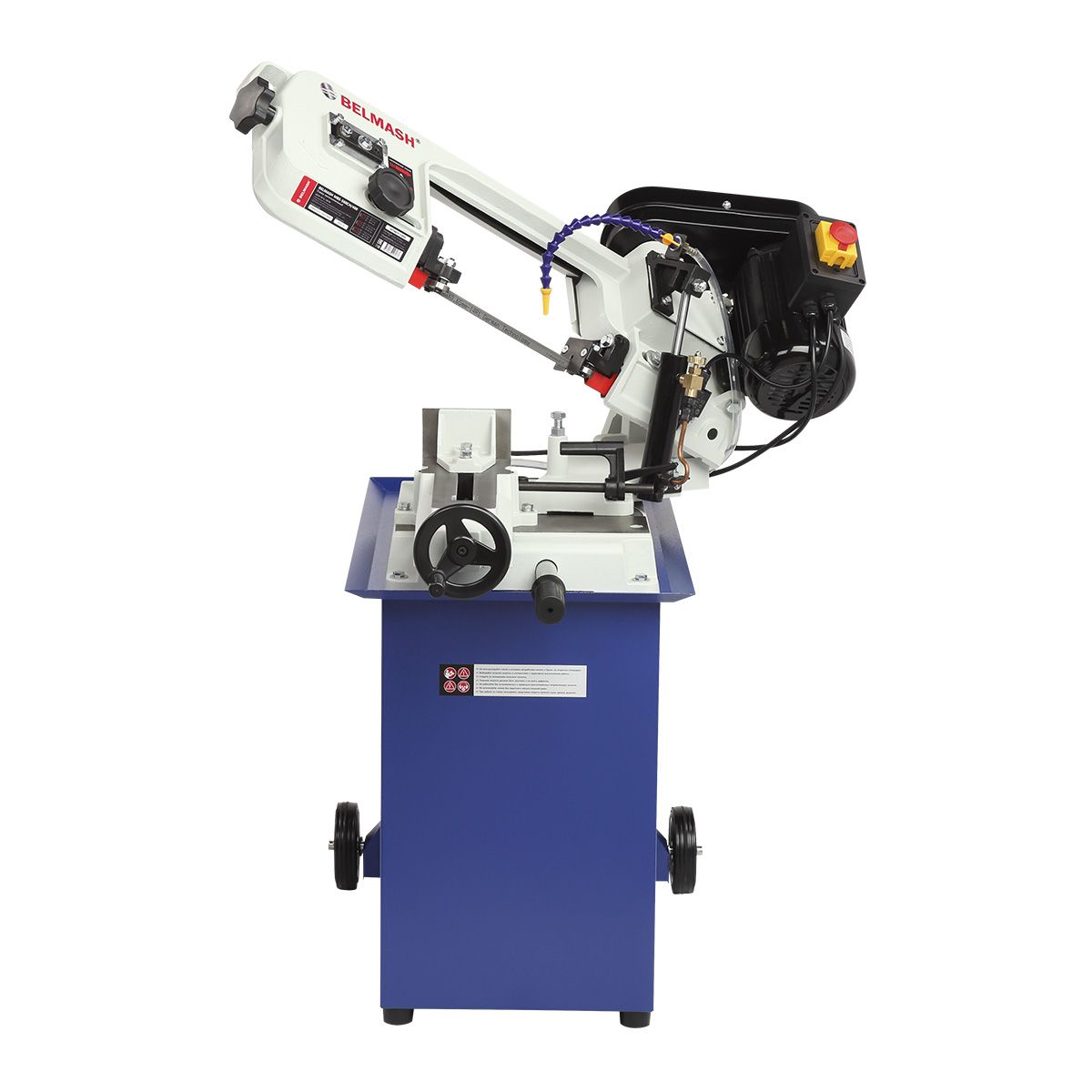

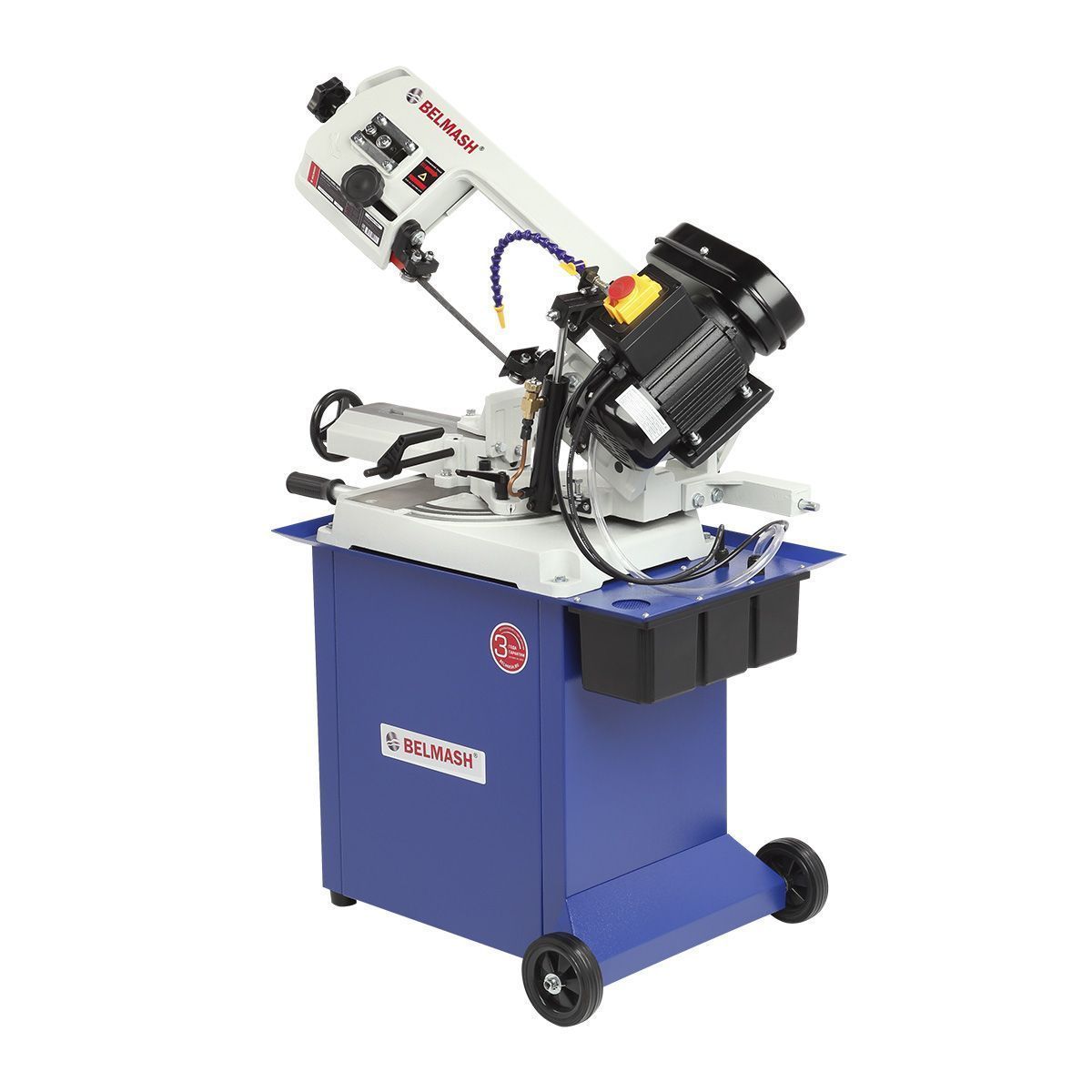

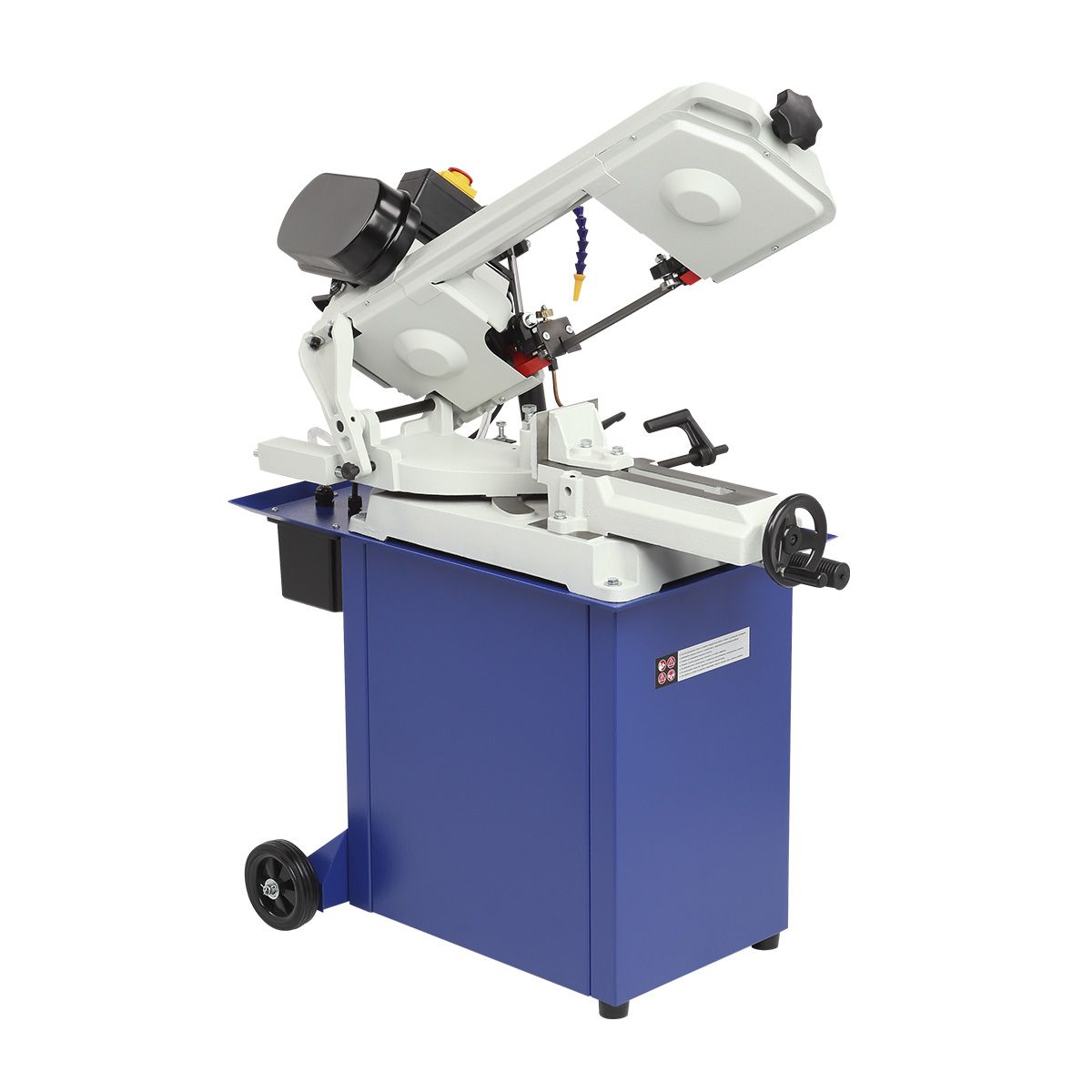

Станок BELMASH MBS-560CH предназначен для точного распила черных (сталь, чугун) и цветных металлов, а также их сплавов. Он эффективно обрабатывает заготовки любого сечения - сплошные, полые или профильные, обеспечивая чистый и ровный рез. Идеально подходит для использования в производственных цехах и мастерских при выполнении мелкосерийных работ.
На прочном основании из листовой стали установлена массивная пильная рама из чугуна. Такая конструкция обеспечивает устойчивость станка во время работы и эффективно гасит вибрации, что особенно важно при обработке твердых металлов.

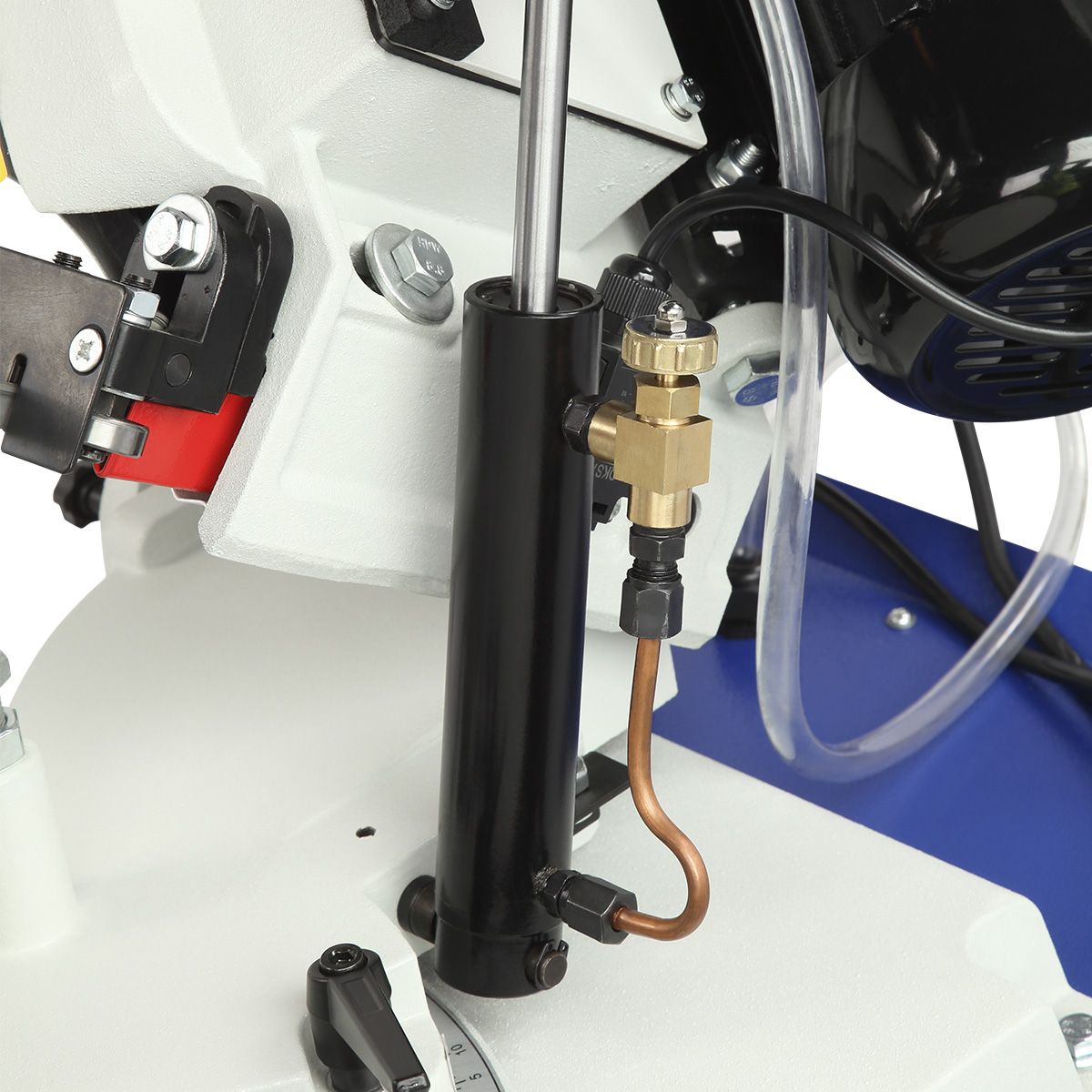

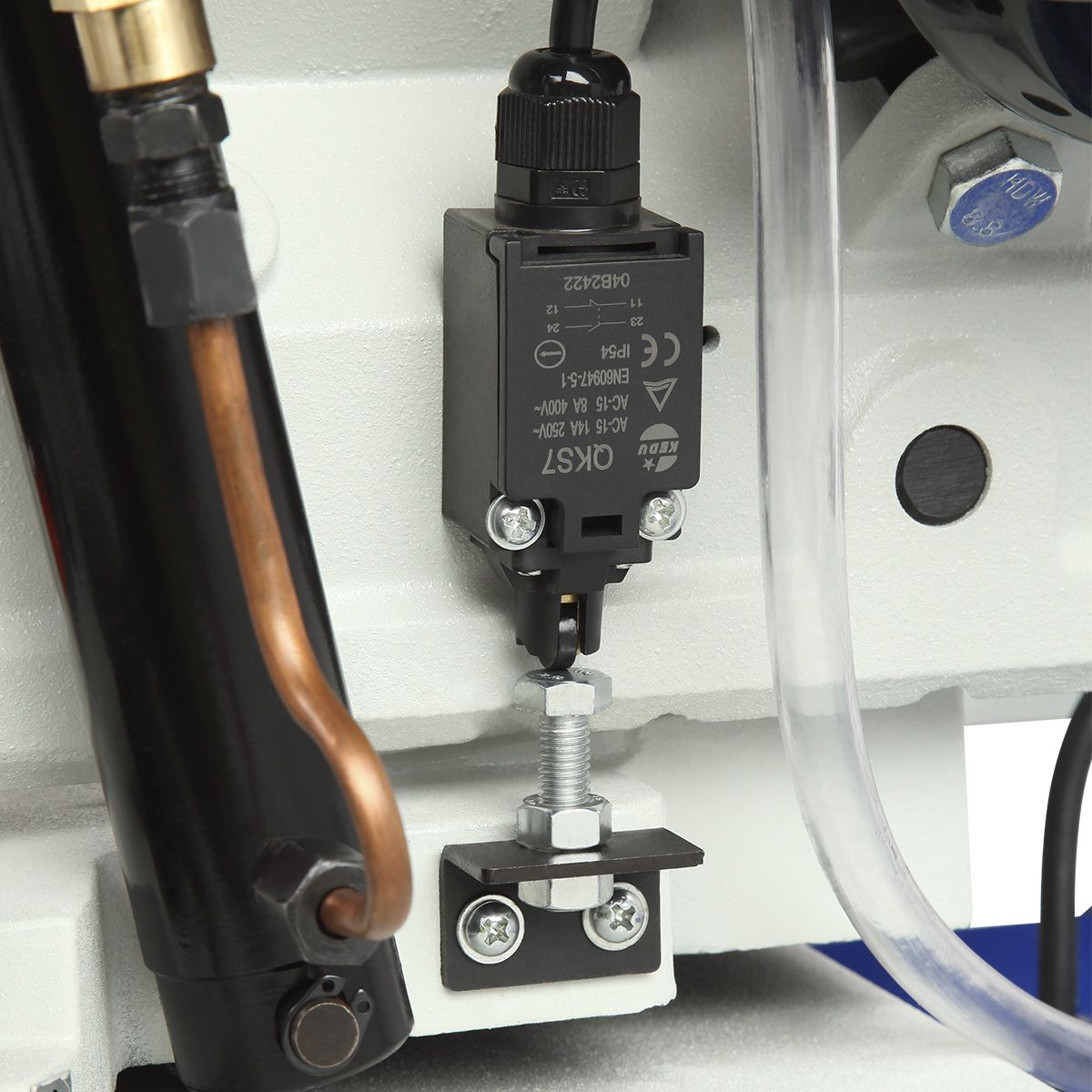

Пильная рама опускается с помощью гидравлической системы, скорость подачи которой можно регулировать клапана на гидроцилиндре. Это позволяет адаптировать станок для работы с разными материалами. После завершения реза автоматический выключатель останавливает пилу, что значительно упрощает процесс, особенно при серийном производстве.
Подъем рамы осуществляется вручную, а встроенная компенсационная пружина снижает требуемое усилие.

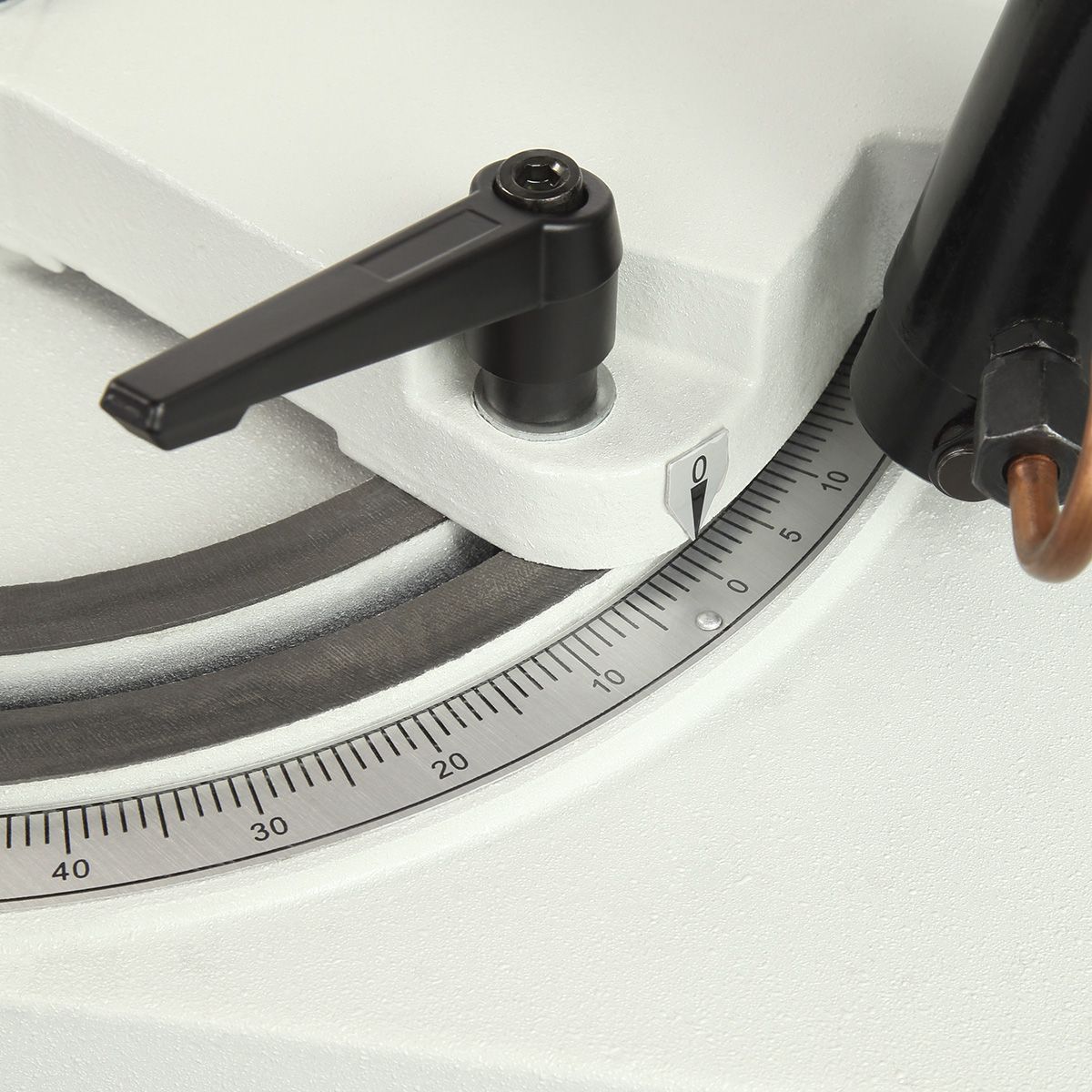

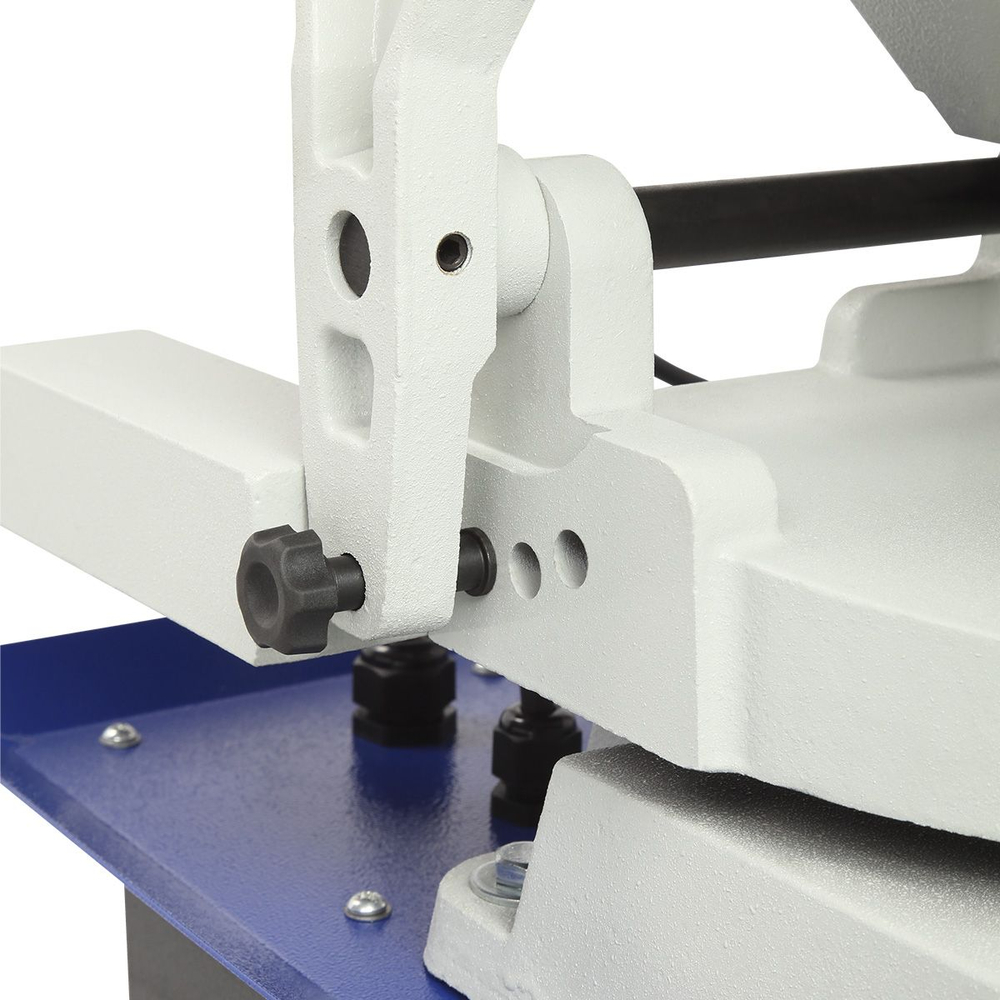

На станке можно производить угловые резы в диапазоне от -60° до +45°. Точная установка угла производится по градуированной шкале, что обеспечивает высокую точность обработки.

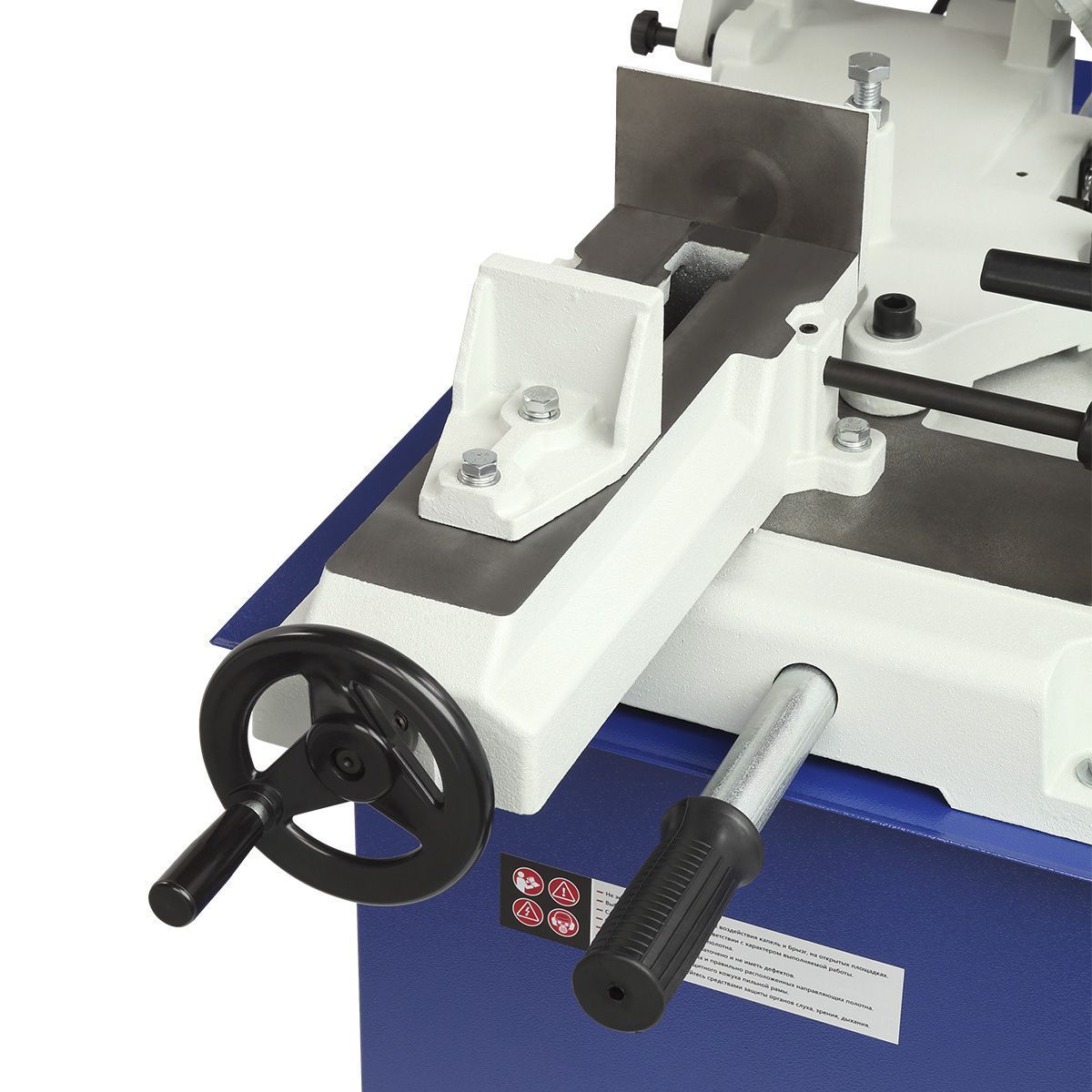

Для надежной фиксации заготовок используются массивные чугунные тиски с широкими губками. Их положение регулируется с помощью удобного маховика, что позволяет надежно зажимать детали нужного размера.

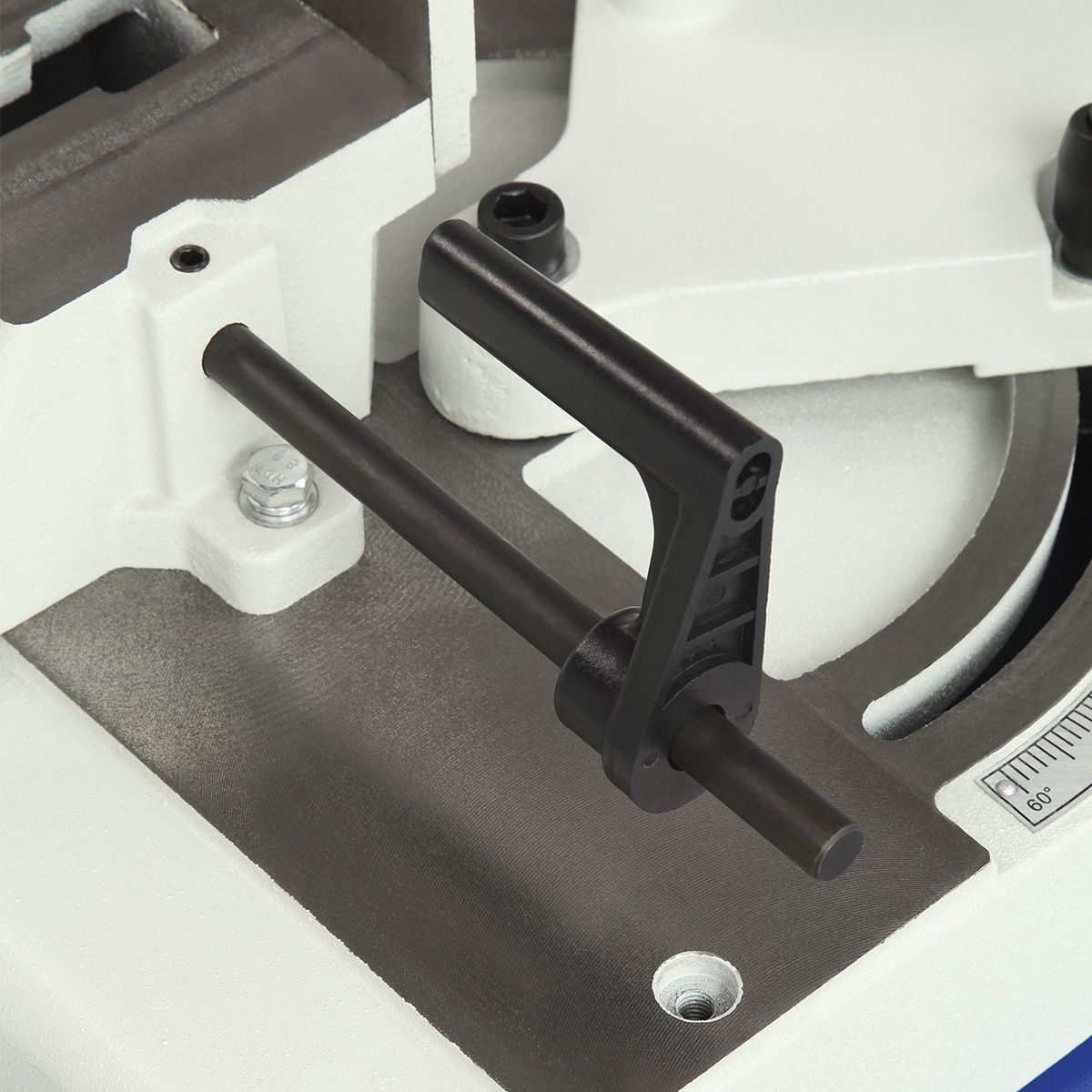

Дополнительный ограничитель длины помогает быстро выставлять одинаковые размеры заготовок, обеспечивая высокую повторяемость при серийном производстве.

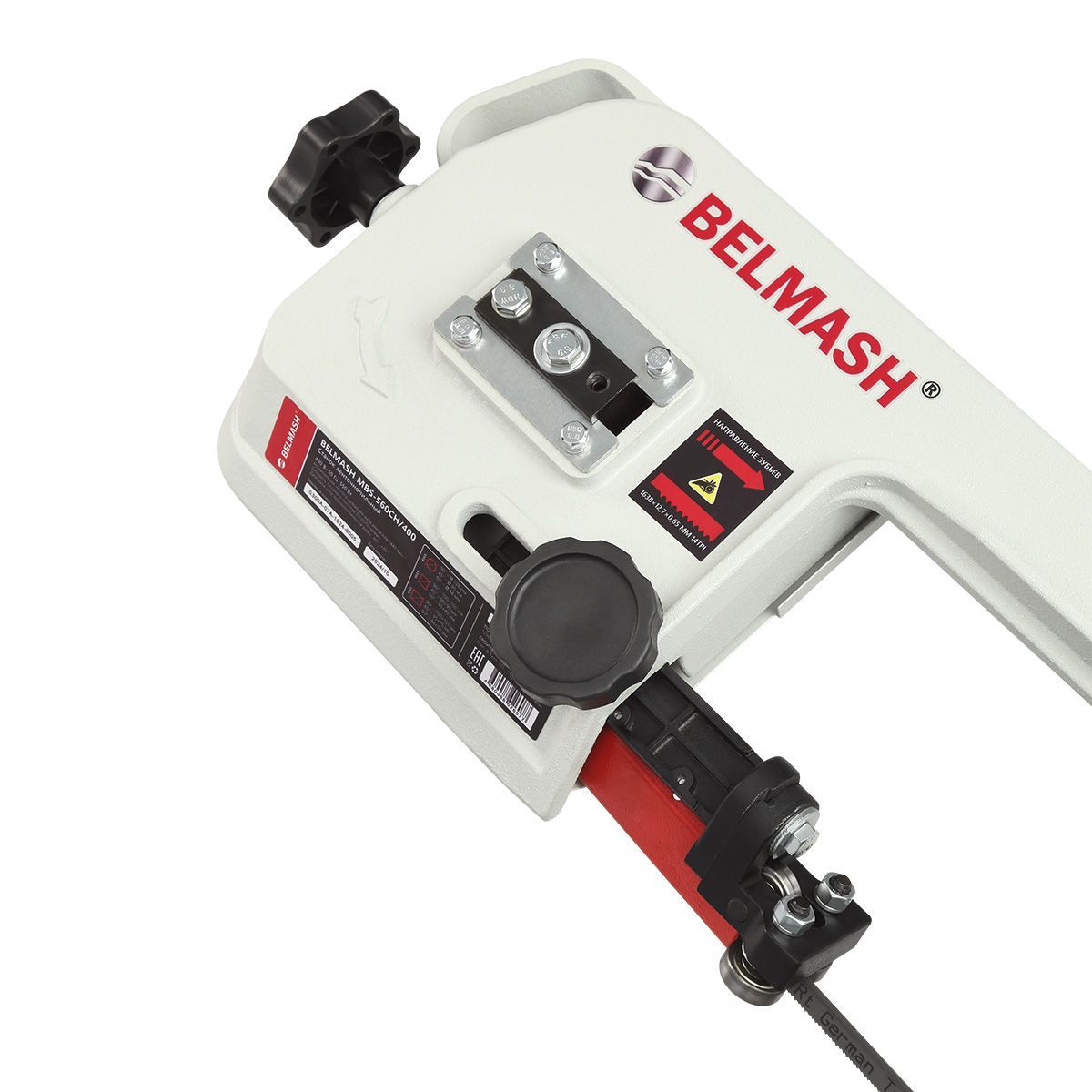

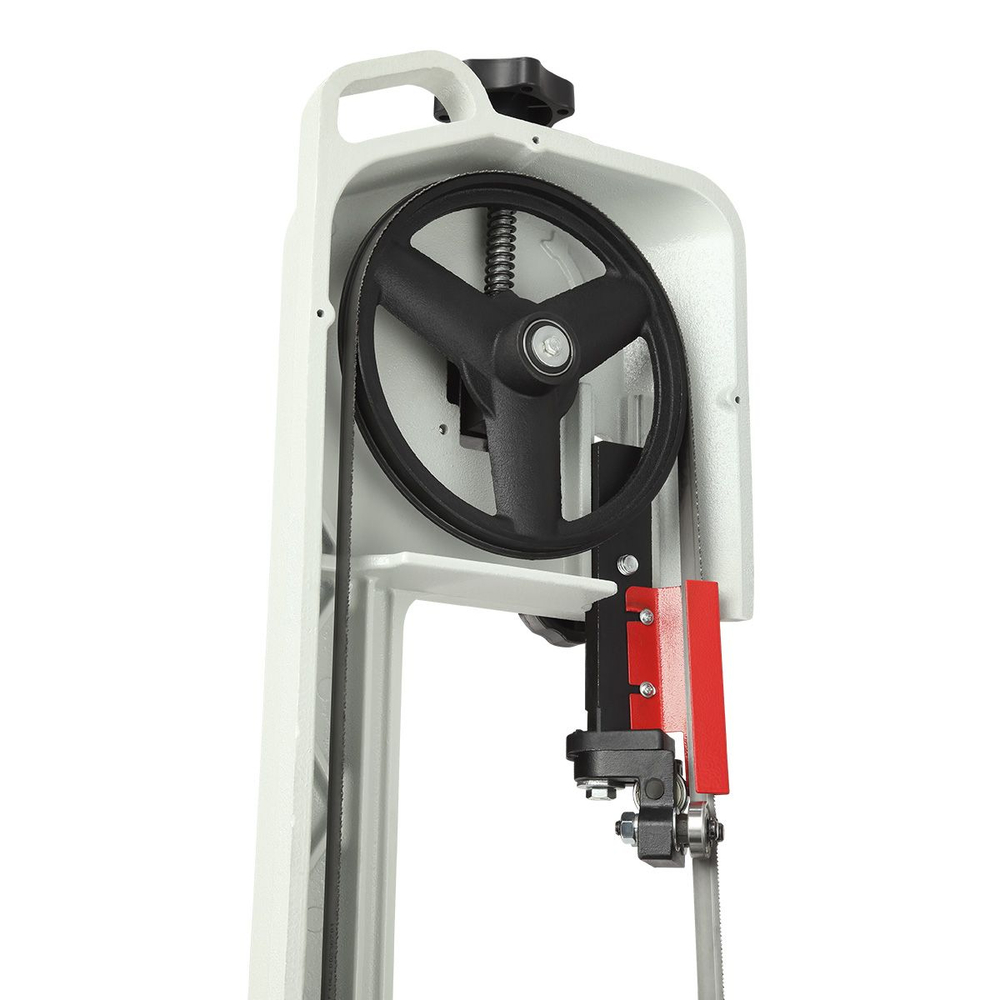

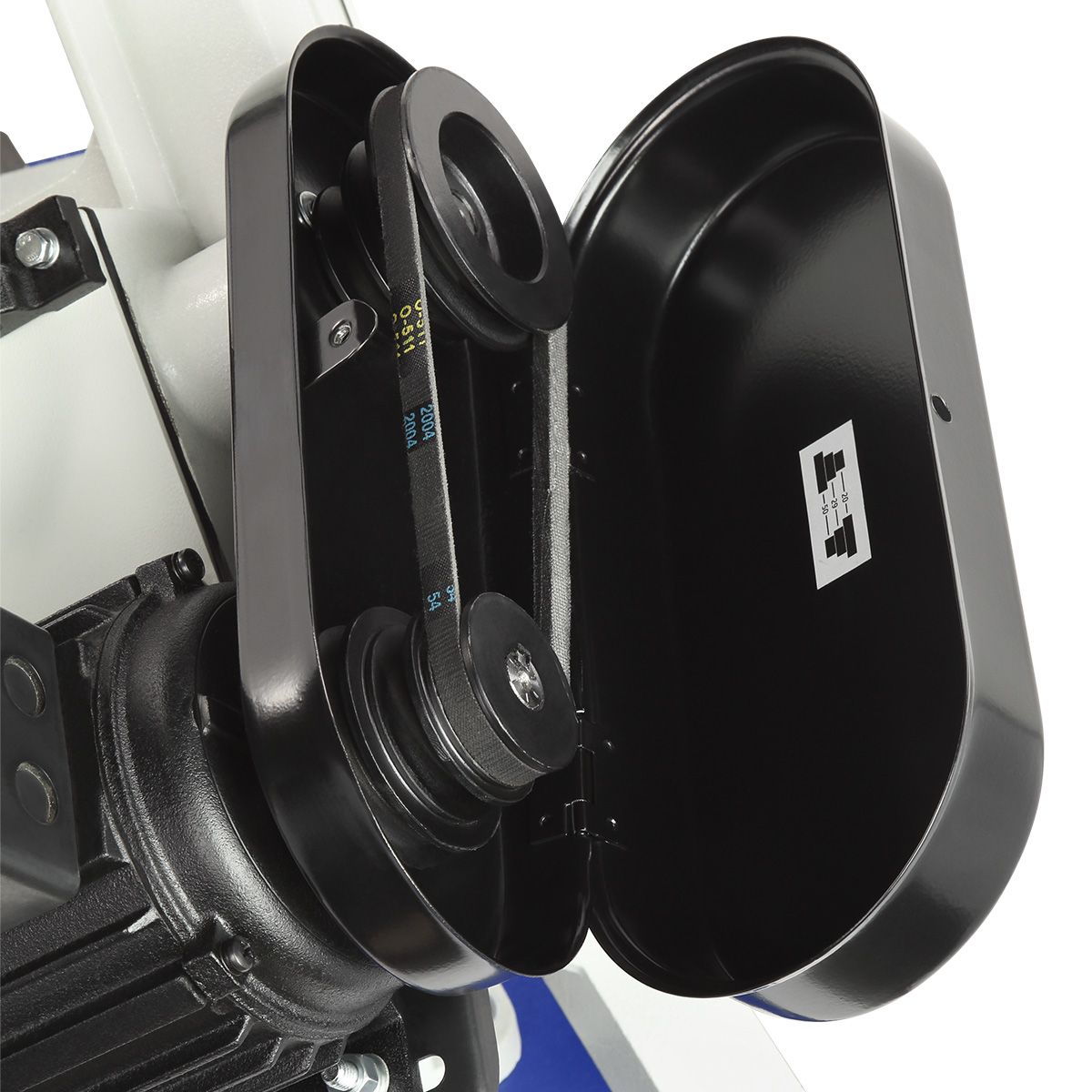

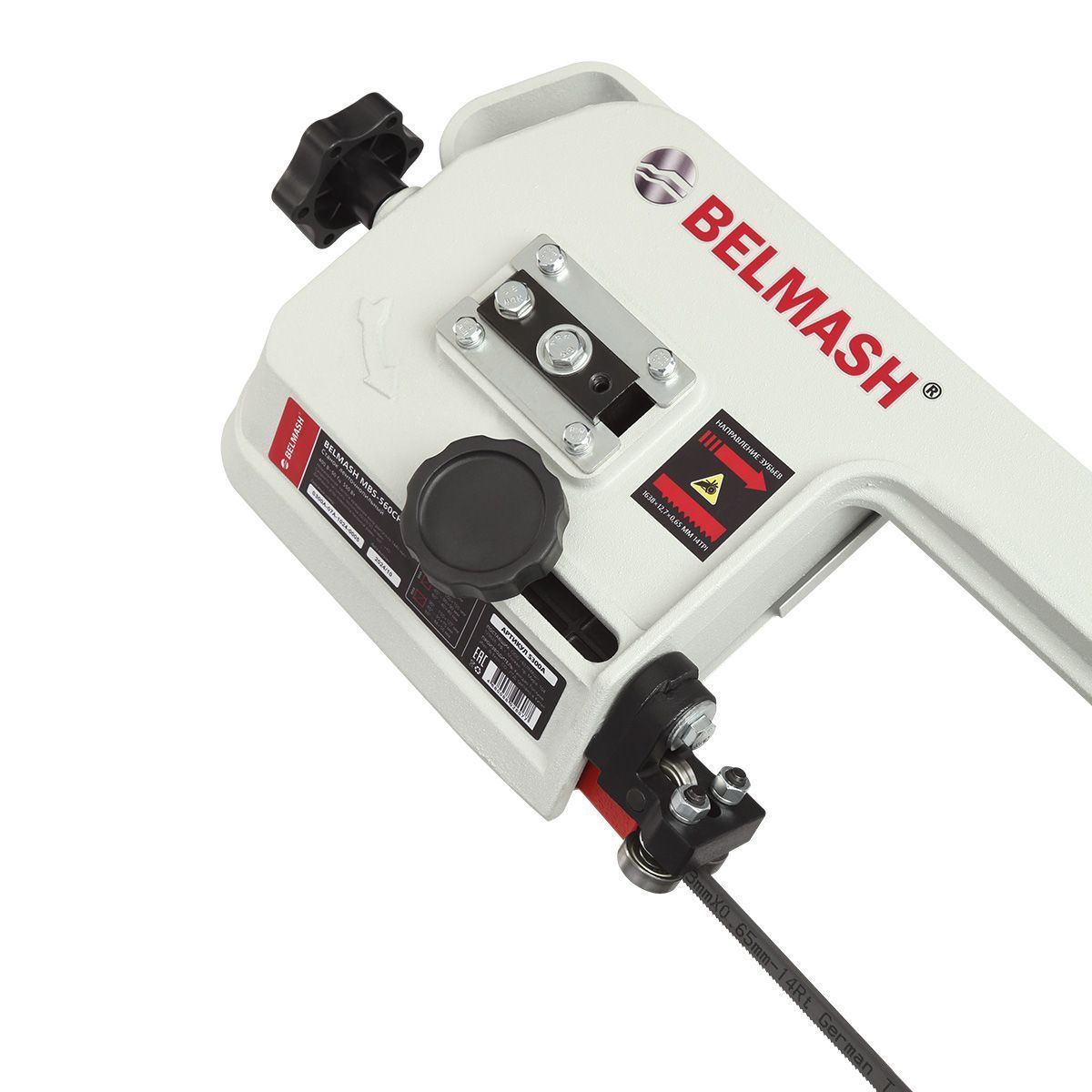

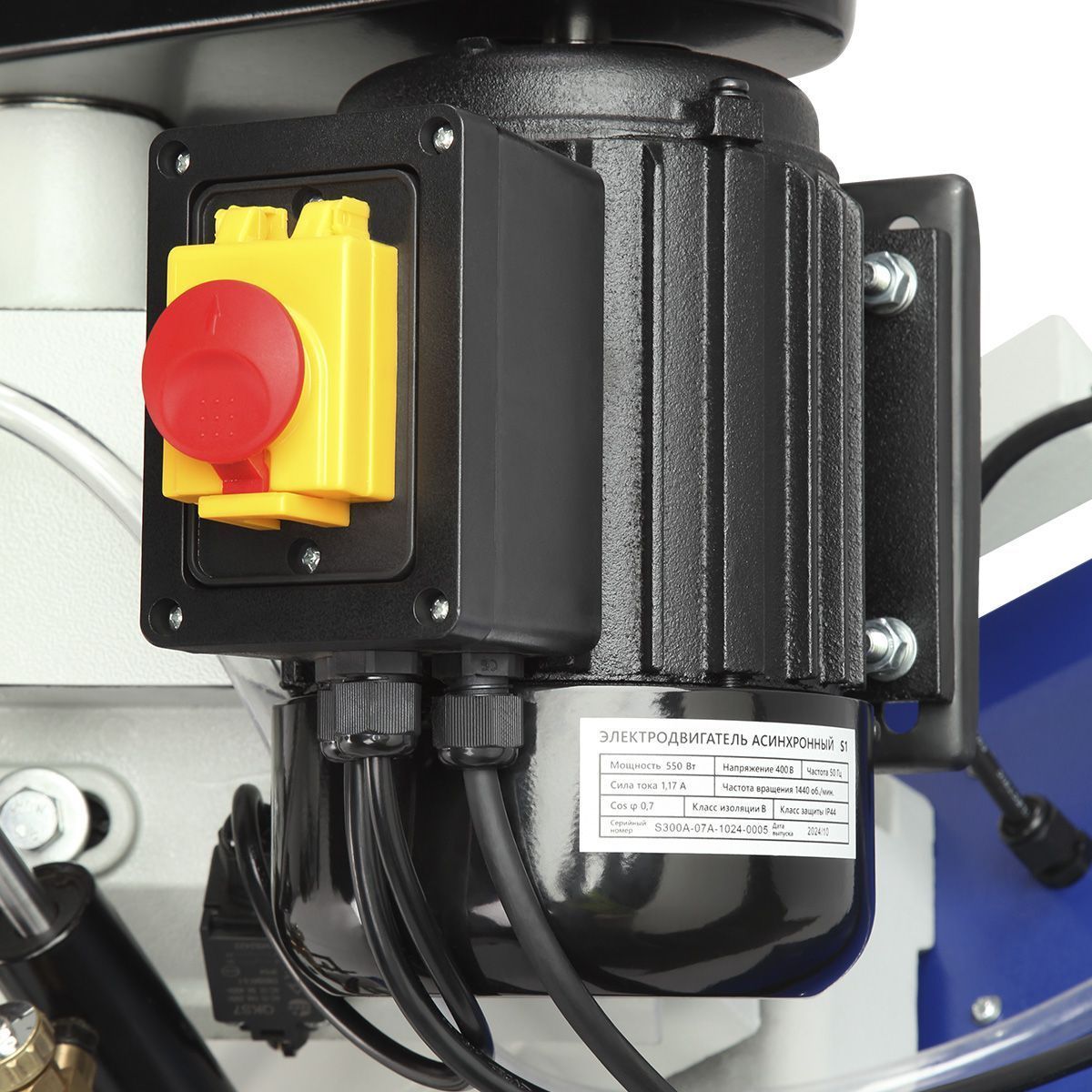

Станок оснащен мощным асинхронным двигателем 550 Вт, S1, работающим от сети 230/380 В. Переключение между тремя скоростями резания 20/29/50 м/мин осуществляется простым перекидыванием клинового ремня. Натяжение пильного полотна регулируется специальной ручкой, что обеспечивает стабильную работу и продлевает ресурс оборудования.
Особенности:
- 3 скорости резания 20/29/50 м/мин для оптимальной обработки разных материалов
- Гидравлическая система подачи обеспечивает плавное опускание пильной рамы
- Компенсационная пружина облегчает подъем пильной рамы
- Широкий диапазон углов реза от -60° до +45°
- Надежная чугунная конструкция снижает вибрации и повышает точность

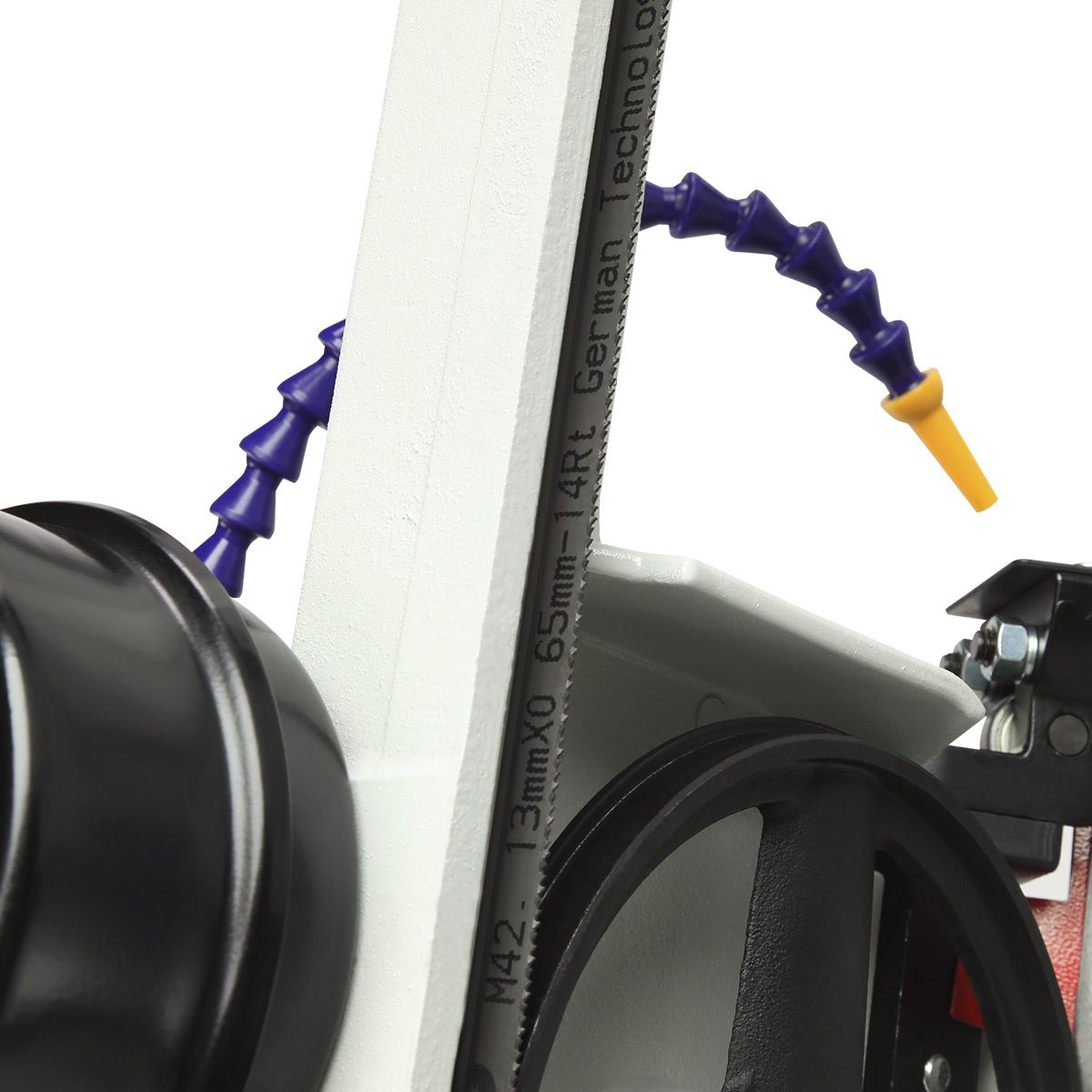

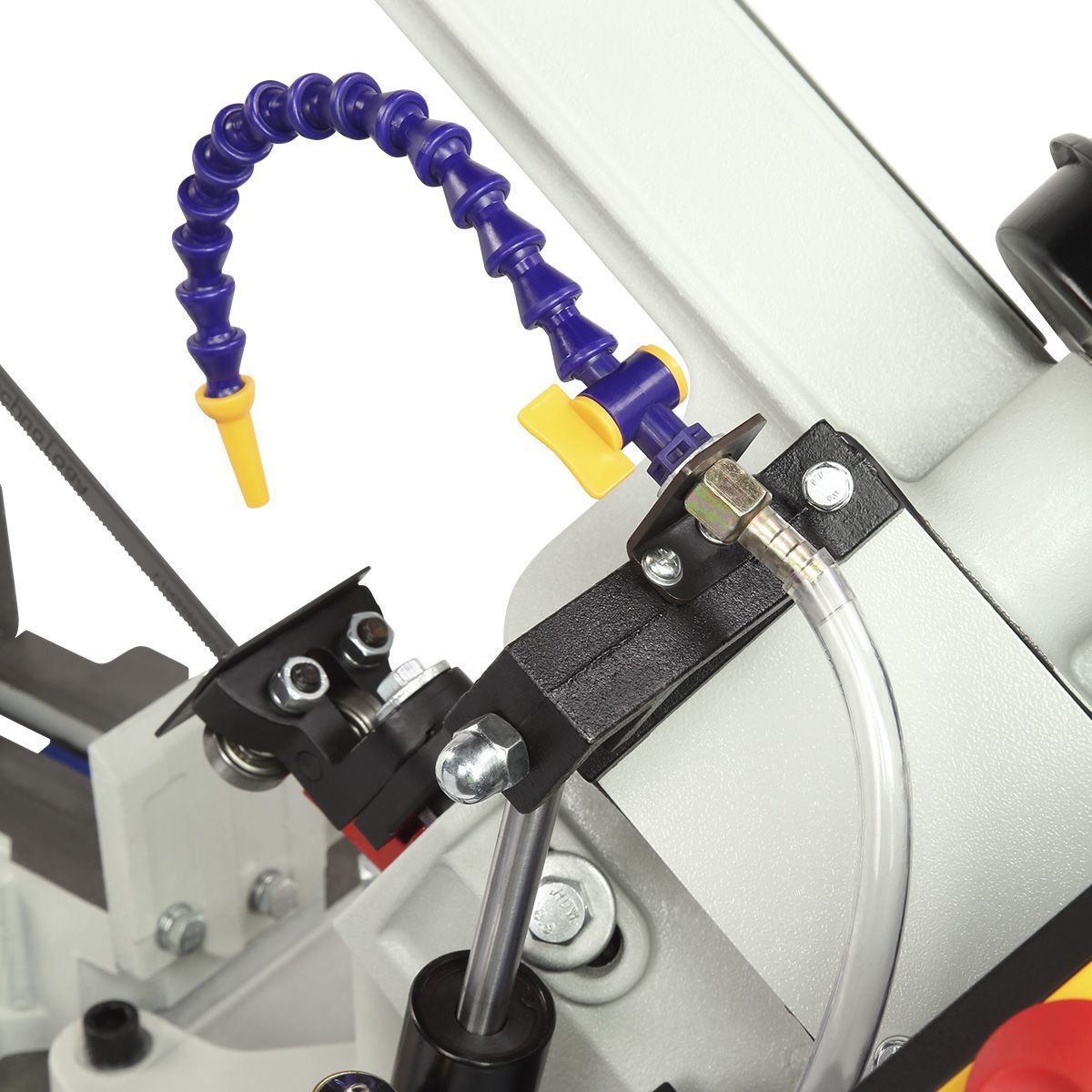

- Система охлаждения продлевает срок службы пильного полотна

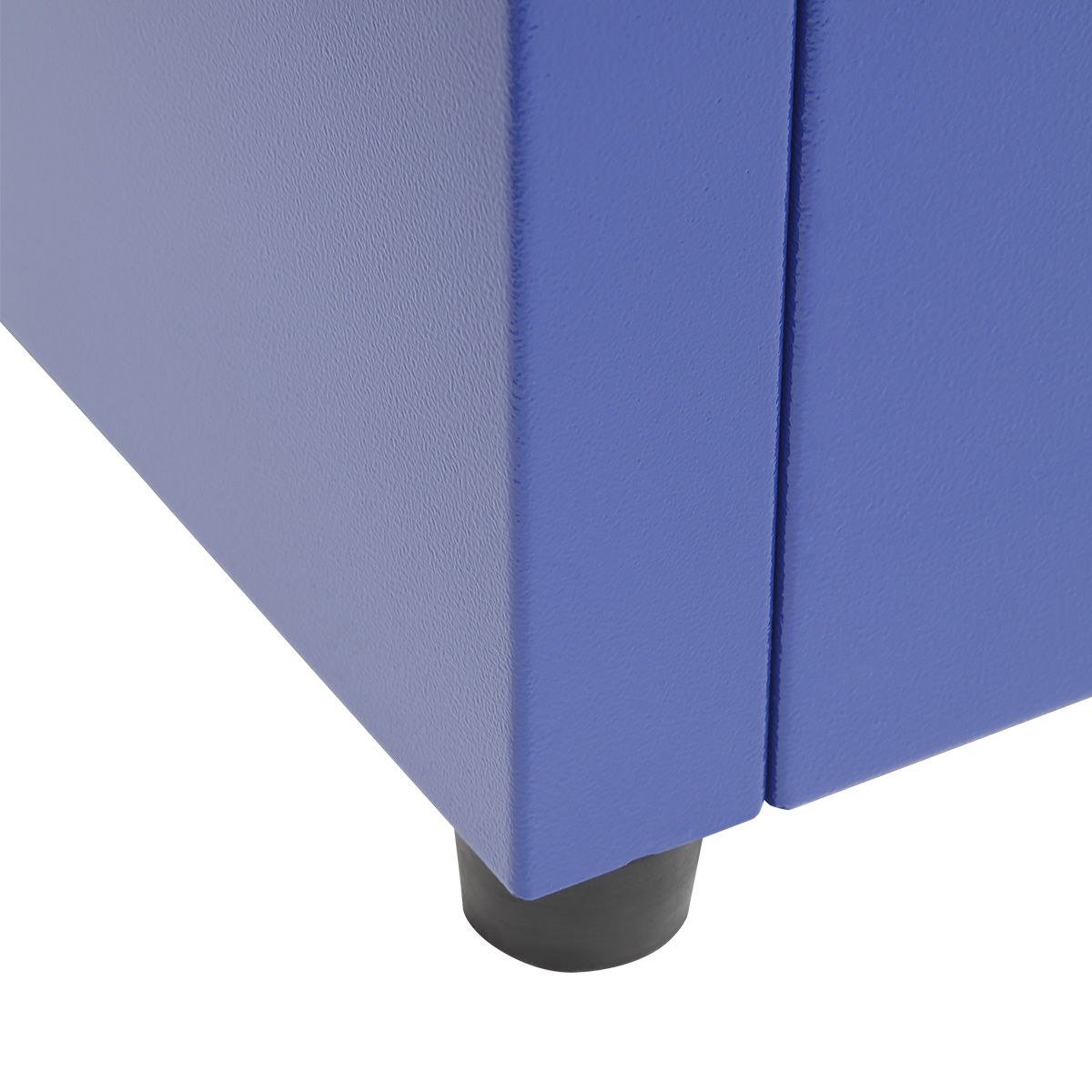

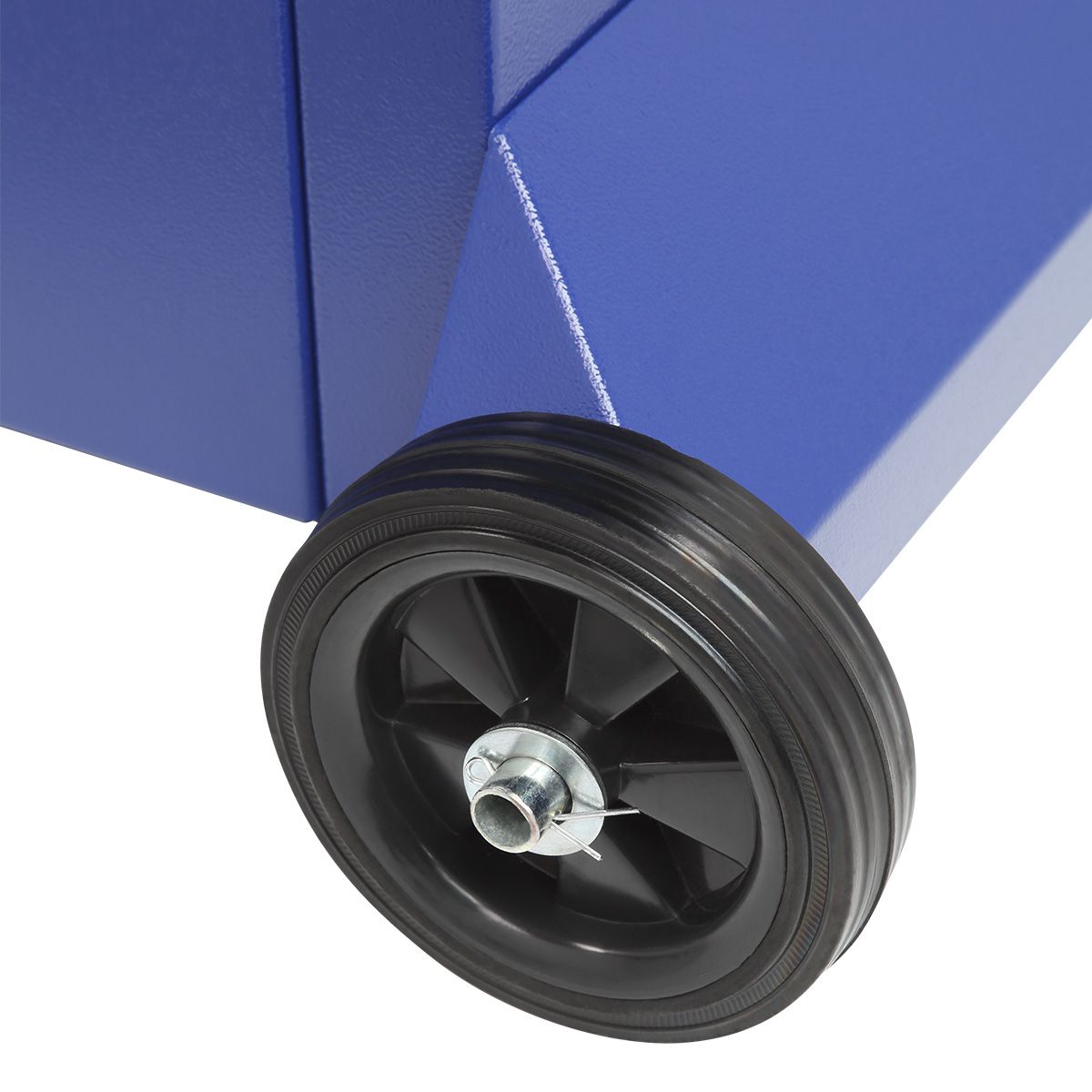

- Передвижная тумба с колесами для удобного перемещения
Комплектация:
- Станок ленточнопильный в сборе
- Держатель компенсационной пружины
- Пильное полотно 1638×12,7×0,65 мм 14TPI
- Колесо 2 шт
- Ось колесная
- Крышка оси колесной
- Шайба 2 шт
- Шплинт 2 шт
- Фильтр-сетка

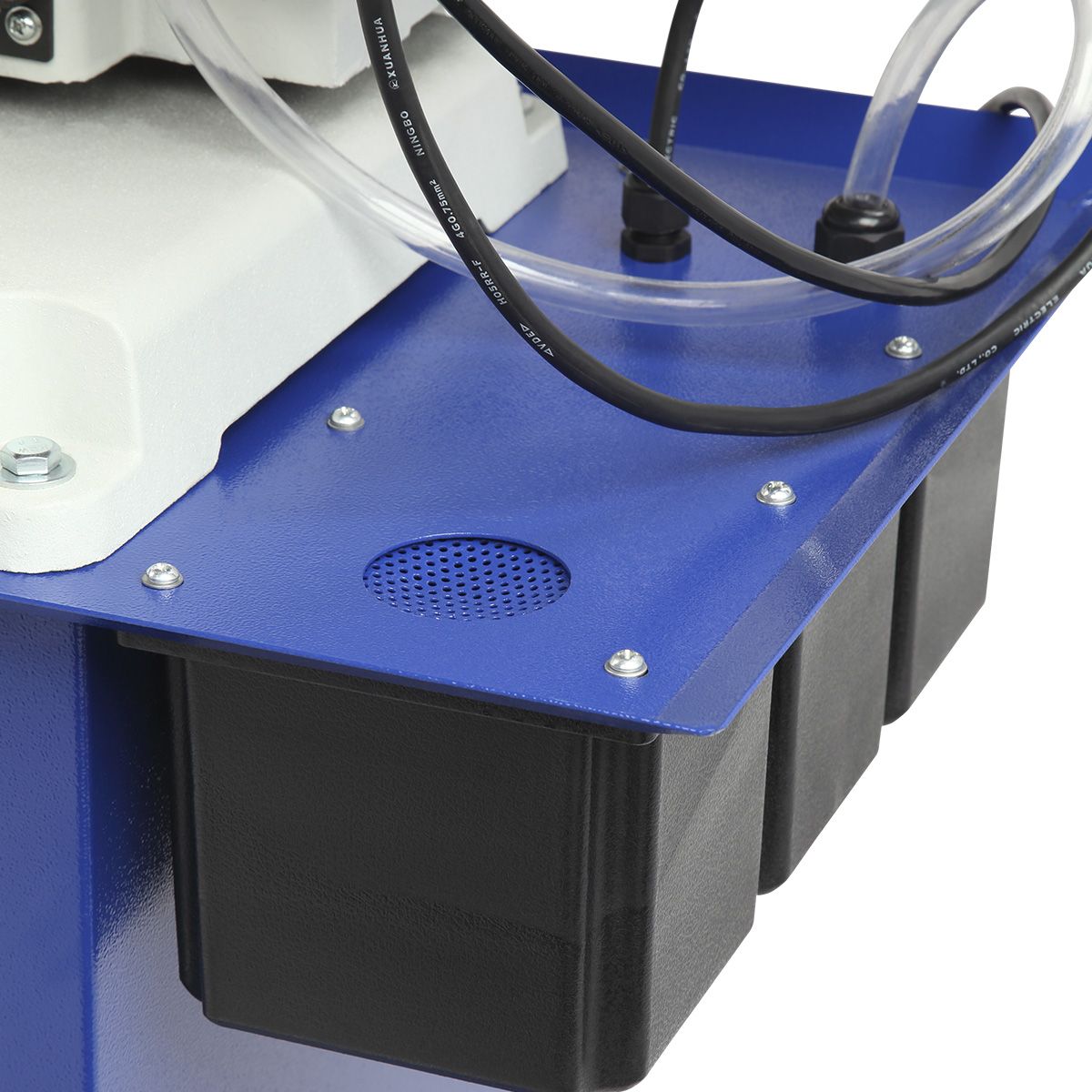

- Поддон
- Панель боковая подвижной тумбы малая 2 шт
- Панель боковая подвижной тумбы большая 2 шт
- Кожух колесной оси
- Ножка прорезиненная с резьбой 2 шт

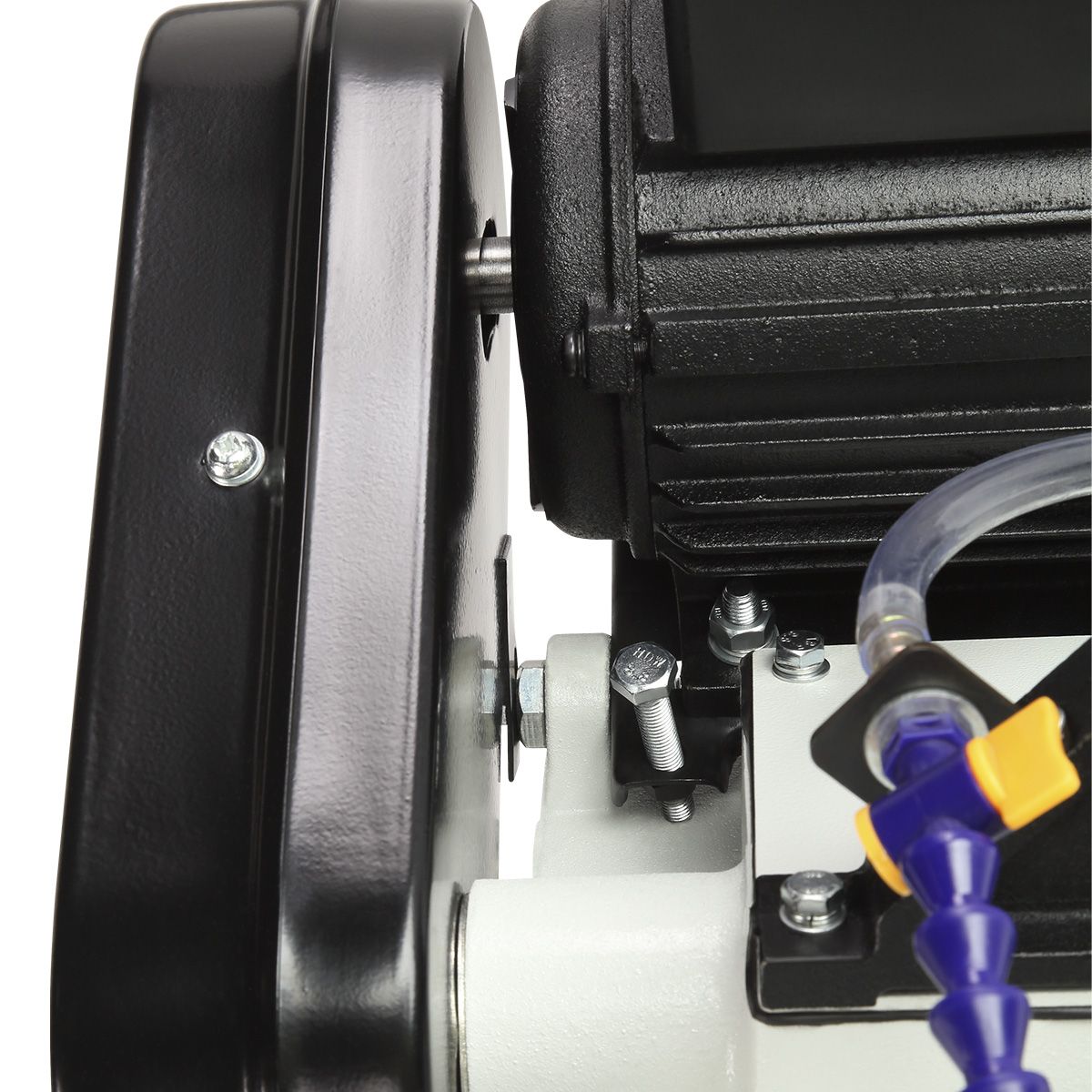

- Сопло подачи СОЖ
- Шланг подачи СОЖ
- Ручка для перемещения станка
- Узел демпферный
- Зажим кабеля 2 шт
- Ключ шестигранный имбусовый 3 шт
- Ключ рожковый 13/16
- Ключ специальный
- Емкость для охлаждающей жидкости
- Насос подачи СОЖ
- Ограничитель длины заготовки в сборе
- Комплект крепежа
- Руководство по эксплуатации
- Упаковка 2 места
Параметры:
- Напряжение питающей сети 230/380 В
- Тип электродвигателя Асинхронный
- Потребляемая мощность 550 Вт
- Режимы работы S1
- Тип ремня Клиновой/611/О-511
- Материал изготовления корпуса Чугун
- Тип передачи Ременная
- Высота рабочей поверхности относительно пола 699 мм
- Ширина полотна пилы 13 мм
- Длина полотна пилы 1638 мм
- Скорость пильного полотна 20/29/50 м/мин
- Частота вращения вала двигателя 1440 об/мин
- Длина электрошнура 1,7 м

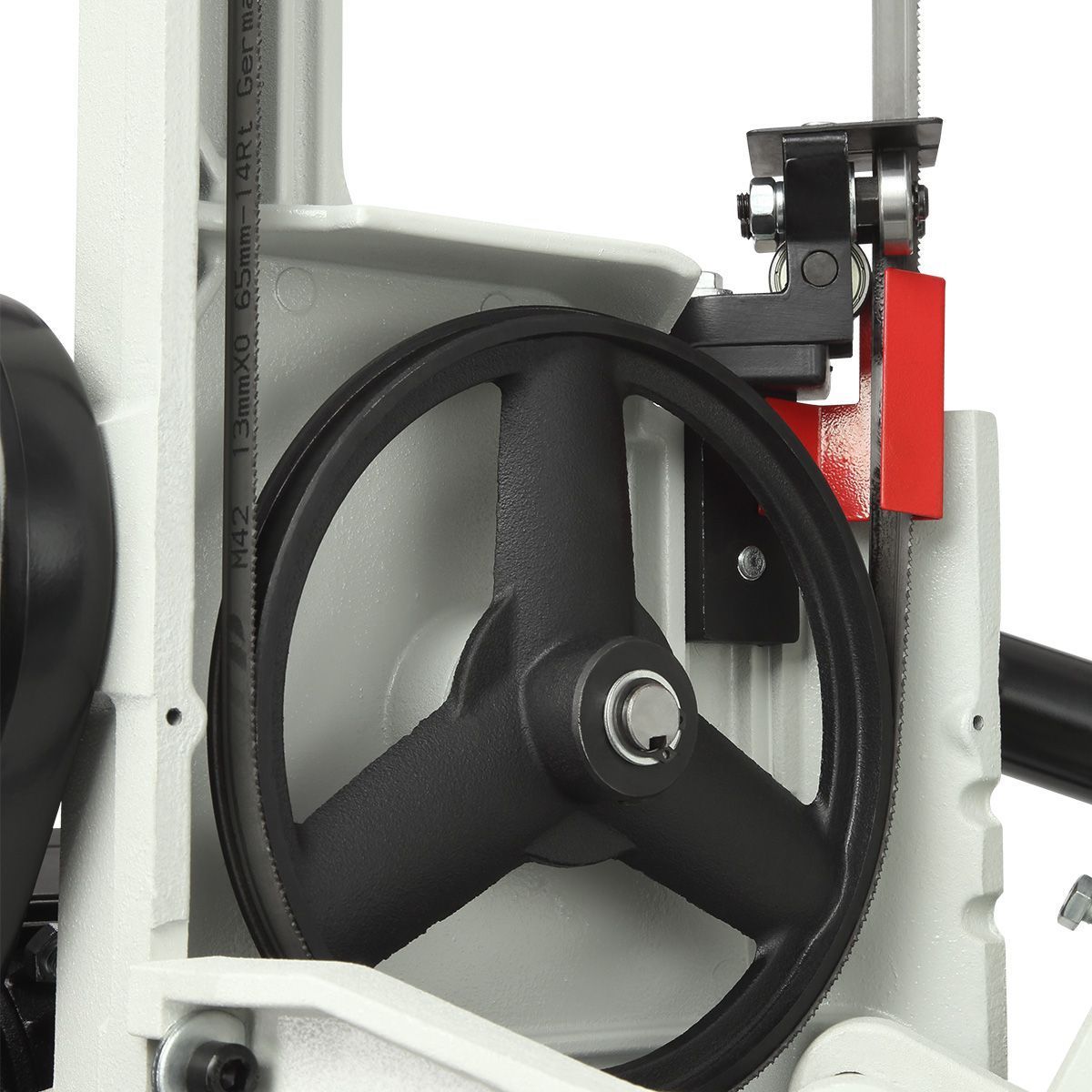

- Диаметр шкива пильного полотна 190 мм
- Максимальный диаметр круглой заготовки при пилении под углом 90/45° 128/95 мм
- Максимальный размер квадратной заготовки при пилении под углом 90/45° 100 × 100/90 × 90 мм
- Максимальная размер прямоугольной заготовки при пилении под углом 90/45° 127 × 150/75 × 95 мм
- Наличие подачи СОЖ Да
- Материал изготовления шкивов пильного полотна Чугун
- Материал изготовления передвижной тумбы Сталь
- Диапазон угла поворота пильной рамы -60°…+45 °

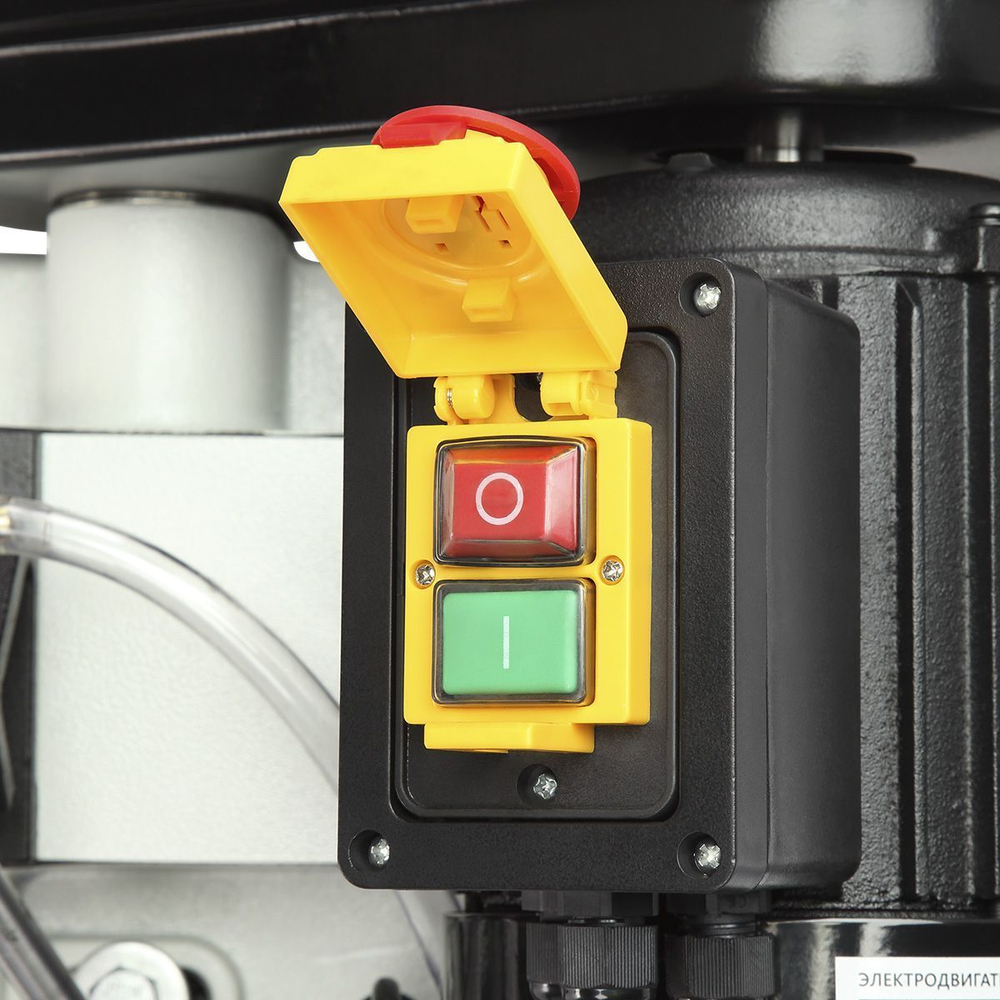

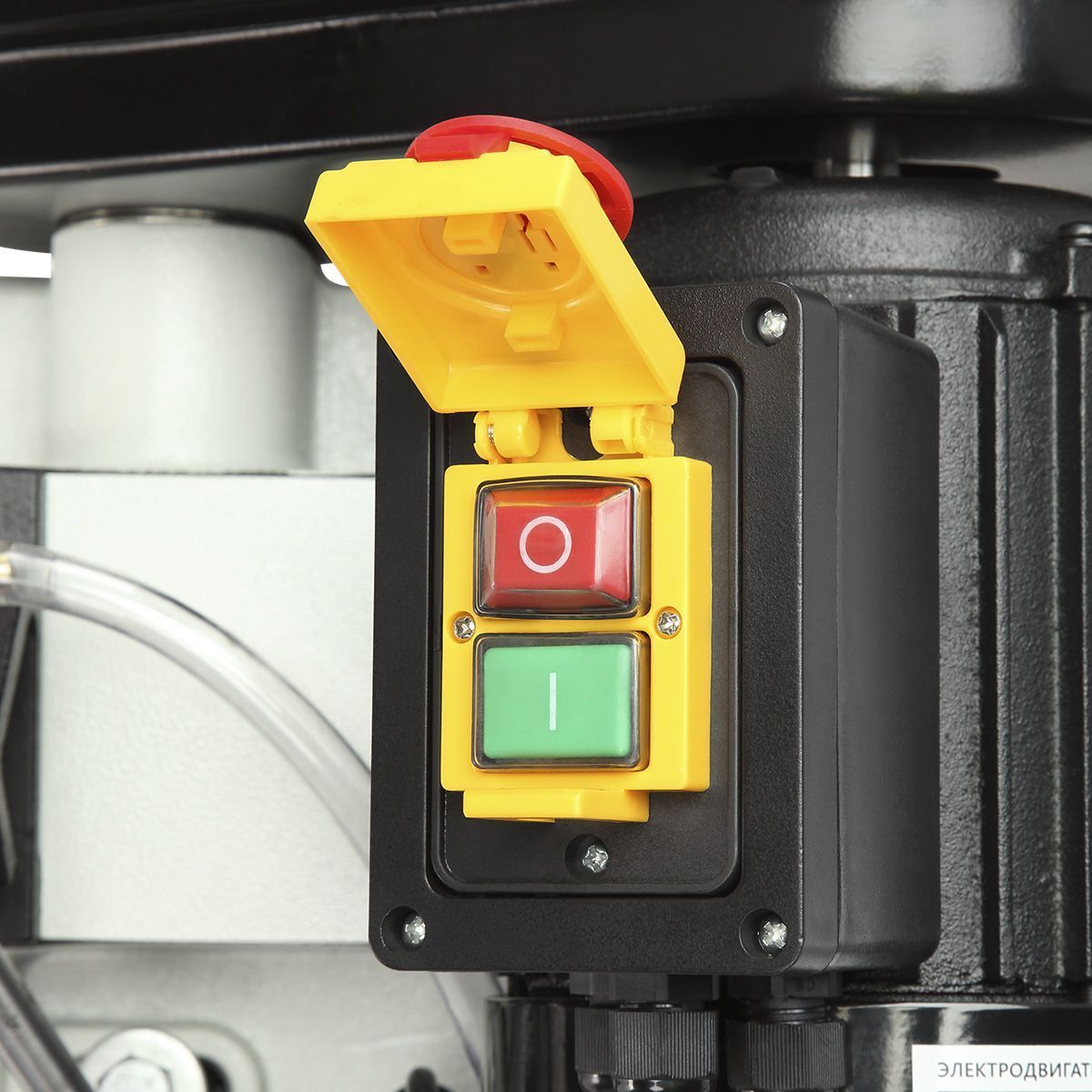

- Тип выключателя Электромагнитный
- Маркировка выключателя DKLD DZ05
- Материал изготовления тисков/вилки Чугун
- Масса брутто место 1 68 кг
- Масса брутто место 2 16 кг
- Наличие гидоразгрузки Да
- Материал изготовления корпуса пильной рамы Чугун
- Материал изготовления поворотного основания пильной рамы Чугун
- Материал изготовления кронштейна пильной рамы Чугун
- Материал изготовления поддона Сталь
- Материал изготовления тумбы Сталь
- Материал изготовления резервуара для СОЖ Пластик
- Уровень звукового давления (шума) 69,3 дБ
- Размер упаковки место 1 (Д × Ш × В) 960 × 460 × 560 мм
- Размер упаковки место 2 (Д × Ш × В) 710 × 510 × 300 мм
- Габаритный размер (Д × Ш × В) 950 × 760 × 1650 мм
- Масса нетто 81 кг
- Масса брутто 84 кг
