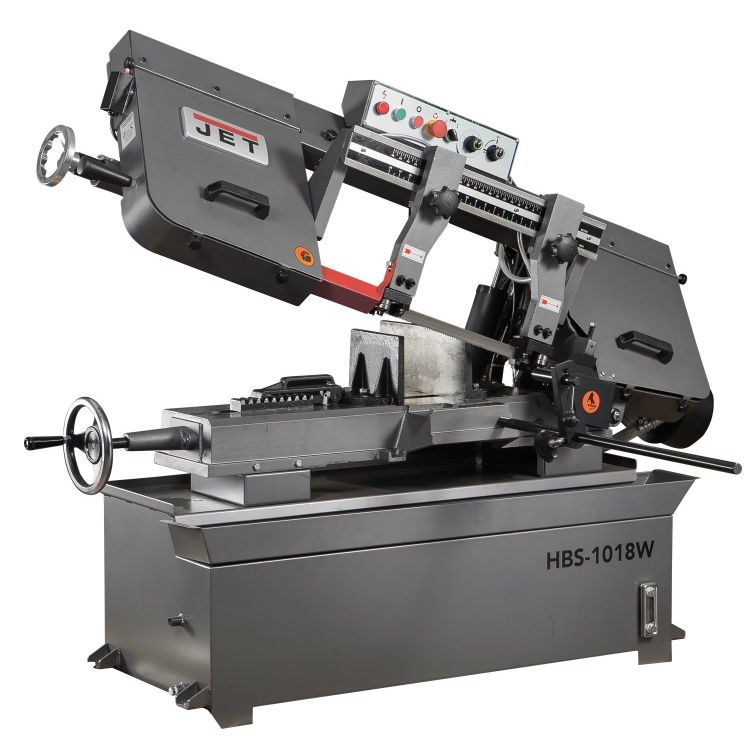

Ленточнопильный станок HBS-1018W представляет собой традиционную модель промышленного оборудования, применяемого для серийного производства. Модель имеет конструкцию американского типа. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 250 мм. Под углом в 45° станок способен осуществлять распил заготовок диаметром 190 мм. Особенность конструкции станка HBS-1018W заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 250 х 415 мм
Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли
Моторная группа состоит из мощного электродвигателя - 1.5 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Ременная передача позволяет осуществлять пиление заготовок на скоростях движения ленточного полотна в 25,40,50 и 70 м/мин. Управление работой станка осуществляется с пульта управления, установленного на консоли. Оборудование оснащено кнопкой аварийной остановки
Модель HBS-1018W имеет управляемые направляющие, позволяющие осуществить регулировку прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы 5 подшипниками и сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Качество пиления обеспечивается подачей СОЖ в зону резания. Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли. Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 355 кг
Особенности:
- Модель американского типа
- Наличие системы гидроразгрузки
- Плавное опускание пильной рамы
- Закаленный и отшлифованный червяк с бронзовым червячным колесом
- предназначен для длительного срока службы
- Регулируемые направляющие ленточного полотна на 5-и подшипниках
- Быстро переставляемая губка тисков с возможностью поворота до 45°
- Резка прямоугольных заготовок большого сечения
- Большой маховик и встроенная шкала для удобного натяжения пильной ленты
- 4 скорости движения ленточного полотна для пиления различных материалов
- Ременная передача
- Автоматическое отключение после сквозного распила
- Регулируемые передняя и задние направляющие для перпендикулярного реза
- Регулируемый концевой упор для серийных работ
- Подставка со встроенной системой подачи СОЖ
- Съемный поддон для сбора стружки и легкой чистки
Комплектация:
- Биметаллическое ленточное полотно М42 27х0.9х3300 мм 4/6 TPI
- Регулируемый концевой упор
- Гидравлическая система подачи
- Автоматический выключатель окончания распила
- Система подвода СОЖ
- Быстро-переставляемая губка тисков
- Концевые выключатели крышек
Параметры:
- Напряжение 400 Вольт
- Мощность двигателя 1.5 кВт
- Резка под углом 0°/+45°
- Макс. Ø обработки при 90° Ø 250 мм
- Зона обработки при 90° Ø 250 мм, □ 250 х 415 мм
- Зона обработки при + 45° вправо Ø 190 мм, □ 250 х 190 мм
- Размеры ленточного полотна 27 х 0.9 х 3300 мм
- Скорость движения полотна 25, 40, 50 и 70 м/мин
- Диапазон поворота губок тисков 0°-45°
- Диаметр шкивов 355 мм
- Высота рабочего стола 635 мм
- Объем бака СОЖ 23 л
- Страна производства Тайвань
- Ширина ленточного полотна 27 мм
- Габаритные размеры (ДхШхВ) 1780 х 790 х 1120 мм
- Габаритные размеры в упаковке (ДхШхВ) 1900 х 760 х 1130 мм
- Масса 320 кг
- Масса в упаковке 360 кг
