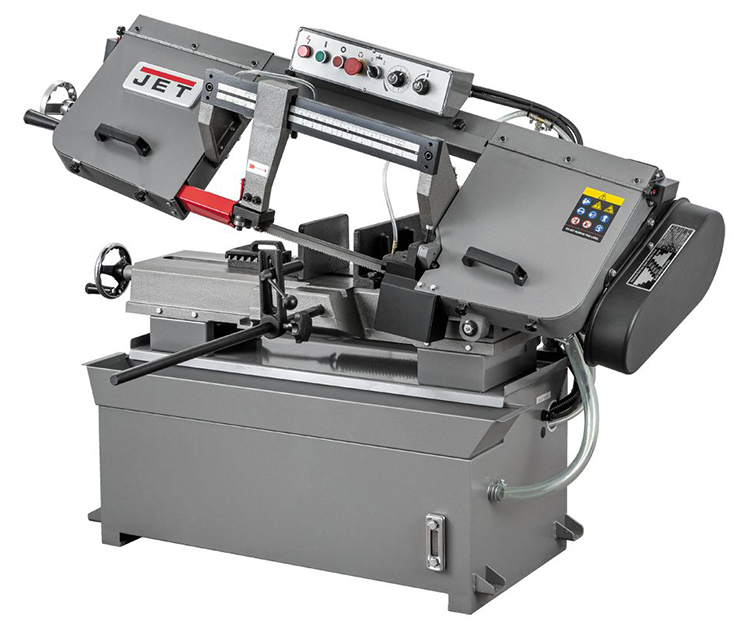

Модель JET HBS-916W представляет ленточнопильный станок, изготовленный по американскому типу. Используется в промышленном производстве для серийного пиления заготовок больших диаметров. Максимально допустимый диаметр заготовок при обработке под прямым углом составляет 225 мм. Под углом 45° станок позволяет осуществлять распил заготовок диаметром 180 мм. Установка заготовок для последующей обработки осуществляется с помощью механических тисков, имеющих поворотные губки. Станок оснащен системой гидроразгрузки, позволяющей легко осуществлять опускание и подъем тяжелой консоли. С помощью гидроцилиндра можно регулировать скорость подачи консоли в рабочую зону, осуществить настройку прижимного усилия рамы на заготовку. Сила натяжения ленточного полотна контролируется в ручном режиме, путем вращения маховика
Ленточнопильный станок оснащен экономичным электродвигателем, мощность которого составляет 1.1 кВт. Моторная группа имеет ременной привод, обеспечивающий работы станка в режиме 4-х скоростей. Диапазон скоростей движения ленточного полотна составляет 25, 40, 52 и 72 м/мин. Пульт управления станком вынесен на консоль, имеет кнопку аварийной остановки
Пильная рама оснащена передвигающимися направляющими, осуществляющими регулировку прохода полотна в зависимости от диаметра обрабатываемой заготовки. Наличие направляющих позволяет избежать уводки полотна в сторону, уменьшить вибрацию полотна в зоне распила. В конструкции направляющих предусмотрена установка эксцентриковых подшипников, выполняющих функцию контроля положения ленточного полотна в вертикальном положении относительно области распила. Качество обработки и безопасность процесса обеспечивается подачей в зону резания СОЖ. Станок оборудован поддоном для сбора стружки и отработанной жидкости, прочной и удобной подставкой. Вес оборудования в полном комплекте составляет 285 кг
Особенности:
- Станок с конструкцией американского типа
- Быстро переставляемая губка тисков с возможностью поворота до 45°
- Пульт управления вынесен на консоль
- Мощный двигатель (1.1 кВт) подходит для работы в режиме длительной нагрузки
- Работа с ленточным полотном шириной 27 мм
- Большой маховик и встроенная шкала для удобного натяжения пильной ленты
- 4 скорости движения ленточного полотна для пиления различных материалов
- Автоматическое отключение после сквозного распила
- Плавное опускание консоли пилы благодаря системе гидроразгрузки
- Малошумный ход с отсутствием вибрации гарантирует чистый и точный распил
- Закаленный и отшлифованный червяк с бронзовым червячным колесом
- обеспечивает длительный срок службы станка
- Регулируемые направляющие ленточного полотна на 5-и подшипниках качения
- Стандартное оснащение нижней подставкой с встроенной системой охлаждения (СОЖ)
- Съёмный поддон для сбора стружки и легкой чистки
- Регулируемый концевой упор для серийных работ
Комплектация:
- Биметаллическое ленточное полотно М42 27х0.9х3035 мм 4/6 TPI
- Регулируемый концевой упор
- Гидравлическая система подачи
- Встроенная система подвода СОЖ
- Автоматический выключатель окончания распила
- Быстро-переставляемая губка тисков
- Твердосплавные направляющие полотна с роликами
Параметры:
- Напряжение 400 Вольт
- Мощность двигателя 1.1 кВт
- Резка под углом 0°/45°
- Макс. Ø обработки при 90° Ø 225 мм
- Зона обработки при 90° Ø 225 мм, □ 225 x 355 мм
- Зона обработки при 45° вправо Ø 180 мм, □ 180 х 155 мм
- Размеры ленточного полотна 27 х 0.9 х 3035 мм
- Скорость движения полотна 25, 40, 52 и 72 м/мин
- Диапазон поворота губок тисков 0°-45°
- Диаметр шкивов 330 мм
- Высота рабочего стола 635 мм
- Объем бака СОЖ 16 л
- Страна производства Тайвань
- Ширина ленточного полотна 27 мм
- Габаритные размеры (ДхШхВ) 1650 х 710 х 1700 мм
- Габаритные размеры в упаковке (ДхШхВ) 1720 х 740 х 1060 мм
- Масса 285 кг
- Масса в упаковке 320 кг
