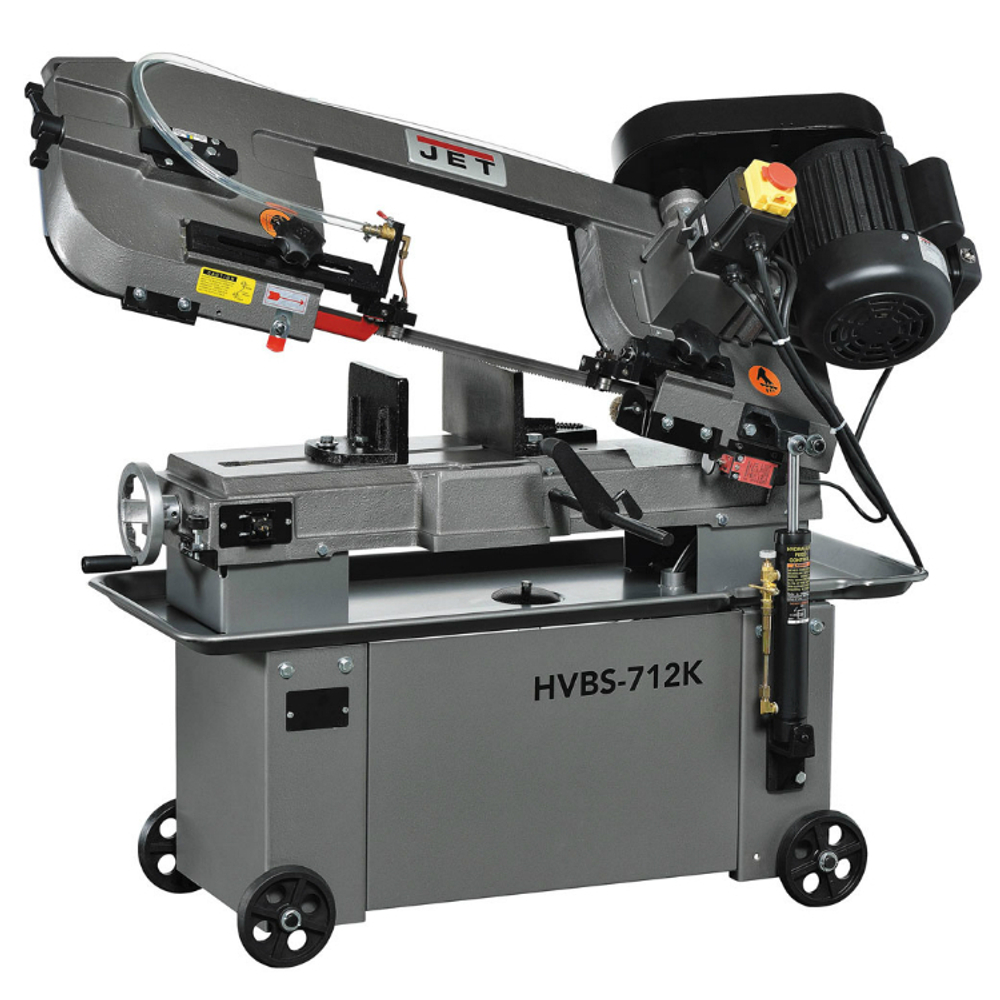

Ленточнопильный станок HVBS-712K является представителем линейки моделей американского типа. Станок используется для работы на производстве, для работы в промышленных условиях. Конструкция ленточнопильного станка позволяет осуществлять распил круглых металлических заготовок под прямым углом, максимальный диаметр которых составляет 175 мм, под углом в 45 0 - 110 мм. Смена позиции заготовок для определения угла распила, осуществляется путем переустановки губок механических тисков в необходимое положение. Угол распила определяется в соответствии с делениями шкалы. Тяжелая литая консоль оборудована механизмом гидроразгрузки, с помощью которого уменьшается нагрузка на оператора при поднятии и опускании пильной рамы. Сила прижима консоли и скорость подачи рамы регулируется с помощью гидроцилиндра. Модель HVBS-712K позволяет осуществлять распил заготовок в вертикальном положении
Ленточнопильный станок оснащен двигателем, способным работать в разных режимах электропитания. При подачи на двигатель напряжения в 220 В двигатель выдает мощность 0.56 кВт. Использование станка на производстве позволяет использовать 3-х фазное электропитание, увеличивая мощность двигателя до 0,75 кВт. Ременная передача позволяет осуществлять смену скорости движения ленточного полотна. Станок может выполнять распил заготовок в трех режимах скорости движения полотна 25,32,45 и 72 м/мин. Включение двигателя осуществляется через блок управления. Конструкция станка предусматривает установку автоматического выключателя после окончания распила
Модель HVBS-712K имеет направляющие, передвигающиеся по консоли. С помощью направляющих можно установить оптимальную величину прохода пилы, повышая качество распила и увеличивая срок эксплуатации ленточного полотна. Направляющие оснащены 5 подшипниками, регулирующими позиционирование ленточной пилы относительно обрабатываемой заготовки, обеспечивая точность распила. На нижней части пильной рамы установлены диск очистки полотна от стружки. Станок оборудован системой подачи СОЖ непосредственно в зону резания. Натяжение ленточного полотна регулируется вручную
Вес оборудования вместе с тумбой-подставкой составляет 145 кг. Станок оборудован поддоном для сбора стружки и отработанной охлаждающей жидкости
Особенности:
- Мощный мотор, рассчитанный на непрерывную работу
- 4 скорости движения полотна пилы для резки различных материалов
- Сдвоенные регулируемые роликовые подшипники - направляющие ленточного полотна
- Тиски с регулируемыми губками и возможностью поворота на угол до 45°
- Гидравлическая система регулировки подачи с концевым выключателем
- Встроенная система подвода СОЖ
- Регулируемый концевой упор
Комплектация:
- Биметаллическое ленточное полотно М42 20x0.9x2362 мм, 5/8 TPI
- Гидравлическая система подачи
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Система подвода СОЖ
Параметры:
- Напряжение 400 Вольт
- Потребляемая (выходная) мощность двигателя 0.86 (0.56) кВт
- Макс. Ø обработки при 90° Ø 180 мм
- Зона обработки при 90° Ø 180, □ 180х280 мм, □ 95 x 300 мм
- Зона обработки при + 45° вправо Ø 110, □ 180 х 83мм, □ 127 x 114 мм
- Размеры ленточного полотна 20 х 0.9 х 2362 мм
- Скорость движения полотна 22, 33, 45, 65 м/мин
- Диапазон поворота губок тисков 0°-45°
- Диаметр шкивов 298 мм
- Высота рабочего стола 585 мм
- Объем бака СОЖ 10 литров
- Мощность мотора СОЖ 0.1 кВт
- Резка под углом 0/+45°
- Страна производства Тайвань
- Ширина ленточного полотна 20 мм
- Габаритные размеры (ДхШхВ) 1260 х 520 х 970 мм
- Габаритные размеры в упаковке (ДхШхВ) 1295 х 620 х 1067 мм
- Масса 145 кг
- Масса в упаковке 156 кг
