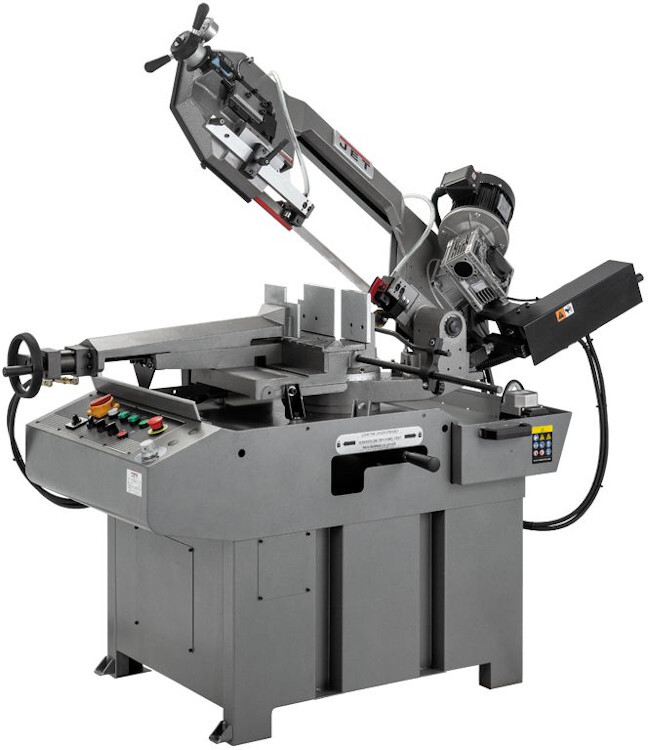

Ленточнопильный станок JET MBS-1011DASP представляет собой полуавтоматическую модель станков европейского типа, предназначенных для промышленного использования. Станок рассчитан на пиление круглых металлических заготовок под прямым углом максимально допустимого диаметра 250 мм. Особенности конструкции заключаются в возможностях поворота пильной рамы в обе стороны, для обработки заготовок под разными углами. Угол поворота пильной рамы вправо составляет 60°, влево 45°. При повороте консоли вправо на 45°допускается обработка деталей диаметром 200 мм, при повороте влево на тот же градус, допустимый диаметр заготовки – 150 мм. Оборудование выполняет полный цикл технологических операций. Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления
Ленточнопильный станок оснащен мощным двигателем в 1,1 кВт с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7. Скорость движения ленточного полотна выбирается из двух предустановленных скоростей 36 и 72 м/мин для пиления различных материалов. Управление станком осуществляется через центральную панель управления. Сила натяжения ленточного полотна устанавливается вручную и определяется показаниями тензометра. Для экстренной остановки станка предусмотрена кнопка аварийного выключения и датчик обрыва полотна. Регулируемая направляющая с твердосплавными блоками позволяет повысить качество пиления и добиться стабильной перпендикулярной резки заготовок различного сечения и увеличить ресурс ленточного полотна
Ленточнопильный станок оборудован гидравлическими тисками с широкими рифлеными губками для быстрого и надежного зажима заготовки. Тиски легко перемещаются параллельно заготовке и дают возможность пилить под разными углами. Дополнительно установлена входная роликовая опора, для облегчения установки и перемещения тяжелых деталей. Регулируемый концевой упор с легко читаемой линейкой используется при проведении серийных работ. Станок имеет 2-х точечную систему подачи СОЖ через блоки направляющих, что значительно улучшает эксплуатационные характеристики ленточного полотна. Установленная кордщетка гарантирует очистку полотна от крупной стружки, которую не вымоет СОЖ. Модель оборудована удобной тумбой-подставкой со съёмным поддоном, для сбора стружки и отработанной охлаждающей жидкости. Вес станка 396 кг
Особенности:
- Конструкция европейского типа с поворотной пильной рамой
- Промышленная пила с полуавтоматическим режимом работы
- Гидравлическая система подъема и опускания пильной рамы
- Две скорости движения полотна за счет изменения количества полюсов для пиления различных материалов
- Мощный двигатель с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7
- Поворотная пильная рама в обе стороны с широким диапазоном поворота от
- -45° до +60° позволяет увеличить количество возможных вариантов обработки при производстве различных металлоконструкций
- Регулируемая направляющая с твердосплавными блоками для стабильной перпендикулярной резки заготовок различного сечения и увеличения ресурса ленточного полотна
- Удобный тензометр для оптимального натяжения полотна с датчиком аварийной остановки при обрыве
- Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления
- Настраиваемые концевые ограничители подъема пильной рамы позволяют сократить холостой ход, тем самым значительно повысить производительность пиления
- Выносная панель управления с поворотной консолью
- Гидравлические тиски с широкими рифлеными губками для быстрого и надежного зажима заготовки. Тиски легко перемещаются параллельно заготовке и дают возможность пилить под разными углами
- Входная роликовая опора для облегчения установки и перемещения тяжелых заготовок
- Регулируемый концевой упор с легко читаемой линейкой для серийных работ
- Система подачи СОЖ через направляющие блоки
- Кордщетка гарантирует очистку полотна от крупной стружки, которую не вымоет СОЖ
- Съемный поддон для стружки с встроенной помпой подачи СОЖ
Комплектация:
- Биметаллическое ленточное полотно
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Гидравлические тиски
- Закрытая подставка с системой СОЖ
- Поворотная пильная рама
Параметры:
- Напряжение 400 Вольт
- Мощность двигателя 1.1 кВт
- Зона обработки при 90° Ø 250 мм, □ 240 мм, □ 200 х 285 мм
- Зона обработки при + 45° вправо Ø 200 мм, □ 180 мм, □ 140 x 180 мм
- Зона обработки при - 45° влево Ø 150 мм, □ 140 мм, □ 90 x 150 мм
- Зона обработки при + 60° вправо Ø 120 мм, □ 95 мм, □ 95 x 110 мм
- Размеры ленточного полотна 27 х 0.9 х 2685 мм
- Скорость движения полотна 36 и 72 м/мин
- Высота стола 910 мм
- Страна производства Тайвань
- Ширина ленточного полотна 27 мм
- Габаритные размеры (ДхШхВ) 2000 х 1390 х 1900 мм
- Габаритные размеры в упаковке (ДхШхВ) 1830 х 760 х 1660 мм
- Масса 396 кг
- Масса в упаковке 445 кг
