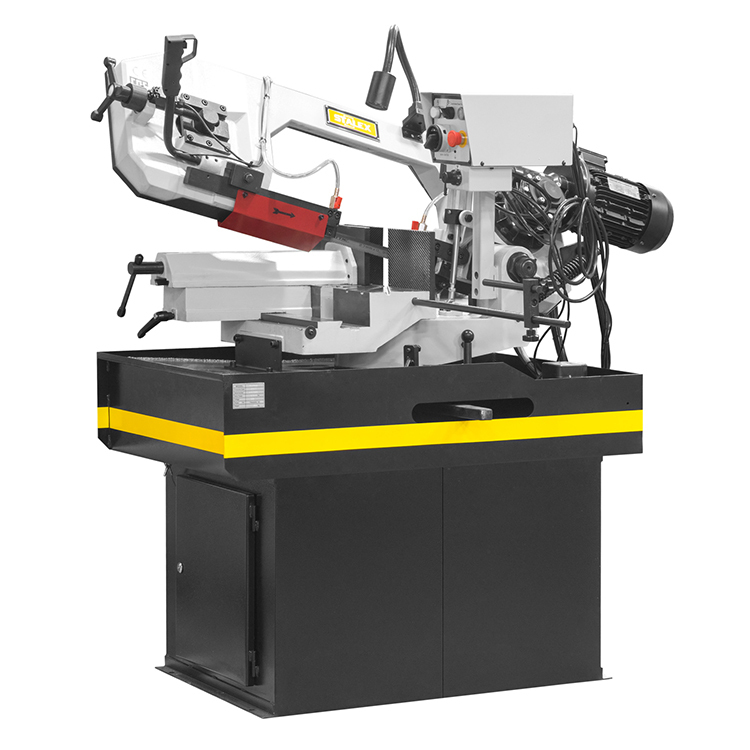

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315GD позволяет делать распилы заготовок диаметром до 255мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила. Режущий инструмент – ленточная пила, сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Используя данную модель, имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве. Процесс пиления: Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников Регулировка угла поворота вдоль шкалы Регулируемая подача СОЖ в зону резания Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
Особенности::
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Тиски механические с ручным зажимом
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
- Дополнительный прижим для пакетной резки для BS-315G (D)
- Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков
- Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно
- Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами
- Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек
- На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра
- Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане
- Предназначен для регулировки и снижения скорости опускания рамы
- Датчик регулировки и отключения станка при опускании пильной рамы в нижнее положение
- Панель управления 5.png Мерный упор 500 мм
- Жёсткая литая рама станка гасит вибрации
- Помпа для подачи СОЖ
- Подвижная направляющая, зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания
- Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления
- Механическая щётка для очистки полотна
- Лампа освещения в стандартной комплектации
- Механическое натяжение полотна
- Механические тиски, поворотный стол с возможностью поворота -45°… 0°…+45°…+60º по шкале
Комплектация:
- Поворотный стол с возможность поворота -45°…0°…+45°…+60º
- Подвижная направляющая + «зубчатые» блоки с твердосплавными пластинками
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски механические с ручным зажимом
- Скорость вращения пилы, фиксированная 40, 80 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
Параметры:
- Мощность двигателя 0,75/1,1 кВт. (3-х фазный)
- Привод зубчатый
- Скорость резания 40 – 80 м/мин
- Рабочая зона +90° -45° +45° +60°
- Круг +90°-255 мм +-45°-230 мм +60°-150 мм
- Прямоугольник +90°-315x190 мм +-45°-210х190 мм +60°-130х150 мм
- Угол разворота рамы -45° +60°
- Размер полотна 27х0,9х2825 мм
- Подача пильной рамы собственный вес с гидрорегулировкой
- Зажим заготовки ручной
- Высота от пола до основания тисков 960 мм
- Размер упаковки 1630х870х970 мм - пила 720х560х600 мм - стойка
- Масса нетто/брутто 350/390 кг
- Производство Китай
- Гарантия 1 год
