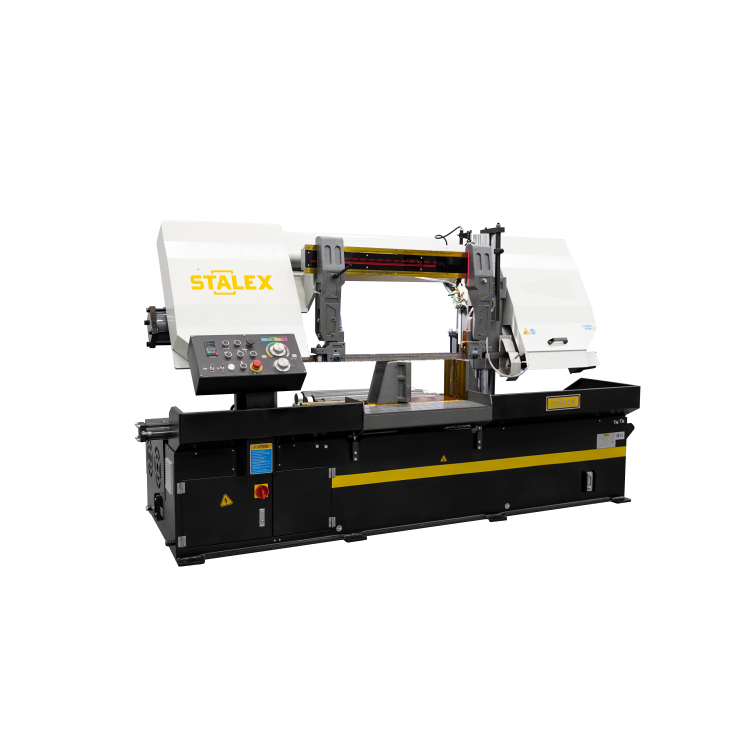

Модель Stalex H-5033 является гидравлическим ленточнопильным станком, колонного типа. Полуавтоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°. Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза. Пильная рама, представляет собой стальную сварную конструкцию. На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Особенности:
- Произведён по стандартам СЕ
- Электрические компоненты - Siemens, Schneider, Meanwell
- Мощный двигатель для эффективной резки - 4 кВт
- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания
- Гидравлическое натяжение ленточнопильного полотна
- Моторизированная дисковая щётка для удаления стружки
- Лазерный луч
- Прижим пакетной резки (гидравлический) – опционально
Параметры:
- Мощность главного двигателя 4 кВт (380В, 50 Гц, 3-х фазный)
- Двигатель с регулируемой частотой вращения
- Зубчатый привод
- Мощность гидравлической станции 1,1 кВт
- Мощность системы СОЖ 0,09 кВт
- Вращение пилы 90 градусов
- Блоки позиционирования полотна (перпендикулярности) имеют направляющие подшипники и твердосплавные пластины
- Тиски гидравлические
- Скорость резания 20-80 м/мин (инвентор)
- Моторизированная дисковая щётка для удаления стружки
- Двойной гидравлический клапан управления подачей вниз
- Гидравлическое натяжение ленточного полотна
- Лазерный луч
- Рабочая зона 90°
- Круг 0-330 мм
- Прямоугольник 500 х 330 мм
- Объем гидравлического бака 40 л
- Объем бака для охлаждающей жидкости 75 л
- Рабочая высота стола (от пола до основания тисков) 666 мм
- Габариты ленточного полотна 34х1,1х4220 мм
- Размер станка (ДхШхВ) 1300х2500х1500 мм
- Вес машины ≈ 1400 кг
- На станок возможно дополнительно установить гидравлический прижим для пакетной резки
- При установке прижима для пакетной резки – макс. высота рабочей зоны уменьшается в 2 раза 500 х 165 мм
