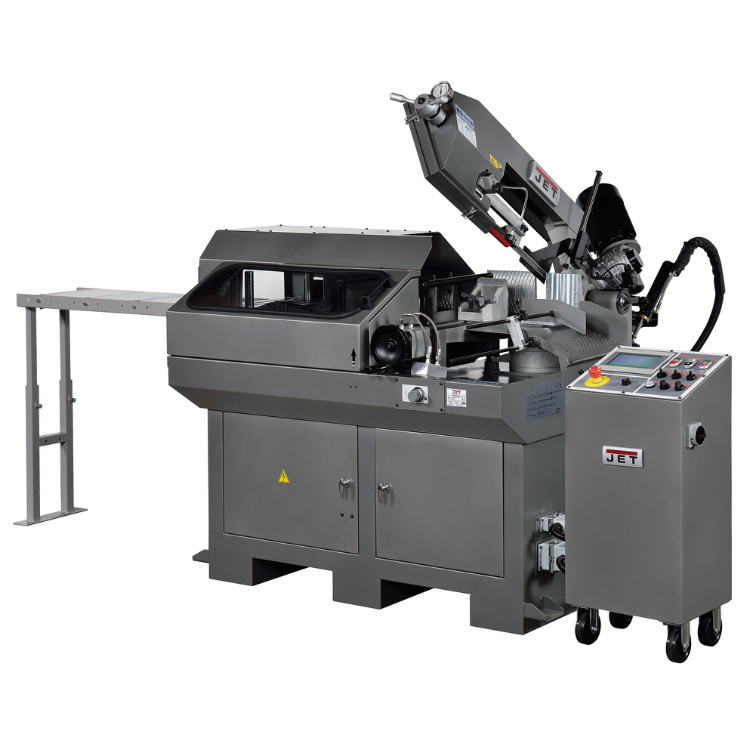

JET MBS-1012CNC представляет собой ленточнопильный станок-автомат европейского типа. В конструкции станка имеется механизм поворота пильной рамы вправо на 60°. Станок рассчитан на промышленное использование, имеет оборудование и систему управления для работы в автоматическом режиме. Система ЧПУ позволяет выполнять до 20 различных операций, рассчитанных на серийное производство. Небольшие размеры станка позволяют его использовать на ограниченном пространстве. Конструкция рассчитана на выполнение полного цикла обработки круглых заготовок, диаметр которых не превышает 260 мм. Автоматическая обработка под углом 45° допускает работу с заготовками диаметром 240 мм, под углом 60° – заготовки диаметром 160 мм обрабатываются в режиме полуавтомата. Станок может успешно осуществлять пиление прямоугольных заготовок с большой площадью сечения. Наличие системы гидравлики обеспечивает плавный подъем и опускание пильной рамы с необходимой скоростью. Регулировка силы прижима пильной рамы на обрабатываемую заготовку. Скорость подачи рамы в рабочую зону регулируется в автоматическом режиме. Поворотный механизм консоли, снабжен подшипниками
Станок MBS-1012CNC оснащен тисками с гидравлической системой зажима и фиксации заготовки. Тиски установлены на направляющие, допускающие перемещение до 500 мм по горизонтали, под прямым углом к направлению движения ленточного полотна. Тиски имеют сервопривод с ШВП. Управление рабочим процессом осуществляется с пульта управления, вынесенного в отдельный блок. Модель оборудована торцевым и горизонтальным рольгангом, предназначенным для точной подачи заготовки в зону резания
Модель оборудована мощным экономичным электродвигателем – 1.1 кВт, обеспечивающий плавную скорость движения полотна. Смена скоростных режимов движения полотна регулируется частотным преобразователем. Скорость движения ленточного полотна регулируется в диапазоне 25-85 м/мин, в зависимости от материала заготовки. Работа моторной группы, наличие ошибок в процессе пиления контролируется с помощью сенсорного дисплея. Подача СОЖ в зону резания значительно улучшает качество пила, повышает эксплуатационные характеристики полотна. Консоль имеет оптимальную конструкцию, обеспечивающий необходимый проход полотна. Натяжение ленточного полотна регулируется с помощью тензометра. Станок оборудован защитным кожухом, позволяющим вести безопасное наблюдение за технологическим процессом. Вес оборудования в комплекте составляет 650 кг
Особенности:
- Мощная автоматическая пила для распила заготовок с различными сечениями
- Полностью автоматический ленточнопильный станок при резе до 45°
- При резке 60 градусов станок работает как полуавтомат
- Гидравлическая система зажима
- Подающие тиски установлены на высокоточные круглые направляющие с перемещением до 500 мм
- Привод подающих тисков от серводвигателя через ШВП
- Рама установлена на подшипник, что облегчает поворот
- Тензометр для натяжки полотна
- Система подачи СОЖ в зону резания
- До 20 программ в ЧПУ для серийного производства
- Торцевой и горизонтальный рольганг для точной подачи заготовки
Комплектация:
- Биметаллическое ленточное полотно М42 27х0.9х2965 мм 5/8TPI
- Кабинетная защита
- Система подачи СОЖ
- Полноценная ЧПУ
- Плавная регулировка опускания пильной рамы
Параметры:
- Напряжение 400 Вольт
- Мощность двигателя 1.1 кВт
- Резка под углом (Диапазон поворота пильной рамы) 0°/+60°
- Макс. Ø обработки при 90° Ø 260 мм
- Зона обработки при 90° Ø 260 мм, □ 255 мм, □ 295 x 230 мм
- Зона обработки при - 45° влево Ø 240 мм, □ 215 мм, □ 225 x 215 мм
- Зона обработки при - 60° влево Ø 160 мм, □ 130 мм, □ 160 x 130 мм
- Размеры ленточного полотна 27 х 0,9 х 2965 мм
- Скорость движения полотна 25-85 м/мин плавно
- Диаметр шкивов 330 мм
- Высота рабочего стола 920 мм
- Страна производства Тайвань
- Ширина ленточного полотна 27 мм
- Габаритные размеры (ДхШхВ) 2800 х 1800 х 1800 мм
- Габаритные размеры в упаковке (ДхШхВ) 1610 х 1700 х 1720 мм
- Масса 650 кг
- Масса в упаковке 680 кг
