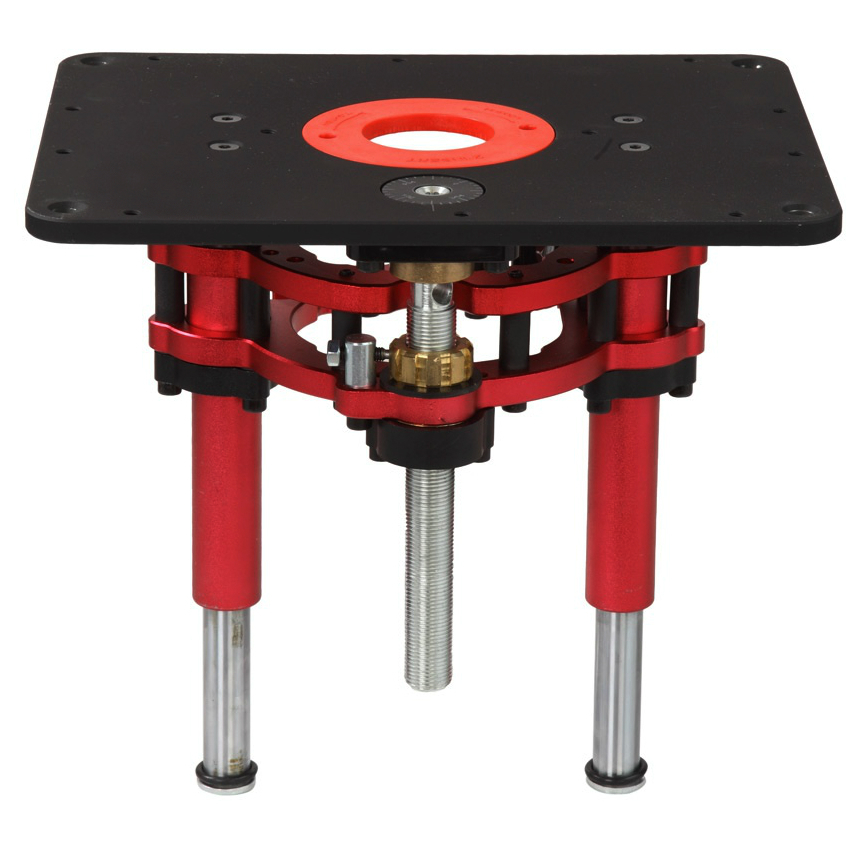

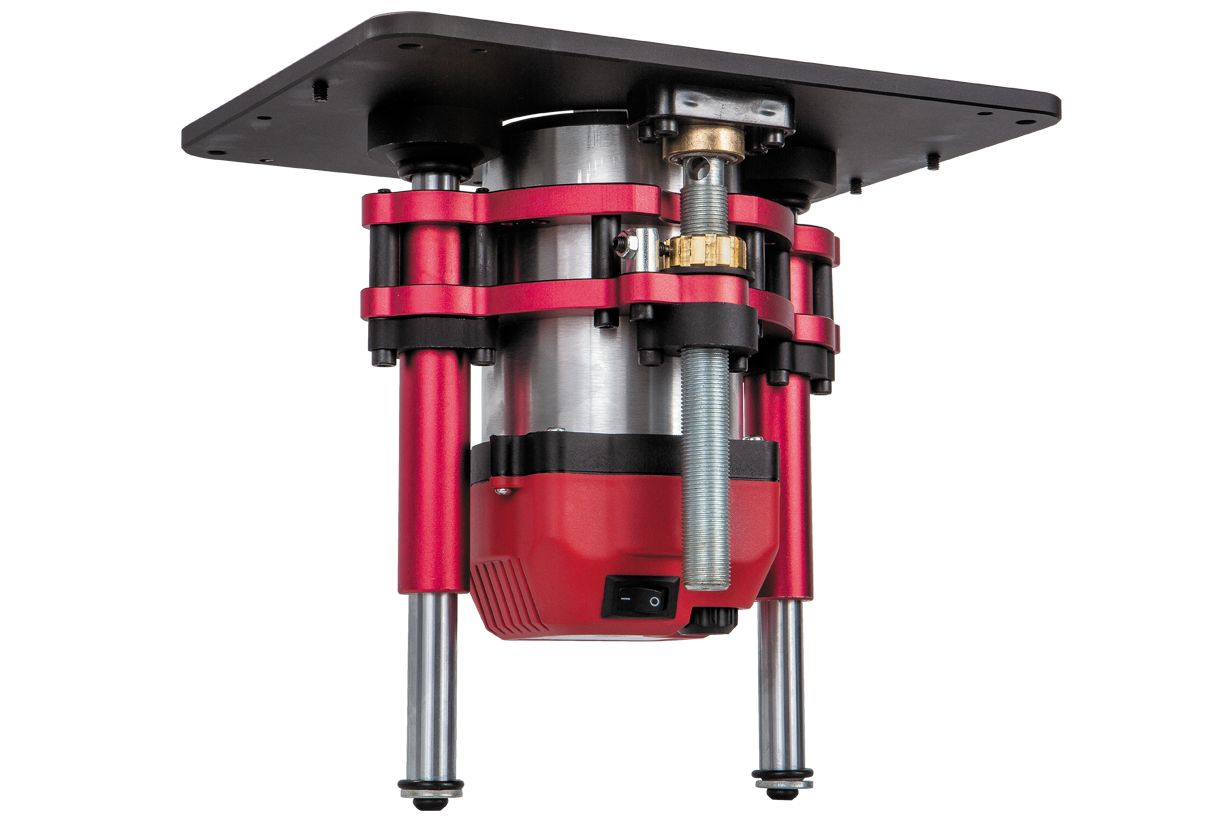

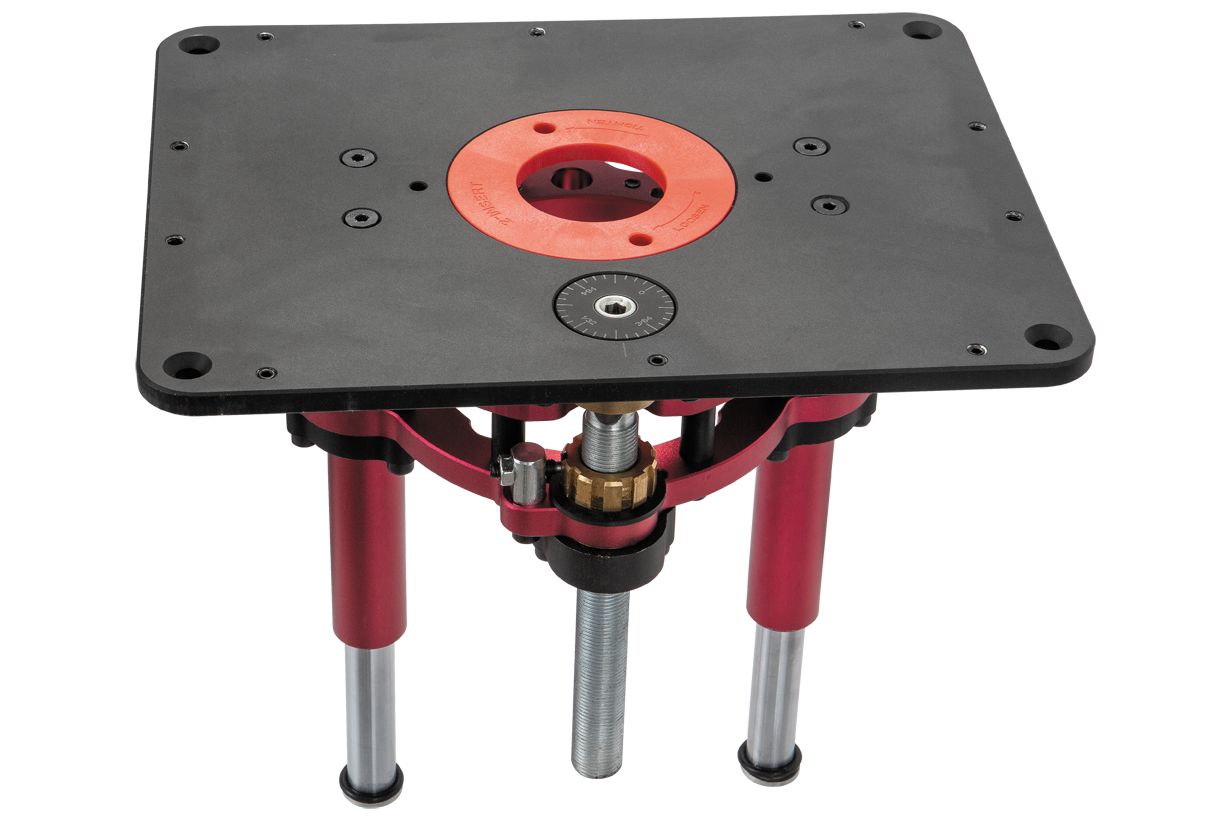

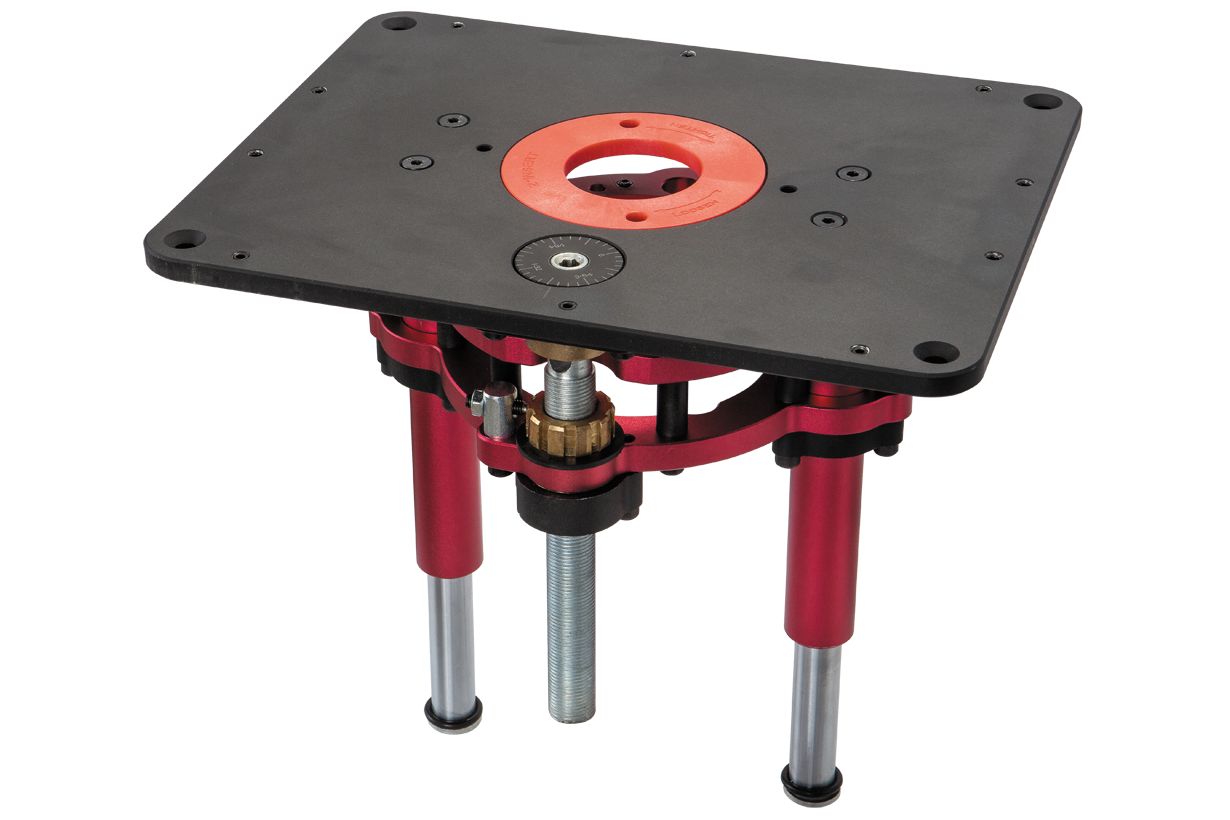

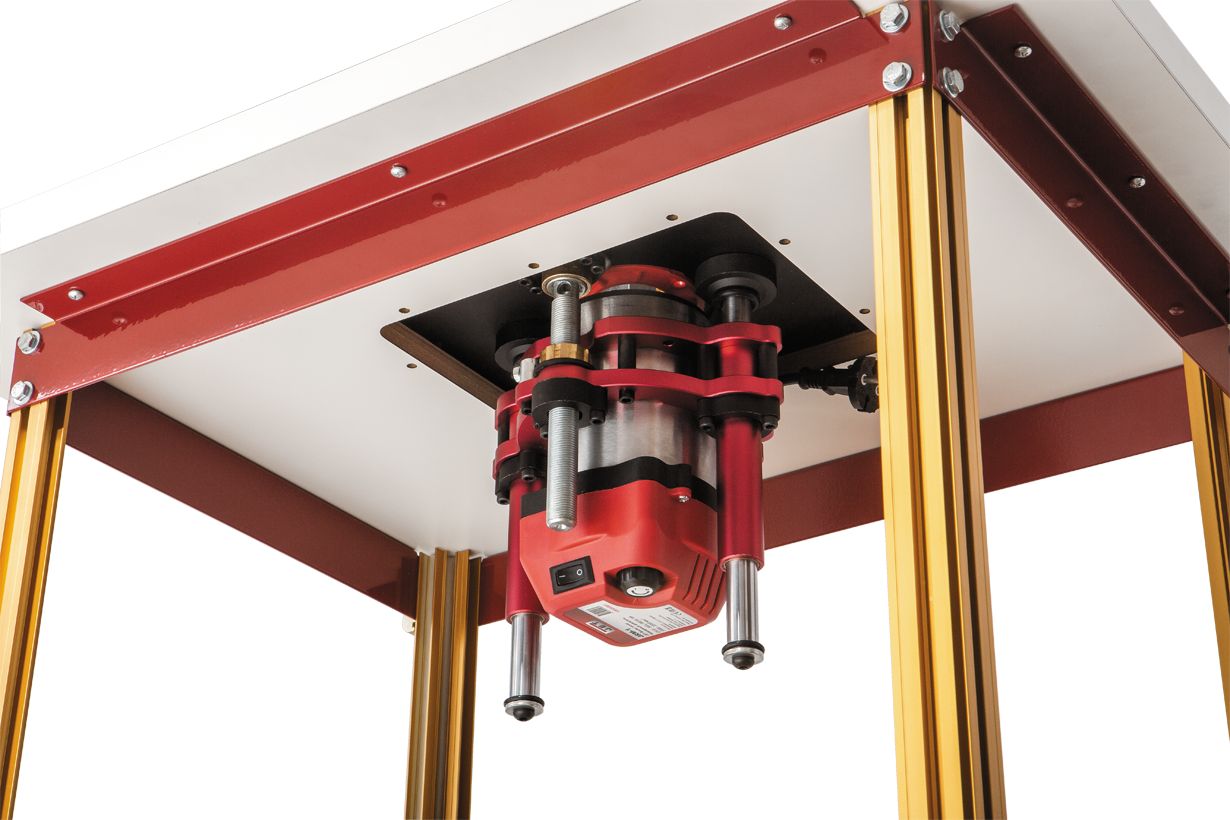

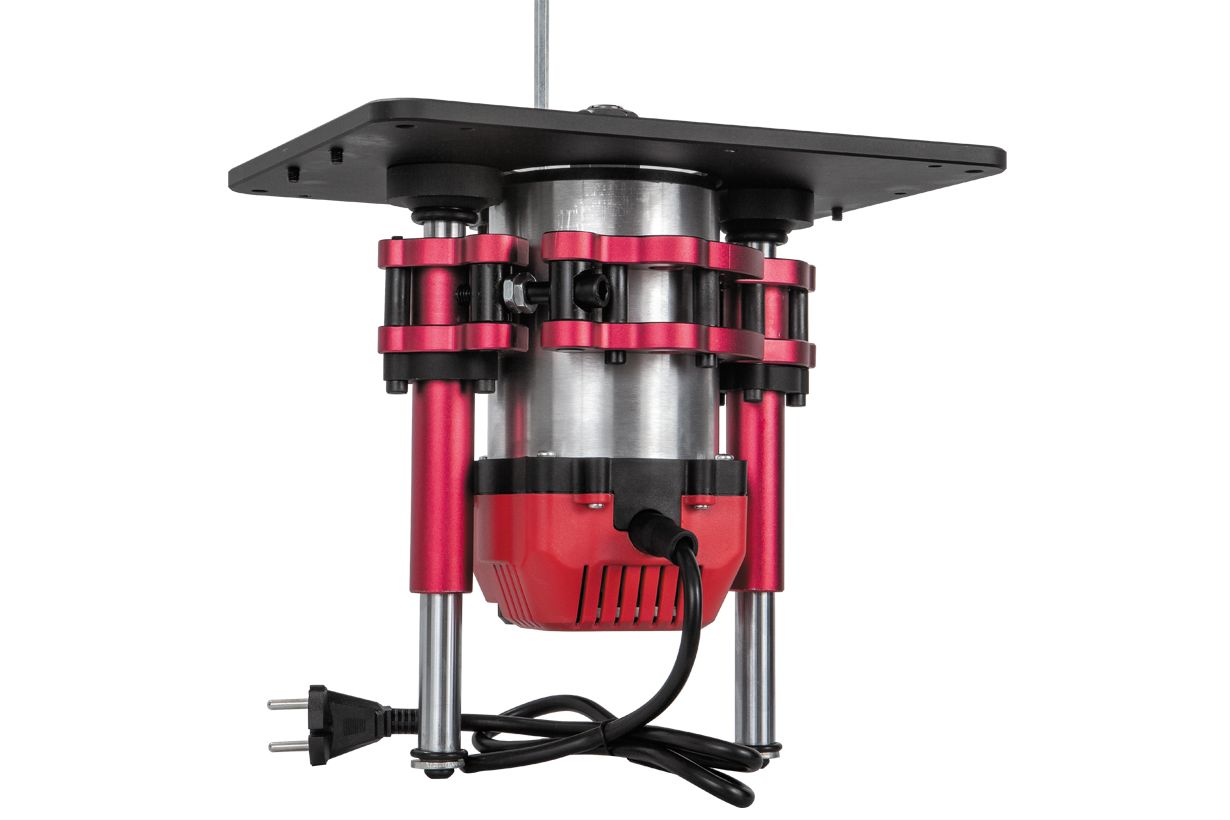

Крепежная пластина с механизмом подъема и опускания JRMLS-1 для установки в стол фрезерного мотора JRM-1 или другого подобного с цилиндрическим корпусом диаметром 98-107 мм.

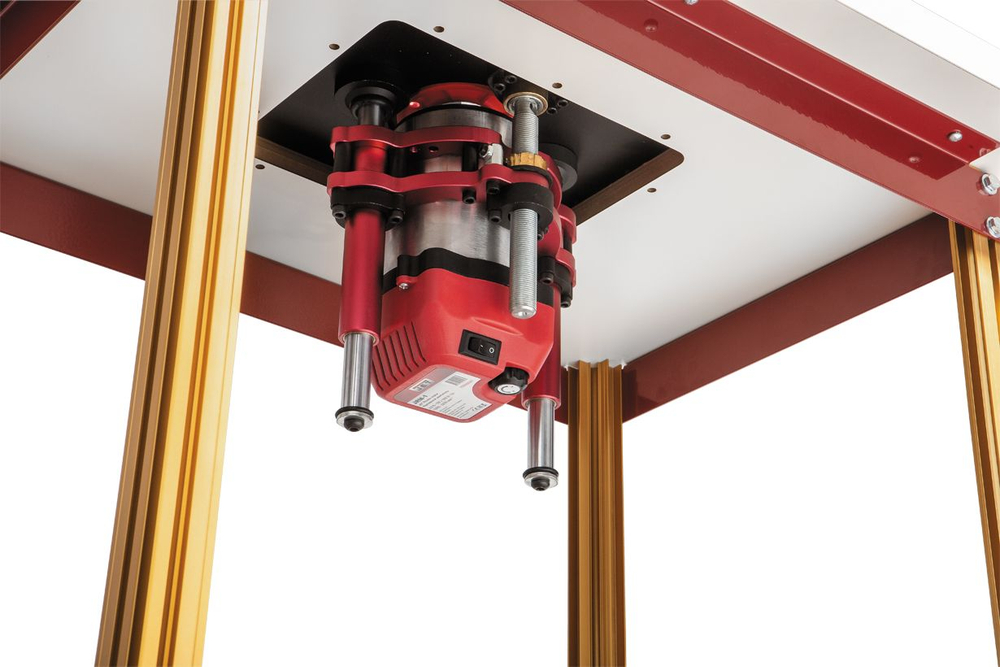

Для монтажа устройства в поверхности делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего ввинчивают и затягивают крепежные винты.

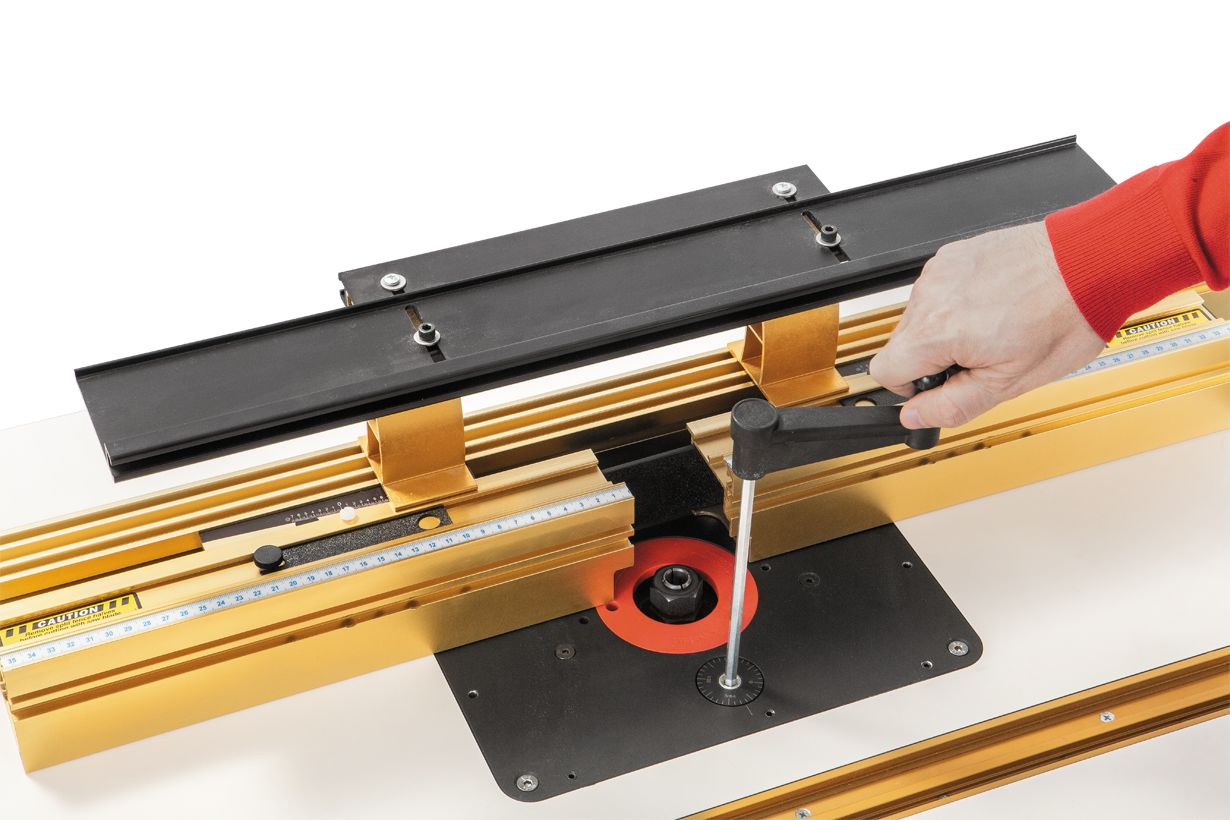

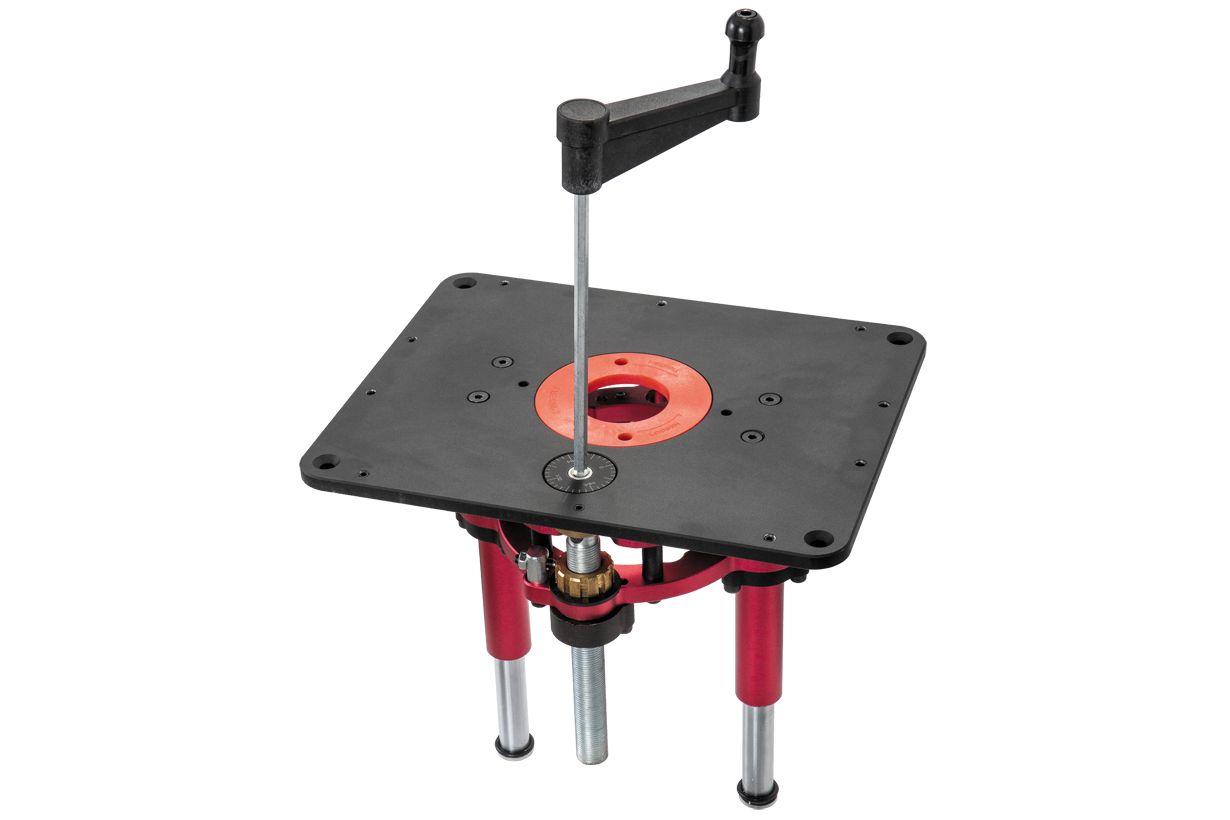

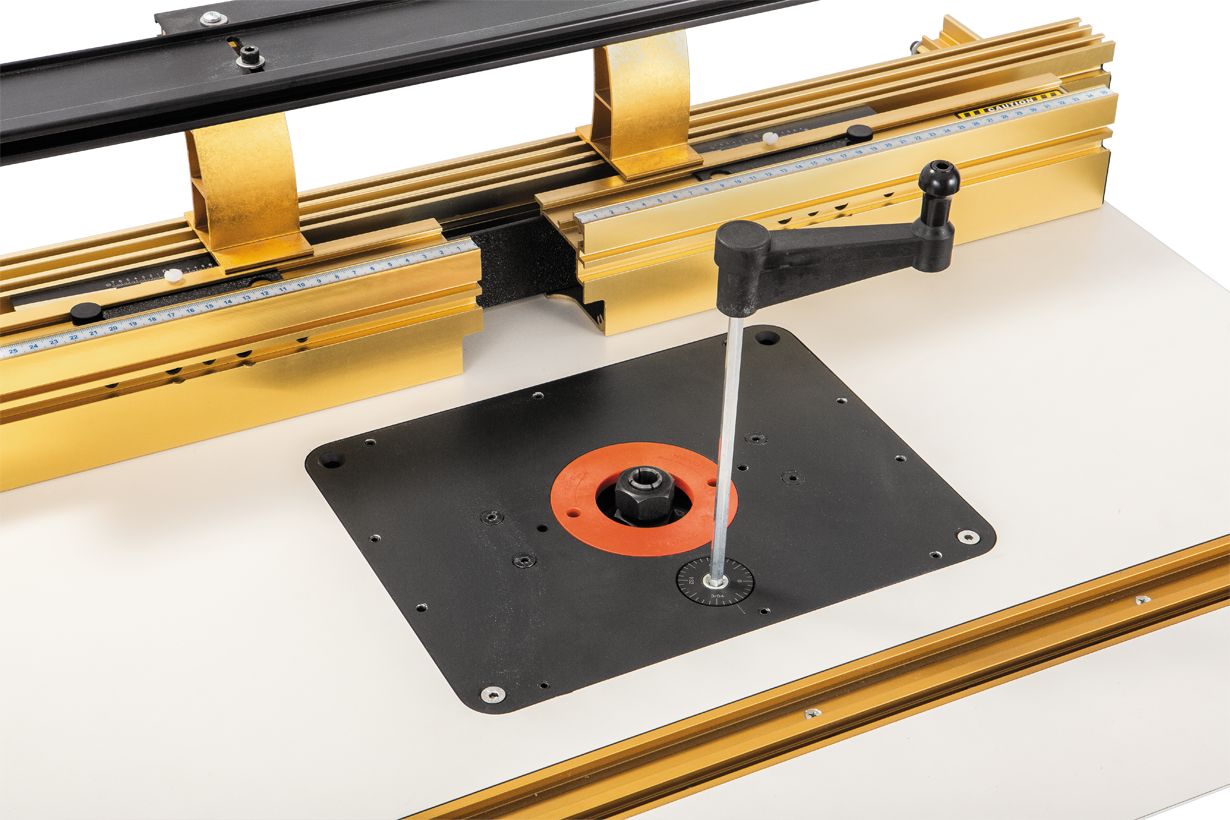

С верхней стороны расположено отверстие для рукоятки подъема/ опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1,6 мм. Ходовой винт оборудован гайкой, играющей роль концевого упора; она вращается от руки, после ослабления стопорного винта.

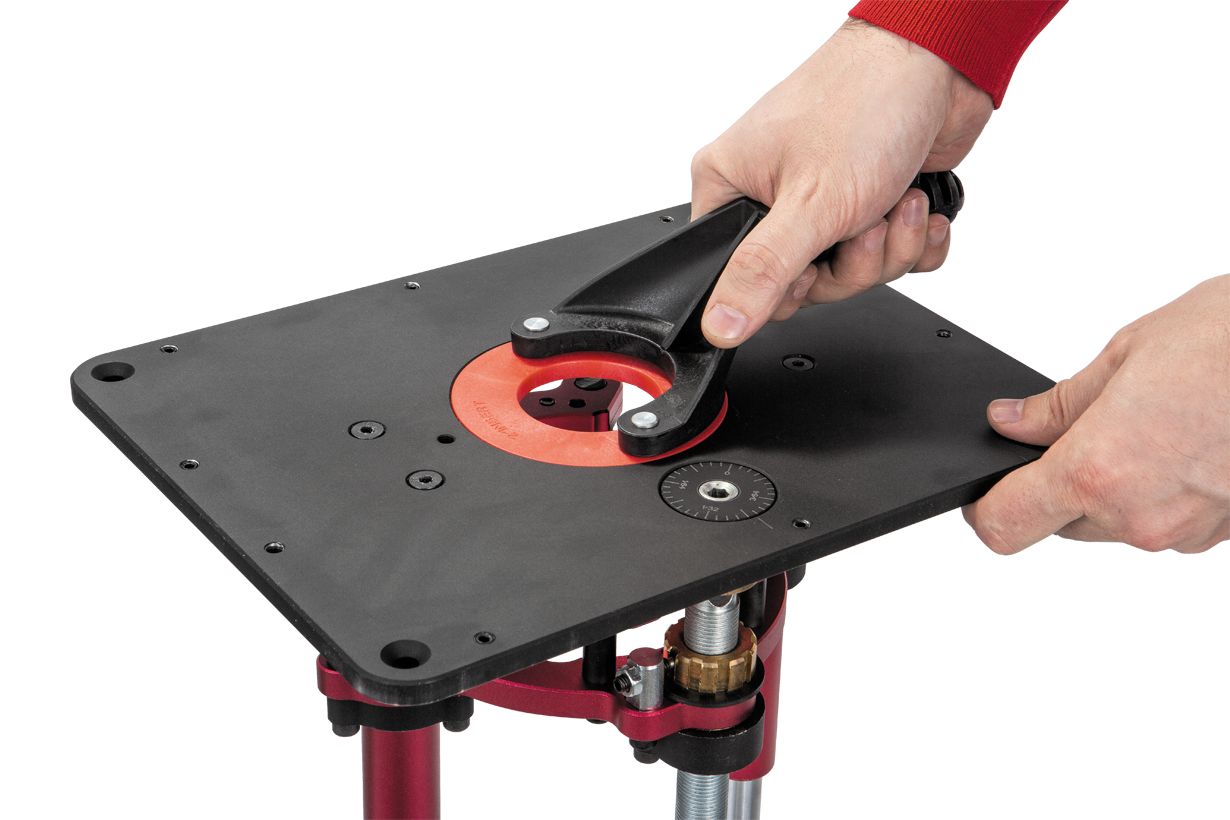

Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках. Штатное с внутренним отверстием 50 можно заменить на другое.
Особенности:
- Подъем/ опускание фрезерного двигателя съемной рукояткой
- Угловая шкала для контроля высоты подъема
- Регулируемый концевой упор верхнего положения
- Съемная вставка-кольцо в установочную площадку
- Регулировочные винты для установки площадки заподлицо с поверхностью стола
Комплектация:
- Рукоятка подъема/ опускания
- Кольцо проставочное 50 мм со спецключом
- Комплект винтов и кронштейнов для крепления
Параметры:
- Размеры монтажной пластины (ДхШхВ) 298х235х10 мм
- Диаметр зажима для фрезерного мотора 98-107 мм
- Ход шпинделя (подъем) 80 мм
- Диаметр отверстия стола под проставочное кольцо 98,3 мм
- Внешний (внутренний) диаметр проставочного кольца 98,3 (50,8) мм
- Габаритные размеры (ДхШхВ) 298х235х270 мм
- Габаритные размеры в упаковке (ДхШхВ) 300х250х280 мм
- Масса 4.8 кг
- Масса в упаковке 5.0 кг
