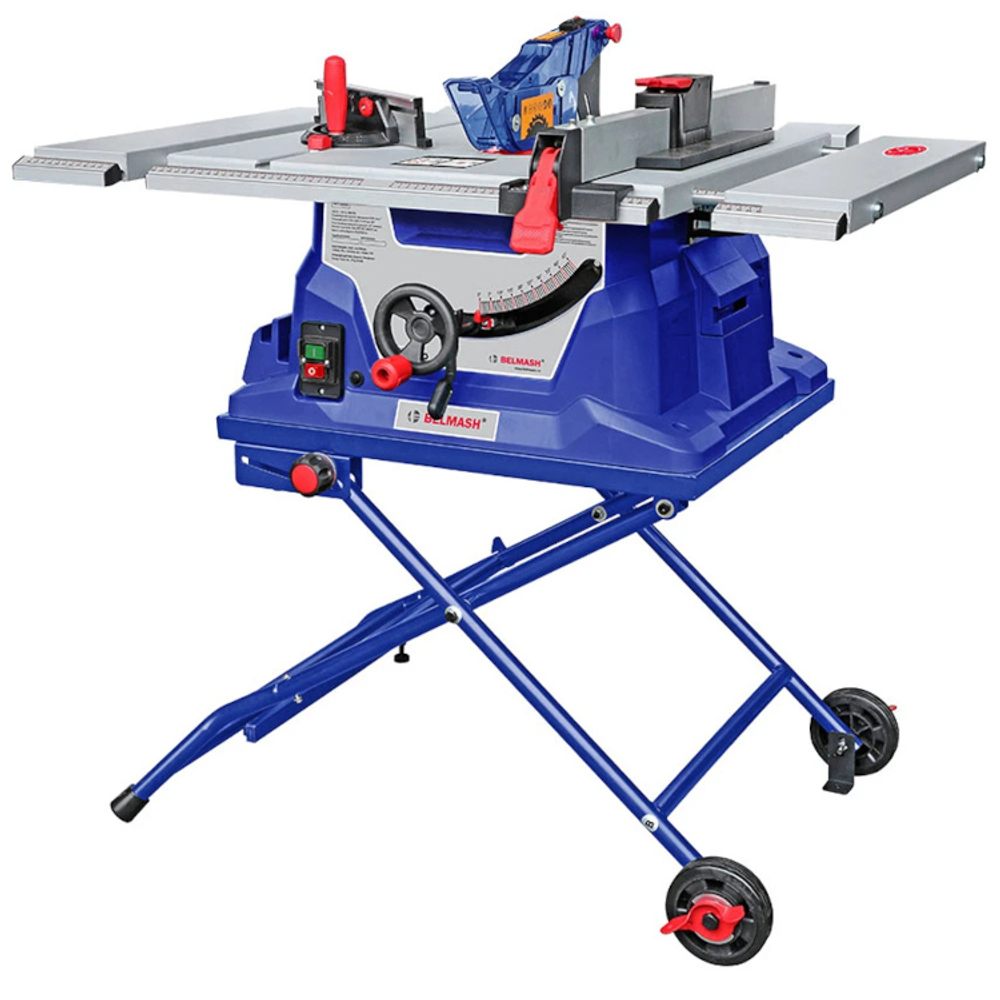

Станок предназначен для обработки древесины (цельного дерева, фанеры, ДВП, МДФ, ДСП, ОСП и т.п.) пилением с целью придания им необходимых форм и размеров, с ручной подачей заготовки.
При соответствующей наладке на станке можно выполнять:
- распиловку вдоль и поперек волокон,
- распиловку вдоль и поперек волокон с наклоном режущего инструмента,
- распиловку вдоль и поперек волокон под углом с помощью углового упора,
- отбор четверти
Станок имеет мощный однофазный коллекторный двигатель - 1800 Вт (режим S1). В качестве режущего инструмента используются пильные диски с наружным диаметром 255 мм с наклоном от 0 до 45 градусов (влево). Максимальная высота пропила - 90 мм (без наклона диска).
Станок оснащен основным алюминиевым столом, одним задним, двумя боковыми стальными расширениями. Общий размер рабочей поверхности 868×650 мм. Основной стол имеет стандартные Т-образные пазы по обе стороны от режущего инструмента под установку углового упора (-60...+60 град.). Параллельный упор также можно поставить как справа, так и слева от пильного диска. На передней направляющей параллельного упора есть шкалы для точного позиционирования.
Корпус изделия закрытый, изготовлен из пластика. Снабжен специальными держателями для упоров, толкателя, ключей и пильного диска.
Установка станка может быть как напольной (с использованием штатного основания), так и настольной (для крепления к верстаку имеются специальные отверстия в корпусе). Основание данной модели складное, с колесами и ручкой для перемещения, дополнительной опорной выдвижной штангой и уголками для крепления подставки к полу. Оба колеса снабжены стопорами.
Параметры:
- Мощность 1800 Вт
- Напряжение питающей сети 230 В
- Частота тока 50 Гц
- Тип электродвигателя Коллекторный
- Диаметр пильного диска 255 мм
- Частота вращения пильного диска 4500 об/мин
- Максимальная ширина распиливаемого материала, при использовании параллельного упора 510/565 мм
- Посадочный диаметр пильного диска 30 мм
- Диапазон углов наклона пильного диска 0-45 °
- Максимальная толщина распиливаемого материала 80 мм
- Толщина расклинивающего ножа 2,3 мм
- Тип передачи редуктор
- Максимальная толщина распиливаемого материала при 45° 55 мм
- Высота рабочей поверхности относительно пола 930/330 мм
- Материал рабочего стола алюминий
- Размер рабочего стола (Д × Ш × Т) 608 × 585 мм
- Количество дополнительных столов 3 шт
- Тип паза T-образный
- Количество пазов 2 шт
- Размер паза (Ш × В) 19 × 9,5 мм
- Диаметр патрубка пыле/стружкоудаления 40/34 мм
- Материал дополнительных столов сталь
- Выключатель KJD22
- Диапазон углов углового упора -60...+60 °
- Размер бокового расширения (Д×Ш) 130 × 585 мм
- Размер заднего расширения (Д×Ш) 608 × 65 мм
- Размер упаковки (Д × Ш × В) 840 × 770 × 455 мм
- Масса нетто 36 кг
- Масса брутто 41 кг
Комплектация:
- Станок круглопильный
- Подставка складная
- Рама опорная
- Штанга выдвижная опорная
- Расширение стола боковое (правое, левое)
- Расширение стола заднее
- Колёса
- Ножка опорная с тормозом в сборе
- Нож расклинивающий
- Кожух защитный пильного диска
- Упор параллельный
- Упор дополнительный для узких заготовок
- Упор угловой
- Направляющая углового упора
- Толкатель
- Ручка для перемещения станка
- Комплект ключей
- Комплект крепежа
- Диск пильный (255×2,8/1,7×30 мм 40Т)
