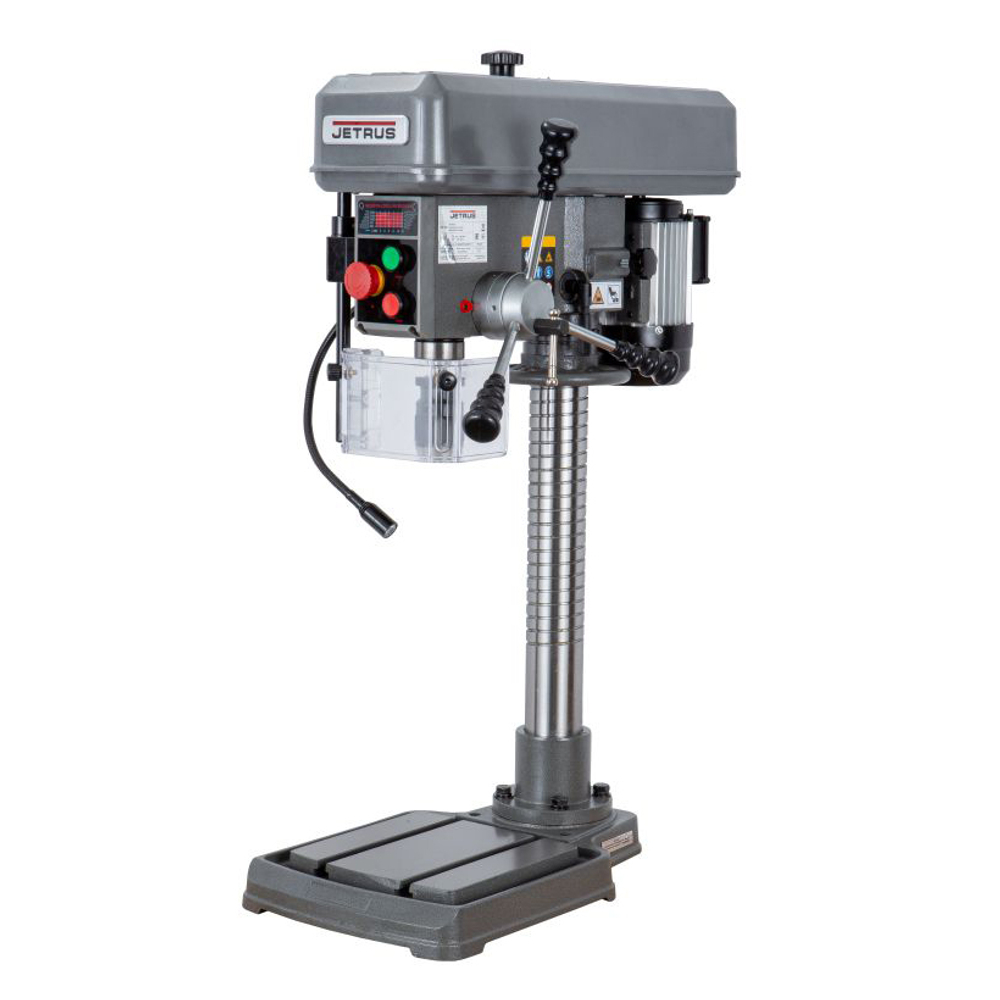

JET JDP-14 настольный сверлильный станок промышленной серии, с подключением к бытовой сети в 230/400 вольт. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применятся для серийного изготовления деталей.

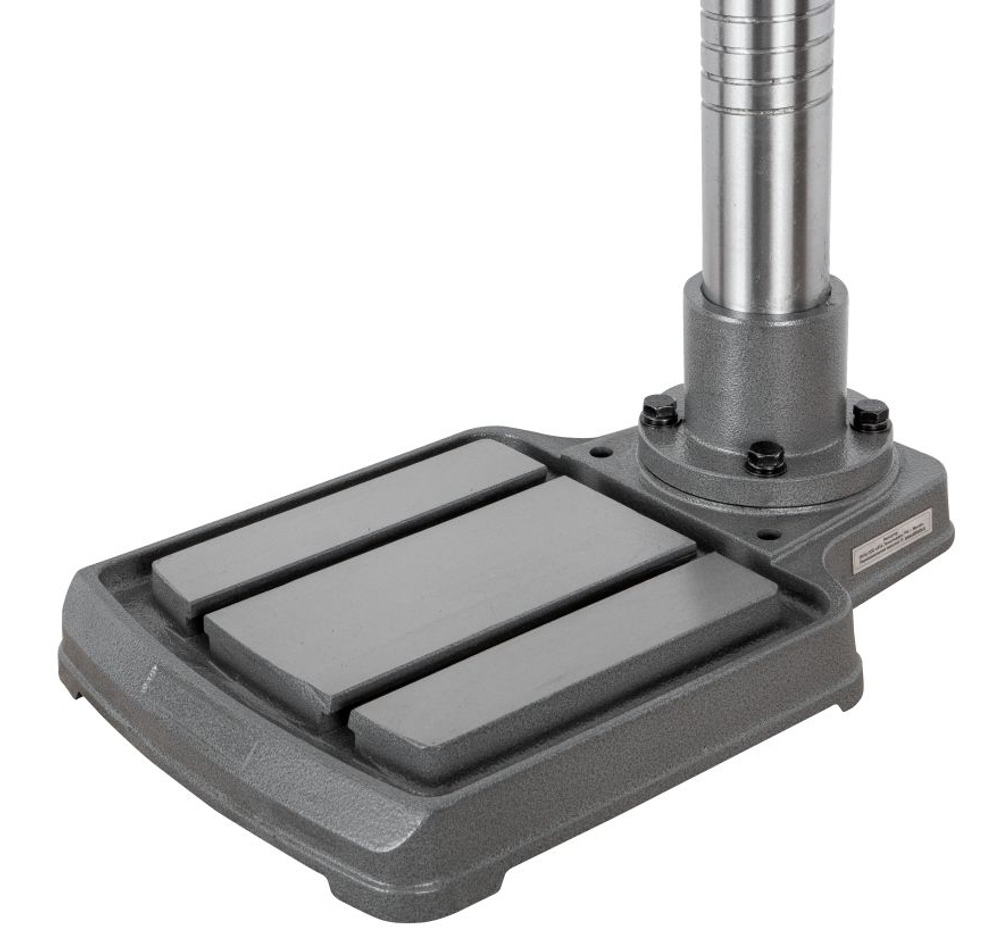

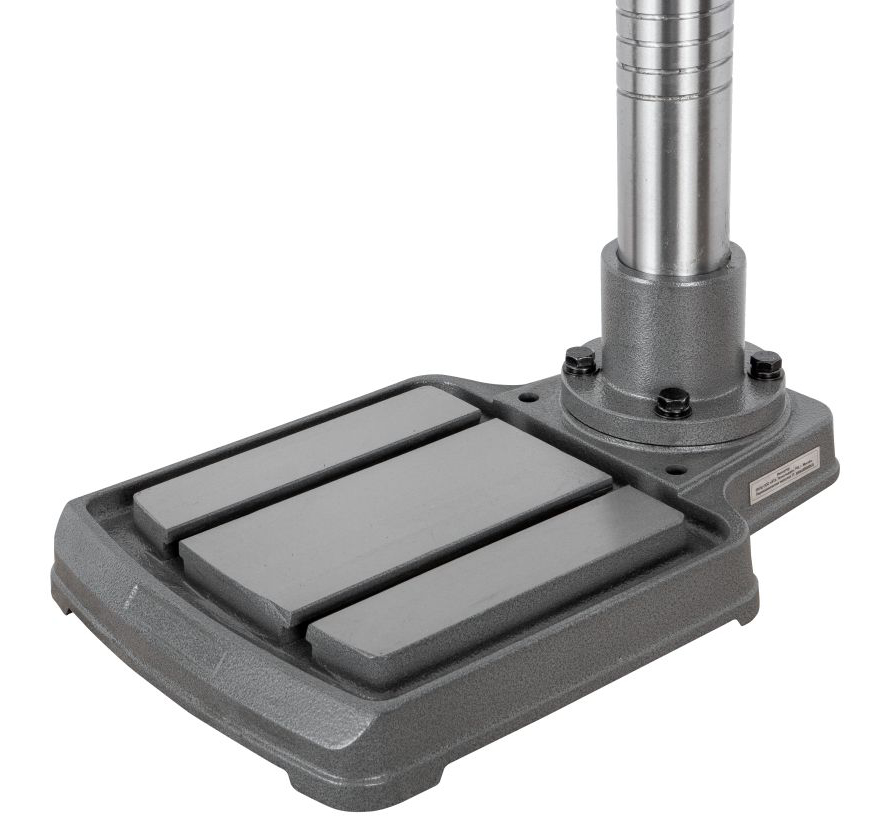

Станок имеет устойчивое чугунное основание размером 490 x 310 мм, с рабочей поверхностью стола 238 х 240 мм, на которой предусмотрены 2-Т образных паза с шириной 14 мм, для установки тисков или других зажимных приспособлениями. Расстояние между пазами 120 мм. На основание установлена колонна диаметром 70 мм с винтовой канавкой для возможности перемещения сверлильной головы по вертикали. Максимальное расстояние между шпинделем и столом-основанием, составляет 540 мм.

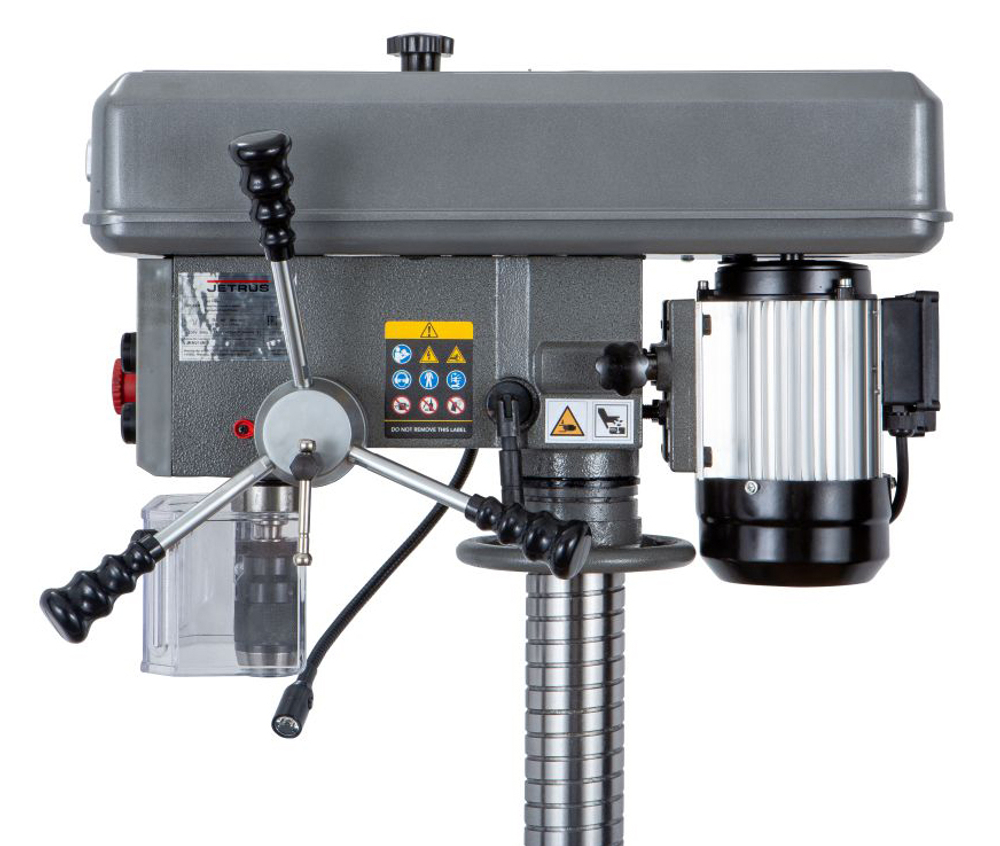

Сверлильная голова имеет возможность поворота вокруг колонны на 360°. Максимальный диаметр сверления отверстий - до 16 мм. Конус шпинделя B16.

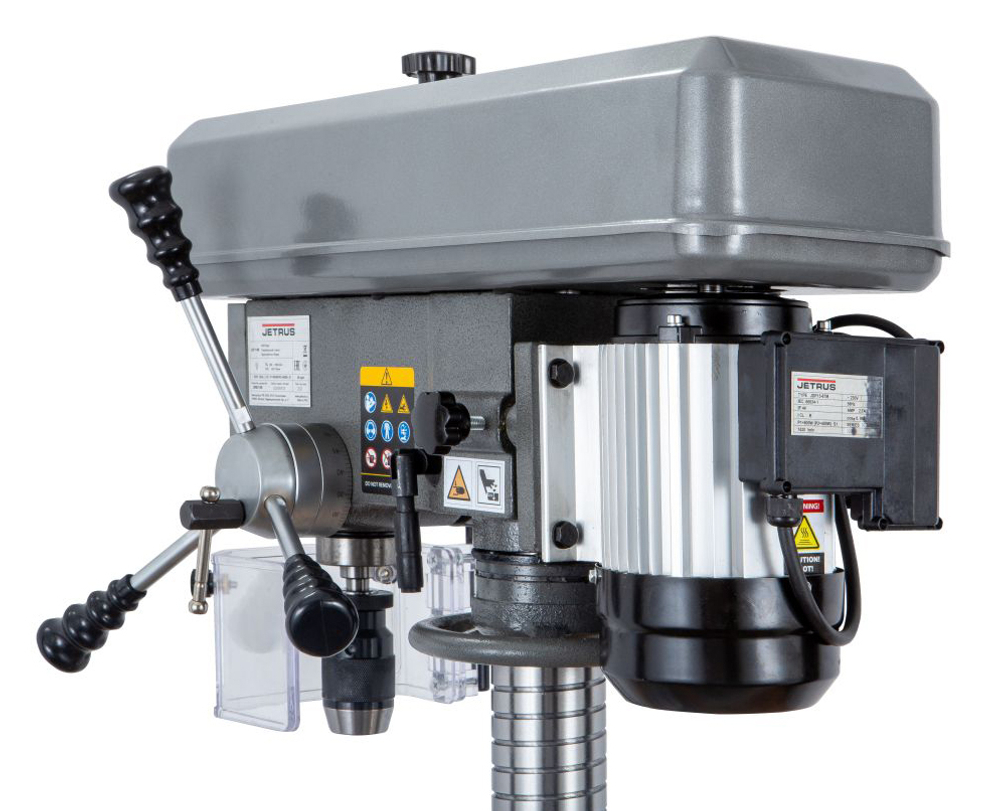

Мощность приводного двигателя составляет 400 Вт.

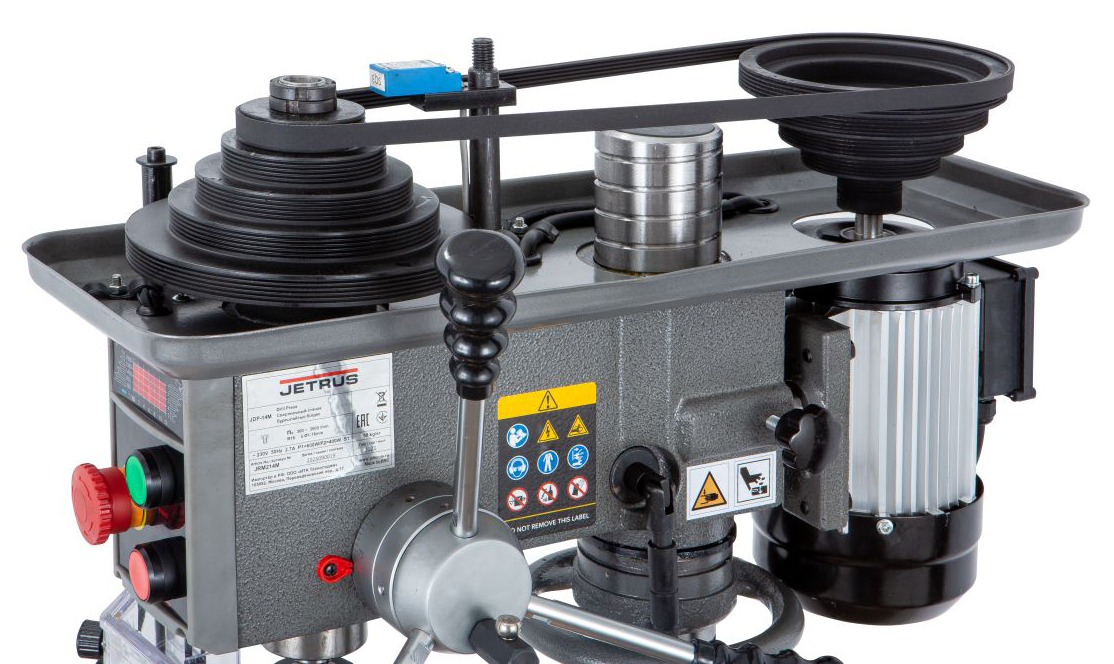

Вращающий момент с двигателя на вал шпинделя передается с помощью многоручьевого приводного ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 300 до 3500 об/мин и имеет 5 скоростей.
Ход пиноли шпинделя составляет 85 мм. Для контроля глубины сверления предусмотрена шкала на лимбе с миллиметровой разметкой, а также стопорный зажимной винт для ограничения хода пиноли.

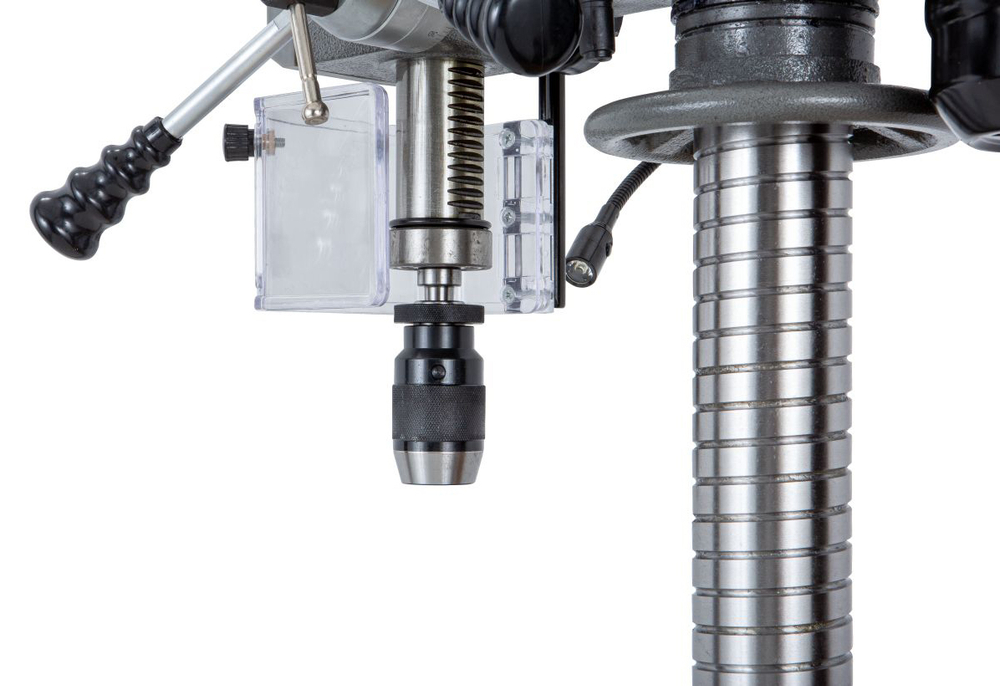

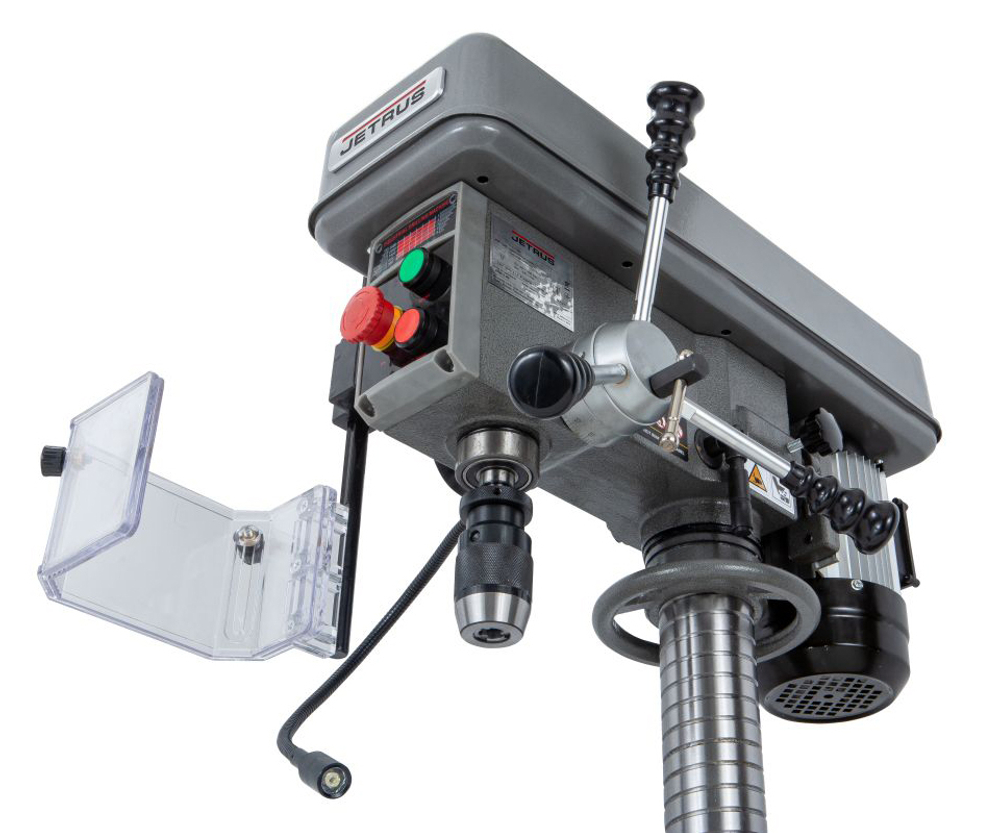

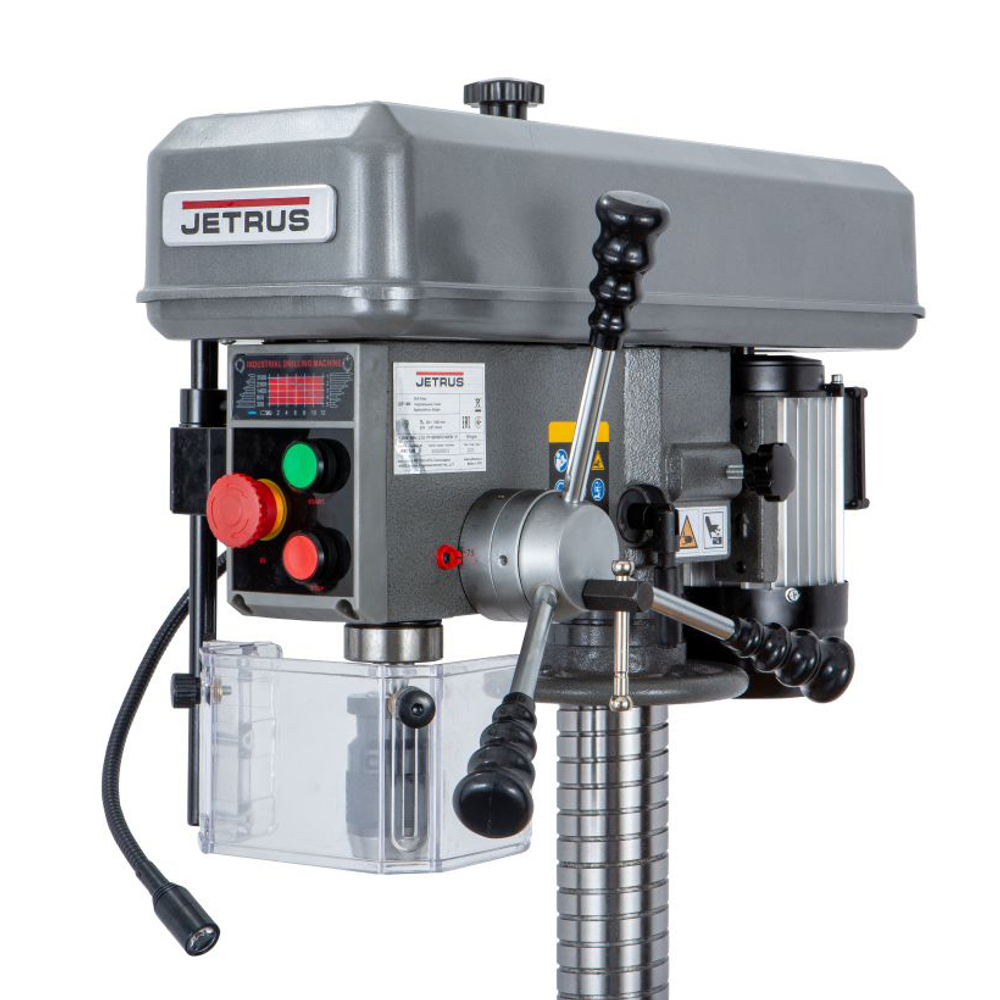

В целях обеспечения безопасной работы, на станке установлен прозрачный защитный экран с концевым выключателем. Под кожухом коробки скоростей ременной передачи находится защитный концевой датчик, который не позволит включить станок при открытой крышке. Для аварийной остановки, на передней панели станка расположен красный аварийный выключатель грибкового типа. Включение шпинделя осуществляется нажатием на зеленую кнопку, для остановки вращения предусмотрена красная кнопка.
Станок оснащен лампой местного освещения с гибким держателем, который обеспечит удобное размещение и направление света в зону резания.
Стандартная комплектация включает в себя быстрозажимной сверлильный патрон 1-16мм/В16, защитный экран, лампу местного освещения и инструкцию по эксплуатации.
Комплектация:
- Быстрозажимной сверлильный патрон 1-16мм/В16
- Защитный экран
- Лампа местного освещения
- Руководство по эксплуатации
Параметры:
- Напряжение 230/400 Вольт
- Максимальный диаметр сверления сталь 16 мм
- Макс. диаметр сверления в чугуне 16 мм
- Частота вращения шпинделя 300 - 3500 об/мин
- Количество скоростей шпинделя 5
- Реверс шпинделя нет
- Конус шпинделя B16
- Расстояние шпиндель-основание 540 мм
- Вылет шпинделя 180 мм
- Ход пиноли шпинделя 85 мм
- Диаметр стойки 70 мм
- Размер стола 238x240 мм
- Размер Т-образного паза стола 14 мм
- Количество Т-образных пазов стола 2 шт
- Расстояние между пазами 120 мм
- Размер основания 490x310 мм
- Мощность двигателя 0,4 кВт
- Потребляемая мощность 0,6 кВт
- Тип привода Ременной
- Габаритные размеры (ДхШхВ) 680х325х980 мм
- Габариты в упаковке (ДхШхВ) 1050х610х380 мм
- Масса 62 кг
- Масса в упаковке 67 кг
