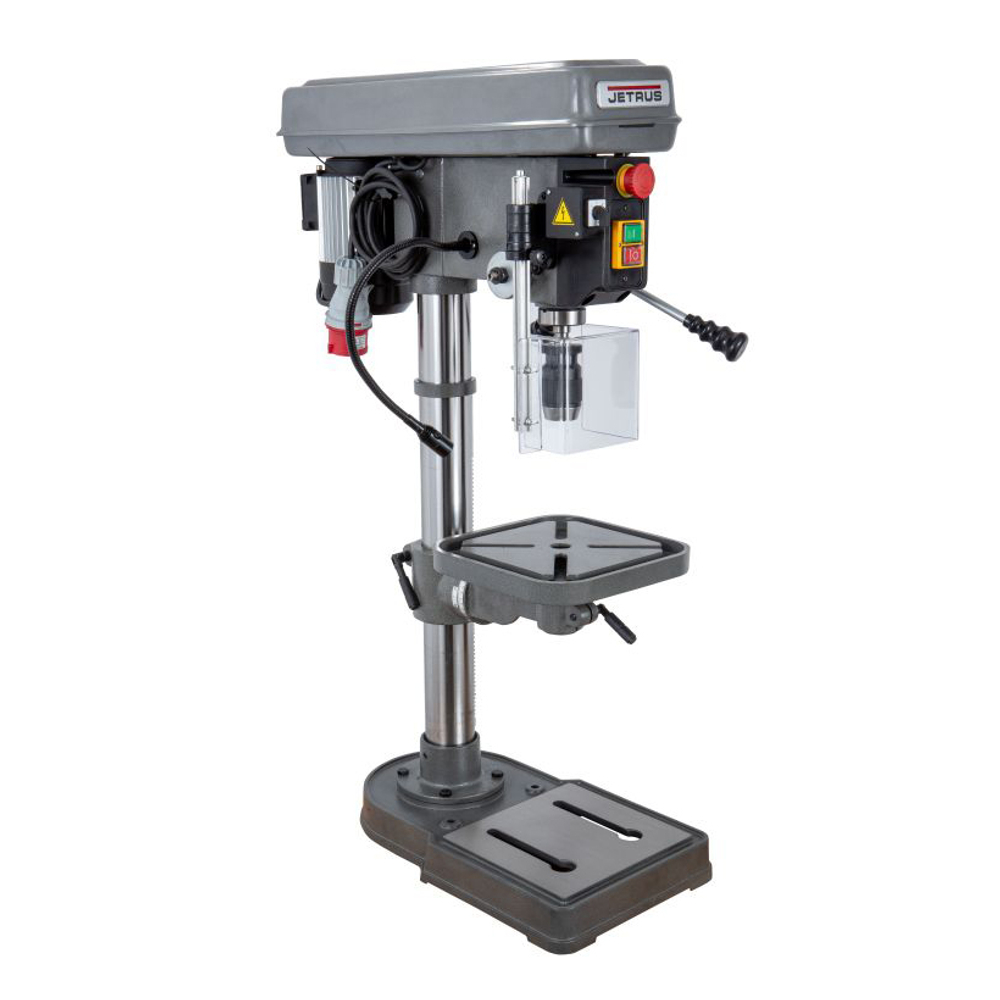

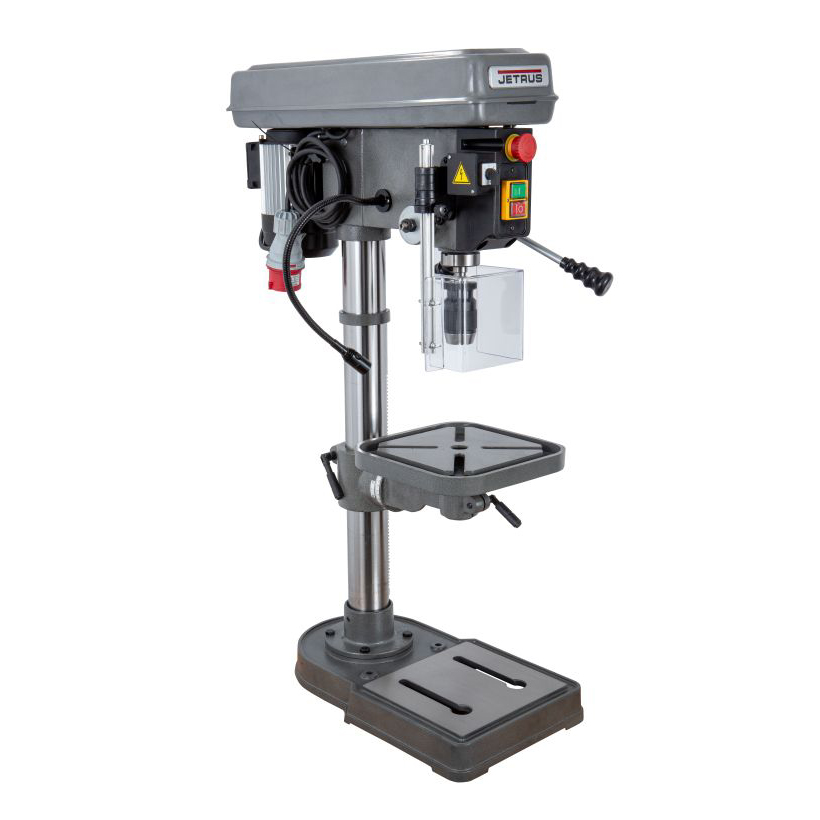

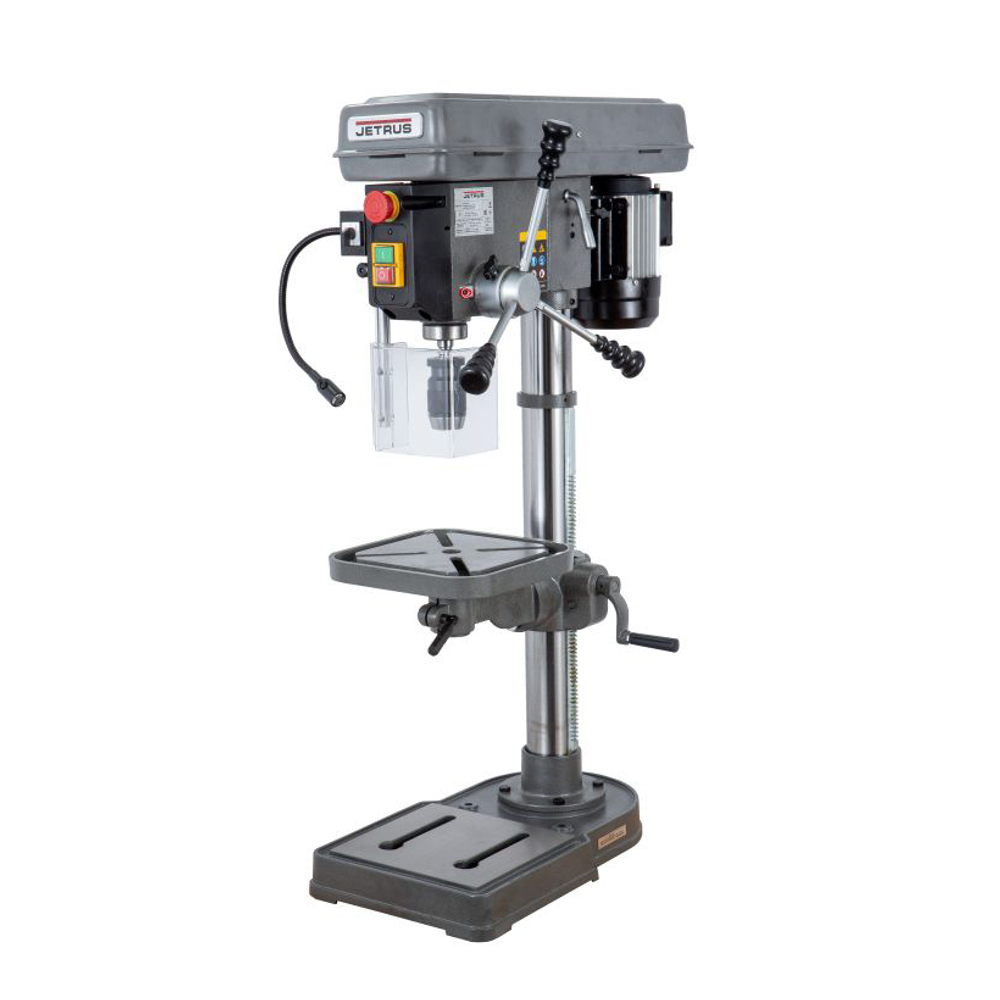

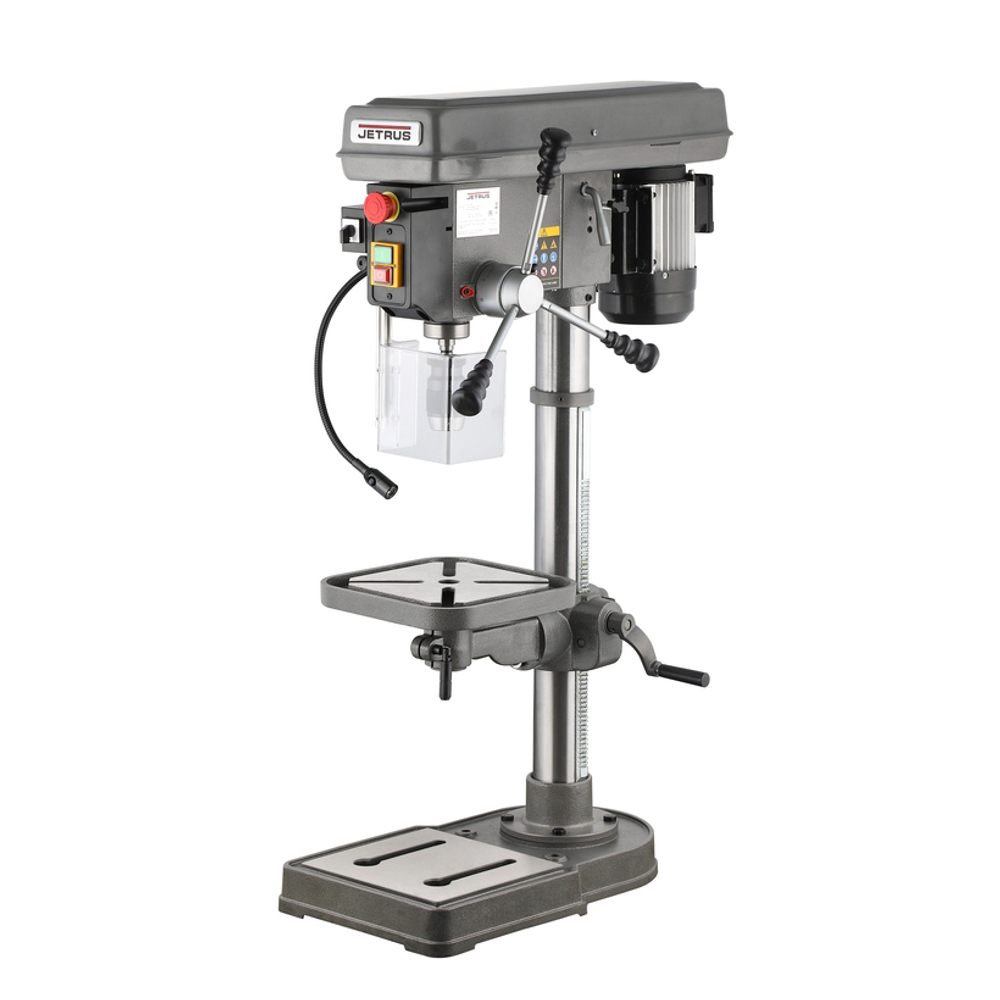

JET JDP-15L настольный сверлильный станок промышленной серии, с подключением к сети в 200/400 вольт. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применятся для серийного изготовления деталей.
Станок имеет устойчивое чугунное основание размером 520 x 310 мм, с параллельно-расположенными пазами с шириной 18 мм, для закрепления заготовок струбцинами или другими зажимными приспособлениями.

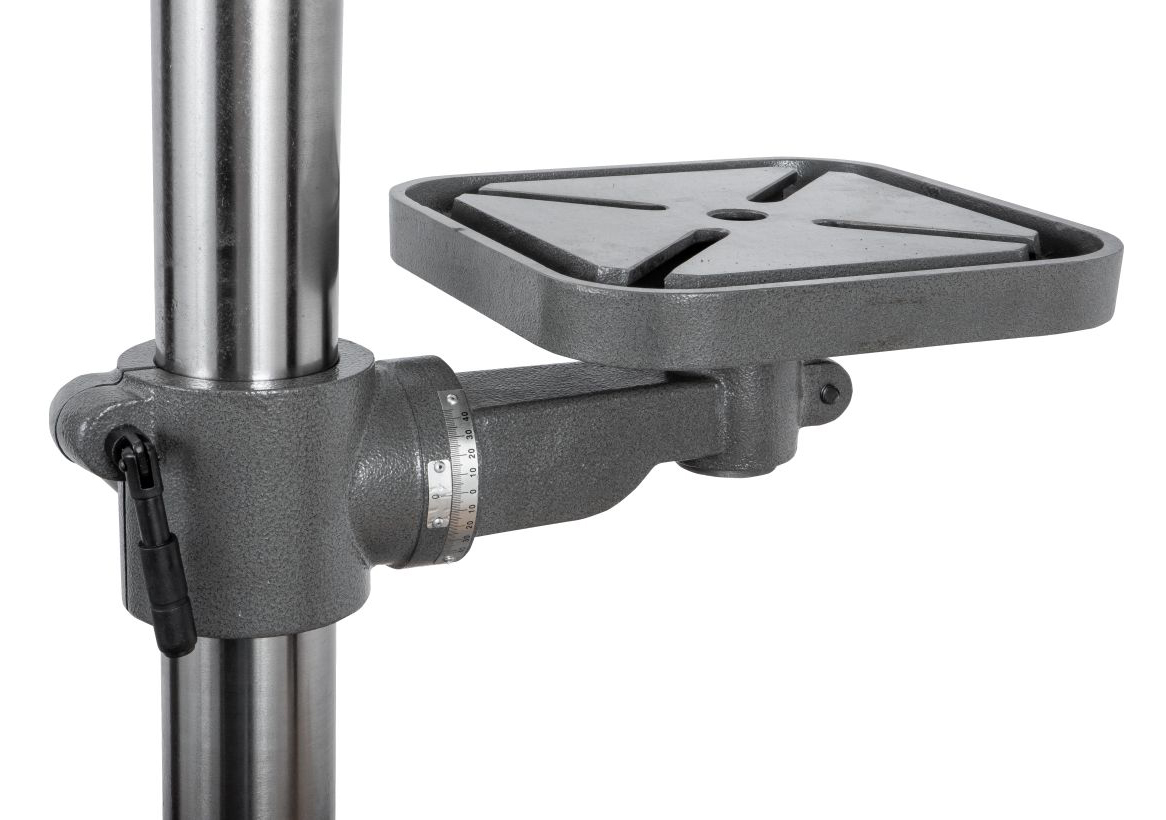

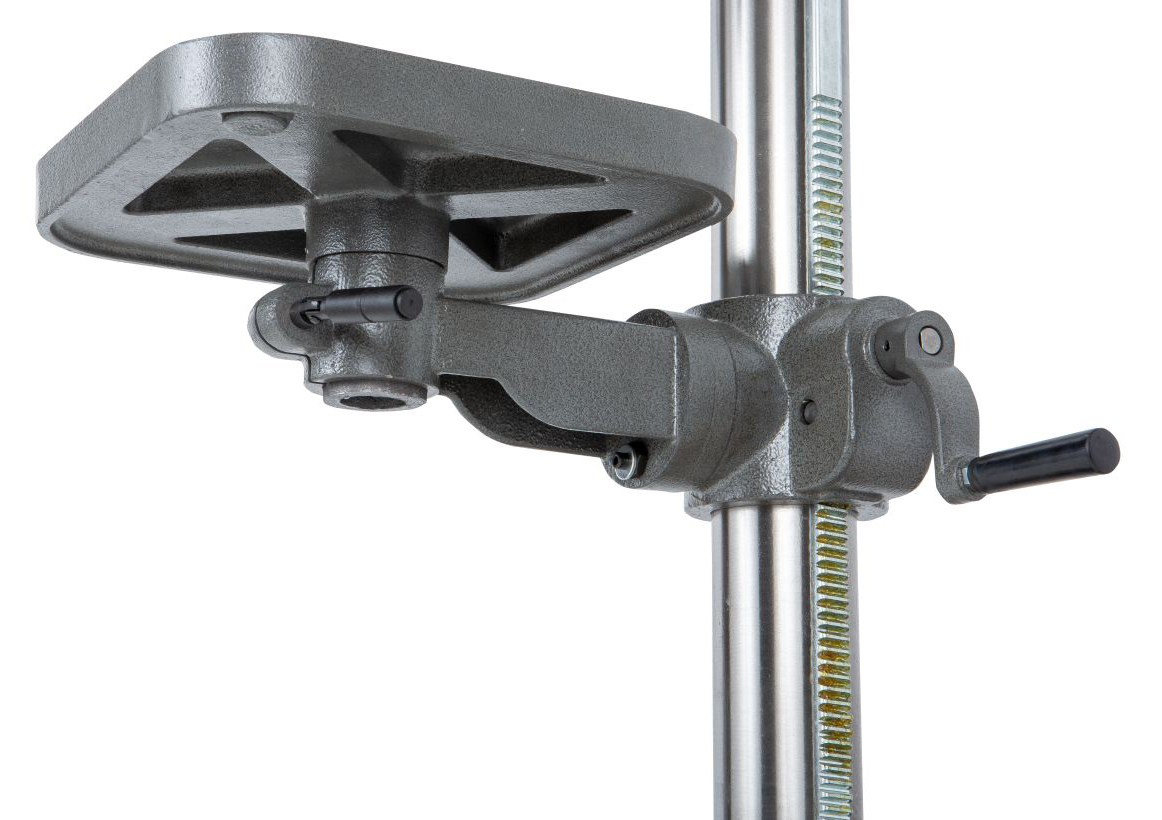

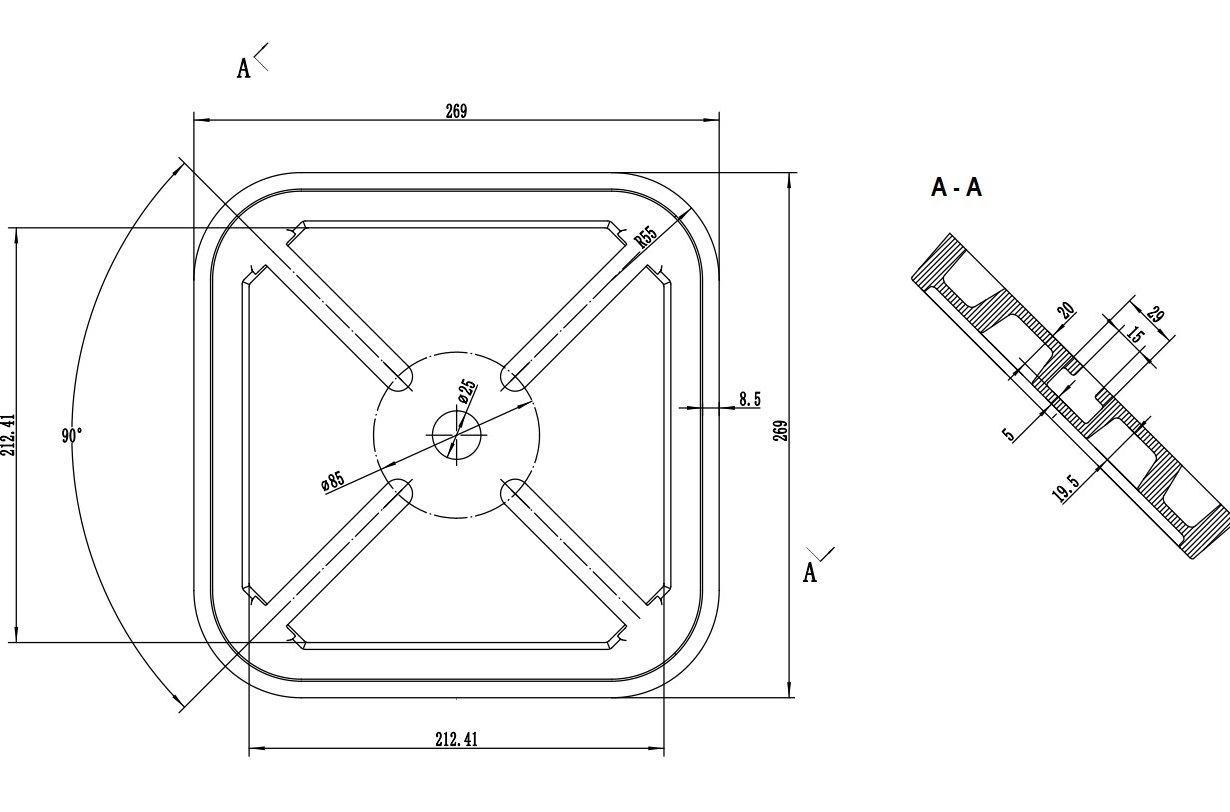

На основание установлена колонна диаметром 73 мм с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 270х270 мм с 4-мя Т-образными пазами, расположенными крест-накрест, ширина пазов 15 мм. Максимальное расстояние между шпинделем и основанием составляет 690 мм, а расстояние между шпинделем и рабочим столом – 465 мм.
Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/влево в пределах ±45°.
Сверлильная головка позволяет сверлить максимальные диаметры отверстия до 16мм. Конус шпинделя МК-2.
Выходная мощность приводного двигателя составляет 370 Вт.

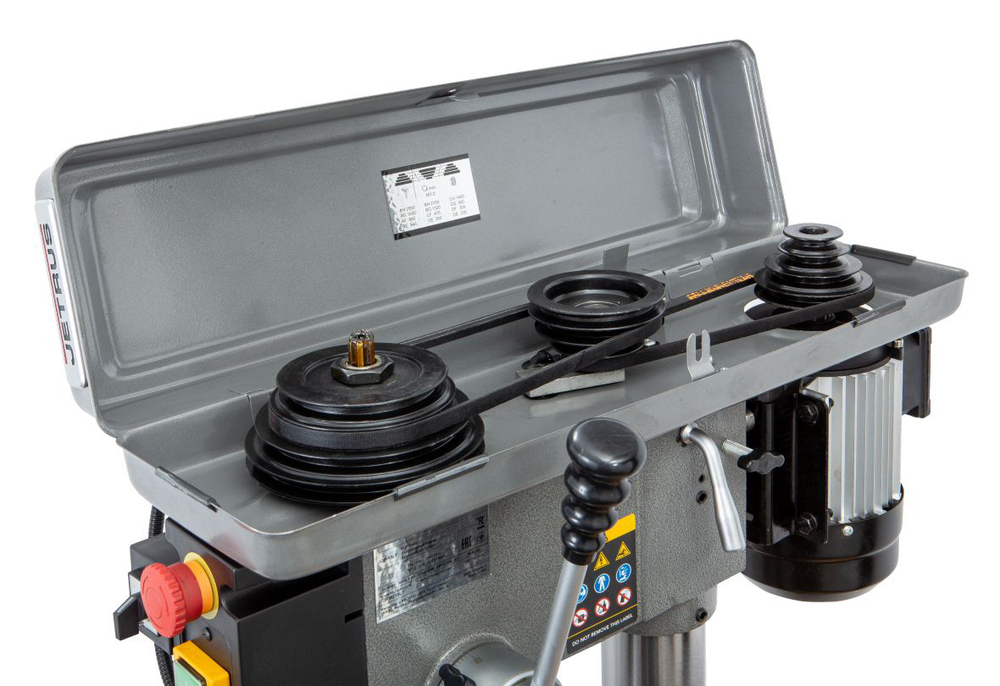

Вращающий момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 230 до 2550 об/мин и имеет 12 скоростей. На передней панели расположен переключатель для включения реверса.

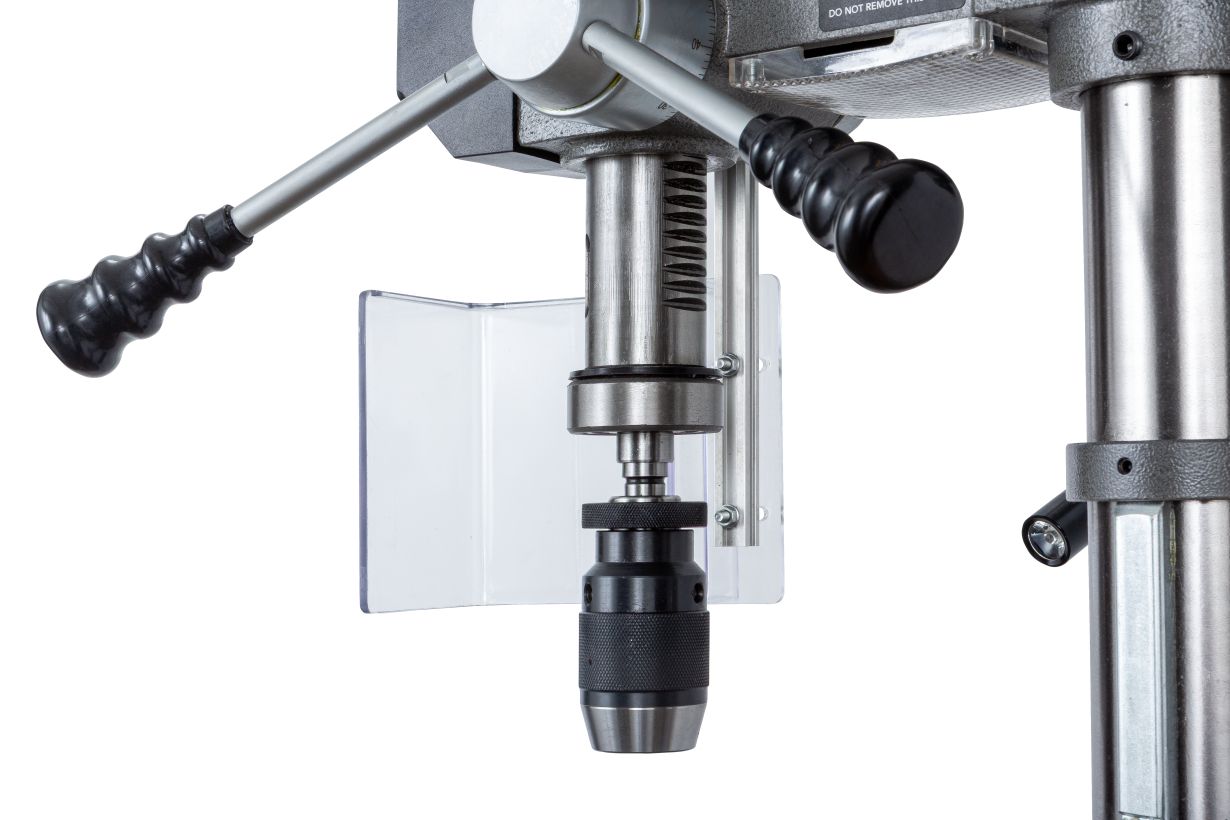

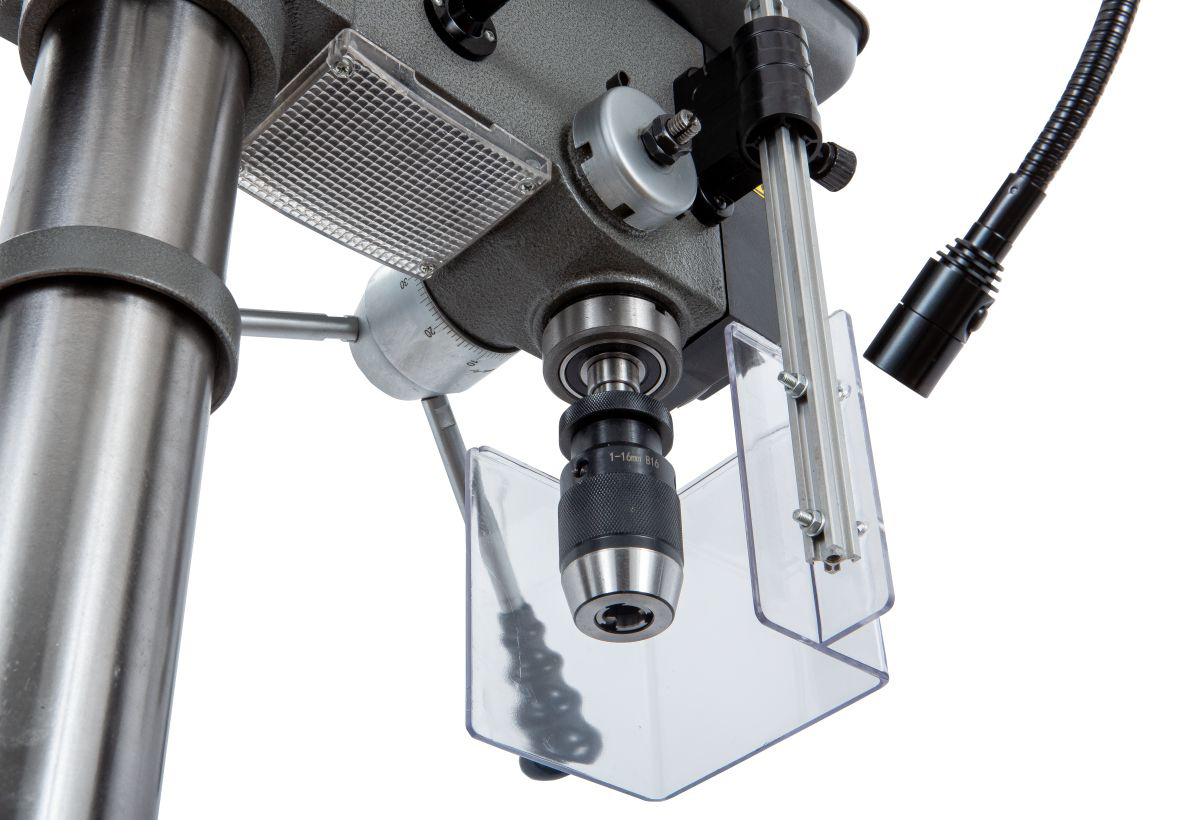

Ход пиноли шпинделя составляет 80 мм. Для контроля глубины сверления предусмотрена шкала на лимбе с миллиметровой разметкой, а также стопорный зажимной винт для ограничения хода пиноли.

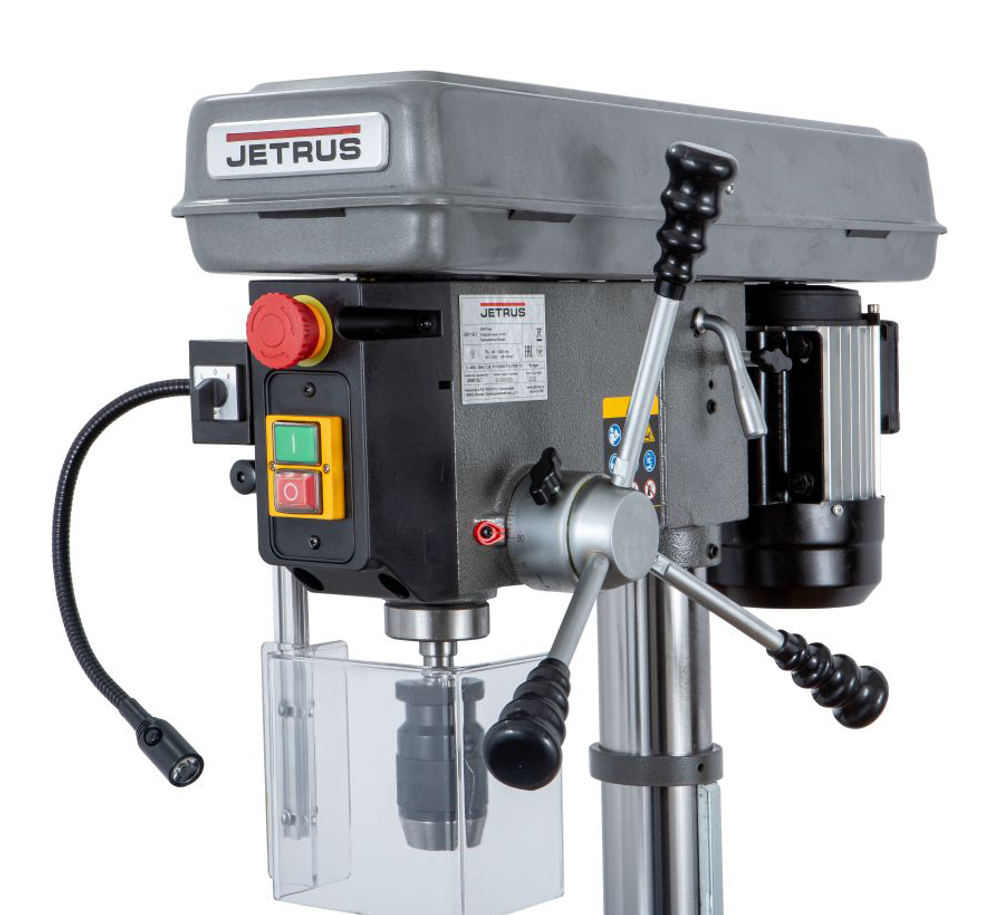

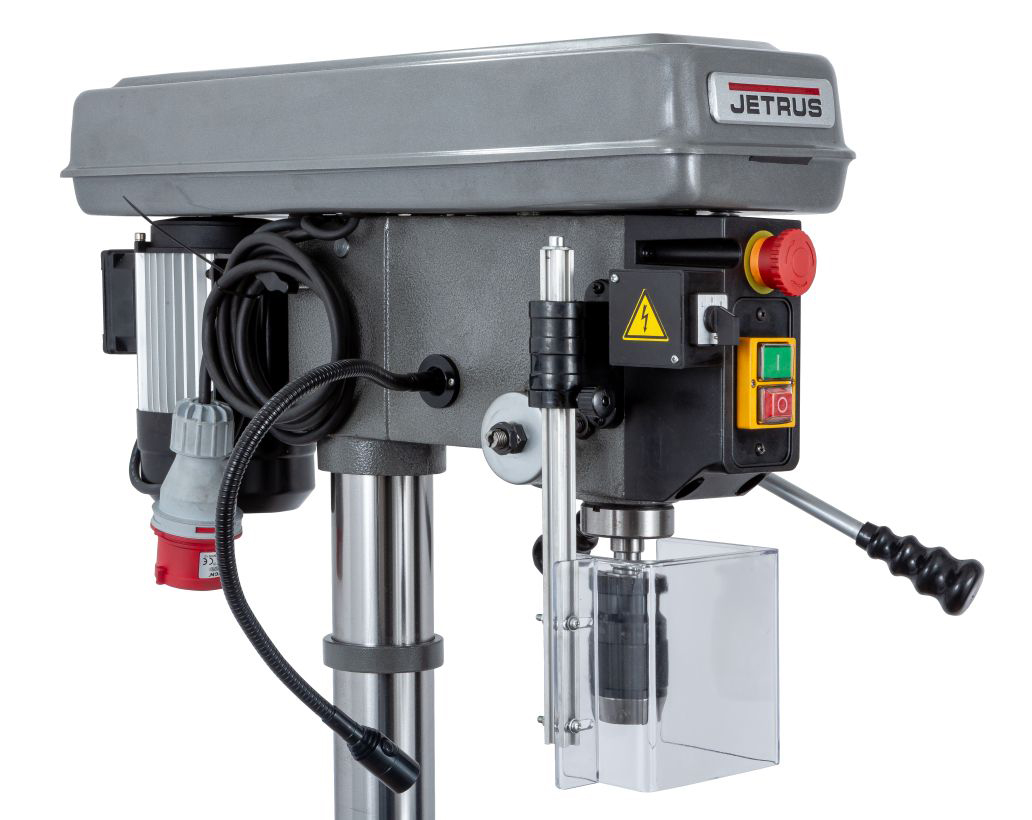

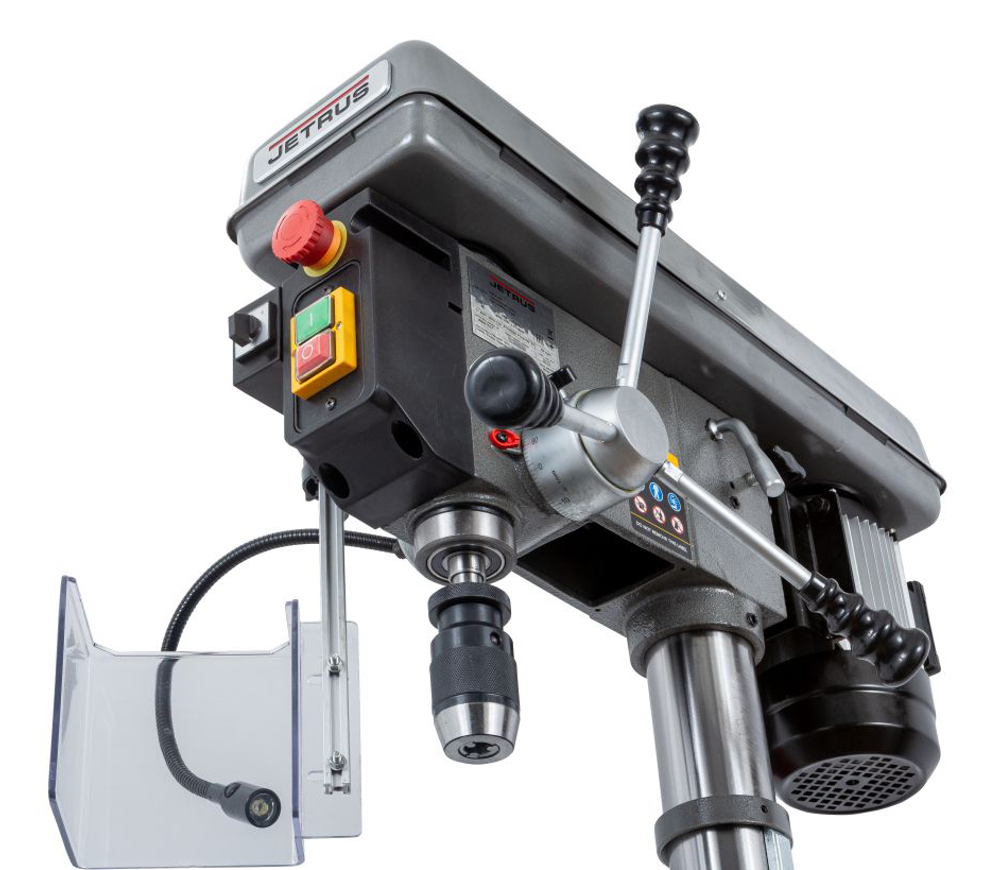

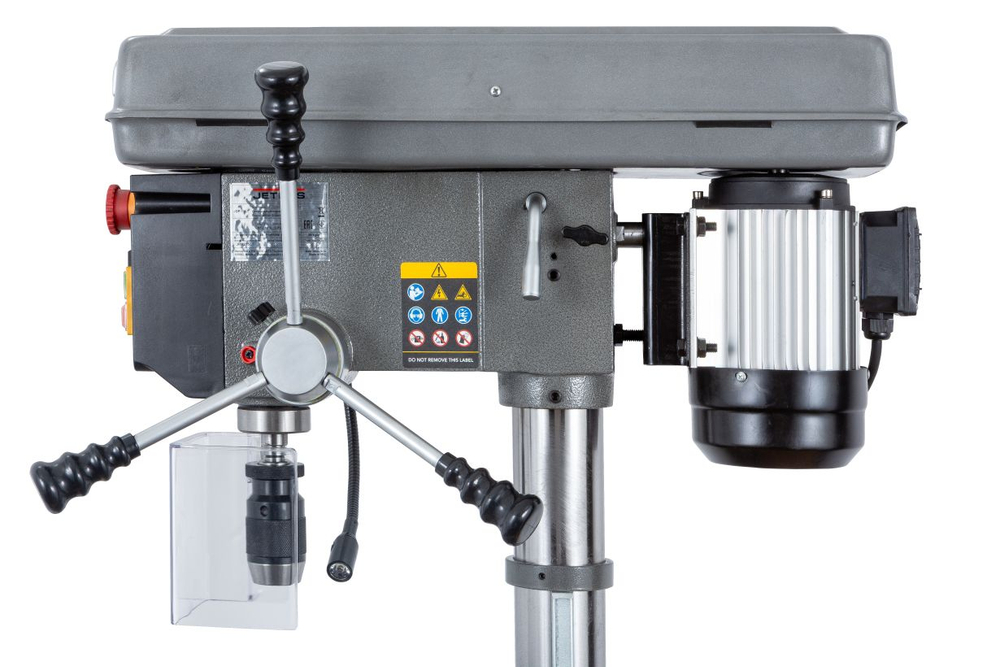

В целях обеспечения безопасной работы, на станке установлен прозрачный защитный экран с концевым выключателем. Под кожухом коробки скоростей ременной передачи находится защитный концевой датчик, который не позволит включить станок при открытой крышке. Для аварийной остановки, на передней панели станка расположен красный аварийный выключатель грибкового типа. Включение шпинделя осуществляется нажатием на зеленую кнопку, для остановки вращения предусмотрена красная кнопка.
Станок оснащен лампой местного освещения с гибким держателем, который обеспечит удобное размещение и направление света в зону резания.
Стандартная комплектация включает в себя быстрозажимной сверлильный патрон 1-16мм/В16, защитный экран, лампу местного освещения и инструкцию по эксплуатации.
Комплектация:
- Быстрозажимной сверлильный патрон 1-16мм/В16
- Защитный экран
- Лампа местного освещения
- Руководство по эксплуатации
Параметры:
- Напряжение 220/400 Вольт
- Максимальный диаметр сверления сталь 16 мм
- Макс. диаметр сверления в чугуне 16 мм
- Частота вращения шпинделя 230 - 2550 об/мин
- Количество скоростей шпинделя 12
- Тип привода Ременной
- Расстояние шпиндель-основание 690 мм
- Конус шпинделя MK-2
- Расстояние шпиндель-стол 465 мм
- Вылет шпинделя 190 мм
- Ход пиноли шпинделя 80 мм
- Диаметр пиноли 47 мм
- Диаметр стойки 73 мм
- Размер стола 270x270 мм
- Наклон стола вправо 45°
- Наклон стола влево 45°
- Размер Т-образного паза стола 15 мм
- Количество Т-образных пазов стола 4 шт
- Размер основания 520 x 310 мм
- Размер Т-образного паза основания 18 мм
- Количество Т-образных пазов основания 2 шт
- Расстояние между пазами основания 130 мм
- Мощность двигателя 0,37 кВт
- Потребляемая мощность 0,55 кВт
- Тип двигателя Асинхронный
- Устройство подачи СОЖ нет
- Автоподача нет
- Реверс шпинделя есть
- Габаритные размеры (ДхШхВ) 665х360х1050 мм
- Габариты в упаковке (ДхШхВ) 890х500х290 мм
- Масса 59 кг
- Масса в упаковке 61 кг
