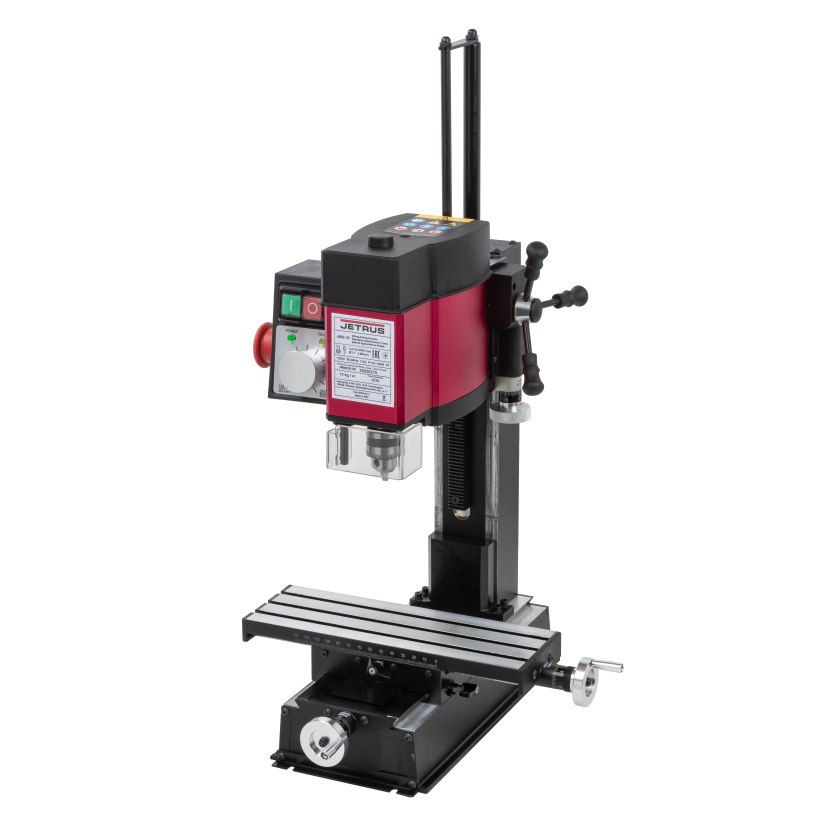

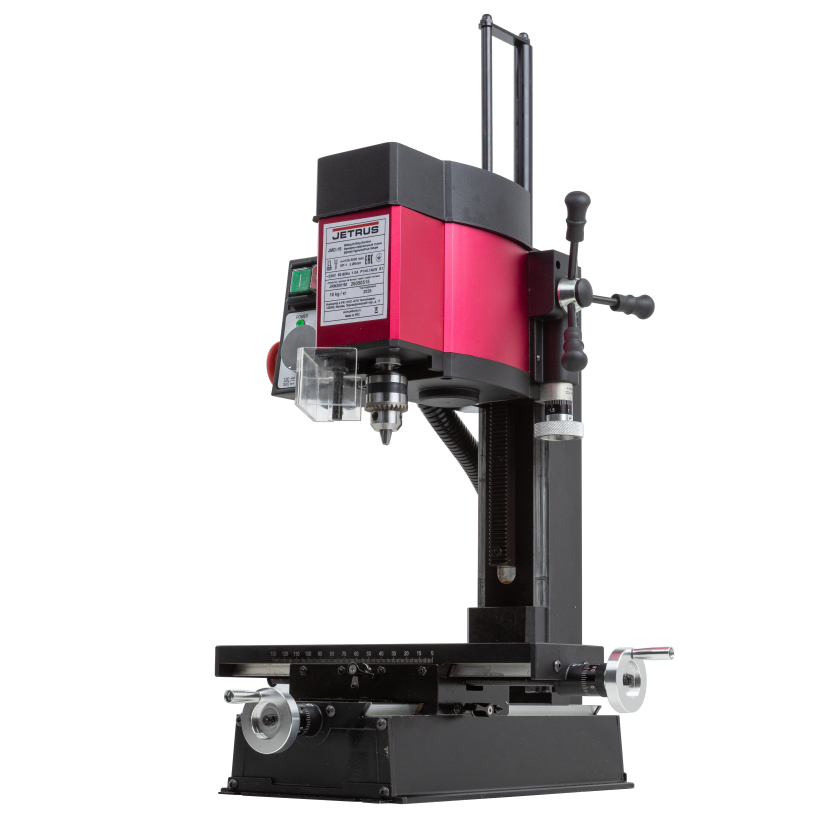

Станок JET JMD‑1S — самый маленький в линейке бытовых сверлильно‑фрезерных станков. Его используют дома или в учебных заведениях для небольших работ и чтобы освоить механическую обработку.
Работает от обычной розетки — 230 В. Подходит для сверления и фрезерования мелких деталей.

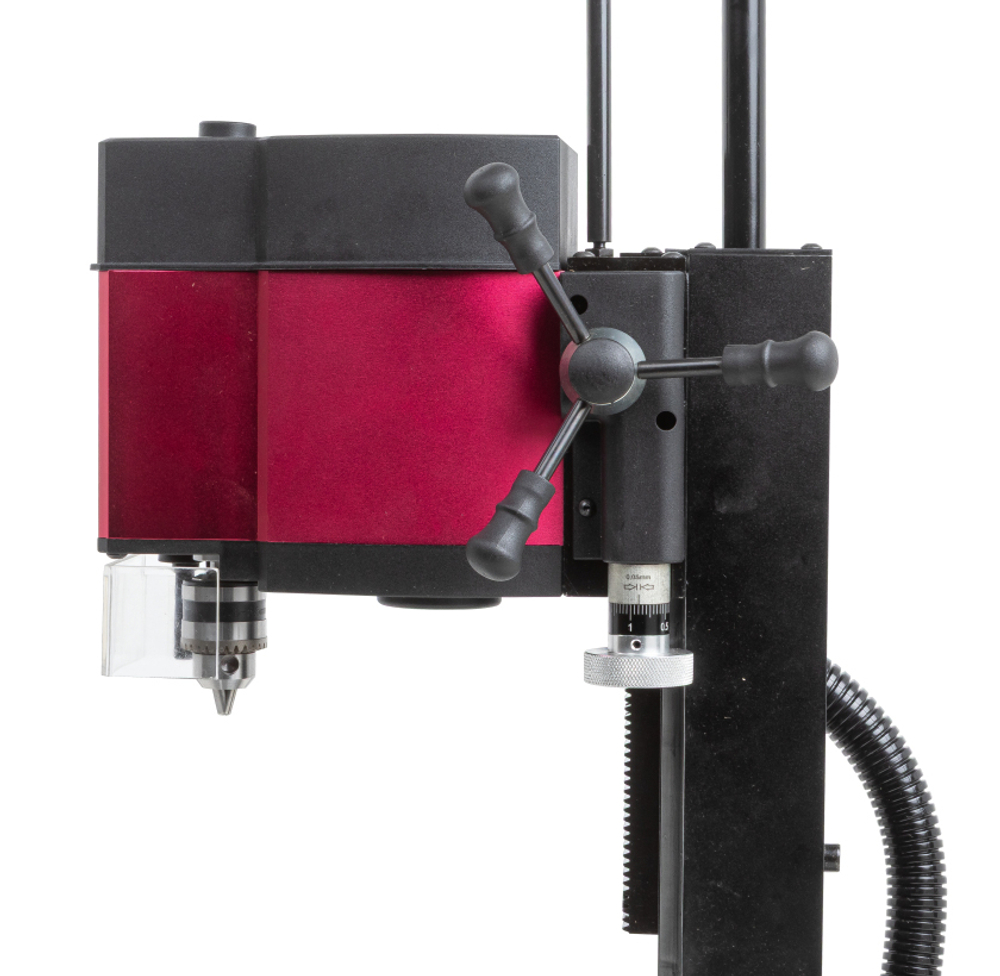

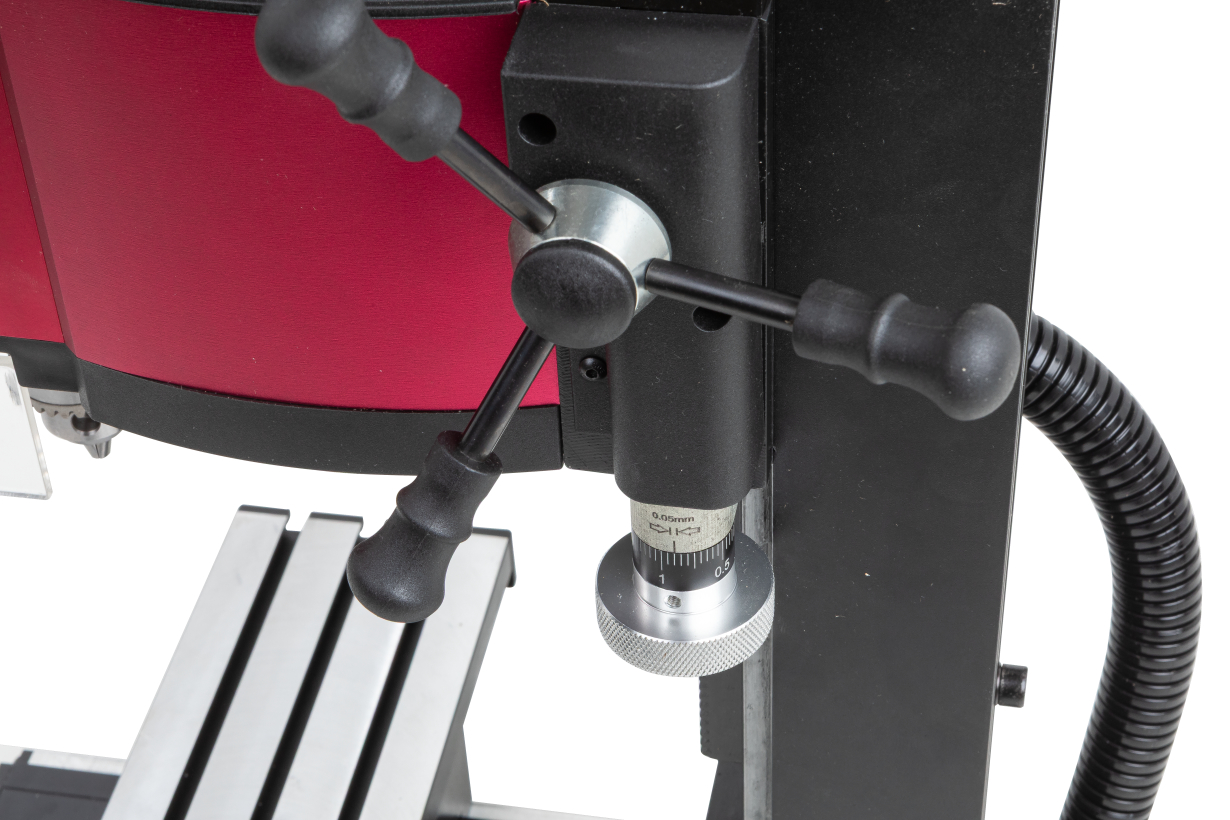

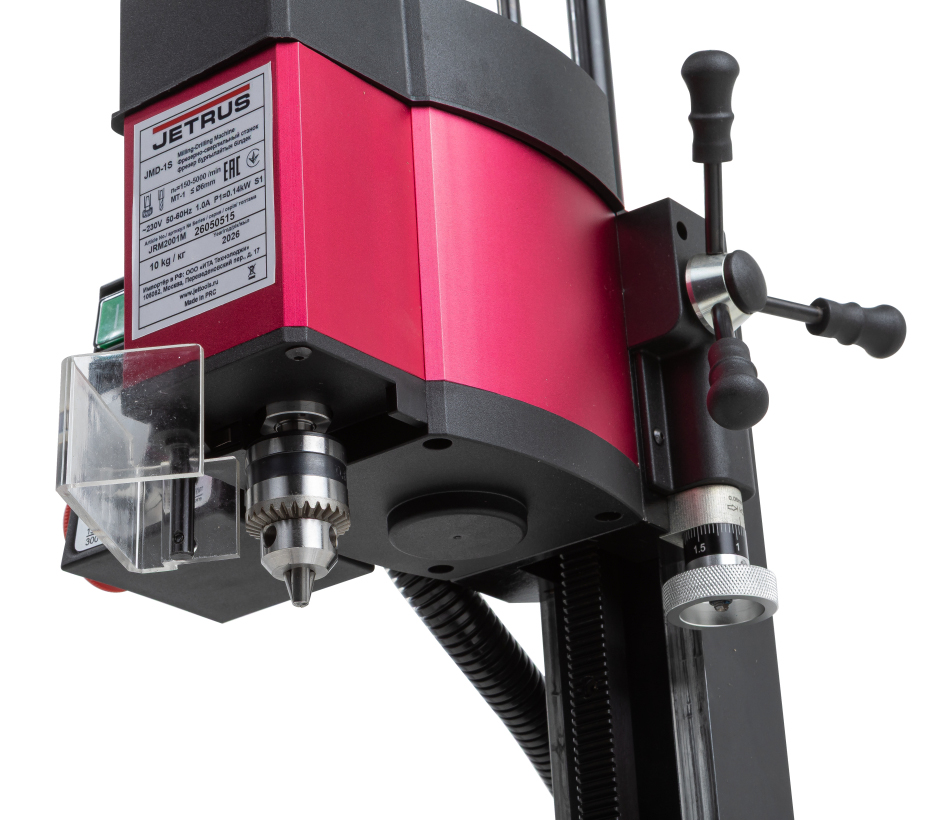

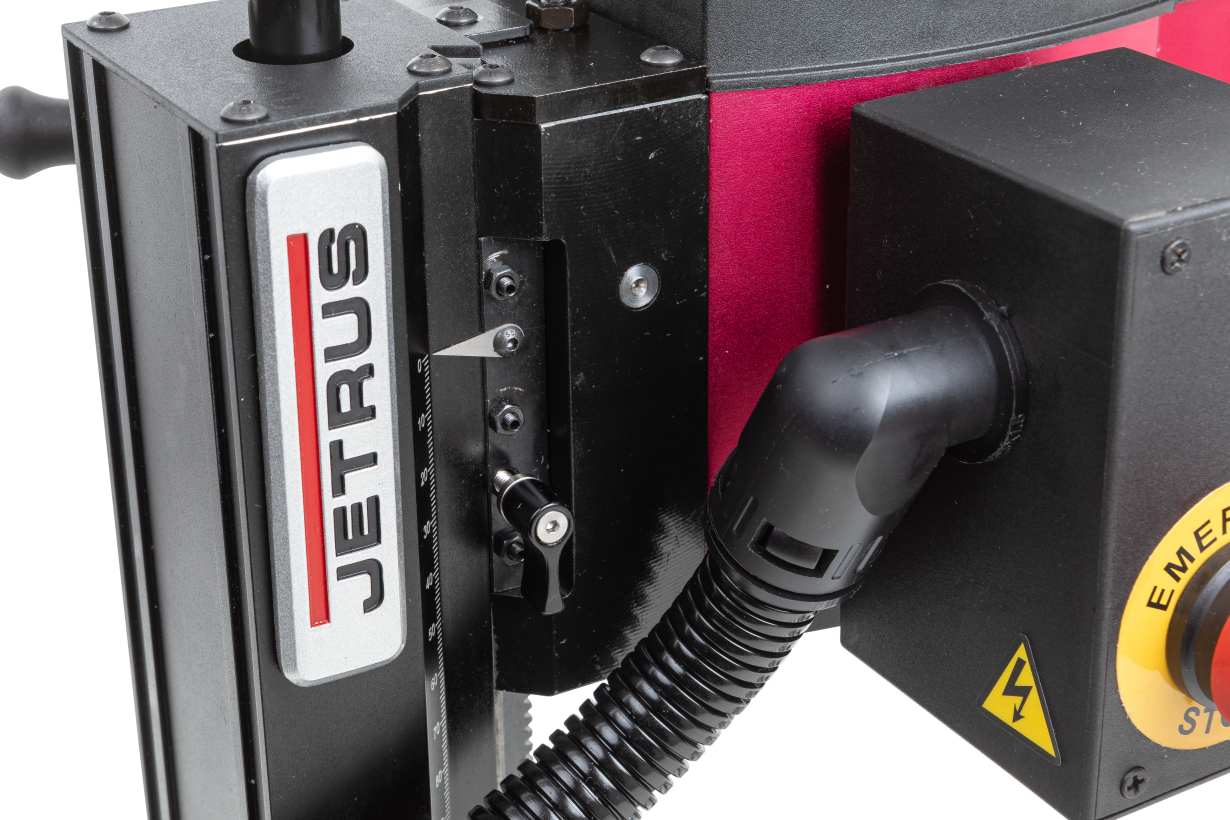

Как устроено сверление: нет отдельной пиноли — чтобы опустить инструмент, двигают всю сверлильную головку с помощью штурвала по зубчатой рейке. Для более точной настройки есть маховик микроподачи. Головка может опуститься максимум на 135 мм.

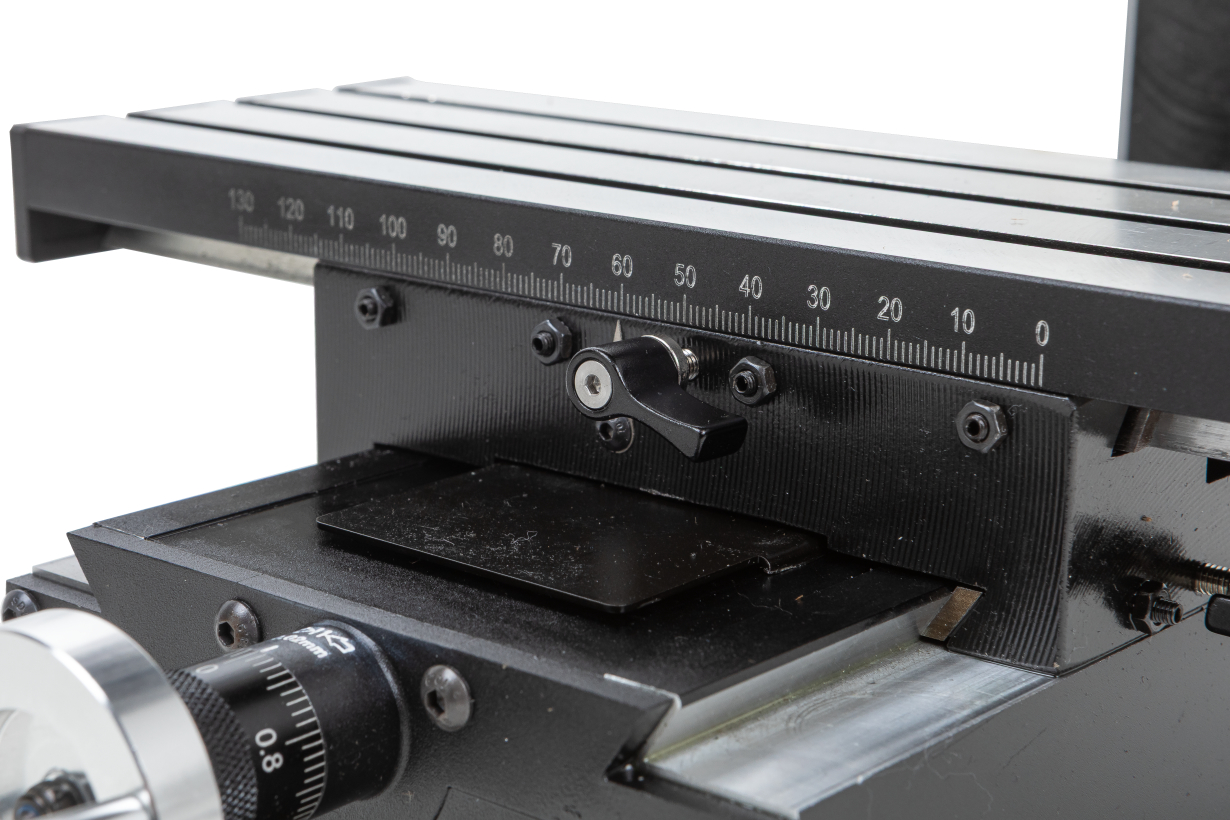

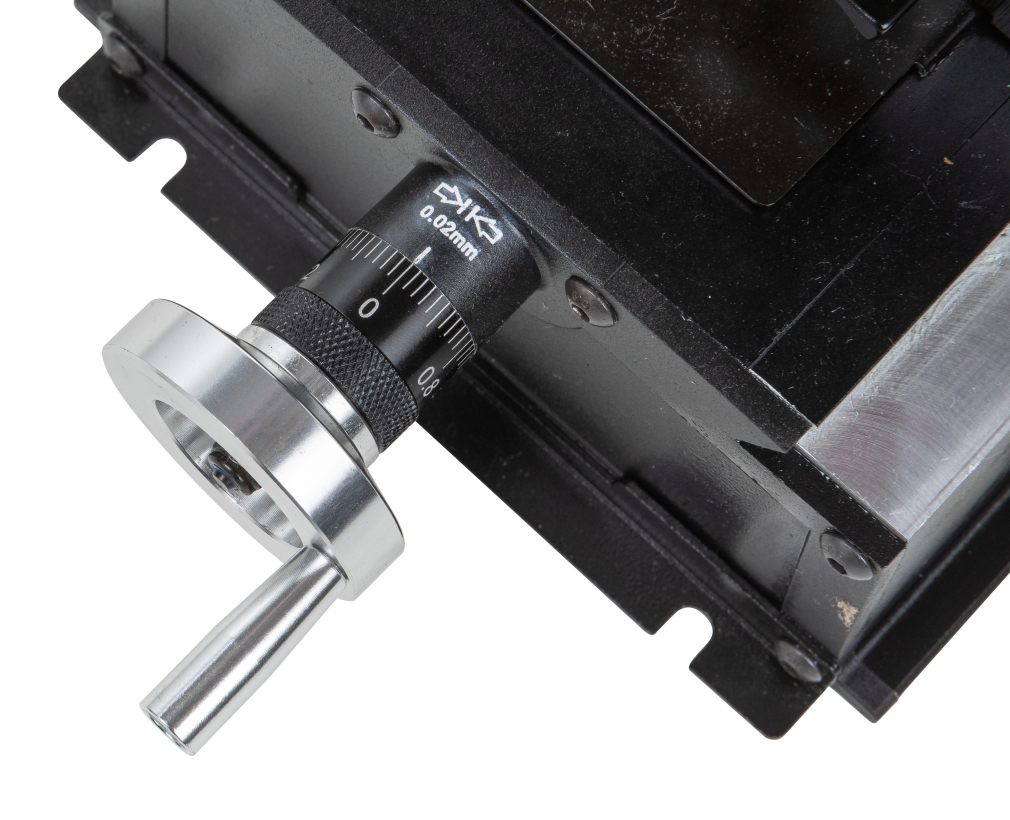

Точность движений контролируют по лимбам (шкалам) на штурвалах:
в продольном и поперечном направлениях: 1 мм за полный оборот, деление — 0,02 мм;
по вертикали: 2,5 мм за оборот, деление — 0,05 мм.
Станок прочный, но лёгкий, его вес всего 10 кг, его удобно ставить на стол. Основные детали, в т.ч. станина, рабочий стол, колонна, головка сделаны из упрочнённого алюминия — он хорошо гасит вибрацию. Рабочие поверхности точно обработаны, остальные покрыты анодированным слоем.
Шпиндель с конусом МК‑1, зажимная тяга — М6×95 мм. Можно сверлить отверстия до 6 мм, фрезеровать — фрезами до 7 мм.

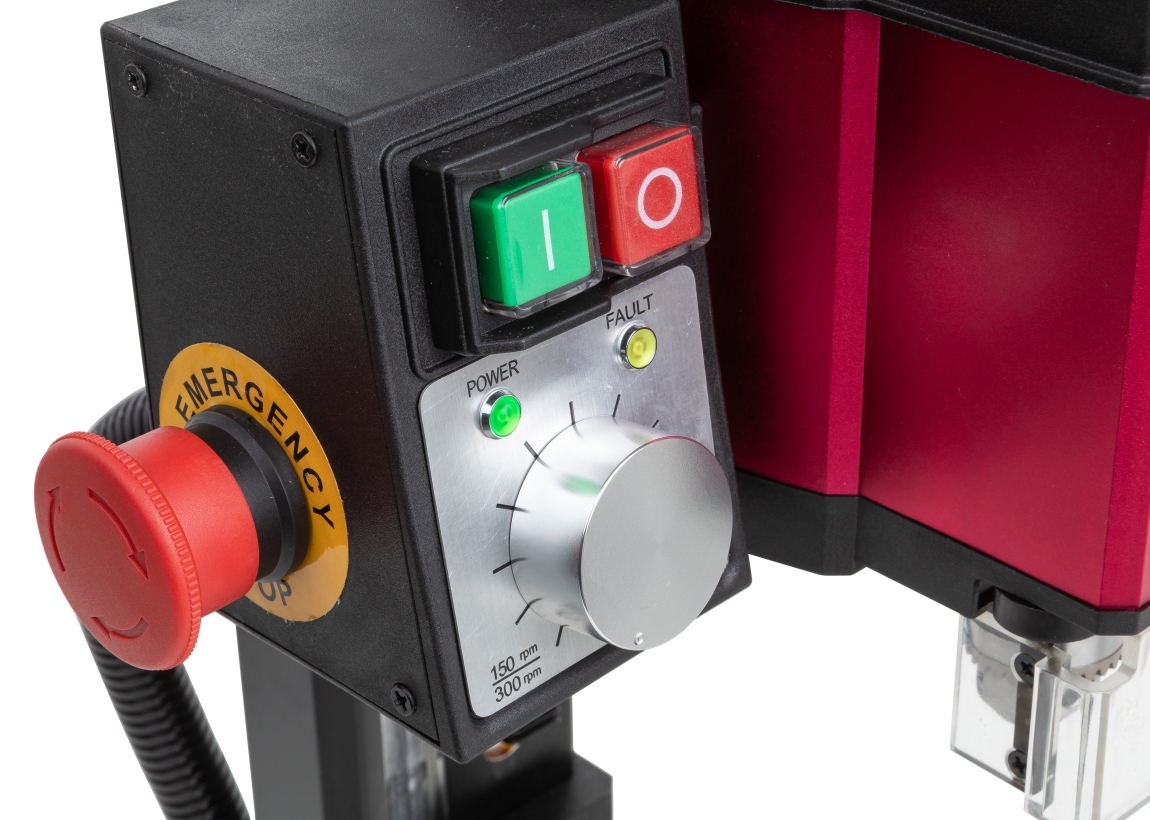

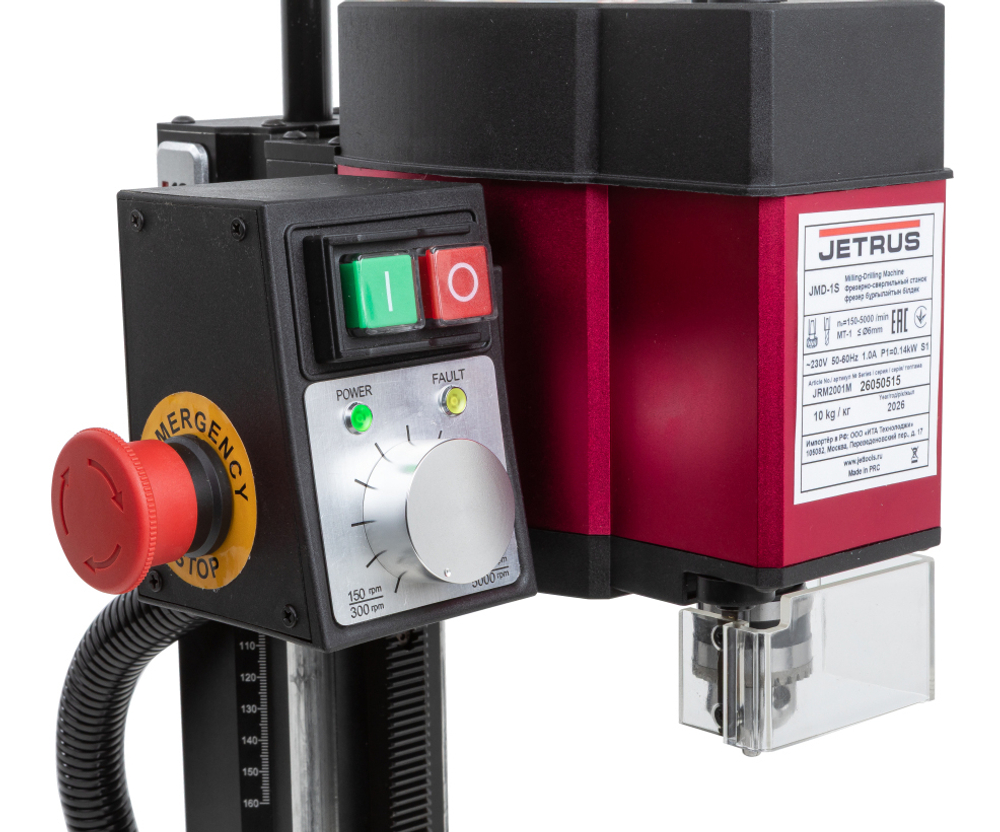

Двигатель — коллекторный, постоянного тока, мощностью 100 Вт. Управляется с панели слева на головке. Скорость вращения можно плавно менять в двух диапазонах: 150–2500 об/мин и 300–5000 об/мин. Чтобы перейти с одного диапазона на другой, нужно перекинуть ремень на другие шкивы. Реверса нет.

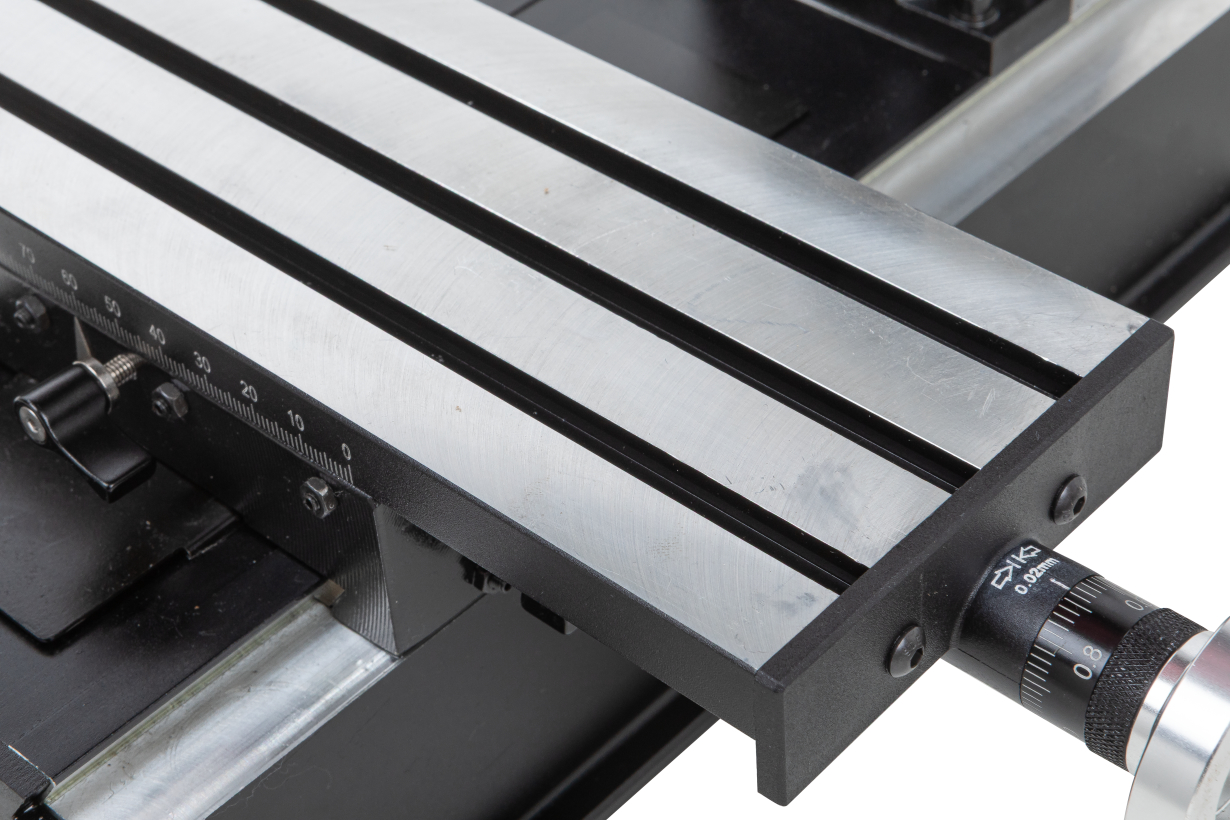

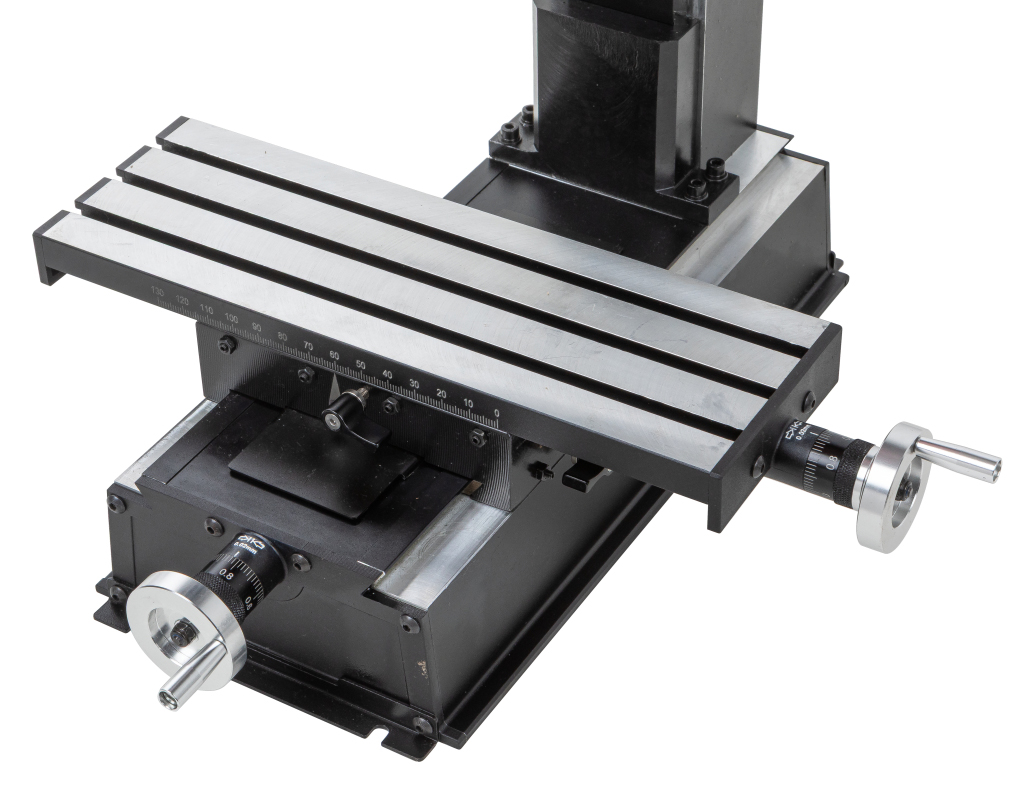

Рабочий стол размером 250×80мм, двигается по направляющим «ласточкин хвост». На нём есть 3 Т‑образных паза шириной 6 мм, расстояние между ними — 23 мм: туда крепят тиски и другие приспособления.
Рабочая зона закрыта прозрачным защитным экраном.
Масса станка 10 кг
Особенности:
- Станина, рабочий стол, колонна, головка сделаны из упрочнённого алюминия — он хорошо гасит вибрацию
- Рабочие поверхности точно обработаны, остальные покрыты анодированным слоем
- Перемещение рабочего стола в продольной и поперечной плоскости, а также сверлильной головы в вертикальной плоскости по направляющим скольжения типа «ласточкин хвост»
- Двигатель коллекторный, постоянного тока, мощностью 100 Вт.
- Плавная регулировка частоты вращения в двух диапазонах: 150–2500 об/мин и 300–5000 об/мин
- Смена диапазона - переставлением поликлинового ремня
- Реверса нет
- Сверление осуществляется опусканием всей сверлильной головки, с помощью штурвала по зубчатой рейке
- Микроподача по вертикальной оси с делением лимба 0,05 мм
- Цена деления лимбов по осям X и Y 0,02 мм
- Полный оборот штурвала перемещает на 1 мм
- Конус шпинделя MK1
- Оправка с дорном B10 и сверлильным патроном 1-6 мм
- Защитный экран с концевым выключателем
Комплектация:
- Сверлильный патрон B10 с дорном МК1/B10. Зажим от 1 до 6 мм
- Зажимная тяга (шомпол) М6х95мм
- Ключ рожковый 5,5/19мм
- Ключи шестигранные 1,5; 3; 5мм
- Предохранитель
- Ручки для осей X, Y
- Рукоятки штурвала вертикальной оси
- Инструкция по эксплуатации
Параметры:
- Напряжение 230 Вольт
- Максимальный диаметр сверления 6 мм
- Максимальный диаметр концевой фрезы 7 мм
- Сверлильный патрон 1-6,0/B10
- Частота вращения вертикального шпинделя 150 – 2500 (±10%) и 300 –5000 (±10%) об/мин
- Количество скоростей вертикального шпинделя Плавно в 2-х диапазонах
- Шомпол М6х95
- Конус вертикального шпинделя МК-1
- Расстояние от вертикального шпинделя до стола 40 - 190 мм
- Расстояние от вертикального шпинделя до стойки 150 мм
- Размер стола по оси X и Y 250 x 80 мм
- Ход стола по оси X и Y 125 x 90 мм
- Цена деления лимба хода стола по оси X и Y 0,02 мм
- Ход головы по оси Z 135 мм
- Цена деления лимба микроподачи головы по оси Z 0,05 мм
- Ширина Т-образного паза стола 6 мм
- Расстояние между пазами стола 23 мм
- Количество Т-образных пазов стола 3 шт
- Тип двигателя Коллекторный
- Мощность вертикального двигателя 0,1 кВт
- Габаритные размеры (ДхШхВ) 392х327х590 мм
- Габаритные размеры в упаковке (ДхШхВ) 490х420х350 мм
- Масса 10 кг
- Масса в упаковке 12,5 кг
