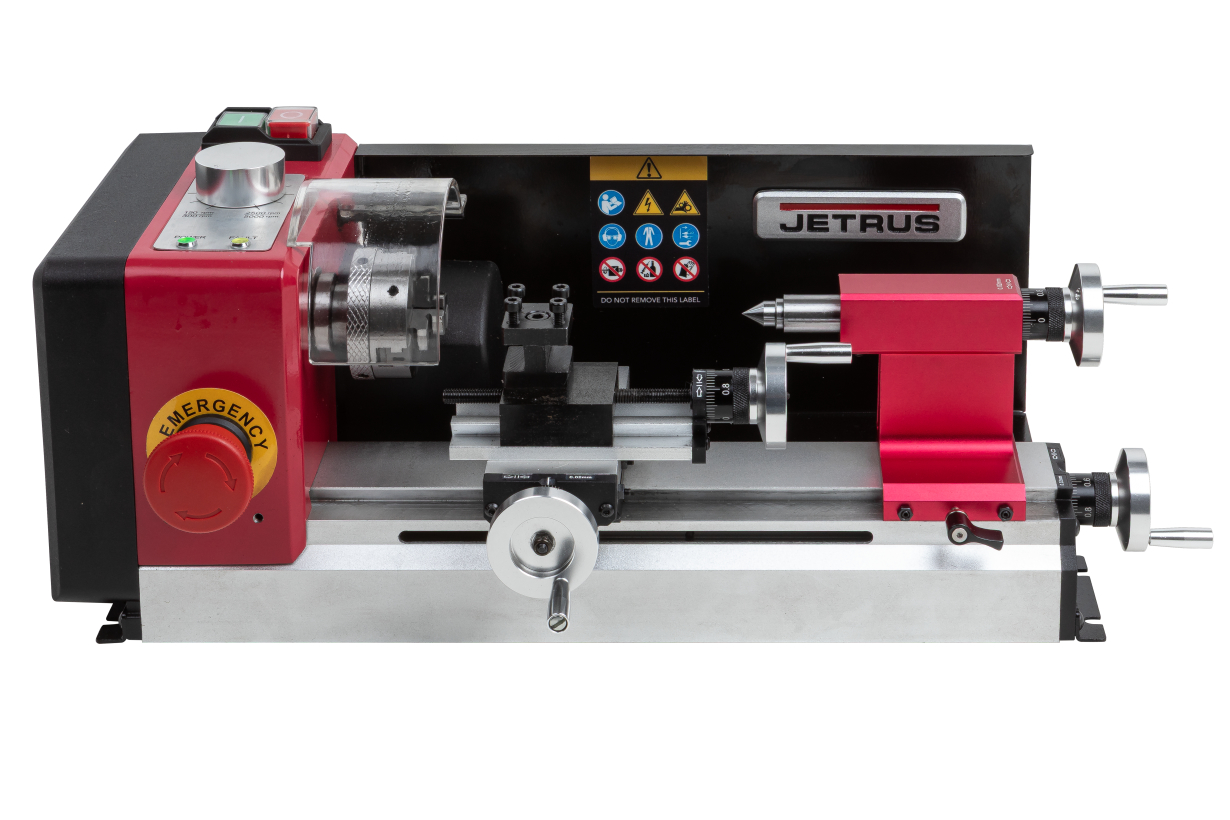

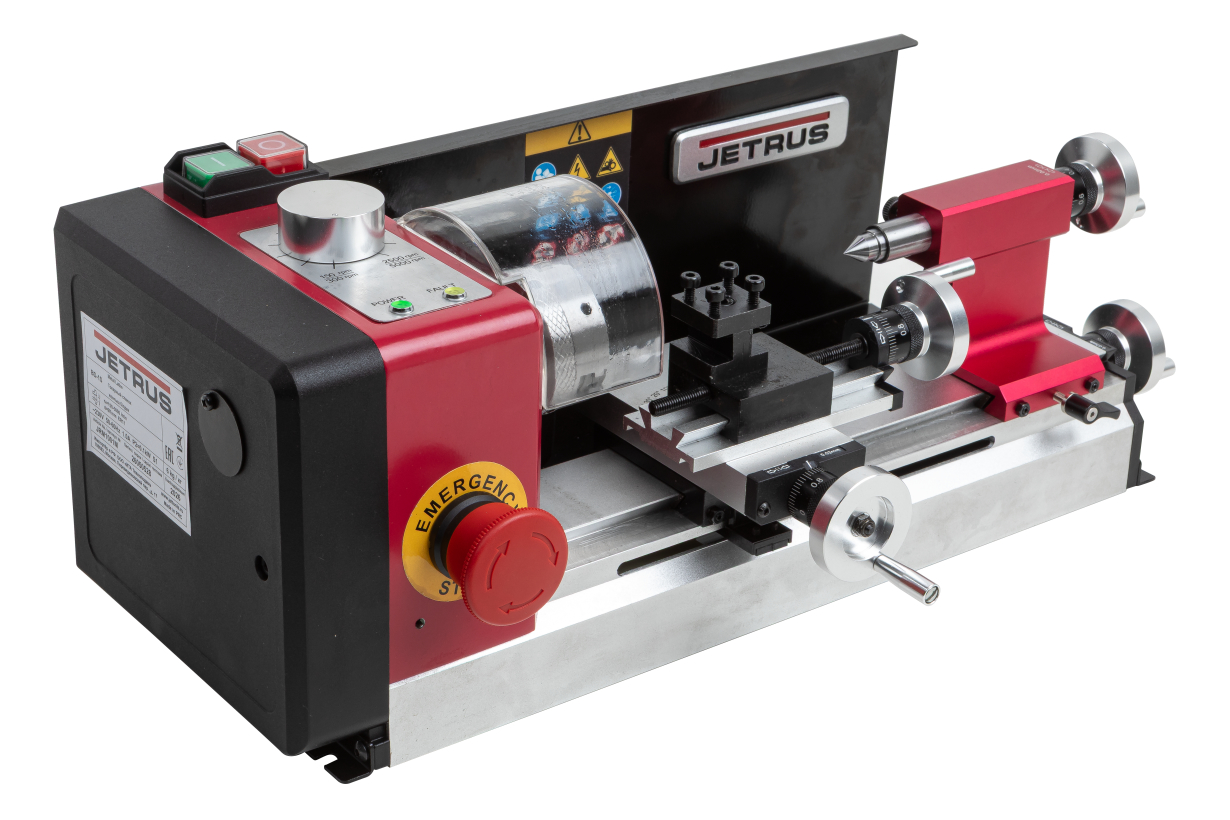

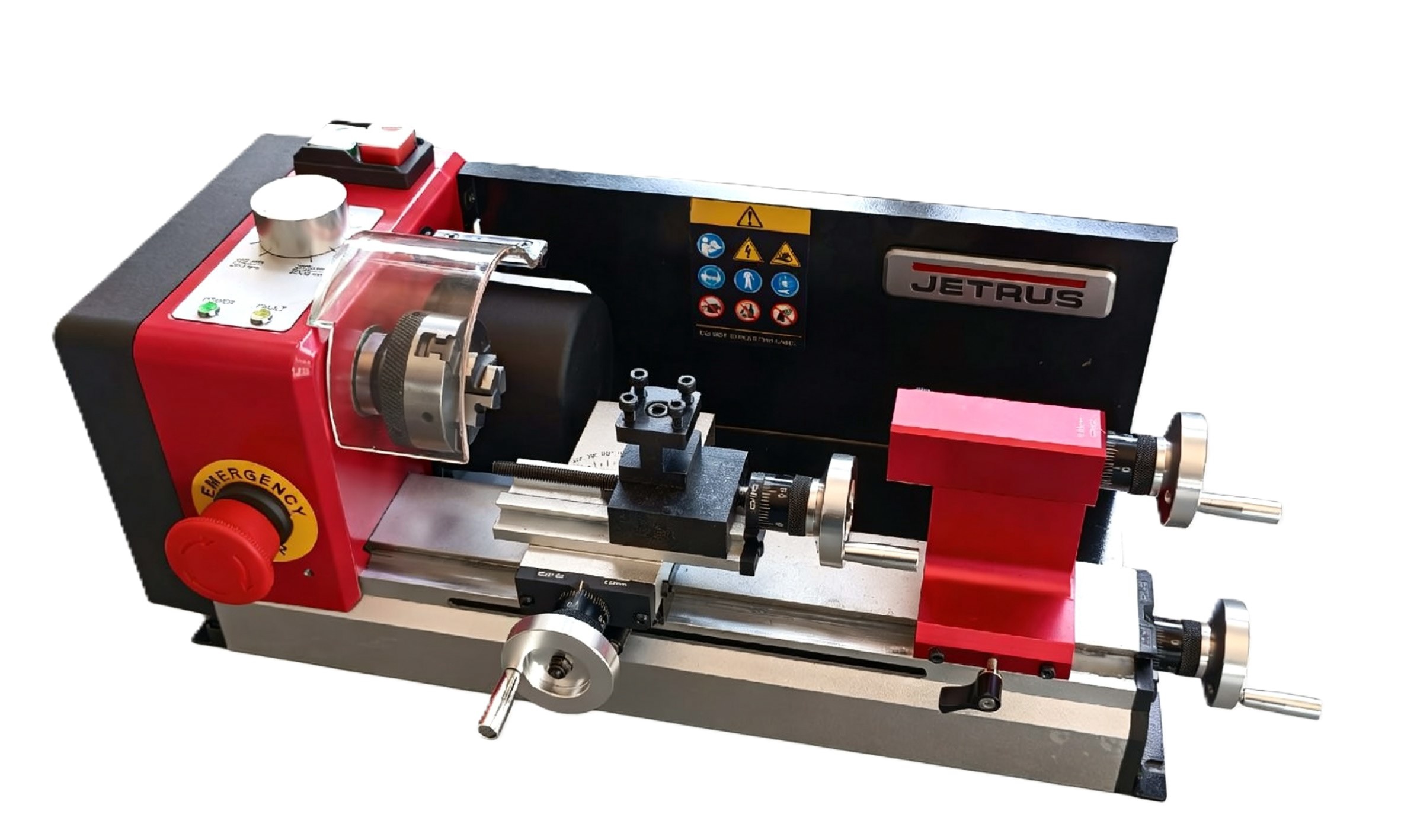

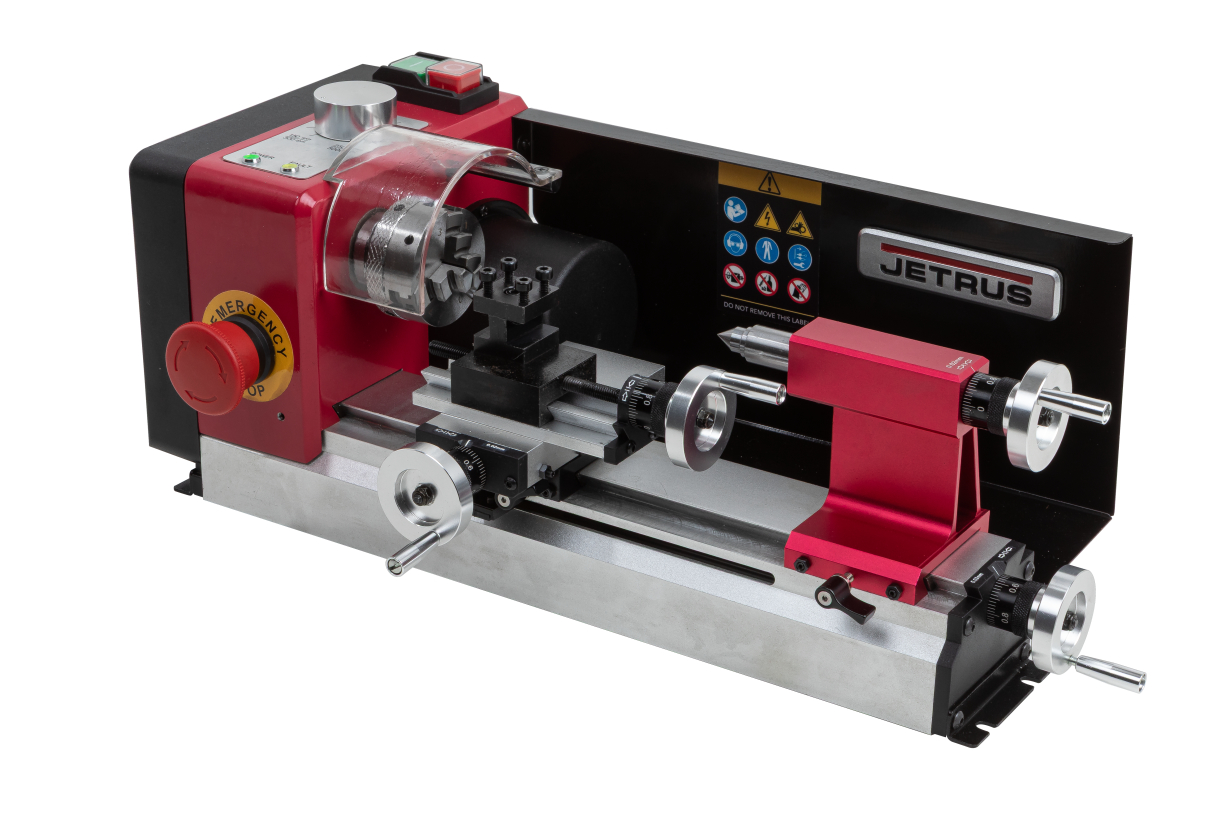

Станок JETTRUS BD‑1S — самый маленький в линейке бытовых токарных станков. Его используют дома или в учебных заведениях для небольших работ и чтобы освоить механическую обработку.
Работает от обычной розетки — 230 В. Предназначен для точения деталей типа тела вращения, в т. втулок, фланцев, шпилек и валов.

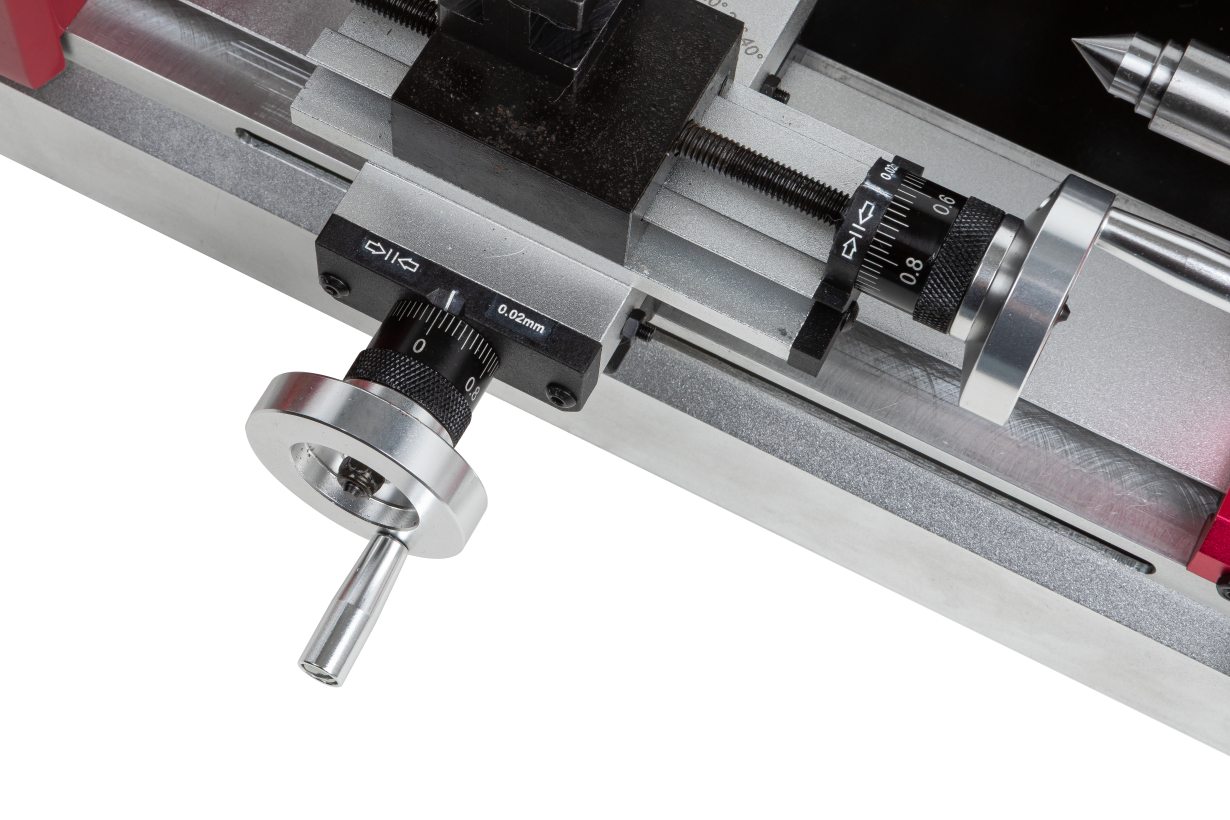

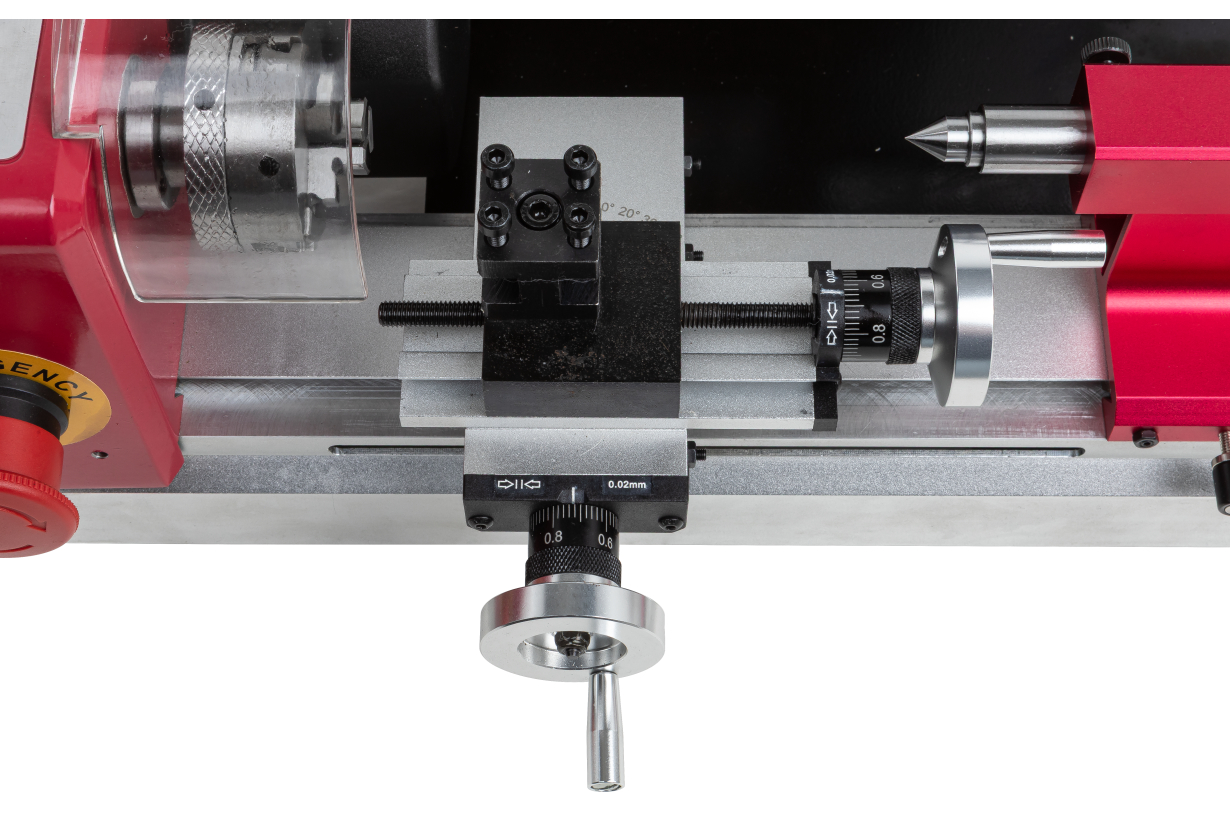

Точность перемещений суппорта в продольном и поперечном направлении, а также движение малой продольной подачи и пиноли задней бабки, контролируют по лимбам (шкалам) на штурвалах с ценой деления 0,02мм. Полный оборот штурвала перемещает на 1 мм.
Станок прочный, но лёгкий, его вес всего 6 кг, его удобно ставить даже на письменный стол. Основные детали, в т.ч. станина, суппорт, передняя и задняя бабка сделаны из упрочнённого алюминия — он хорошо гасит вибрацию. Рабочие поверхности точно обработаны, остальные покрыты анодированным слоем.
Шпиндель с конусом ER‑11. Диаметр проходного отверстия шпинделя 7 мм.

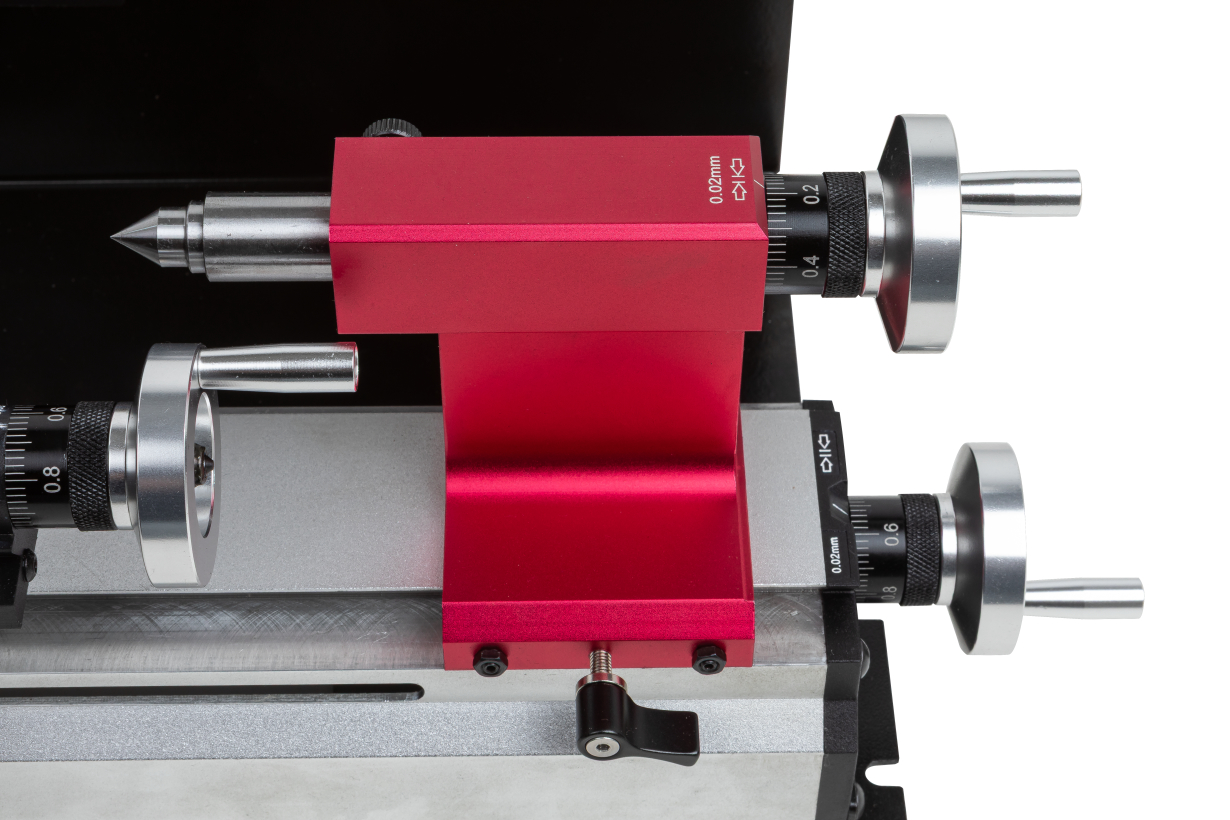

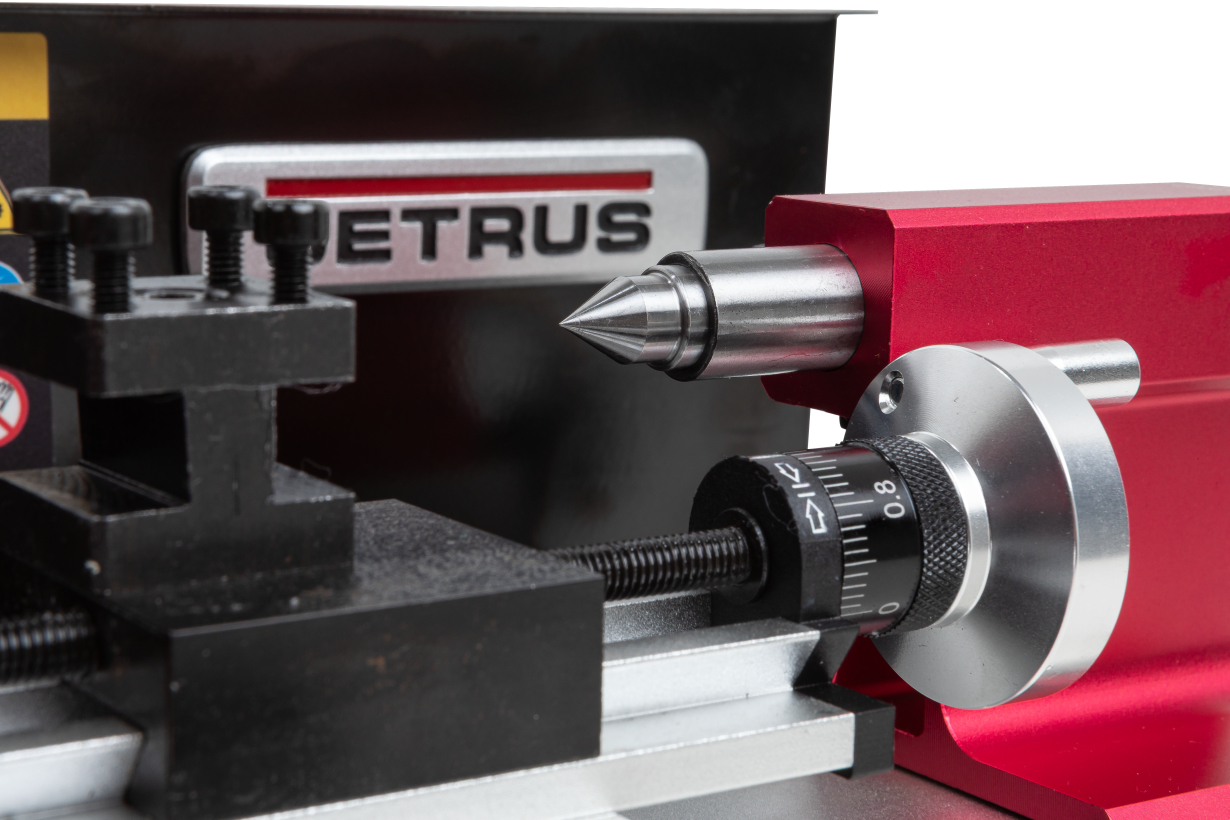

Конус пиноли задней бабки МК1, ход пиноли 30мм.

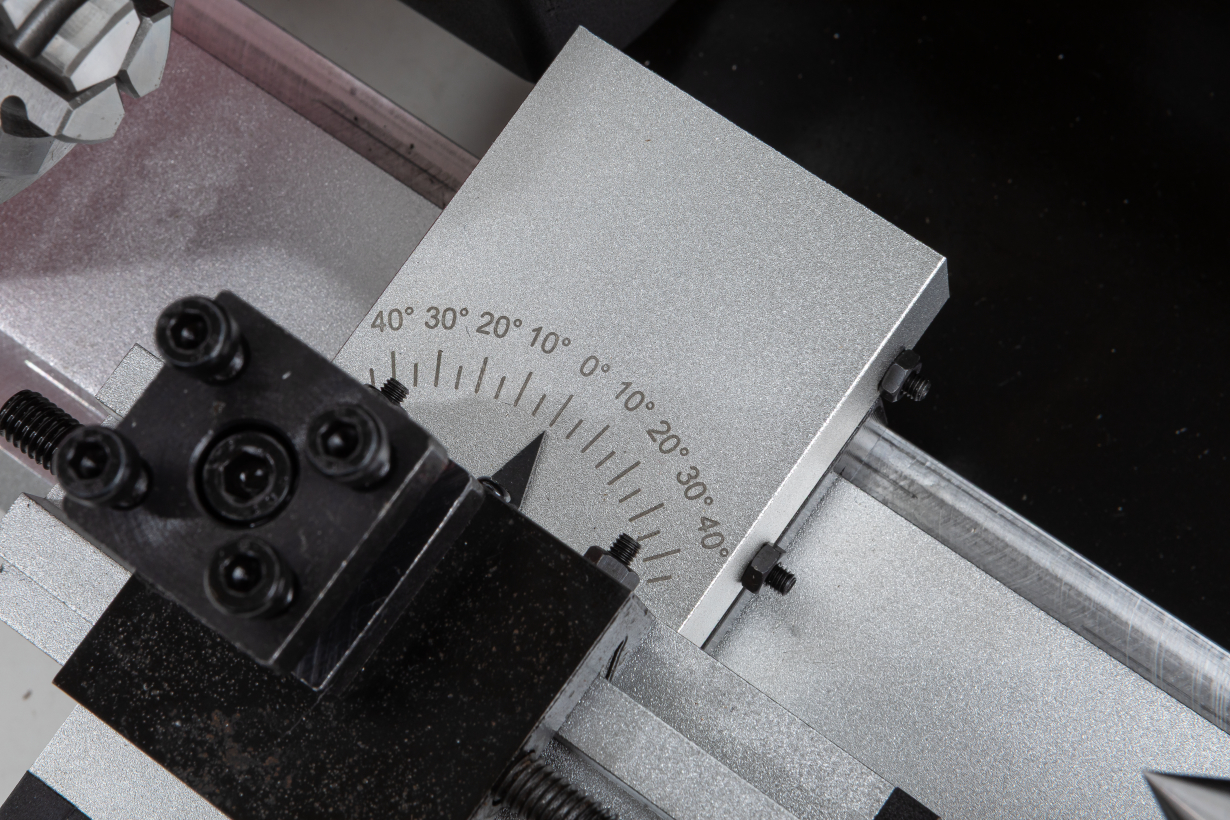

Максимальное сечения резца 8х8мм. Угол поворот резцедержателя ±45°.

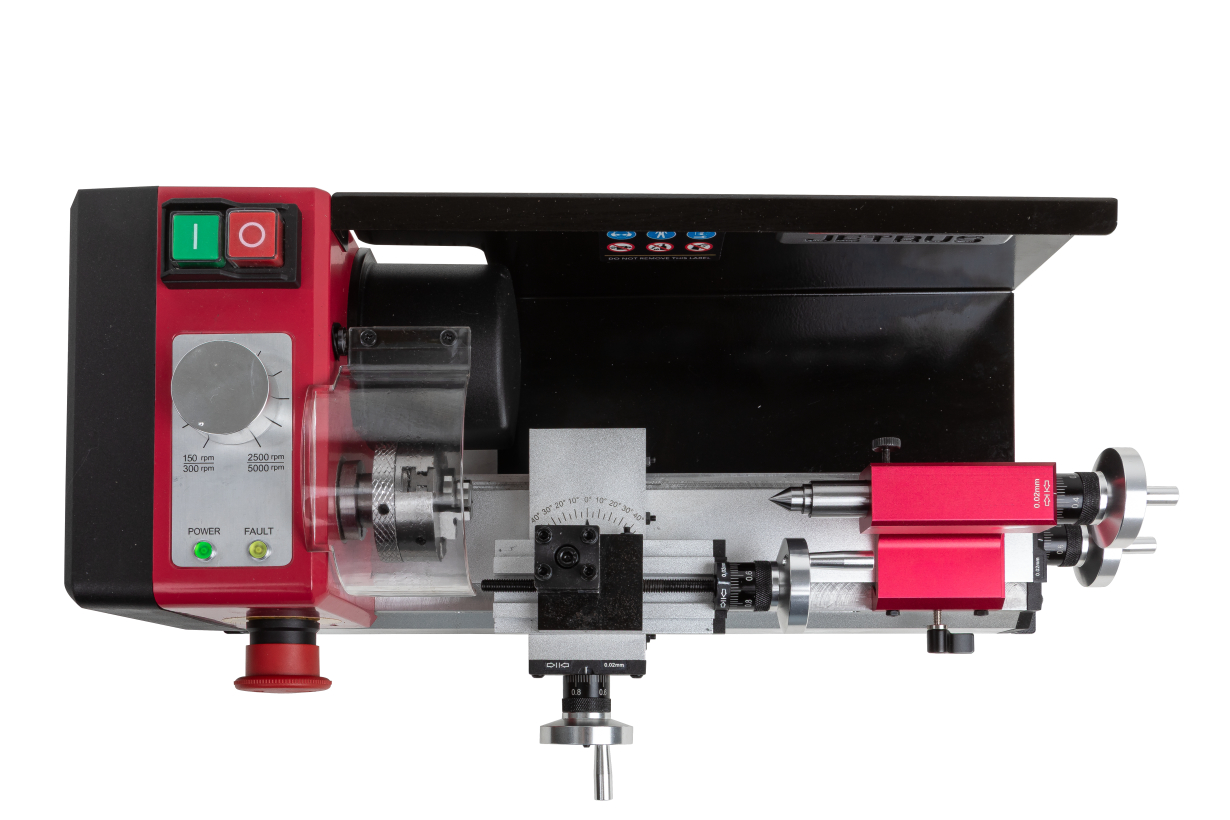

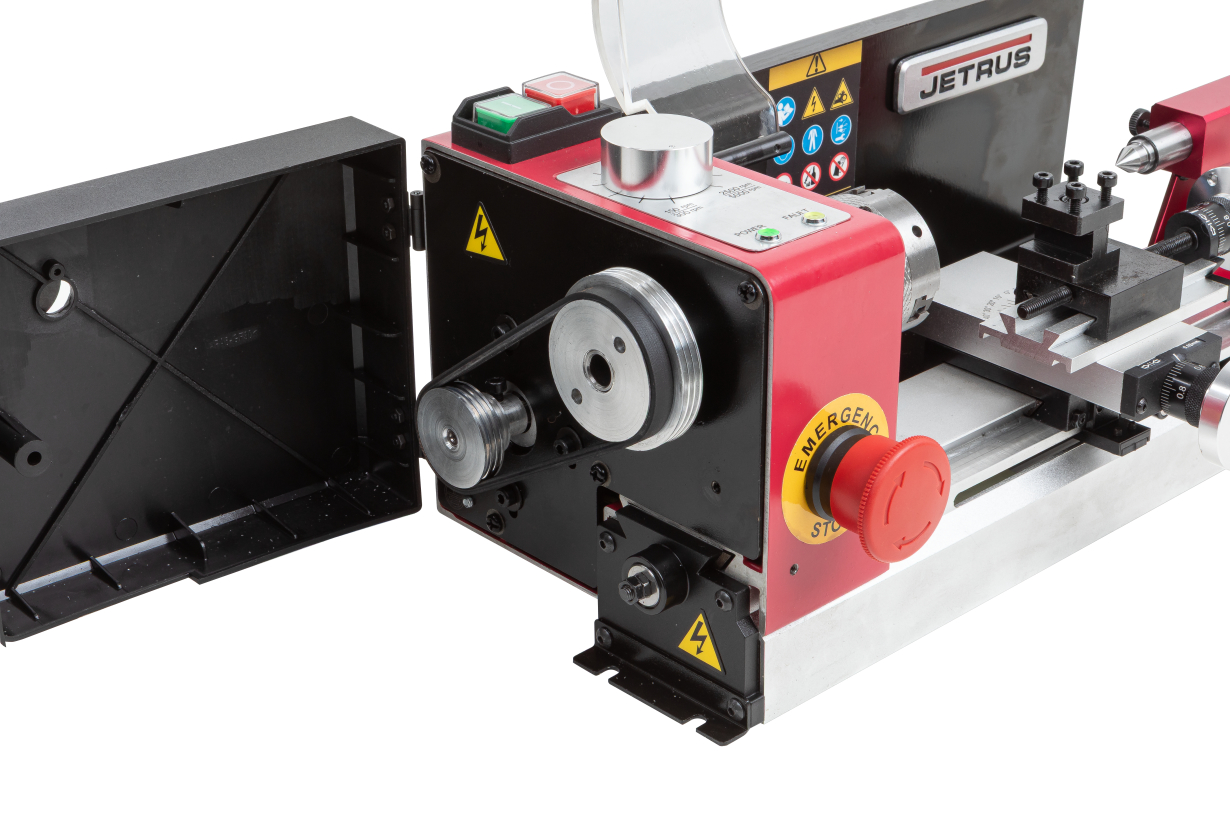

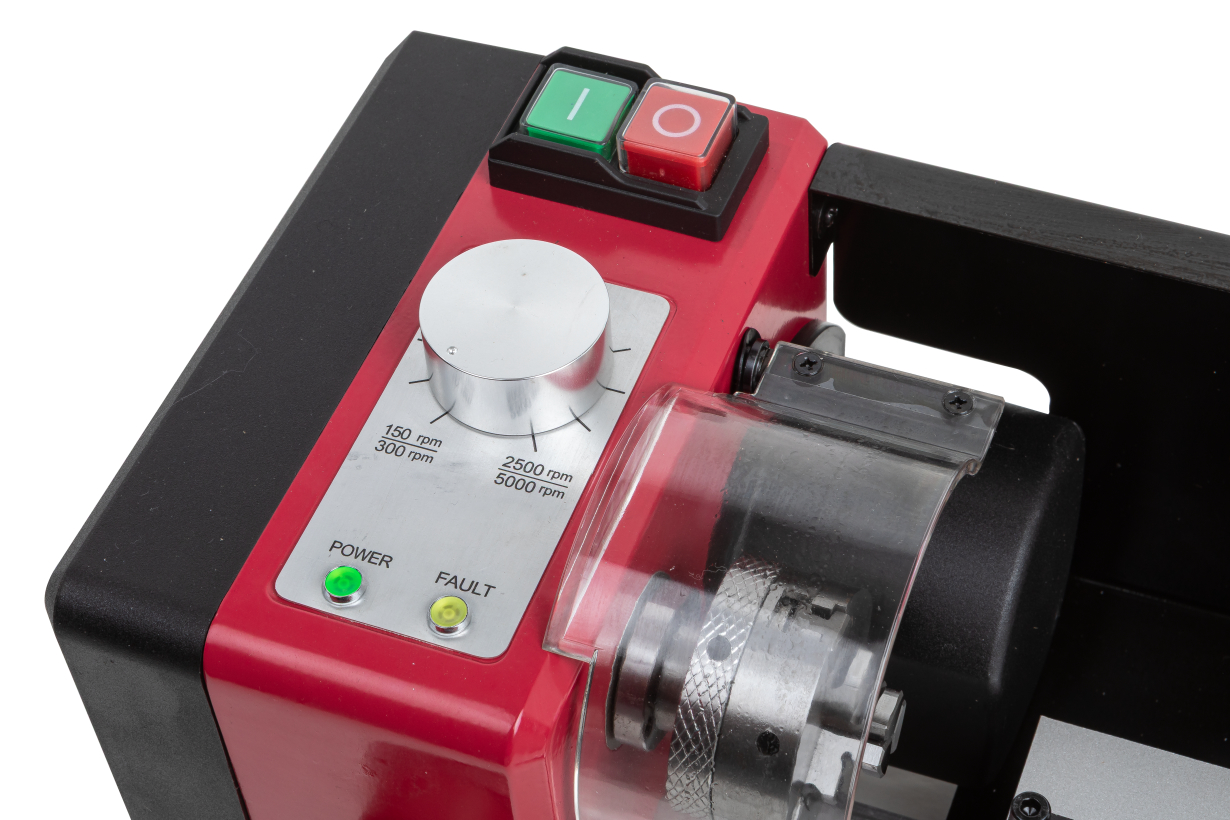

Двигатель — коллекторный, постоянного тока, мощностью 100 Вт. Управляется с панели слева передней бабки. Скорость вращения можно плавно менять в двух диапазонах: 150–2500 об/мин и 300–5000 об/мин. Чтобы перейти с одного диапазона на другой, нужно перекинуть ремень на другие шкивы. Реверса нет.

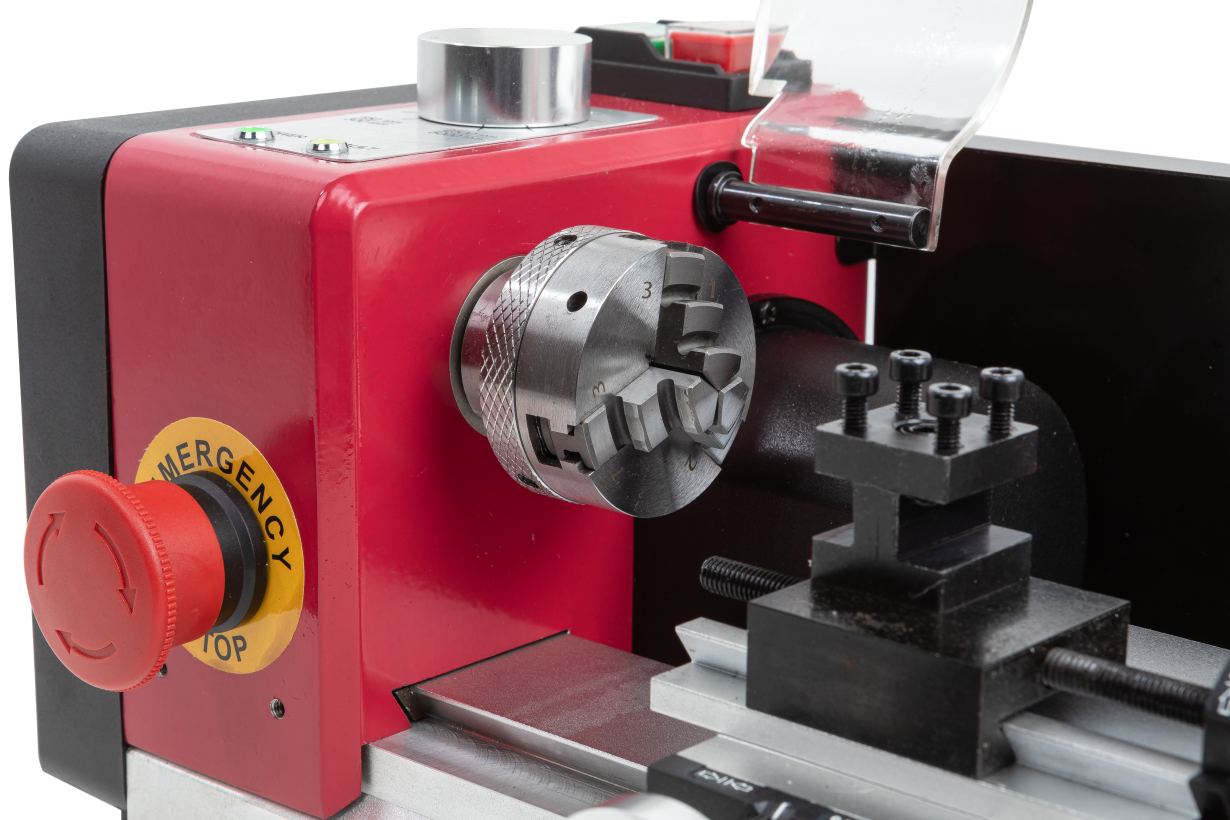

Экран патрона оснащен концевым выключателем, при поднятии экрана двигатель автоматически отключается. Также предусмотрена отдельная кнопка аварийного отключения.
Масса станка 6 кг
Особенности:
- Станина, передняя и задняя бабка, а также суппорт сделаны из упрочнённого алюминия — он хорошо гасит вибрацию
- Рабочие поверхности точно обработаны, остальные покрыты анодированным слоем
- Перемещение суппорта в продольной плоскости, малой продольной подачи, а также задней бабки осуществляется по направляющим скольжения типа «ласточкин хвост»
- Двигатель коллекторный, постоянного тока, мощностью 100 Вт
- Плавная регулировка частоты вращения в двух диапазонах: 150–2500 об/мин и 300–5000 об/мин.
- Смена диапазона - переставлением поликлинового ремня.
- Реверса нет
- Цена деления лимбов перемещений суппорта в продольном и поперечном направлении, а также движение малой продольной подачи и пиноли задней бабки - 0,02 мм
- Полный оборот штурвалов перемещает на 1 мм
- Максимальное сечения резца 8х8 мм
- Угол поворот резцедержателя ±45°
- Конус шпинделя ER11
- З-х кулачковый патрон 30 мм
- Защитный экран с концевым выключателем
Комплектация:
- Ключи шестигранные 1,5; 3; 4мм
- Ключ рожковый 5,5/30мм
- Штифты зажима патрона
- Не вращающийся центр
- Предохранитель
- Рукоятки для штурвалов
- Инструкция по эксплуатации
Параметры:
- Напряжение 230 Вольт
- Диаметр обточки над поперечным суппортом 70 мм
- Расстояние между центрами 60 мм
- Частота вращения шпинделя 150 – 2500 (±10%) и 300 – 5000 (±10%) об/мин
- Количество скоростей шпинделя Плавно в двух диапазонах
- Конус шпинделя ER11
- Диаметр проходного отверстия шпинделя 7 мм
- Макс. размер резца 8 x 8 мм
- Угол поворота резцедержателя ±45°
- Ход поперечного суппорта 45 мм
- Ход малой продольной подачи 50 мм
- Ход суппорта в продольном направлении 120 мм
- Пиноль задней бабки MК1
- Ход пиноли задней бабки 30 мм
- Мощность двигателя 100 Вт
- Тип двигателя Коллекторный
- Габаритные размеры (ДхШхВ) 425х230х175 мм
- Габаритные размеры в упаковке (ДхШхВ) 470х260х220 мм
- Масса 6 кг
- Масса в упаковке 7 кг
