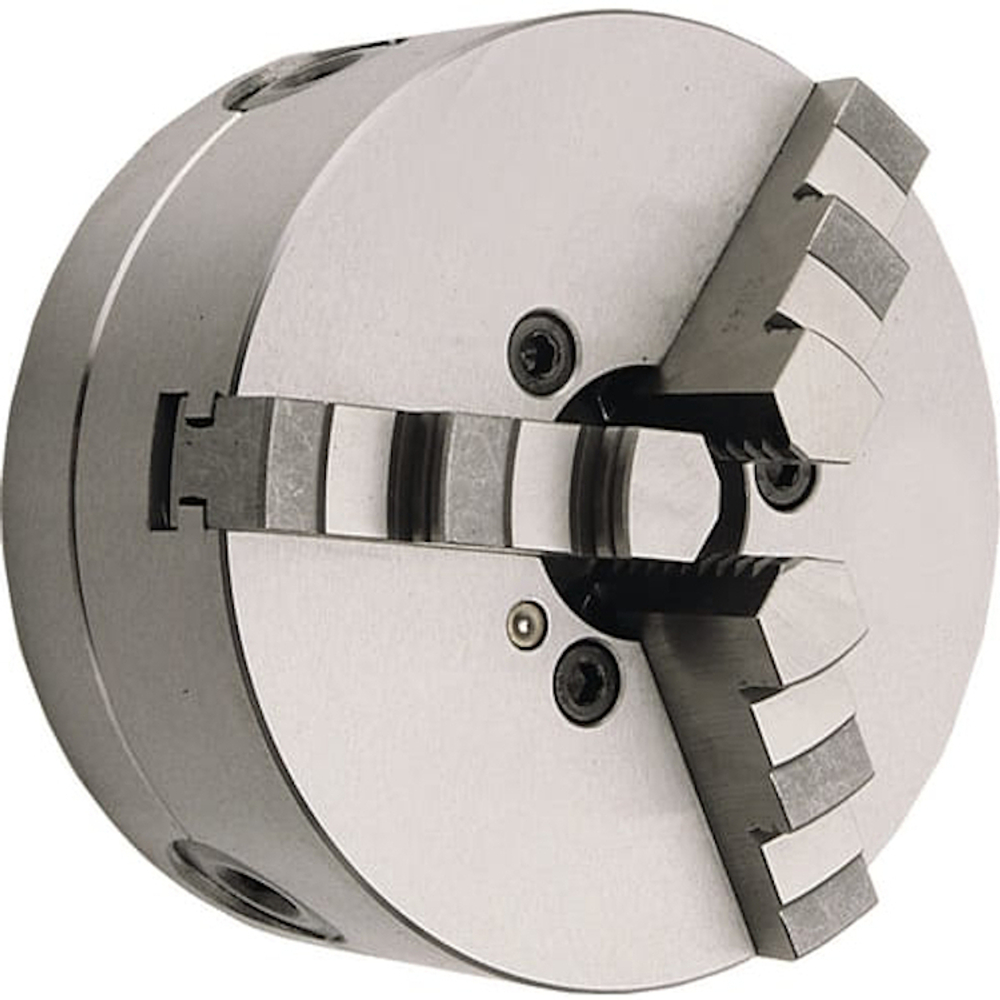

Патрон токарный самоцетрирующий трехкулачковый относится к классу спирально-реечных самоцентрирующих трехкулачковых патронов с цилиндрическим пояском и креплением на токарном станке через промежуточный фланец. Самоцентрирующие спирально-реечные токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки.
Применяются в условиях единичного, мелкосерийного и серийного производства. В трехкулачковых самоцентрирующих патронах закрепляют заготовки круглой и шестигранной формы или круглые прутки большого диаметра. В отличие от токарных патронов клинореечного типа, не требуют времени на переналадку в том случае, когда требуется установка на другой диаметр зажима.
Патрон самоцентрирующий с цилиндрическим центрирующим пояском D=210 H7 и с креплением через промежуточный фланец, материал чугун с шаровидным графитом, вес 26 кг, крепление 6 болтов М12, с комплектом прямых и обратных кулачков. Крепление патрона на шпиндель соответствует ГОСТ 2675-80 через промежуточный фланец по ГОСТ 3889-80. Шаг рейки (кулачка) - 9 мм
- Диаметр 250 мм
- Высота пояска 5 мм
- Диаметр пояска 210 Н7
- Вылет кулачков 33 мм
- Высота патрона без кулачков 80 мм
- Диаметр отверстия 80 мм
- Скорость вращения не более 2000 об/мин
- Крепежные отверстия 6-226 болты М12
- Вес 27.5 кг
