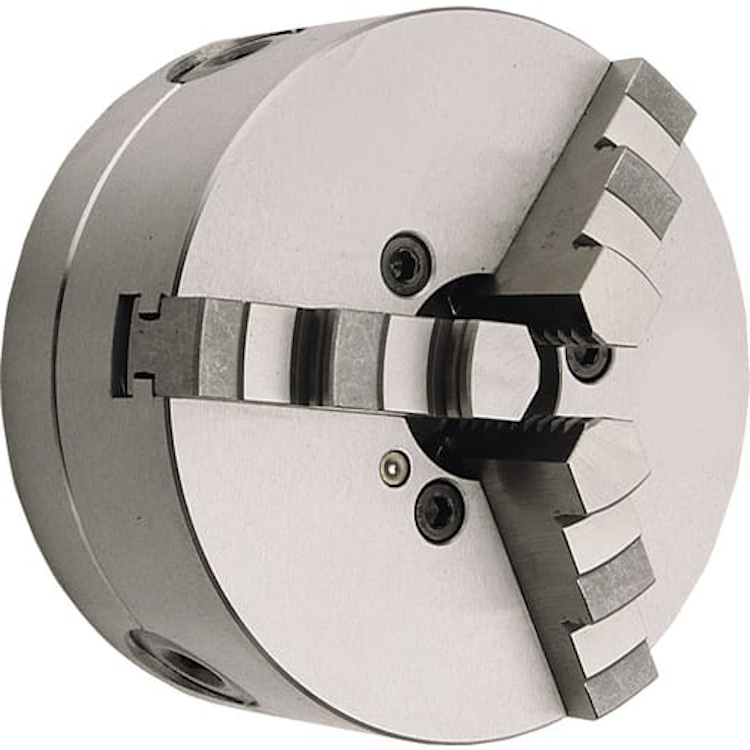

Патрон токарный самоцетрирующий трех-кулачковый относится к классу спирально-реечных самоцентрирующих трех-кулачковых патронов с цилиндрическим пояском и креплением на токарном станке через промежуточный фланец. Самоцентрирующие спирально-реечные токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки.
Применяются в условиях единичного, мелкосерийного и серийного производства. В трех-кулачковых самоцентрирующих патронах закрепляют заготовки круглой и шестигранной формы или круглые прутки большого диаметра. В отличие от токарных патронов клинореечного типа, не требуют времени на переналадку в том случае, когда требуется установка на другой диаметр зажима.
Корпус патрона токарного выполнен из высококачественного специального чугуна
- Диаметр патрона 400 мм
- Высота патрона без кулачков 118 мм
- Условный конус 11 (196.869 мм)
- Диаметр отверстия 136 мм
- Скорость вращения не более 1000 об/мин
- Крепежные отверстия 6-235 мм болты М20
- Вылет кулачка 52 мм
- Вес 108 кг
