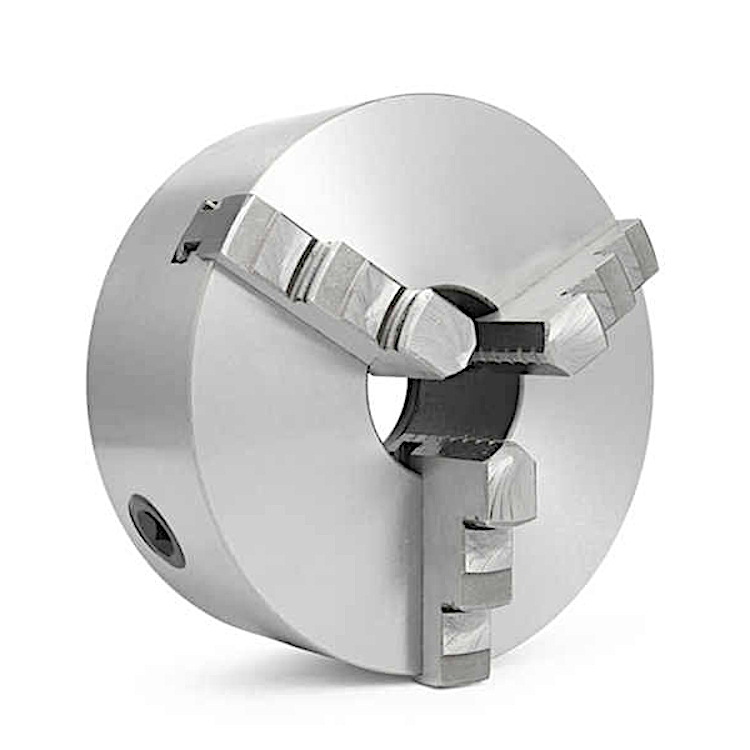

Патрон токарный самоцетрирующий трехкулачковый относится к классу спирально-реечных самоцентрирующих трехкулачковых патронов с креплением на токарном станке непосредственно на фланцевые концы шпинделя. Самоцентрирующие спирально-реечные токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки.
Применяются в условиях единичного, мелкосерийного и серийного производства. В трехкулачковых самоцентрирующих патронах закрепляют заготовки круглой и шестигранной формы или круглые прутки большого диаметра. В отличие от токарных патронов клинореечного типа, не требуют времени на переналадку в том случае, когда требуется установка на другой диаметр зажима.
Токарный патрон типа 3234 выпускается в соответствии с DIN 55027 и разработан специально для работы на станках, эксплуатирующихся сегодня на российских заводах.
Корпус патрона токарного выполнен из высококачественного спе-циального чугуна.
- Диаметр патрона 160 мм
- Высота патрона без кулачков 81.5 мм
- Условный конус 4 (63,513 мм)
- Диаметр отверстия 42 мм
- Скорость вращения не более 3000 об/мин
- Расположение крепежных отверстий 3-х 85 мм болты М10
- Вылет кулачка 32 мм
- Вес 9.0 кг
