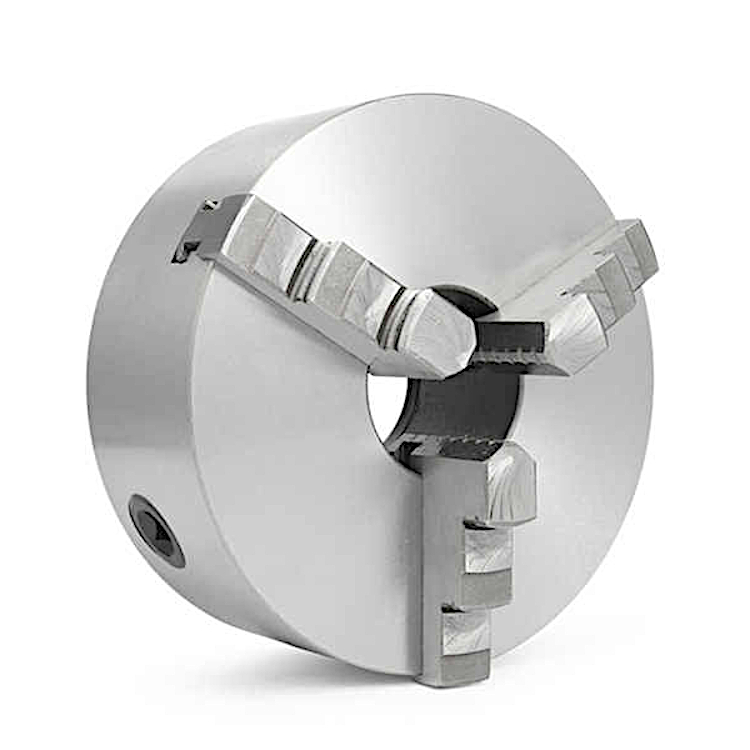

Патрон токарный самоцетрирующий трехкулачковый относится к классу спирально-реечных самоцентрирующих трехкулачковых патронов с цилиндрическим пояском и креплением на токарном станке через промежуточный фланец. Самоцентрирующие спирально-реечные токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки.
Применяются в условиях единичного, мелкосерийного и серийного производства. В трехкулачковых самоцентрирующих патронах закрепляют заготовки круглой и шестигранной формы или круглые прутки большого диаметра. В отличие от токарных патронов клинореечного типа, не требуют времени на переналадку в том случае, когда требуется установка на другой диаметр зажима.
Корпус патрона токарного выполнен из высококачественного специального чугуна
Патрон самоцентрирующий с цилиндрическим центрирующим пояском D=160 H7 и с креплением через промежуточный фланец (планшайба), материал чугун с шаровидным графитом, вес 17.5 кг, крепление 6 болтов М10, с комплектом прямых и обратных кулачков. Крепление патрона на шпиндель по DIN 6350 через промежуточный фланец. Шаг рейки (кулачка) - 8 мм
- Диаметр 200 мм
- Высота без кулачков 75 мм
- Высота пояска 4 мм
- Диаметр пояска 160 H7
- Диаметр отверстия 55 мм
- Расположение крепежных отверстий 6-х 176 мм болты М10
- Скорость вращения не более 2500 об/мин
- Вылет кулачков 29 мм
- Вес 17.5 кг
