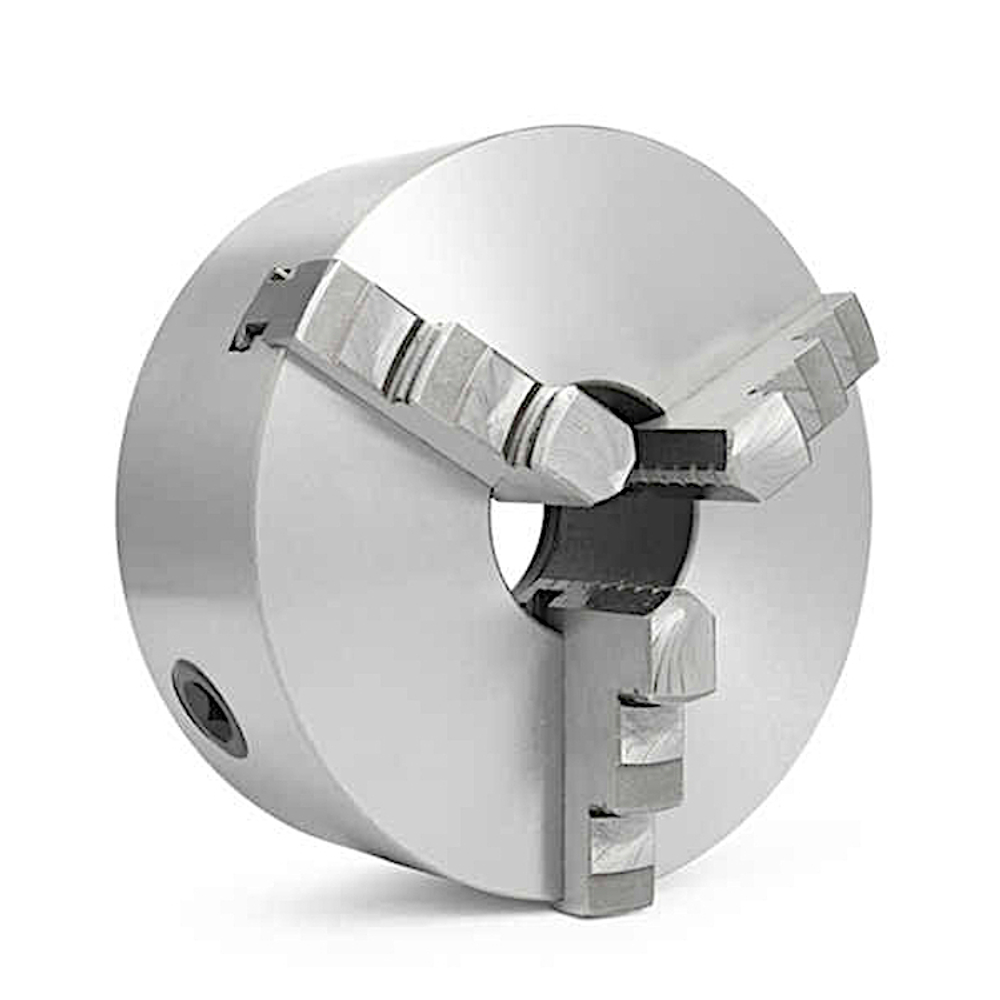

Патрон токарный самоцетрирующий трехкулачковый относится к классу спирально-реечных самоцентрирующих трехкулачковых патронов с цилиндрическим пояском и креплением на токарном станке через промежуточный фланец. Самоцентрирующие спирально-реечные токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки.
Применяются в условиях единичного, мелкосерийного и серийного производства. В трехкулачковых самоцентрирующих патронах закрепляют заготовки круглой и шестигранной формы или круглые прутки большого диаметра. В отличие от токарных патронов клинореечного типа, не требуют времени на переналадку в том случае, когда требуется установка на другой диаметр зажима.
Корпус патрона токарного выполнен из высококачественного специального чугуна

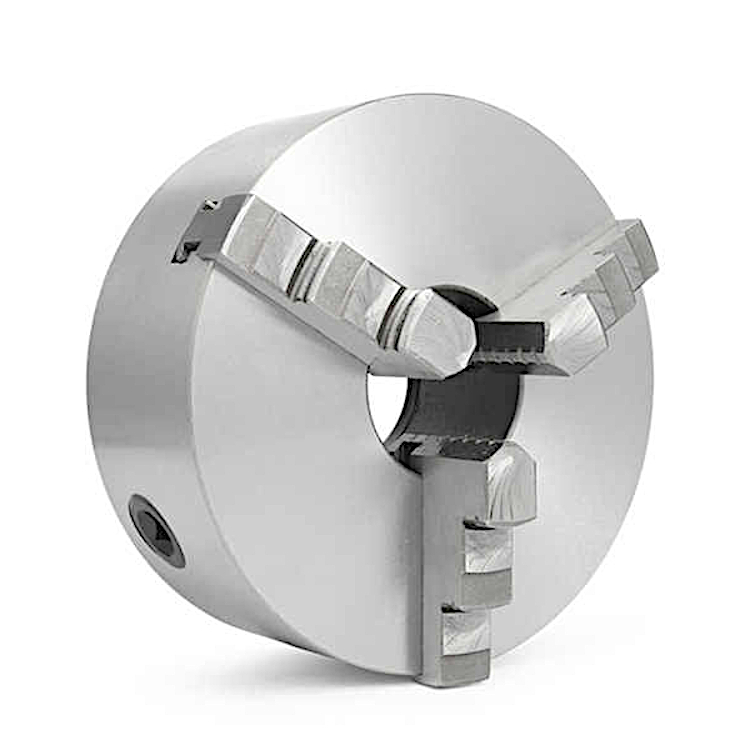

Патрон самоцентрирующий трехкулачковый с цилиндрическим центрирующим пояском D=200 H7 и с креплением через промежуточный фланец (планшайба) предназначен для закрепления штучных заготовок и пруткового материала на токарных и других металлорежущих станках, с комплектом прямых и обратных кулачков. Материал корпуса патрона - чугун с шаровидным графитом вес 29 кг, 6 болтов М12. Крепление патрона на шпиндель по DIN 6350 через промежуточный фланец. Шаг рейки (кулачка) - 9 мм
- Диаметр 250 мм
- Высота без кулачков 85 мм
- Высота пояска 5 мм
- Диаметр пояска 200 H7
- Диаметр отверстия 76 мм
- Расположение крепежных отверстий 6-х 224 мм болты М12
- Скорость вращения не более 2000 об/мин
- Вылет кулачков 34 мм
- Вес 29 кг
