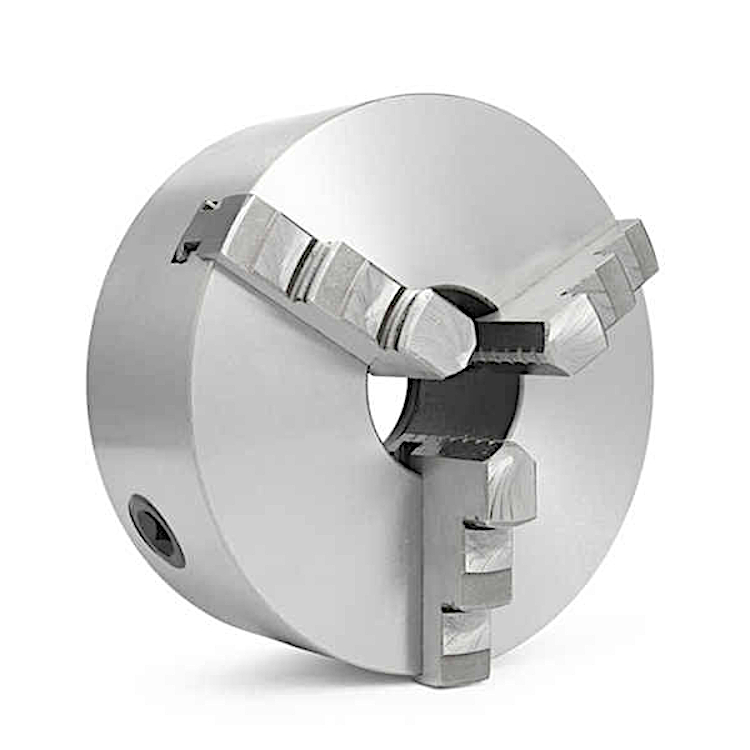

Патрон токарный самоцетрирующий трех-кулачковый относится к классу спирально-реечных самоцентрирующих трех-кулачковых патронов с креплением на токарном станке непосредственно на фланцевые концы шпинделя. Самоцентрирующие спирально-реечные токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки.
Применяются в условиях единичного, мелкосерийного и серийного производства. В трех-кулачковых самоцентрирующих патронах закрепляют заготовки круглой и шестигранной формы или круглые прутки большого диаметра. В отличие от токарных патронов клинореечного типа, не требуют времени на переналадку в том случае, когда требуется установка на другой диаметр зажима.
Токарный патрон типа 3234 выпускается в соответствии с DIN 55027 и разработан специально для работы на станках, эксплуатирующихся сегодня на российских заводах.
Корпус патрона токарного выполнен из высококачественного специального чугуна.
- Диаметр патрона 400 мм
- Высота патрона без кулачков 128.5 мм
- Условный конус 11 (196,869 мм)
- Диаметр отверстия 136 мм
- Скорость вращения не более 1000 об/мин
- Расположение крепежных отверстий 6-х 235 мм болты М20
- Вылет кулачка 55 мм
- Вес 101.0 кг
