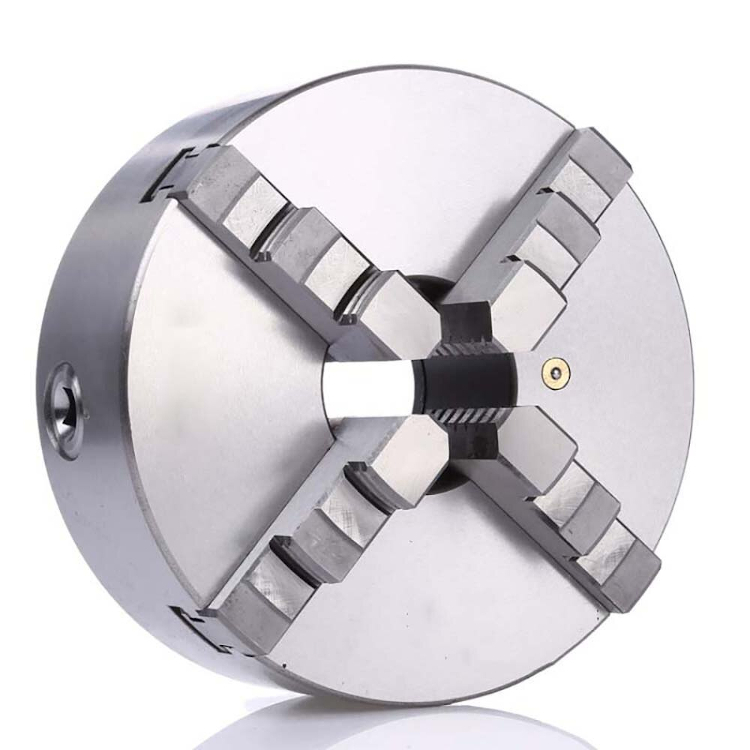

Патрон токарный самоцентрирующий четырех-кулачковый относится к классу спирально-реечных самоцентрирующих четырех-кулачковых патронов с креплением на станке непосредственно на фланцевые концы шпинделя по ГОСТ 12593-93 (ИСО 702-3-75). Самоцентрирующие спирально-реечные токарные патроны предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки и поворотные столы.
Применяются в условиях единичного, мелкосерийного и серийного производства. В четырех-кулачковых самоцентрирующих патронах закрепляют заготовки круглой, четырех или восьмигранной формы или круглые прутки большого диаметра. В отличие от токарных патронов клинореечного типа, не требуют времени на переналадку в том случае, когда требуется установка на другой диаметр зажима.
Корпус патрона токарного, выполнен из высококачественного специального чугуна
- Диаметр патрона 200 мм
- Высота патрона без кулачков 84 мм
- Условный конус 6 (106.375 мм)
- Диаметр отверстия 50 мм
- Скорость вращения не более 1600 об/мин
- Крепежные отверстия 4-133.4 мм болты М12
- Вес 17 кг
