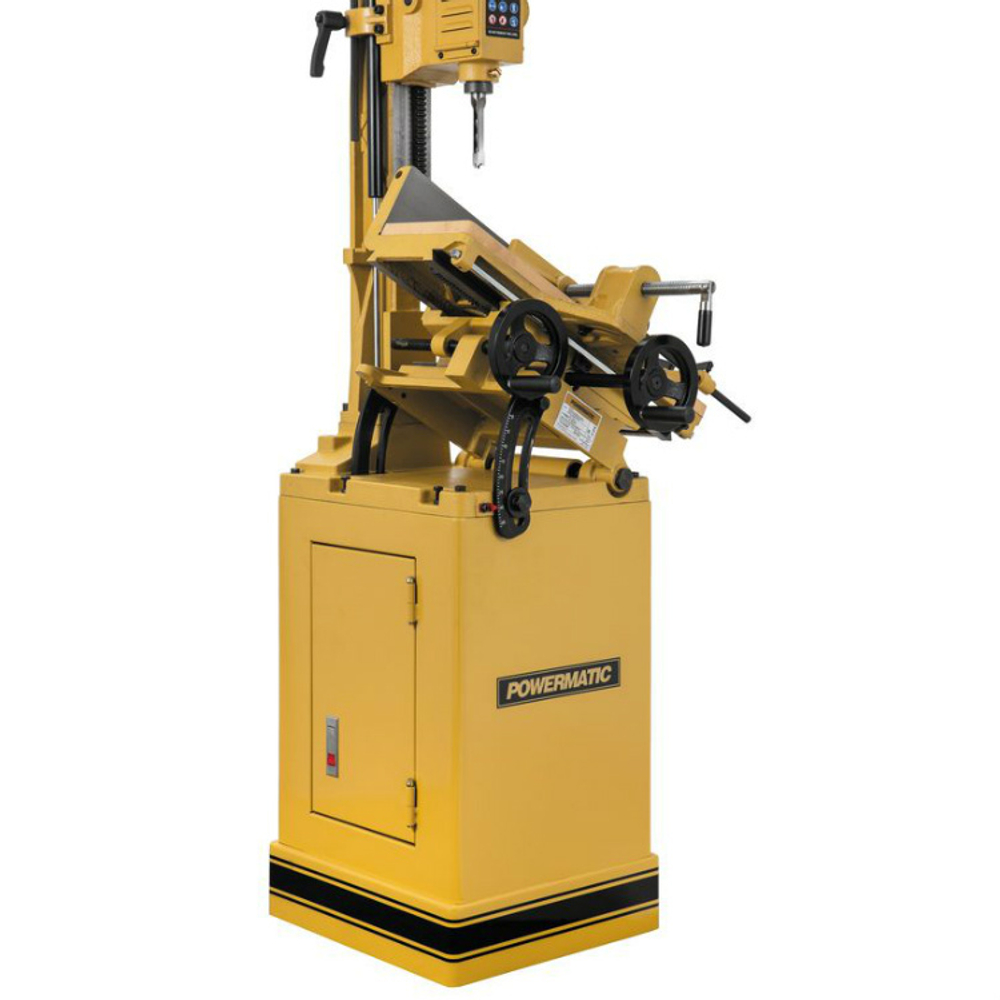

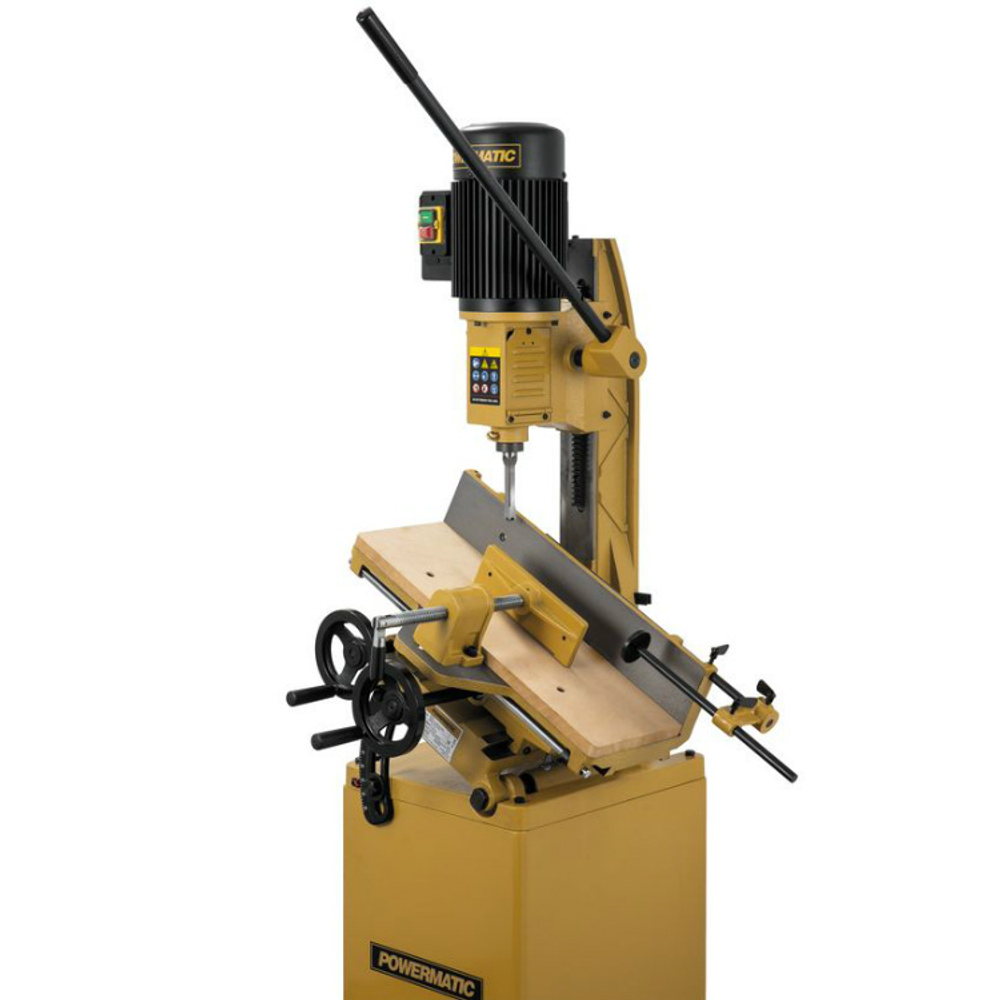

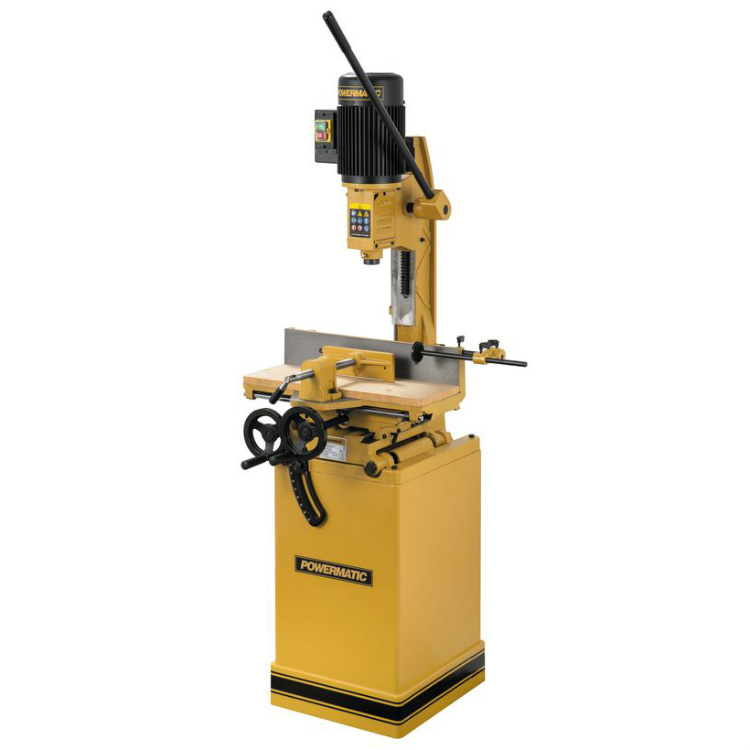

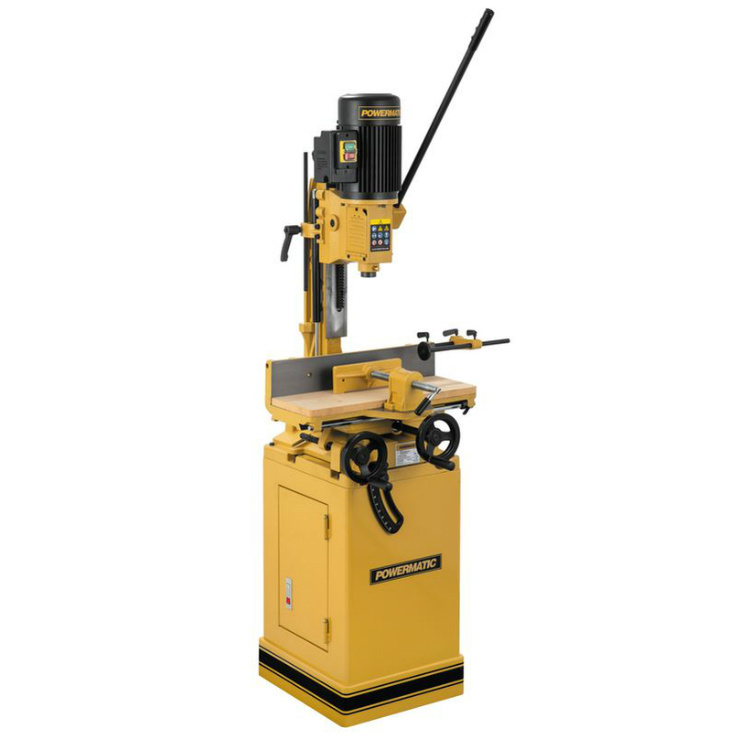

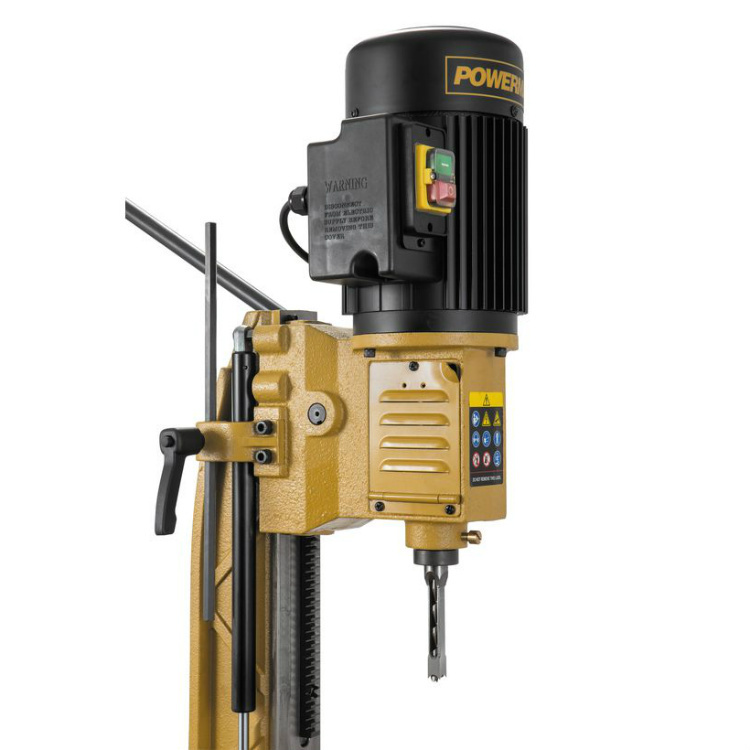

Профессиональный долбёжно-пазовальный станок Powermatic 719T, оснащенный координатным столом и механизмом его наклона. Он нужен для стыковки деталей под углами, отличными от 90° (применяется при создании сложных конструкций, наподобие многогранных оконных рам). Регулировка наклона производится по транспортирной шкале с передней стороны станка, фиксация сквозным винтовым зажимом сразу с двух сторон основания

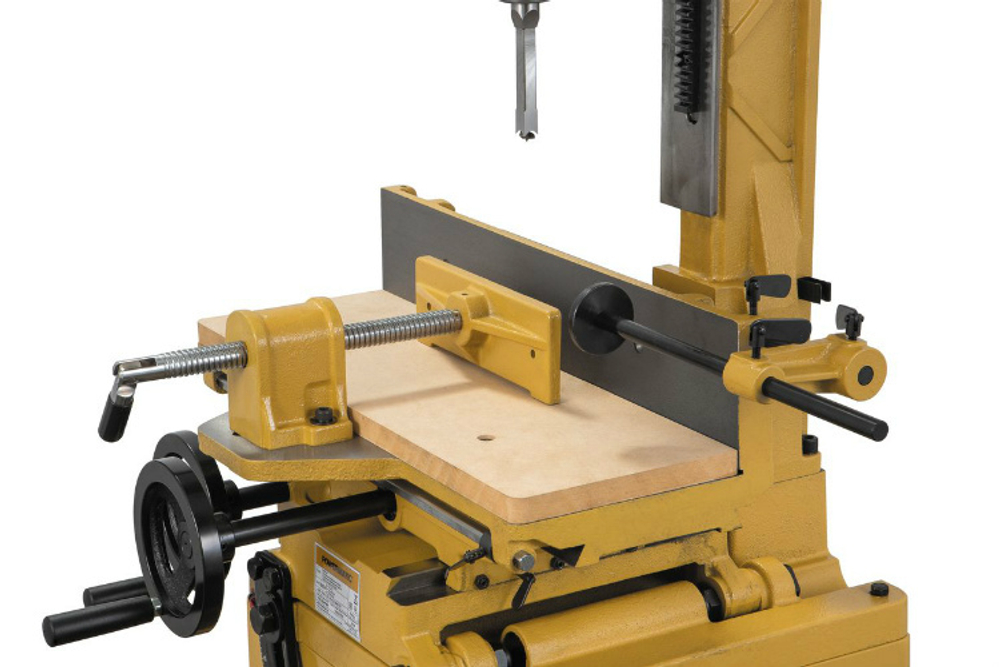

Стол с подачей по двум осям оборудован винтовым прижимом заготовки, на нём обрабатывают детали высотой до 195 мм. Возможность делать поперечные и продольные пазы за одну установку заготовки обеспечивает высокую точность и простоту эксплуатации. Предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми изделиями
Такая операция, как врезка замков в готовые изделия (дверное полотно, оконный переплет и пр.), тоже может выполняться, несмотря на их большой габарит. Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь располагают на полу с использованием подкладок необходимой толщины
Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах
Особенности:

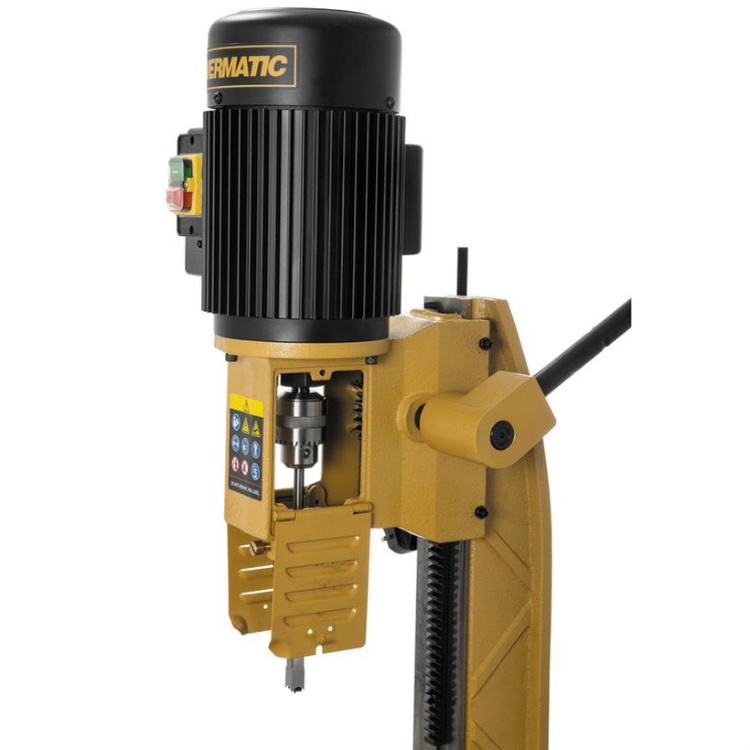

- Реечный механизм подачи с газовым упором
- Регулируемый упор глубины долбления
- Продольный упор заготовки
- Винтовой прижим заготовки к продольному упору
- Регулируемый торцевой упор заготовки

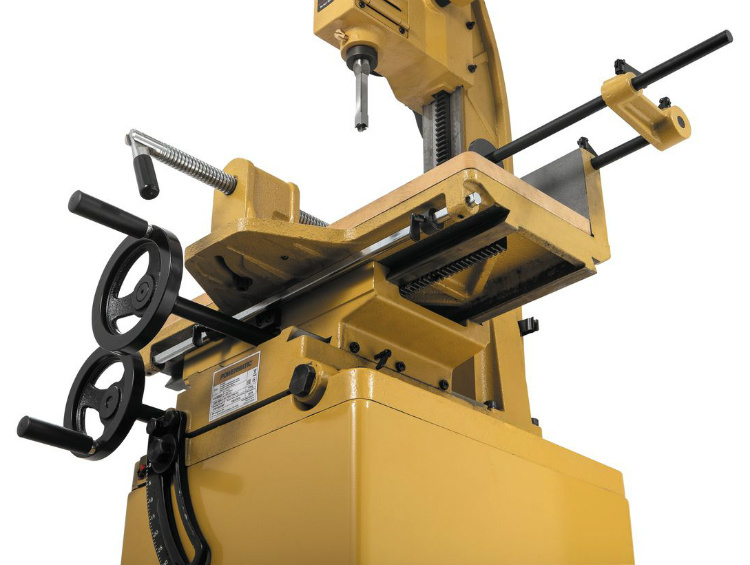

- Координатный рабочий стол с маховиками подачи по осям
- Регулируемые ограничители хода по осям
- Рабочий стол из чугунного литья с деревянной накладкой
- Возможность поворота колонны на 180° для работы с высокими заготовками над полом
Комплектация:
- Сверлильный патрон и зажимной ключ

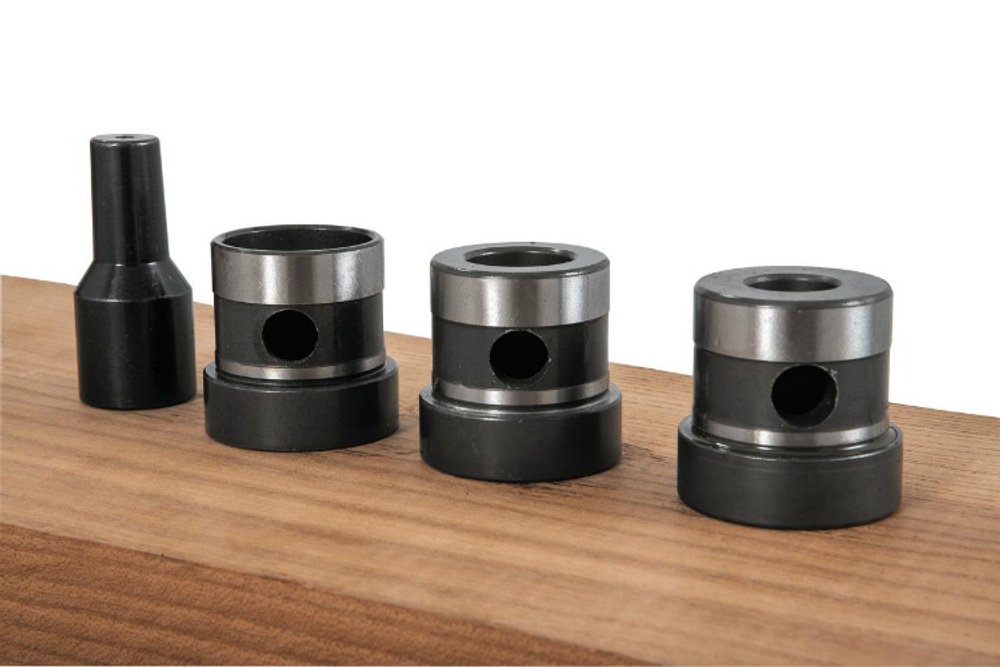

- Втулки для установки резцов с хвостовиком 5/8", 3/4", 13/16" и 1-3/16"
- Торцевой упор
- Винтовой прижим заготовки
- Накладка из МДФ для рабочего стола
- Закрытая подставка с отсеком для инструмента
Параметры:
- Напряжение 230 Вольт
- Потребляемая (выходная) мощность основного двигателя 1.3 (0.75) кВт
- Частота вращения шпинделя на холостом ходу 1400 об/мин
- Размеры рабочего стола (ДхШ) 520 х 180 мм
- Угол наклона стола 0-35°
- Максимальный диаметр зажима сверлильного патрона 13 мм
- Ход резца 200 мм
- Размеры упора заготовки (ДхВ) 520 х 115 мм
- Максимальное расстояние от упора до центра резца 100 мм
- Максимальный размер резца (твердые/мягкие породы) 19/25 мм
- Максимальная высота заготовки от стола 195 мм
- Ход стола по осям (продольный/поперечный) 400/100 мм
- Габаритные размеры (ДхШхВ) 540 х 550 х 1880 мм
- Масса 125 кг
