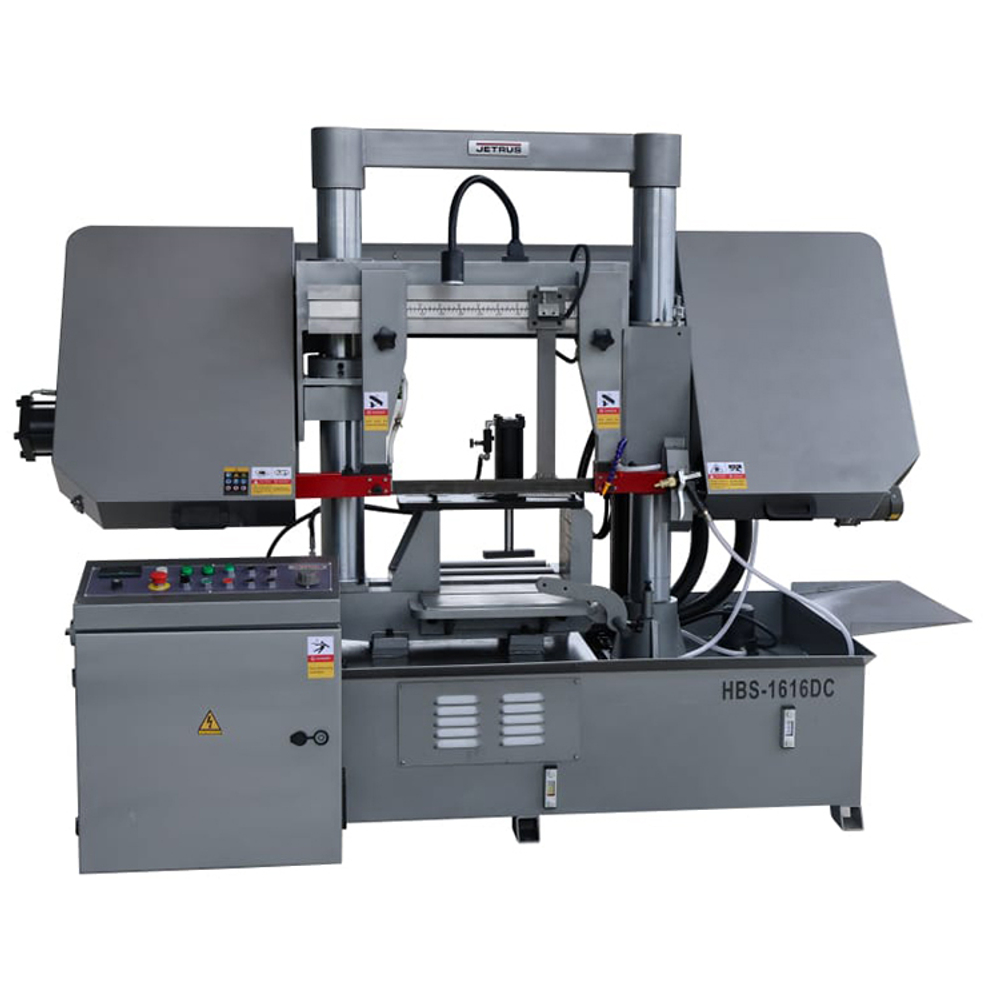

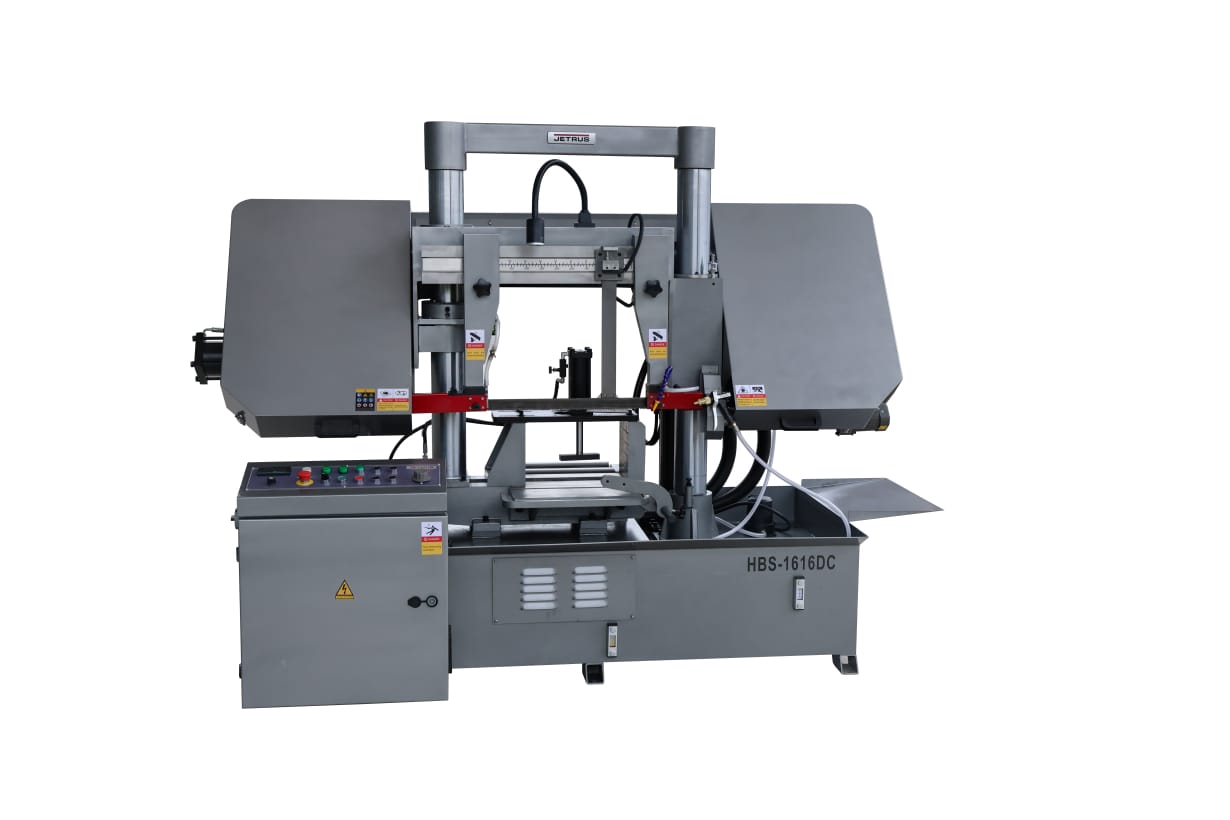

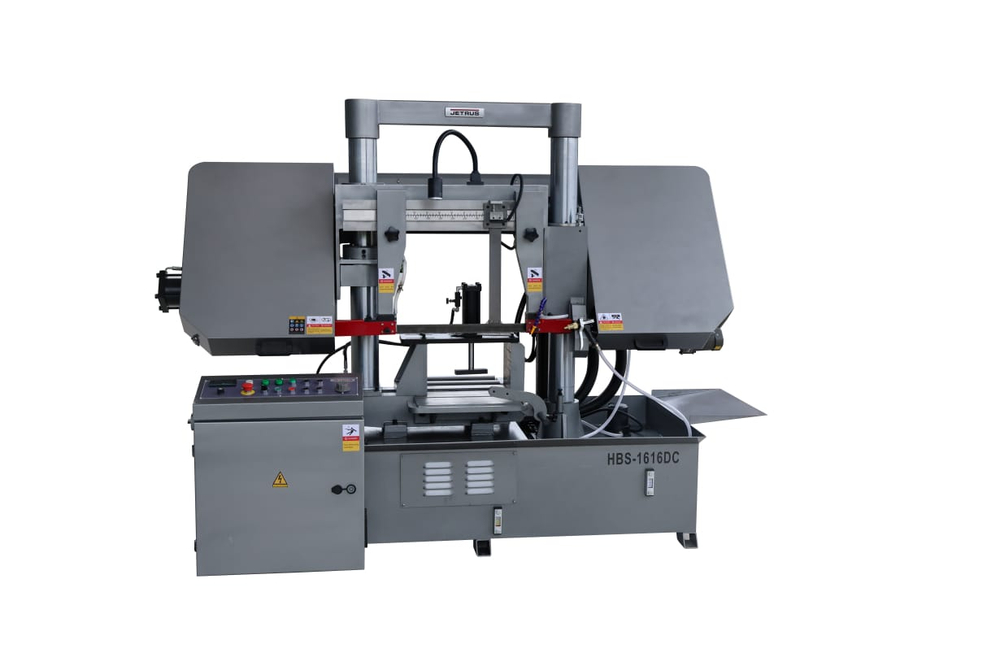

Полуавтоматический ленточнопильный станок колонного типа модели HBS-1616DС с прижимом для пакетной резки, диаметром пиления до Ø 400 и шириной ленточного полотна 41мм, предназначен для промышленного пиления труб профилей и заготовок сплошного пиления из черных и цветных металлов и нержавеющих сталей.
Эта модель имеет двух-стоечную конструкцию, которая обеспечивает высокопроизводительное резание с равномерным усилием подачи и готова к эксплуатации в режиме 24/7. Пиление осуществляется только под углом в 90° градусов.
Станок оснащен гидравлической системой подъема и опускания пильной рамы с плавной регулировкой скорости подачи с пульта оператора для выбора оптимального режима резания. По окончании пиления, концевой выключатель останавливает движение ленточного полотна, пильная рама поднимается в исходное положение для осуществления циклических операций.
Встроенный в конструкцию датчик холостого хода, позволяет на ускоренной подаче опускать пильную раму до поверхности заготовки и за 5-10мм переключатся на рабочую подачу. Это позволяет максимально сократить время подхода к заготовке и значительно повысить производительность пиления. По окончании цикла пиления, пильная рама автоматически поднимается гидравлическим приводом на высоту 5-10мм выше поверхности заготовки и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления.

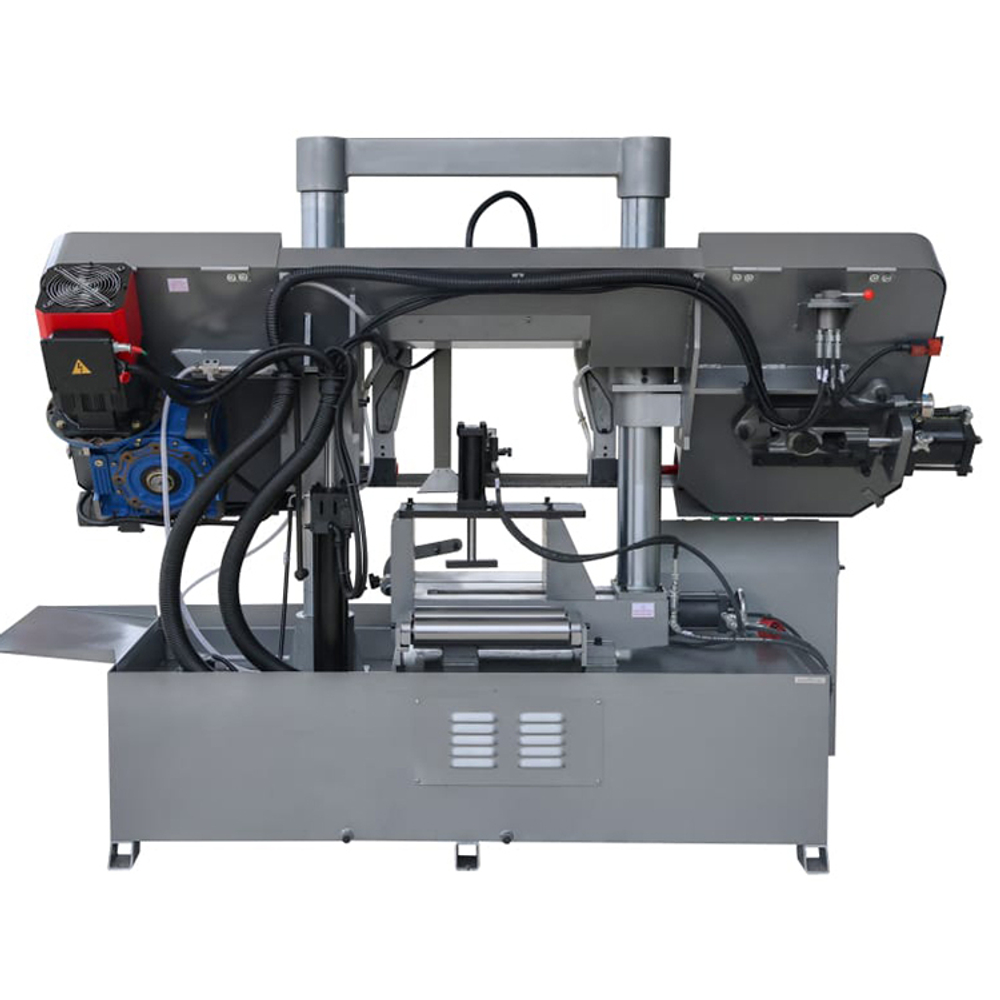

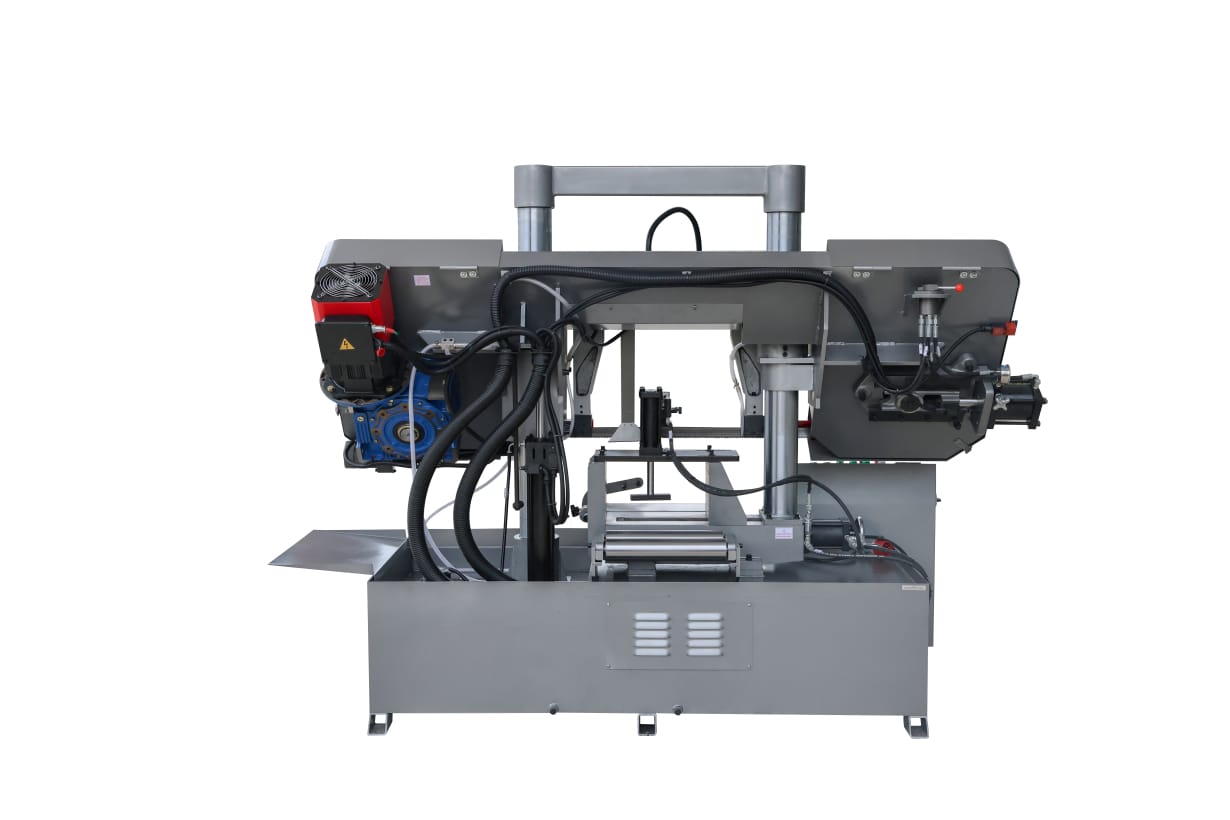

Станок оснащен мощным серво-двигателем в 3,75 кВт, который через надежный редуктор, вращает чугунные шкивы, приводит в движение ленточное полотно и позволяет работать в длительном режиме и при больших нагрузках.
Скорость движения ленточного полотна плавно регулируется в пределах от 0 до 70 м/мин. Плавная регулировка скорости движения ленточного полотна позволяет подобрать нужный режим пиления и повысить качество производимой детали. Скорость устанавливается потенциометром на пульте управления и отображается на цифровом табло частотного преобразователя, который поддерживает необходимую скорость при изменении нагрузки.

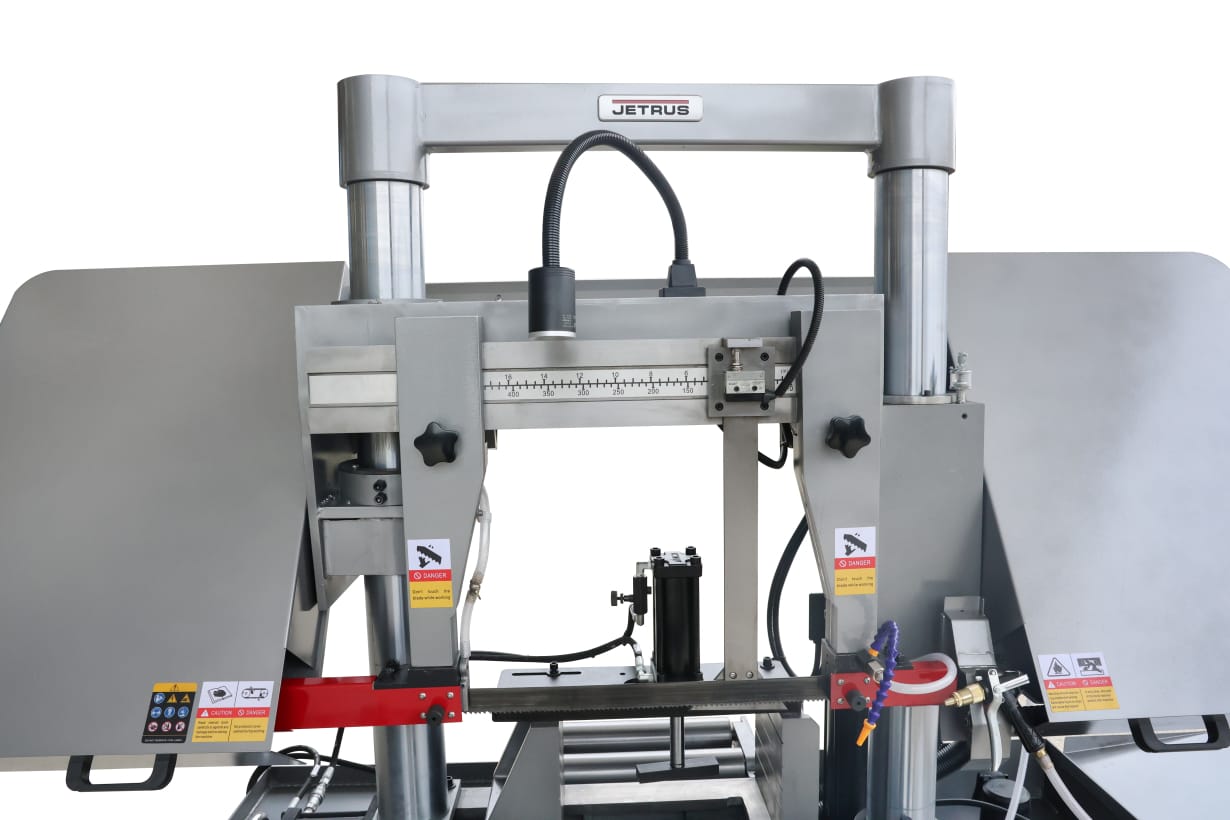

Для обеспечения перпендикулярности реза и придания большей жесткости полотну, при пилении заготовок с разной шириной, на станке установлены две направляющие, которая выставляется в зависимости от размера заготовки.
Рама-шкивы, тиски и станина изготовлены из высококачественного чугуна — это положительно влияет на качество и стабильность реза, а также гарантирует надежность станка в целом. Вес станка составляет 1330кг.
Особенности:
- Конструкция колонного типа с пилением заготовки под 90° для промышленного и производительного распила.
- Промышленная пила с полуавтоматическим режимом работы.
- Гидравлическая система подъема и опускания пильной рамы. Регулировка скорости опускания на центральной панели оператора.
- Ускоренное перемещение пильной рамы до поверхности заготовки с помощью датчика холостого хода
- Бесступенчатое изменение скорости движения полотна с инверторным управлением, в диапазоне от 0 до 70 м/мин, для производительного пиления различных материалов
- Мощный серво-двигатель с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7
- Регулируемые направляющие с твердосплавными блоками для стабильной перпендикулярной резки заготовок различного сечения и увеличения ресурса ленточного полотна
- Гидравлическая система натяжения полотна с тензометром и датчиком аварийной остановки при обрыве
- Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления до верхней поверхности заготовки, и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления

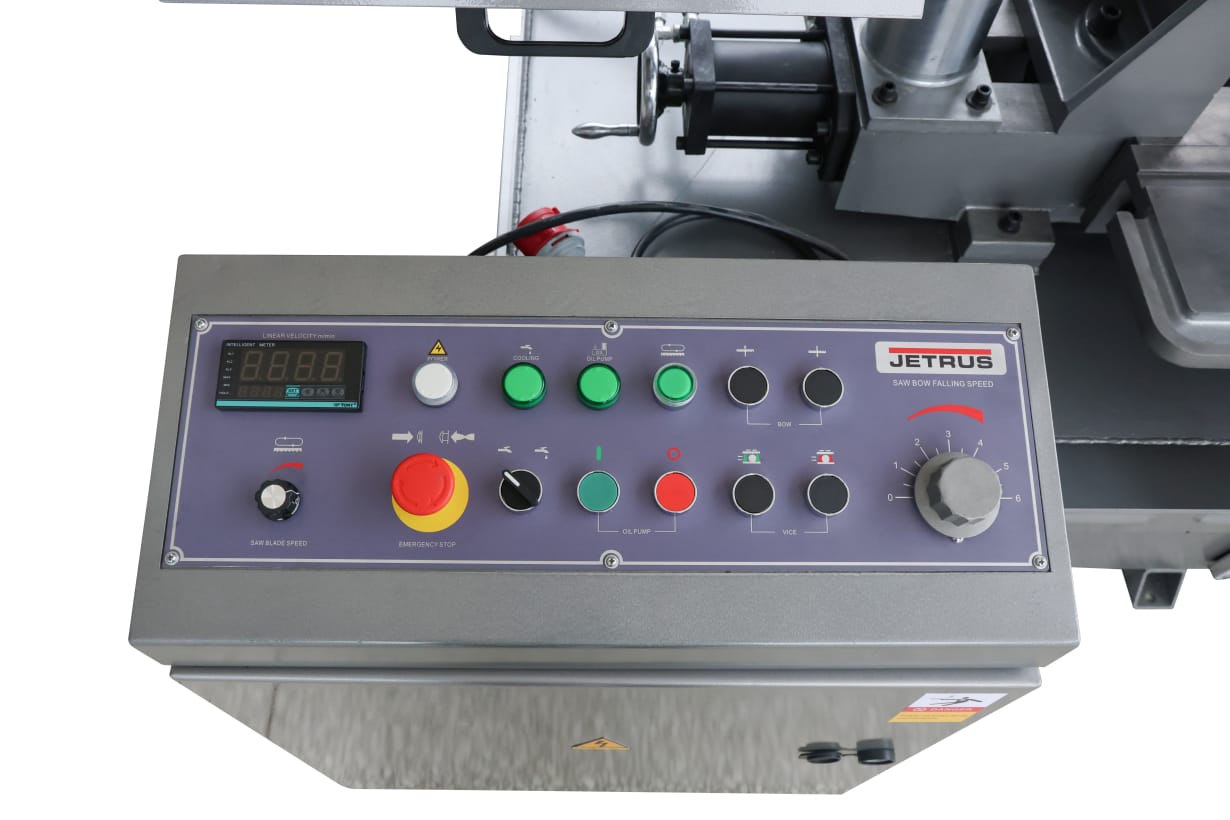

- Центральная панель управления размещена спереди станка

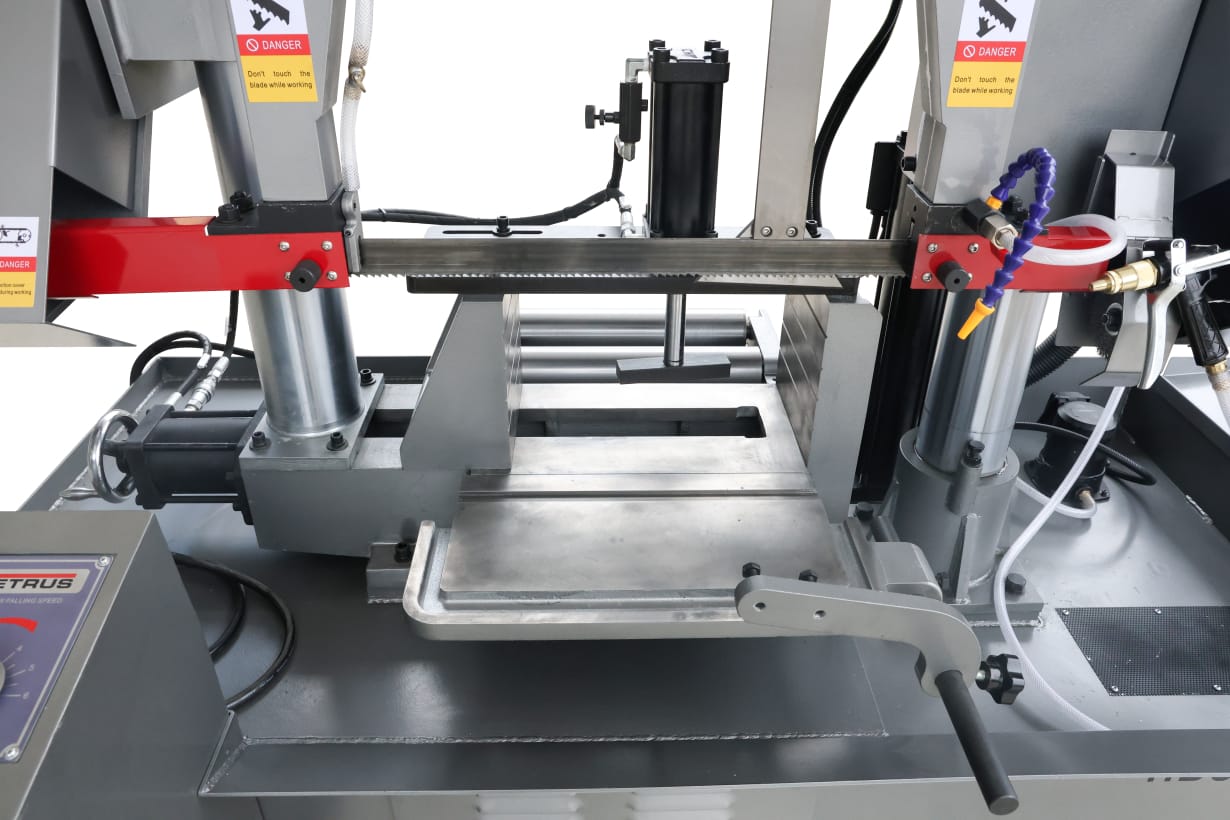

- Гидравлические тиски с широкими массивными чугунными губками для быстрого и надежного зажима заготовки.
- Гидравлический прижим для пакетной резки.
- Входная роликовая опора облегчает установку тяжелой заготовки
- Регулируемый концевой упор для серийных работ
- Кордщетка с приводом от отдельного двигателя и дополнительным смывом стружки
- Встроенная система подачи СОЖ через направляющие блоки с дополнительным водяным пистолетом
Комплектация:
- Биметаллическое ленточное полотно
- Гидравлическая система подъема и опускания пильной рамы
- Датчик холостого хода
- Гидравлические тиски с прижимом для пакетной резки
- Регулируемый концевой упор
- Закрытая подставка с системой СОЖ
- Руководство по эксплуатации
Параметры:
- Напряжение 400 Вольт
- Размер пакета заготовок 310-400 x 75-195 мм
- Макс. Ø обработки при 90° 400 мм
- Зона обработки при 90° 400х400 мм
- Скорость движения полотна 0-70 м/мин
- Размеры ленточного полотна 41х1,3х5000 мм
- Диаметр шкивов 520 мм
- Высота стола 611 мм
- Мощность двигателя 3,75 кВт
- Объем бака СОЖ 120 л
- Мощность насоса СОЖ 0,075 кВт
- Мощность гидростанции 0,75 кВт
- Объем бака гидравлической системы 55 л
- Габаритные размеры (ДхШхВ) 2450х1200х1835 мм
- Габаритные размеры в упаковке(ДхШхВ) 2690х1340х2150 мм
- Масса 1330 кг
- Масса в упаковке 1555 кг
