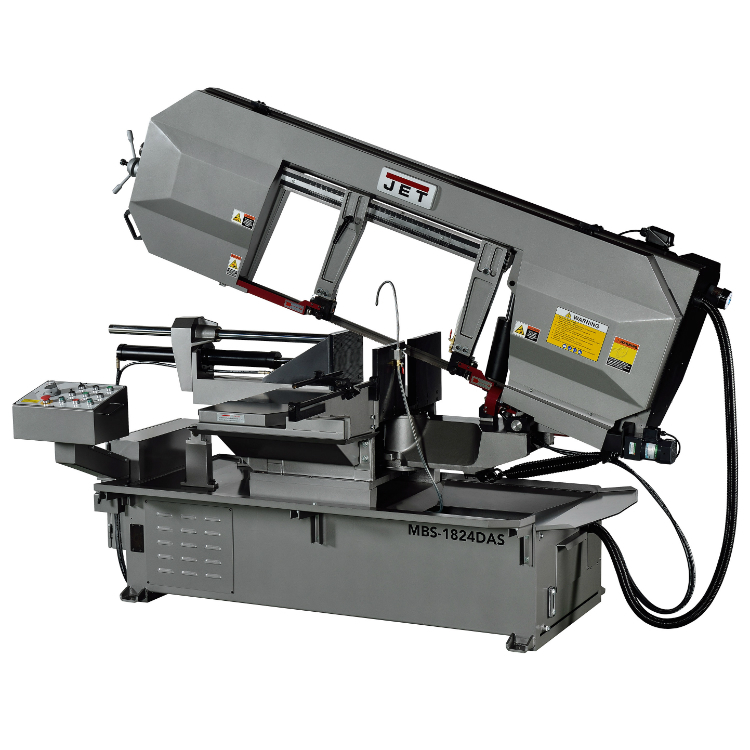

Ленточнопильный станок JET MBS-1824 DAS представляет собой модельный ряд станков европейского типа, предназначенных для промышленной эксплуатации. Оборудование рассчитано на пиление металлических заготовок больших диаметров, обработку профильных заготовок большой площади сечения. Конструкция станка позволяет осуществлять поворот пильной рамы влево и вправо на углы до 60°, в зависимости от технологической необходимости. Наличие системы гидравлики позволяет выполнять основные технологические циклы в автоматическом режиме. Пильная рама плавно опускается и поднимается, движение консоли управляется с пульта управления. Система гидравлики обеспечивает работу гидравлических тисков, четко фиксирующих заготовку. Максимально допустимый диаметр круглых заготовок при обработке под прямым углом составляет 460 мм. Положение консоли под углом 60° позволяет вести обработку заготовок диаметром 295 мм. Необходимое положение заготовок для обработки достигается путем переустановки тисков
Модель MBS-1824 DAS имеет на оснащении мощный электродвигатель - 3.7 кВт, позволяющий работать в длительном режиме и при больших нагрузках. Наличие редуктора и вариатора обеспечивает плавную скорость движения ленточного полотна. Устройство позволяет менять скорость движения полотна в диапазоне 26-80 м/мин. Сила натяжения полотна определяется с помощью тензометра. Станок рассчитан на работу с ленточным полотном шириной 41 мм. Управление работой двигателя, регулировка скорости движения полотна осуществляется с пульта управления, вынесенного в отдельный блок. Ленточнопильный станок имеет две направляющие, регулирующие проход полотна, предотвращающие увод полотна при пилении заготовок большого диаметра. Направляющие имеют подшипники, создающие необходимое позиционирование полотна под прямым углом. Очистка полотна от стружки осуществляется с помощью вращающейся корд щетки. Станок оборудован системой подачи СОЖ на направляющие и непосредственно в зону резания. Оборудование имеет контейнер для сбора стружки. Вес станка в снаряженном состоянии 1320 кг
Особенности:
- Станок европейского типа
- Поворот пильной рамы вправо и влево в диапазоне от -60° до +60°
- Полуавтоматическая система подъёма консоли на заданную высоту (после резки)
- Ширина ленточного полотна 41 мм
- Контроль натяжения полотна с помощью тензометра
- Удобная выносная панель управления
- Мощный двигатель предназначен для работы в режиме длительной нагрузки
- Регулировка скорости движения ленточного полотна с помощью вариатора
- Гидравлическая система подачи обеспечивает плавное опускание консоли пилы
- Гидравлические тиски с переставляемой зажимной губкой тисков для изменения направления угла реза
- Регулируемый концевой упор для серийных работ
- Контейнер для сбора стружки
- Встроенная система подвода СОЖ
- Система гидравлики
Комплектация:
- Биметаллическое ленточное полотно М42 41 х 1.3 х 5330 мм 3/4TPI
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Гидравлическая система подъема-опускания пильной рамы
- Подставка с системой подвода СОЖ
Параметры:
- Напряжение 400 Вольт
- Мощность двигателя 3.7 кВт
- Резка под углом (Диапазон поворота пильной рамы) -60°/+60°
- Макс. Ø обработки при 90° Ø 460 мм
- Зона обработки при 90° Ø 460 мм, □ 460 мм, □ 440 х 600 мм
- Зона обработки при + 45° вправо Ø 445 мм, □ 445 мм
- Зона обработки при + 60° вправо Ø 295 мм, □ 295 мм
- Размеры ленточного полотна 41 х 1.3 х 5330 мм
- Скорость движения полотна 26-80 м/мин плавно
- Высота рабочего стола 885 мм
- Объем бака СОЖ 55 л
- Объем бака гидростанции 15 л
- Мощность мотора СОЖ 0.12 кВт
- Мощность мотора гидростанции 0.75 кВт
- Страна производства Тайвань
- Ширина ленточного полотна 41 мм
- Габаритные размеры (ДхШхВ) 2830 х 1140 х 1860 мм
- Габаритные размеры в упаковке (ДхШхВ) 2830 х 1140 х 1860 мм
- Масса 1320 кг
- Масса в упаковке 1660 кг
