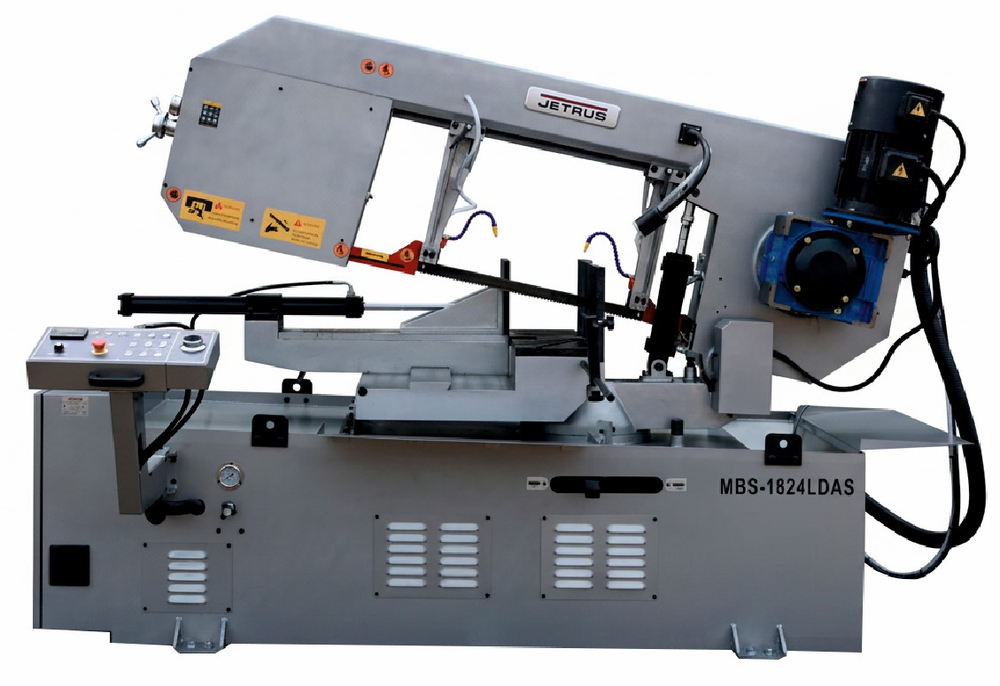

Ленточнопильный станок JETRUS MBS-1824LDAS представляет собой традиционную модель промышленного оборудования, применяемого для серийного производства. Модель имеет конструкцию европейского типа. Тяжелая литая консоль и большие тиски с гидрозажимом, позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 460 мм. Под углом в 45° станок способен осуществлять распил заготовок диаметром 460 мм. Особенность конструкции станка MBS-1824LDAS заключается в возможностях осуществлять распил прямоугольных заготовок, в том числе под углами -45°/+60°. Допускаемое сечение обрабатываемой заготовки при 90° составляет 350x650 мм, при пилении под углом ±45° - 350x460 мм и при повороте на +60° - 350x310 мм
Подъем и опускание тяжелой пильной рамы осуществляется с помощью гидравлической системы.
Моторная группа состоит из мощного электродвигателя в 5,5 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Дополнительный двигатель охлаждающего вентилятора позволяет эксплуатировать станок в режиме 24/7.
Бесступенчатое изменение скорости в пределах 0-95 м/мин, позволяет пилить как трудно обрабатываемые, в т.ч. высоколегированные стали, так и легко обрабатываемые цветные сплавы, в т.ч. различные марки алюминия и получить самое высокое качество и производительность.
Зажим заготовки осуществляется гидравлическими тисками с полно-ходовым гидроцилиндром и мощными губками. Регулируемое усилие зажима губок тисков, позволяет зажимать тонкостенные трубы и профили без нарушения их геометрической формы.
Модель MBS-1824LDAS имеет регулируемые направляющие для регулировки прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Направляющие блоки осуществляют позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Максимальная стойкость ленточного полотна обеспечивается подачей СОЖ в зону резания.

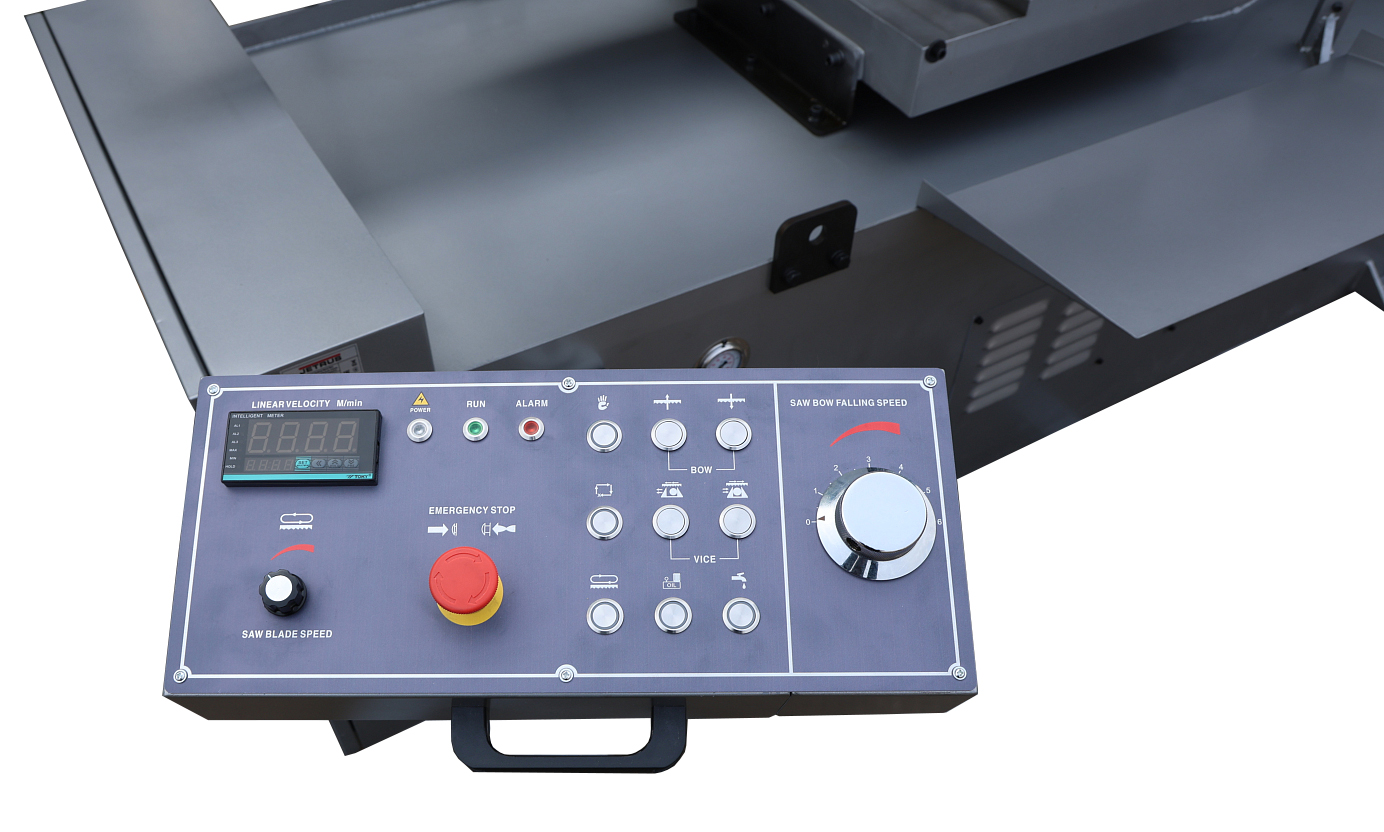

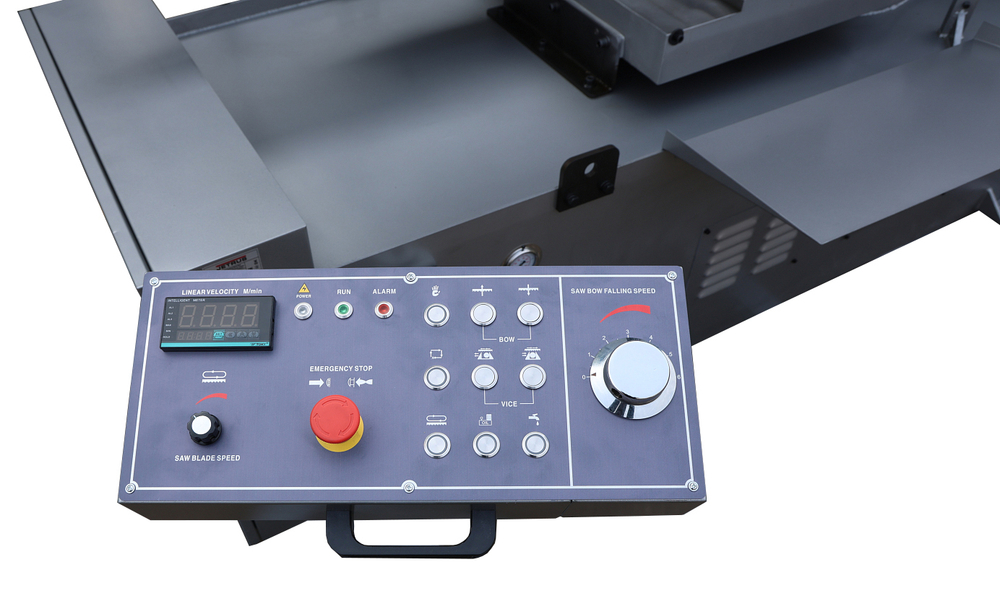

Органы управления сосредоточены на центральном пульте управления с поворотной консолью для удобства работы оператора и оснащены современными брызгозащищенными кнопками.
Тензометр со стрелочным манометром для корректного натяжения ленточного полотна с датчиком обрыва и автоматической остановкой. Вес станка в полном снаряжении составляет 1800 кг.
Особенности:
- Конструкция европейского типа с поворотной пильной рамы -45°/+60°
- Промышленная пила с полуавтоматическим режимом работы
- Гидравлическая система подъема и опускания пильной рамы. Регулировка скорости опускания на центральной панели оператора
- Бесступенчатое изменение скорости движения полотна с инверторным управлением, в диапазоне от 0 до 95 м/мин, для производительного пиления различных материалов
- Мощный мотор с дополнительным вентилятором охлаждения в паре с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7
- Регулируемые направляющие с твердосплавными блоками для стабильной перпендикулярной резки заготовок различного сечения и увеличения ресурса ленточного полотна
- Встроенный тензометр для натяжки ленточного полотна с датчиком аварийной остановки при обрыве
- Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления до верхней поверхности заготовки
- Центральная панель управления размещена спереди станка на поворотном кронштейне
- Гидравлические тиски с широкими массивными чугунными губками для быстрого и надежного зажима заготовки с регулировкой усилия зажима тисков
- Система регулируемых концевых выключателей для ограничения высоты подъема пильной рамы, сокращения холостых ходов и увеличения производительности
- Регулируемый концевой упор для серийных работ
- Встроенная система подачи СОЖ с гибкими подводами в зону резания для эффективного охлаждения
Комплектация:
- Биметаллическое ленточное полотно
- Автоматический выключатель окончания распила
- Система гидравлики с гидравлическими тисками
- Регулируемый концевой упор
- Руководство по эксплуатации
Параметры:
- Напряжение 400 Вольт
- Резка под углом (Диапазон поворота пильной рамы) -45°/+60°
- Зона обработки при 90° Ø460 мм, □350x650 мм
- Зона обработки при +45° Ø460 мм, □350x460 мм
- Зона обработки при +60° вправо, Ø310 мм, □350x310 мм
- Размеры ленточного полотна 41 х 1,3 х 5220 мм
- Скорость движения полотна 0-95 м/мин
- Диаметр шкива 535 мм
- Мощность двигателя 5,5 кВт
- Мощность двигателя вентилятора 0,055 кВт
- Мощность насоса гидравлической системы 1,1 кВт
- Мощность насоса СОЖ 0,075 кВт
- Длина 1800 мм
- Габаритные размеры в упаковке (ДхШхВ) 3300х2280х2220 мм
- Масса 1800 кг
- Масса в упаковке 2100 кг
