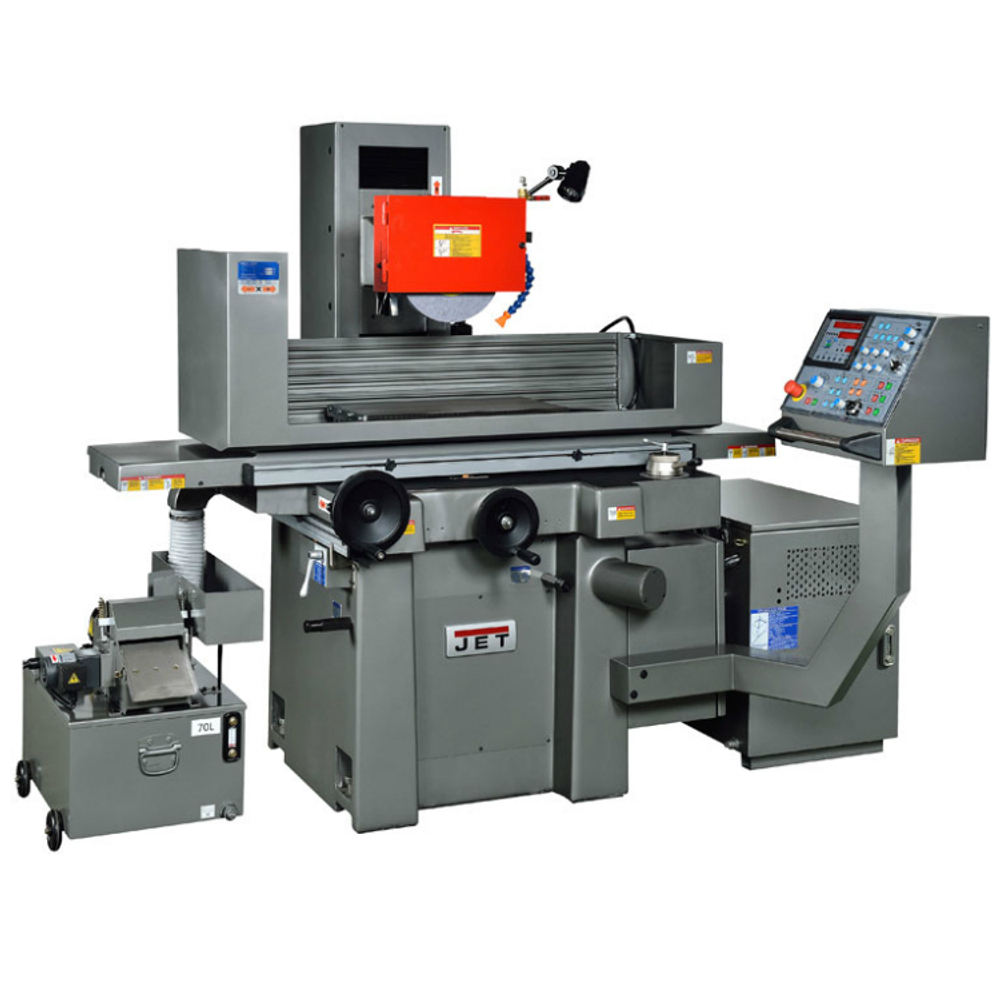

JET JPSG-0618SD открывает линейку полностью автоматических плоскошлифовальных станков производства компании JET. Это прецизионное оборудование повышенного класса точности, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, таких как авиастроительные предприятия, конструкторские бюро и т.д. На JPSG-0618SD можно производить шлифовку в двух режимах: черновом, с диапазоном подач шлифовального круга от 9 до 50 микрон и чистовом, с диапазоном подач от 1 до 9 микрон
Программа обработки, которая вводится с блока управления, включает в себя подход шпинделя и отвод его после обработки, величину чистового и чернового шлифования. Предусмотрено программирование количества проходов при шлифовании за 1 съем, а также настройка количества выхаживаний при достижении заданного размера. Размер рабочего стола у этой модели составляет 406 х 1020 мм, его продольное перемещение - 1060 мм в автоматическом (гидравлическом) режиме и 1100 мм в ручном. Автоматическая постоянная скорость поперечной подачи выбирается из диапазона 20-320 мм/мин, максимальное автоматическое перемещение - 430 мм, ручное - 460 мм
Частота вращения шпинделя у этой модели - 2850 об/мин, имеется механизм его быстрого подъема. Предусмотрена автоматическая система смазки основных узлов и агрегатов, включая направляющие, а также подвод СОЖ в зону шлифовки. Во время шлифовки дисплей блока управления индицирует положение по оси Y, показывающее действительное положение шпинделя, также выводятся параметры начала отсчета, величины чернового шлифования, начальной точки чистового шлифования, заданная координата, точка подъема, периодичность выхаживания и т.п.
Станок поставляется в богатой комплектации. Вместе с ним заказчик получает электромагнитный стол, шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, алмазный карандаш для правки круга, лампу освещения рабочей зоны, защитный экран, регулируемые установочные опоры
Особенности:
- JPSG-0618SD открывает линейку полностью автоматических плоскошлифовальных станков производства компании JET
- Это прецизионное оборудование повышенного класса точности, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, таких как авиастроительные предприятия, конструкторские бюро и т.д.
- На JPSG-0618SD можно производить шлифовку в двух режимах: черновом, с диапазоном подач шлифовального круга от 9 до 50 микрон и чистовом, с диапазоном подач от 1 до 9 микрон
- Программа обработки, которая вводится с блока управления, включает в себя подход шпинделя и отвод его после обработки, величину чистового и чернового шлифования
- Предусмотрено программирование количества проходов при шлифовании за 1 съем, а также настройка количества выхаживаний при достижении заданного размера
- Размер рабочего стола у этой модели составляет 406 х 1020 мм, его продольное перемещение - 1060 мм в автоматическом (гидравлическом) режиме и 1100 мм в ручном
- Автоматическая постоянная скорость поперечной подачи выбирается из диапазона 20-320 мм/мин, максимальное автоматическое перемещение - 430 мм, ручное - 460 мм
- Частота вращения шпинделя у этой модели - 2850 об/мин, имеется механизм его быстрого подъема
- Предусмотрена автоматическая система смазки основных узлов и агрегатов, включая направляющие, а также подвод СОЖ в зону шлифовки
- Во время шлифовки дисплей блока управления индицирует положение по оси Y, показывающее действительное положение шпинделя, также выводятся параметры начала отсчета, величины чернового шлифования, начальной точки чистового шлифования, заданная координата, точка подъема, периодичность выхаживания и т.п.
- Станок поставляется в богатой комплектации. Вместе с ним заказчик получает электромагнитный стол, шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, алмазный карандаш для правки круга, лампу освещения рабочей зоны, защитный экран, регулируемые установочные опоры
Комплектация:
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Автоматическая система смазки
- Система подвода СОЖ с магнитным сепаратором
- Алмазный карандаш для правки круга
- Поперечная подача на ШВП
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
Параметры:
- Напряжение 400 Вольт
- Мощность общая 3.0 кВт
- Шпиндель S1 100% 1.5 кВт
- Гидростанция 0.75 кВт
- Двигатель поперечной подачи 0.04 кВт
- Мощность двигателя перемещения суппорта 0.04 кВт
- Максимальный вес заготовки 160 кг
- Частота вращения вертикального шпинделя 2850 об/мин
- Автоматическая подача 0.001-0.05 мм/мин
- Размер стола 152 x 460 мм
- Макс. длина продольного шлифования 480 мм
- Макс. длина поперечного шлифования 168 мм
- Макс. расстояние ось шпинделя-стол 460 мм
- Размер электромагнитного стола 150 х 450 мм
- - гидроцилиндр 480 мм
- - вручную 510 мм
- Скорость перемещения стола, плавно 5 - 23 м/мин
- Автоматическое поперечное перемещение 1 - 10 мм
- Макс. автоматическое поперечное перемещение 180 мм
- Макс. ручное поперечное перемещение 195 мм
- Поперечный ход стола за оборот маховика 5 мм
- Цена деления нониуса поперечного перемещения 0.02 мм
- Перемещение шпинделя за оборот маховика 1 мм
- Цена деления нониуса вертикального перемещения 0.005 мм
- Диаметр шлифовального круга 203 мм
- Ширина шлифовального круга 12.7 мм
- Отверстие шлифовального круга 31.75 мм
- Шаг автоматической подачи 0.001 мм
- Ускоренное перемещение 250 мм/мин
- Минимальное ускоренное перемещение 6 мм/мин
- Страна производства Тайвань
- Габаритные размеры (ДхШхВ) 1810 х 1135 х 1660 мм
- Габаритные размеры в упаковке (ДхШхВ) 1800 х 1430 х 1960 мм
- Масса 1005 кг
- Масса в упаковке 1175 кг
