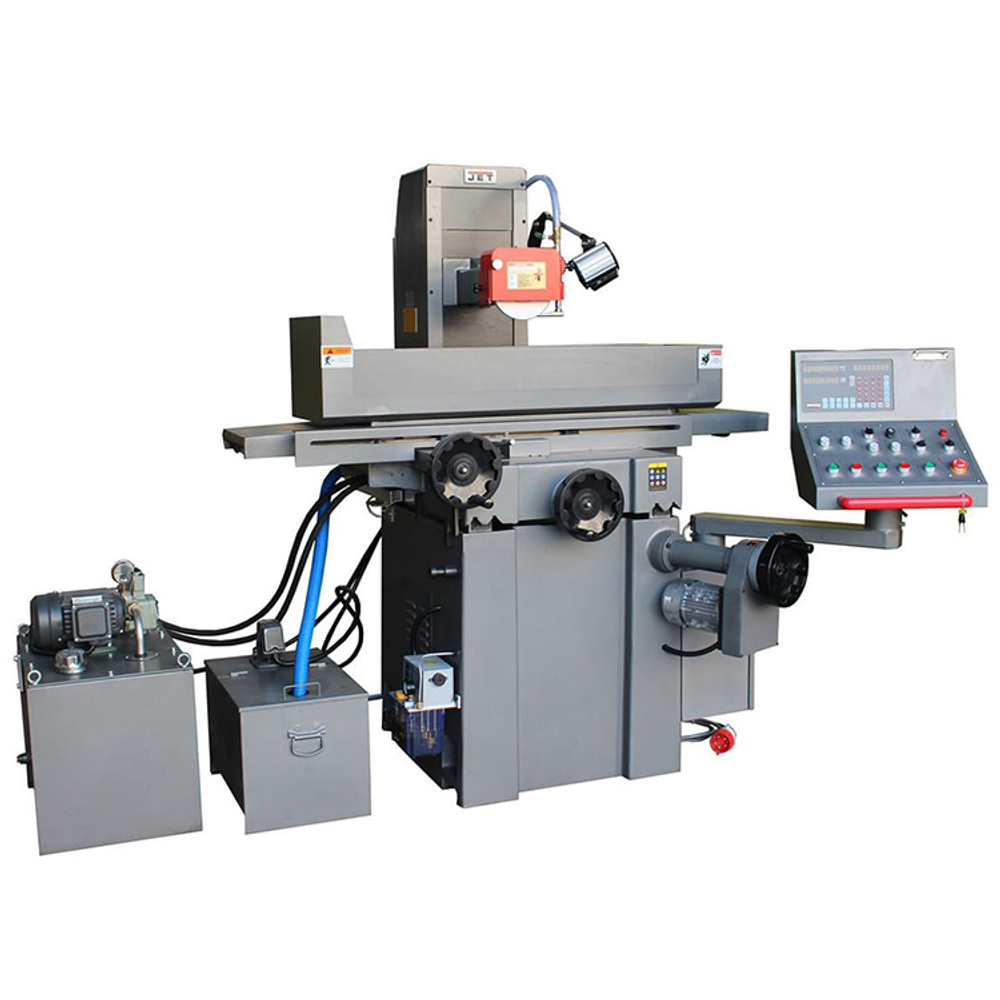

JET JPSG-1020FM - полуавтоматический плоскошлифовальный станок производства компании JET - это прецизионное оборудование повышенного класса точности, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, ремонтно-механических участках и инструментальных цехах.
Станок применяется в мастерских для обработки заготовок среднего и малого размеров и используется для шлифования поверхности с помощью периферии круга. Получаемая отшлифованная поверхность имеет высокую точность и низкую шероховатость в зависимости от выбранной зернистости шлифовального круга. Заготовка размещается на магнитной плите, либо закрепляется непосредственно на рабочем столе или с использованием других специальных приспособлений. Оборудование используется для шлифования стали, чугуна и цветных металлов.
Плоскошлифовальный станок позволяет обрабатывать поверхность заготовок размером до 500 х 200 х 350 мм. Плавное перемещение рабочего стола (продольное) осуществляется со скоростью от 7 до 25 м/мин благодаря салазкам V-образного.
Направляющие скольжения по всем 3-м осям покрыты износостойким TF материалом и смазываются масляным насосом периодического действия с принудительной подачей масла. Движение стола вправо и влево приводится в движение лопастным насосом переменного рабочего объема и гидравлической системой закрытого типа. Малое тепловое расширение станины и колонны, плавное движение рабочего стола, низкий уровень шума и простота обслуживания, все это обеспечивает высокую жесткость и точность станка.
Стол приводится в движение вручную или через гидравлический привод (в правом или левом направлении), скорость плавно изменяется с помощью регулировочного рычага, расположенного на салазках. В поперечном направлении движение стола осуществляется вручную или двигателем через ходовой винт. Шлифовальная голова перемещается вручную или с помощью приводного двигателя быстрого перемещения.
Продольное и поперечное перемещение стола выполняется в автоматическом режиме. Вертикальное перемещение шлифовального круга осуществляется вручную. За вращение шпинделя отвечает главный двигатель мощностью 2200 Вт. Мощность двигателя гидростанции 750Вт, объем гидравлической системы – 60 литров. Мощность насоса подачи СОЖ 40Вт. Объем бака СОЖ 50 л.
Частота оборотов шпинделя шлифовального круга у JPSG-1020FM постоянна и составляет 2850 об/мин, оптимально подобранный диаметр шлифовального круга - 200 мм. Точность подачи круга к заготовке (одно деление нониуса вертикального перемещения) соответствует классу прецизионного оборудования - 0,005 мм (5 мкм). Как и все станки данного класса, JPSG-1020FM оборудован системой автоматической смазки всех критически важных узлов и агрегатов, в том числе и направляющих стола, через предусмотренные смазочные каналы.
Станок поставляется в богатой комплектации. Вместе с ним заказчик получает электромагнитный стол, шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, алмазный карандаш для правки круга, лампу освещения рабочей зоны, защитные экраны, регулируемые установочные опоры.
Комплектация:
- Электромагнитный стол
- Гидростанция
- Система подачи СОЖ
- Автоматическая система смазки
- Шлифовальный круг Электрокорунд белый WA46L5V35 с фланцами и съемником
- Балансировочный стенд с оправкой
- Алмазный карандаш с державкой для правки круга
- Лампа местного освещения
- Съемные защитные экраны
- Регулировочные опоры
- Ящик с инструментом
- Комплект документации
Параметры:
- Напряжение 400 Вольт
- Мощность общая 3,28 кВт
- Шпиндель S1 100% 2,2 кВт
- Гидростанция 0,75 кВт
- Двигатель поперечной подачи 0,04 кВт
- Мощность двигателя перемещения суппорта 0,25 кВт
- Максимальный вес заготовки 110 кг
- Частота вращения вертикального шпинделя 2850 об/мин
- Размер стола 200 х 500 мм
- Макс. длина продольного шлифования 508 мм
- Макс. длина поперечного шлифования 200 мм
- Макс. расстояние ось шпинделя-стол 450 мм
- Размер электромагнитного стола 200 х 460 мм
- Перемещение гидроцилиндр 560 мм
- Перемещение вручную 590 мм
- Скорость перемещения стола, плавно 7 - 25 м/мин
- Автоматическое поперечное перемещение 0,1 - 8 мм
- Макс. автоматическое поперечное перемещение 240 мм
- Макс. ручное поперечное перемещение 240 мм
- Поперечный ход стола за оборот маховика 5 мм
- Цена деления нониуса поперечного перемещения 0,02 мм
- Перемещение шпинделя за оборот маховика 1 мм
- Цена деления нониуса вертикального перемещения 0,005 мм
- Диаметр шлифовального круга 200 мм
- Ширина шлифовального круга 20 мм
- Отверстие шлифовального круга 31,75 мм
- Страна производства Китай
- Габаритные размеры (ДхШхВ) 2250 х 1720 х 2150 мм
- Габаритные размеры в упаковке (ДхШхВ) 2000 х 1900 х 2200 мм
- Масса 1500 кг
- Масса в упаковке 1600 кг
