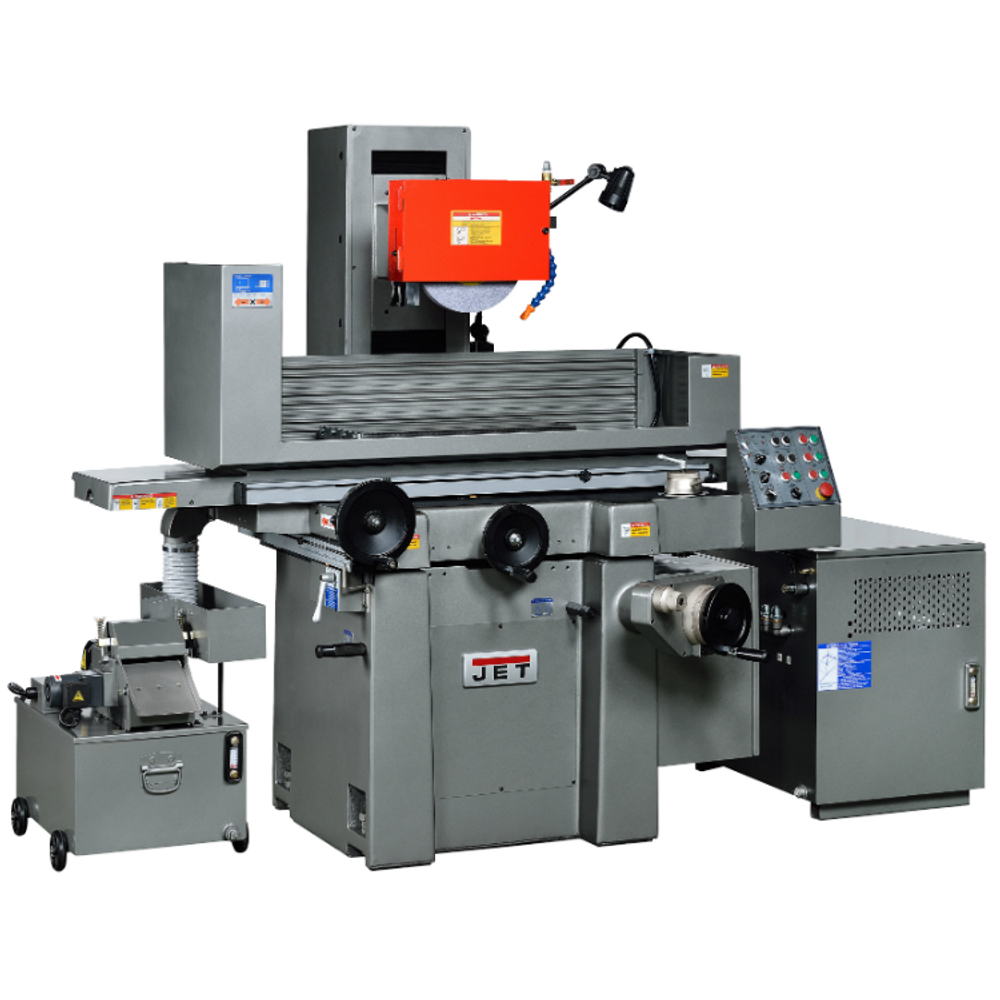

Высокоточный плоскошлифовальный станок JET PSG-1224AH уже успел получить множество положительных отзывов от специалистов в области металлообработки во многих странах мира. Станок способен решить задачи по шлифовке заготовок с целью достижения строго заданной чистоты поверхности и получения особо точных размеров деталей. Он будет незаменим на высокоточных производствах, включая военную, авиационную, автомобильную промышленность, а также в конструкторских бюро и исследовательских центрах. PSG-1224AH оборудован автоматическими гидравлическими системами продольного и поперечного перемещения рабочего стола
В данной модели опускание шпинделя производится оператором в ручную с помощью маховика, при этом цена деления нониуса составляет всего 0,005 мм (5 микрон). Размер рабочего стола PSG-1224AH - 300x600 мм, длинна и ширина шлифования также составляют 600 и 300 мм соответственно. Продольное перемещение стола с помощью гидравлики - до 650 мм, в ручную - до 730 мм, скорость продольного перемещения стола плавно выбирается из диапазона 5-20 м/с. Автоматическое поперечное перемещение можно выбирать из диапазона 1-19 мм, максимальное автоматическое перемещение - 310 мм, ручное - 340 мм
Поперечный ход стола за один оборот маховика составляет 5 мм, цена деления нониуса - 0,02 мм. Шпиндель станка вывешен на 4 подшипника, что повышает точность обработки и увеличивает ресурс изделия. Шлифовка осуществляется с постоянной скоростью 1450 об/мин, диаметр круга 304 мм. Станина станка выполнена из высококлассного серого чугуна, имеет усиленные стенки и дополнительные ребра жесткости, что обеспечивает повышенную жесткость конструкции и сводит к минимуму вибрации при работе
Как и все оборудование в данной линейке, JET PSG-1224AH оснащен системой автоматической смазки основных узлов и агрегатов, предусмотрена подача СОЖ в зону шлифовки. Станок управляется с помощью эргономичного блока управления с интуитивно понятным интерфейсом, что облегчает освоение станка оператором и делает его работу более комфортной
Особенности:
- Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
- База, направляющие, стол и стойка изготовлены из высококачественного чугуна
- Автоматизированные операции по 2-м координатам
- Ускоренное вертикальное перемещение шпинделя
- 4 шпиндельных подшипника (7 класс) для работы с высокой точностью
- Автоматическая система смазки с индикатором минимального уровня масла
- Удобный пульт управления с размещенными на нем кнопками и переключателями
Комплектация:
- Электромагнитный стол
- Система подвода СОЖ и система охлаждения
- Гидромотор и насос
- Балансировочное кольцо
- Лампа местного освещения
- Балансировочная оправка
- Шлифовальный круг
- Фланцы шлифовального круга
- Алмазный карандаш для правки круга
- Съемник шлифовального круга
Параметры:
- Напряжение 400 Вольт
- Мощность общая 6.2 кВт
- Шпиндель S1 100% 3.75 кВт
- Двигатель перемещения суппорта 0.08 кВт
- Гидростанция 1.5 кВт
- Двигатель поперечной подачи 0.08 кВт
- Максимальный вес заготовки 310 кг
- Частота вращения вертикального шпинделя 1450 об/мин
- Размер стола 300 x 600 мм
- Макс. длина продольного шлифования 600 мм
- Макс. длина поперечного шлифования 300 мм
- Макс. расстояние ось шпинделя-стол 585 мм
- Размер электромагнитного стола 300 х 600 мм
- - гидроцилиндр 650 мм
- - вручную 730 мм
- Скорость перемещения стола, плавно 5 - 20 м/мин
- Автоматическое поперечное перемещение 1 - 19 мм
- Макс. автоматическое поперечное перемещение 310 мм
- Макс. ручное поперечное перемещение 340 мм
- Поперечный ход стола за оборот маховика 5 мм
- Цена деления нониуса поперечного перемещения 0.02 мм
- Перемещение шпинделя за оборот маховика 1 мм
- Цена деления нониуса вертикального перемещения 0.005 мм
- Диаметр шлифовального круга 304 мм
- Ширина шлифовального круга 31.75 мм
- Отверстие шлифовального круга 76.2 мм
- Ускоренное перемещение 150 мм/мин
- Страна производства Тайвань
- Габаритные размеры (ДхШхВ) 2700 х 1600 х 1850 мм
- Габаритные размеры в упаковке (ДхШхВ) 2120 х 2120 х 2110 мм
- Масса 1990 кг
- Масса в упаковке 2250 кг
