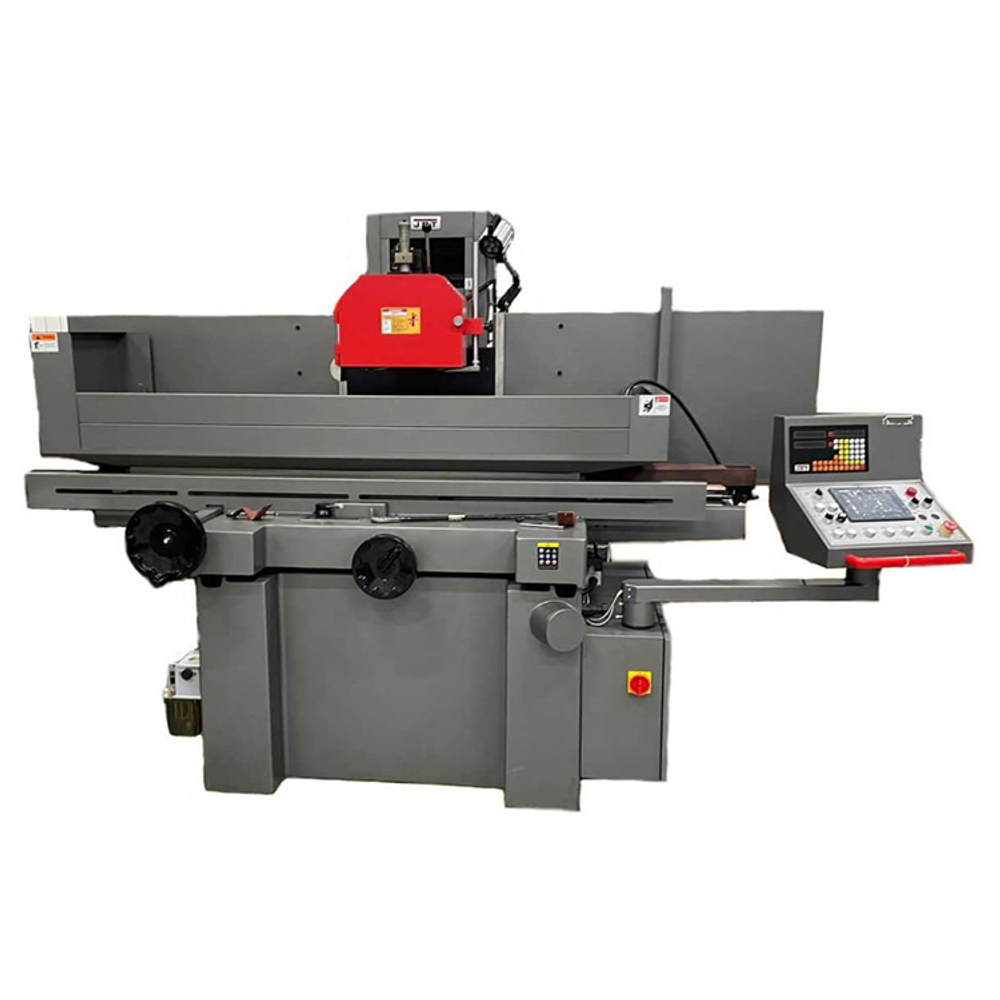

JET JPSG-1640SG - автоматический плоскошлифовальный станок производства компании JET - это прецизионное оборудование, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, ремонтно-механических участках и инструментальных цехах.
Станок применяется в мастерских для обработки заготовок среднего и малого размеров и используется для шлифования поверхности с помощью периферии круга. Получаемая отшлифованная поверхность имеет высокую точность и низкую шероховатость в зависимости от выбранной зернистости шлифовального круга. Заготовка размещается на магнитной плите, либо закрепляется непосредственно на рабочем столе или с использованием других специальных приспособлений. Оборудование используется для шлифования стали, чугуна и цветных металлов.
На JPSG-1640SG можно производить шлифовку в двух режимах: черновом, с диапазоном подач шлифовального круга от 20 до 50 микрон и чистовом, с диапазоном подач от 5 до 10 микрон.
Для обеспечения точной и стабильной работы, конструктив колонны имеет жесткую конструкцию, двойную стенку и дополнительные ребра жесткости, что позволяет минимизировать тепловые искажения, обеспечить плавное движение с низким уровнем шума.
Плавное перемещение рабочего стола осуществляется по двойной V-образной направляющей. Направляющие скольжения по всем 3-м осям покрыты износостойким TF материалом и смазываются масляным насосом периодического действия с принудительной подачей масла. Движение стола вправо и влево приводится в движение лопастным насосом переменного рабочего объема и гидравлической системой закрытого типа. Малое тепловое расширение станины и колонны, плавное движение рабочего стола, низкий уровень шума и простота обслуживания, все это обеспечивает высокую жесткость и точность станка.
Стол приводится в движение вручную или через гидравлический привод (в правом или левом направлении), скорость плавно изменяется с помощью регулировочного рычага, расположенного на салазках. В поперечном направлении движение стола осуществляется вручную или двигателем через ходовой винт. Шлифовальная голова перемещается с автоматической подачей в диапазоне от 5 до 50 мкм с помощью приводного серводвигателя Delta и PLC контроллера фирмы Siemens.
За вращение шпинделя отвечает главный двигатель мощностью 4000 Вт. Мощность двигателя гидростанции 2200Вт. Мощность насоса подачи СОЖ - 125Вт.
Частота оборотов шпинделя шлифовального круга у JPSG-1640SG постоянна и составляет 1450 об/мин, оптимально подобранный диаметр шлифовального круга - 350 мм. Точность подачи круга к заготовке соответствует классу прецизионного оборудования - 0,005 мм (5 мкм). Как и все станки данного класса, JPSG-1640SG оборудован системой автоматической смазки всех критически важных узлов и агрегатов, в том числе и направляющих стола, через предусмотренные смазочные каналы.
Комплектация:
- Электромагнитный стол
- Гидростанция
- Бак с помпой подачи СОЖ
- Автоматическая система смазки
- Шлифовальный круг Электрокорунд белый WA46L5V35 с фланцем и съемником
- Балансировочная оправка
- Стойка для правки круга (без алмазного карандаша)
- Лампа местного освещения
- Съемные защитные экраны
- Регулировочные опоры
- Ящик с инструментом
- Комплект документации
Параметры:
- Напряжение 400 Вольт
- Размер стола 406×1020 мм
- Ширина Т-образного паза стола (1) 14 мм
- Продольное перемещение стола 1130 мм
- Поперечное перемещение стола 450 мм
- Макс. расстояние ось шпинделя-стол 580 мм
- Размер электромагнитного стола 400 х 1000 мм
- Максимальная нагрузка на стол (с магнитной плитой) 600 кг
- Скорость продольного перемещения стола плавно 5 - 25 м/мин
- Автоматическое поперечное перемещение 0,1 -8 м/мин
- Скорость автоматической подачи 0,005/0,01/0,02/0,03/0,04/0,05 мм/об
- Ускоренное перемещение 480 мм
- Габаритные размеры шлифовального круга 350×40×127 мм
- Частота вращения вертикального шпинделя 1450 об/мин
- Перемещение шпинделя за оборот маховика 1 мм
- Цена деления нониуса вертикального перемещения 0,005 мм
- Мощность шпинделя S1-100% 4 кВт
- Мощность гидростанции 2,2 кВт
- Мощность двигателя вертикальной подачи 0,5 кВт
- Мощность двигателя поперечной подачи 0,04 кВт
- Мощность двигателя помпы подачи СОЖ 0,125 кВт
- Габаритные размеры (ДхШхВ) 4400 х 2400 х 1900 мм
- Габаритные размеры в упаковке (ДхШхВ) 2950 х 2200 х 2250 мм
- Масса 3700 кг
