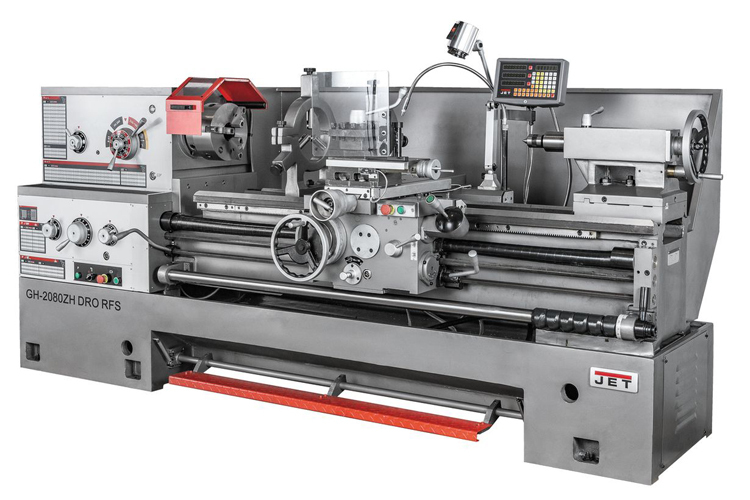

Универсальный токарно-винторезный станок GH-2080 ZH DRO производства компании JET поставляется с завода в расширенной комплектации: система подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки, набор инструмента для обслуживания и лампа освещения уже входят в заявленную стоимость. Это позволяет свести к минимуму время подготовки станка ко вводу в эксплуатацию и существенно сэкономить на комплектующих
Станок справится с заготовками диаметром до 500 мм при обточке над станиной (до 700 мм при снятии gap-мостика, но с ограничением по длине в 240 мм), до 310 мм над поперечным суппортом. У данной модели расстояние между центрами увеличено до 2030 мм, для сокращения времени на установку и подгонку заготовок предусмотрен ускоренный режим перемещения суппорта. У GH-2080ZH DRO предустановлено 24 позиции скорости шпинделя в диапазоне от 9 до 1600 об/мин
Минимальный скоростной режим применяется для нарезания резьбы плашкой. Коробка подач станка имеет 80 режимов автоматических продольных и поперечных подач, что обеспечивает возможность нарезки всех известных типов резьб с высокой точностью и скоростью (частота биения на шпинделе у данной модели не превышает 9 микрон). GH-2080ZH DRO оборудован режимом толчкового пуска для облегчения смены скоростей оператором. Станок помещен на чугунную станину, которая служит для уменьшения уровня вибраций и эффективного теплоотвода от инструмента и шпинделя
Особенности:
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
- Механизм привода шпинделя постоянно работает в масляной ванне
- Диапазон частот вращения шпинделя от 9 до 1600 об/мин
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Коробка подач позволяет нарезать резьбу без замены шестерен
- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Передняя бабка с фрикционной муфтой
- Полноценный современный аналог 16К20, 16К25 и 16Д20
- Рукоятка включения шпинделя на передней бабке
Комплектация:
- 3-х кулачковый патрон Ø 250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø 320 мм
- Планшайба Ø 400 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Невращающийся упорный центр МК-5
- Переходная втулка МК-7 / МК-5
- Подвижный и неподвижный люнеты
- Ускоренное перемещение продольного суппорта
- Ускоренное перемещение поперечного суппорта
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект вибро-опор
Параметры:
- Напряжение 400 Вольт
- Мощность главного двигателя 7.5 кВт (10 л.с.) S1
- Номинальный ток 18А
- Кабель подключения (H07RN-F) 4 x 4 мм²
- Внешний предохранитель, А 25
- Мощность насоса СОЖ 0.09 кВт
- Объем бака СОЖ 15 л
- Диаметр обработки над станиной 500 мм
- Диаметр обработки над съёмным мостиком 720 мм
- Длина съёмного мостика 200 мм
- Диаметр обработки над суппортом 310 мм
- Расстояние между центрами 2000 мм
- Частота вращения шпинделя 9-1600 об/мин
- Количество скоростей шпинделя 24
- Конус шпинделя МК7
- Присоединение шпинделя (зажимной эксцентрик) DIN 55029 D1-8
- Отверстие шпинделя Ø 80 мм
- Диапазон продольных подач 0.063–6.43 мм/об
- Количество продольных подач 80
- Диапазон поперечных подач 0.027–2.73 мм/об
- Количество поперечных подач 80
- Диапазон метрических резьб 1-224 мм
- Количество метрических резьб 46
- Дюймовая резьба 28 – 1/8 TPI
- Количество дюймовых резьб 48
- Модульная резьба 0.5 – 112 MP
- Количество модульных резьб 42
- Диапазон питчевых резьб 56 – 1/4 DP
- Количество питчевых резьб 45
- Шаг ходового винта 12 мм
- Макс. размер инструмента 32 x 32 мм
- Ход поперечного суппорта 310 мм
- Ход верхнего суппорта 145 мм
- Ускоренное перемещение продольного суппорта 4.5 м/мин
- Ускоренное перемещение поперечного суппорта 2 м/мин
- Конус пиноли задней бабки MK5
- Ход пиноли задней бабки 150 мм
- Поперечный ход задней бабки ±15 мм
- Диаметр неподвижного люнета 50-200 мм
- Диаметр подвижного люнета 18–100 мм
- Ширина станины 405 мм
- Страна производства Китай
- Габаритные размеры (ДхШхВ) 3500 х 1280 х 1410 мм
- Габаритные размеры в упаковке (ДхШхВ) 3630 х 1450 х 2100 мм
- Масса 3250 кг
- Масса в упаковке 3480 кг
