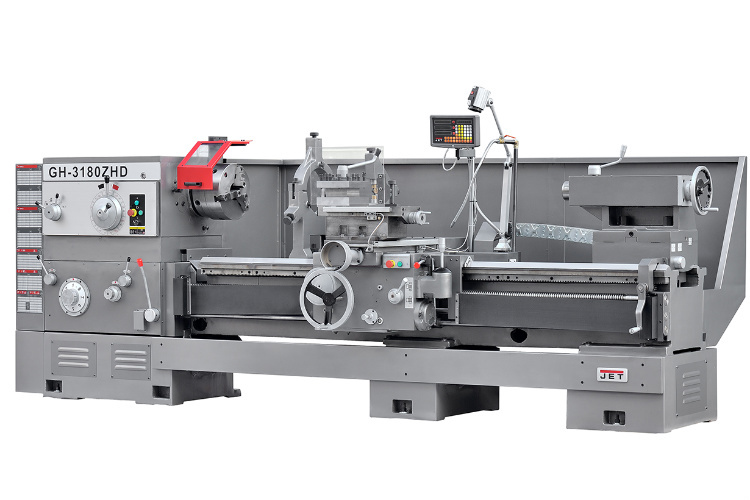

GH-3180 ZHD DRO - старшая модель в линейке GH токарно-винторезных станков производства компании JET. Ее главная особенность - увеличенное расстояние между центрами - 2000 мм. Этот станок позволяет обрабатывать длинномерные заготовки увеличенного диаметра в условиях непрерывных промышленных нагрузок. Данное изделие ориентировано на эксплуатацию крупными мастерскими, предприятиями различного профиля, имеющих в своем распоряжении металлообрабатывающие подразделения, предприятиями авиационной отрасли и т.д.
Сборка изделия на заводе-изготовителе осуществляется в соответствии со стандартом DIN 8606. Это обеспечивает соблюдение всех необходимых параметров соответствия и норм, а также наделяет станок обязательной гарантией на территории стран Таможенного союза. GH-3180 ZHD DRO справится с заготовками диаметром до 800 мм при обработке над станиной, до 1000 мм при снятии gap и до 510 при обточке над суппортом. С целью обеспечения запаса мощности при обработке тяжелых деталей и поддержания достаточного крутящего момента на шпинделе на станок установлен асинхронный двигатель мощностью (11 кВт)
Частота вращения шпинделя может выбираться из предустановленных значений в диапазоне от 7,5 до 1000 об/мин. Коробка подач станка механическая, с заранее предустановленными режимами подачи по двум осям X и Z (продольная и поперечная подача). Это позволяет быстро выбрать необходимые параметры обработки, в том числе при нарезке резьб различного типа. Как оборудование топ-класса, GH-3180 ZHD DRO комплектуется всеми необходимым для немедленного запуска его в работу, докупать что-либо для пуско-наладочных работ не потребуется. В комплект поставки уже входят два патрона, планшайбы, упорные центры, система подачи СОЖ, люнеты, лампа подсветки, регулируемые опоры для установки и многое другое
Особенности:
- УЦИ по 3 осям, точность измерения 0,005 мм, погрешность +/- 0,001 мм
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
- Увеличенный диаметр проходного отверстия
- Диапазон частот вращения шпинделя от 7,5 до 1000 об/мин
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Коробка передач позволяет нарезать резьбу без замены шестерен
- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Передняя бабка с гидравлическим фрикционом
- Современный аналог 16К40, 1А64, ДИП-400 (1Д64)
Комплектация:
- 3-х кулачковый патрон Ø 325 мм с прямыми/обратными кулачками
- 4-х кулачковый патрон Ø 500 мм
- Планшайба Ø 625 мм
- 4-х позиционный резцедержатель с фиксатором
- Галогенная лампа местного освещения
- Система подвода СОЖ
- Ускоренное перемещение
- Подвижный и неподвижный люнеты
- Ускоренное перемещение продольного суппорта
- Ускоренное перемещение поперечного суппорта
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Защита зоны резания
- Защита ходового винта
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Ящик с инструментом
- Руководство по эксплуатации
Параметры:
- Напряжение 400 Вольт
- Мощность основного двигателя 11.0 кВт
- Мощность насоса СОЖ 0.09 кВт
- Объем бака СОЖ 65 л
- Мощность двигателя быстрой подачи 1.1 кВт
- Объём масляного бака (ориентировочно) 35 л
- Диаметр обточки над станиной 800 мм
- Диаметр обточки над съемным мостиком gap 1000 мм
- Длина съёмного мостика 350 мм
- Диаметр обточки над поперечным суппортом 510 мм
- Расстояние между центрами 2000 мм
- Диапазон оборотов шпинделя 7.5 - 1000 об/мин
- Количество скоростей шпинделя 18
- Конус шпинделя Ø 120 мм 1:20
- Присоединение шпинделя D1-11
- Диаметр проходного отверстия шпинделя 105 мм
- Диапазон продольной подачи 0.05-24.32 мм/об
- Количество продольных подач 77
- Диапазон поперечной подачи 0.025-12.16 мм/об
- Количество поперечных подач 79
- Диапазон метрической резьбы 1 - 240 мм
- Количество метрических резьб 50
- Диапазон дюймовой резьбы 19-1 TPI
- Количество дюймовых резьб 30
- Диапазон модульной резьбы 0.5 - 120 MP
- Количество модульных резьб 53
- Диапазон питчевой резьбы 1 - 28 DP
- Количество питчевых резьб 24
- Макс. размер резца 32 x 32 мм
- Ход поперечного суппорта 440 мм
- Ход верхнего продольного суппорта 200 мм
- Ускоренное перемещение продольного суппорта (каретки) 4 м/мин
- Ускоренное перемещение поперечного суппорта 2 м/мин
- Конус пиноли задней бабки МК-6
- Ход пиноли задней бабки 230 мм
- Наружный диаметр пиноли задней бабки 100 мм
- Диапазон неподвижного люнета 30 - 240 мм
- Диапазон подвижного люнета 25 - 130 мм
- Ширина станины 560 мм
- Шаг ходового винта 12 мм
- Страна производства Китай
- Габаритные размеры (ДхШхВ) 4225 х 1750 х 1535 мм
- Габаритные размеры в упаковке (ДхШхВ) 4525 х 1693 х 1837 мм
- Масса 5480 кг
- Масса в упаковке 5900 кг
